Обустройство мастерской требует строгого соблюдения норм электробезопасности, так как работа с металлообрабатывающим оборудованием всегда сопряжена с риском поражения током. Пробой изоляции в старом станке может привести к тому, что весь металлический корпус окажется под напряжением. Я потратил около трех дней на монтаж системы в своем гараже, и это потребовало затрат примерно в 5 000–7 000 рублей на материалы. Правильное заземление станков в мастерской гарантирует сброс опасного потенциала в грунт и защищает мастера от удара током при возникновении неисправности.
Особенности подготовки и требования к работам
Монтаж заземления относится к работам средней сложности. От меня потребовались базовые навыки электрики и четкое следование ПУЭ (Правилам устройства электроустановок). Основная задача — добиться минимального сопротивления контура, чтобы ток утечки уходил в землю, а не через тело человека. Время выполнения работ зависит от типа почвы и количества оборудования, обычно это занимает от 2 до 4 рабочих дней. Выбрать место под контур нужно вдали от фундаментов зданий и коммуникаций, желательно в месте с естественным увлажнением почвы.
Перечень требуемых материалов
Для создания надежного контура я подобрал материалы с высокой проводимостью и устойчивостью к коррозии. Основной упор сделан на долговечность соединений.
- Стальные или медные электроды для забивки в грунт.
- Кабель ПВ-3 или ПуГВ с сечением, соответствующим мощности станков.
- Медная шина заземления для распределения токов.
- Болты с гайками и гроверами из нержавеющей стали.
- Шайбы широкие для плотного прижима провода.
- Наконечники обжимные для качественного контакта.
- Антикоррозийная смазка для защиты мест соединений.
- Гофротруба для защиты кабеля при вводе в помещение.
| Наименование | Ед. изм. | Расход на 1 точку | Ориентировочная цена |
|---|---|---|---|
| Электрод стальной (1.5м) | шт. | 1 | 600 руб. |
| Кабель ПуГВ 6 мм² | метр | 5-10 | 60 руб./м |
| Шина медная | шт. | 1 | 400 руб. |
| Наконечники ТМК | шт. | 2 | 20 руб. |
| Болты М6 (нерж) | комплект | 2 | 50 руб. |
Инструментарий для монтажа
Без правильного набора инструментов работа превратится в мучение. Я рекомендую собрать всё заранее, чтобы не бегать в магазин в разгар процесса.
- Кувалда — для забивки вертикальных электродов.
- Перфоратор — для крепления шины к стене.
- Стриппер — для быстрой и аккуратной зачистки изоляции.
- Набор гаечных ключей — для затяжки болтовых соединений.
- Мультиметр или мегомметр — для замера сопротивления.
- Уровень — чтобы шина висела ровно.
- Рулетка — для разметки трасс кабеля.
Организация пространства в мастерской
Сначала я определил точные точки расположения всех стационарных станков. Это позволило спланировать кратчайшие трассы прокладки кабеля и избежать лишних петель. Зону вокруг будущего контура заземления полностью освободил от хлама и старых досок, чтобы иметь свободный доступ для забивки электродов.
Подготовка поверхностей и узлов
Разметка места забивки электрода выполняется с учетом удаленности от стен. Если почва слишком твердая, я делаю небольшую выемку грунта для облегчения забивки. Особое внимание уделил корпусам станков: в местах присоединения провода я обязательно зачистил краску до чистого металла. Однажды я забыл сделать это на токарном станке, и мультиметр показал огромное сопротивление — ток просто не проходил через слой эмали. Также проверил состояние электрощита, чтобы убедиться в наличии места под вводную шину заземления.
Технология монтажа системы заземления
Процесс выполняется последовательно. Я рекомендую не перескакивать через этапы, чтобы не пришлось переделывать всю систему.
- Выбор и подготовка участка под контур (1-2 часа).
- Забивка вертикального электрода в грунт до достижения расчетной глубины (2-3 часа).
- Монтаж горизонтальных связей, если создается полноценный контур из нескольких стержней (4-5 часов).

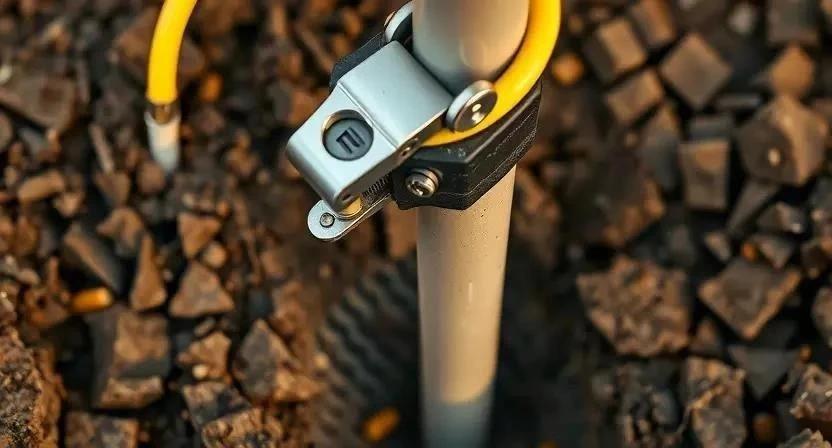

- Присоединение магистрального кабеля к электроду с использованием зажимов или сварки (1 час).
- Прокладка кабеля от контура к распределительной шине внутри мастерской в защитной гофре (3-4 часа).

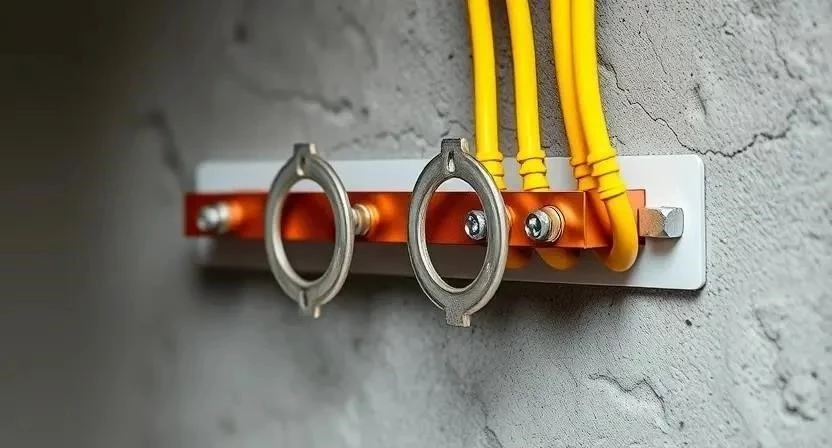

- Установка и жесткое крепление шины заземления (ГЗШ) на стене (1 час).
- Разводка индивидуальных проводов от шины к каждому станку (3-5 часов).

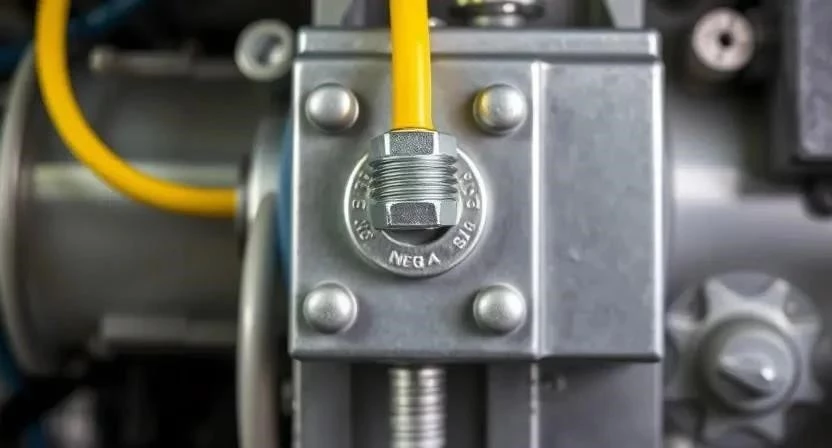

- Зачистка корпуса оборудования от краски и надежное крепление провода (30 мин на станок).
- Проверка всех болтовых соединений на плотность затяжки (1 час).

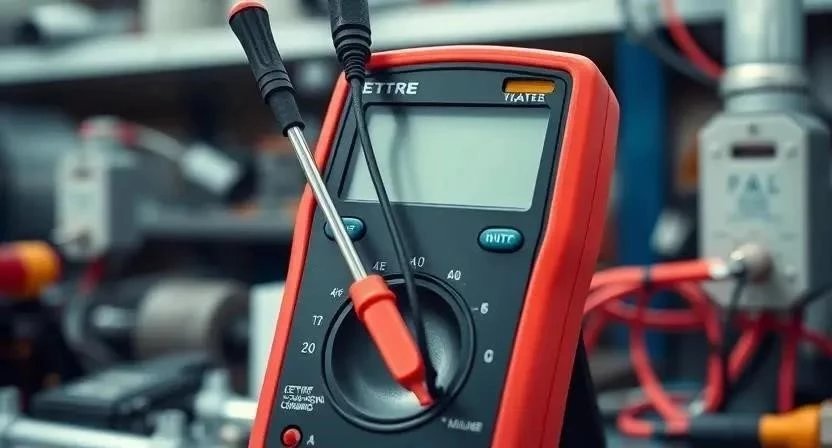

- Измерение сопротивления устройства с помощью прибора (1 час).
- Маркировка всех проводов заземления желто-зеленым цветом для идентификации (1 час).
- Финальное тестирование работы станков под нагрузкой (2 часа).
Во время забивки электрода я столкнулся с тем, что в почве попались крупные камни. Пришлось немного сместить точку заземления, чтобы стержень ушел вертикально, без изгибов, иначе контакт с грунтом был бы хуже.
| Этап работ | Время | Особенности |
|---|---|---|
| Подготовка и разметка | 3 часа | Учет расположения станков |
| Монтаж контура | 8 часов | Зависит от плотности грунта |
| Прокладка кабеля | 5 часов | Использование гофротрубы |
| Подключение оборудования | 6 часов | Зачистка краски с корпусов |
| Тестирование | 2 часа | Замер сопротивления |
Технические нюансы и тонкости
Тип почвы сильно влияет на итоговое сопротивление. В песке ток проходит хуже, чем в глине, поэтому в песчаных грунтах я рекомендую увеличивать длину электрода или добавлять горизонтальные полосы. Кабель в землю закладываю на глубину не менее 70 см, чтобы его не повредили при случайных работах. Важный момент — совместимость металлов. Чтобы избежать электрохимической коррозии на стыке медного кабеля и стального электрода, я использую специальные переходники или антикоррозийную смазку.
Типичные ошибки при установке
Новички часто пытаются сэкономить, что приводит к опасным ситуациям. Я выделил основные промахи:
- Использование старых водопроводных труб вместо сертифицированных электродов.
- Выбор слишком тонкого сечения провода (например, 1.5 мм²), который может перегореть при серьезном коротком замыкании.
- Присоединение провода к окрашенному корпусу станка без зачистки поверхности.
- Отказ от установки УЗО в цепи, что делает систему защиты неполной.
- Зануление (объединение заземления с нейтралью) в гаражных условиях, что может привести к появлению напряжения на корпусах при обрыве нуля.
Расчет затрат на оборудование
Стоимость зависит от того, покупаете ли вы готовый комплект или собираете всё по отдельности. Я сэкономил, взяв мультиметр у знакомого электрика вместо покупки дорогого мегомметра.
| Статья расходов | Кол-во | Цена за ед. | |
|---|---|---|---|
| Электрод стальной | 2 шт. | 600 руб. | 1200 руб. |
| Кабель ПуГВ 6 мм² | 20 м | 60 руб. | 1200 руб. |
| Шина заземления | 1 шт. | 400 руб. | 400 руб. |
| Расходники (болты, наконечники) | комплект | 500 руб. | 500 руб. |
| Гофротруба | 10 м | 30 руб. | 300 руб. |
| Способ монтажа | Стоимость работы | Срок | |
|---|---|---|---|
| Своими руками | 0 руб. | 3 дня | Экономия ~5000 руб. |
| Услуги электрика | 5000-8000 руб. | 1-2 дня | Гарантия специалиста |
Обслуживание системы после запуска
Заземление не работает «вечно», контакты могут окисляться. Раз в год я провожу проверку надежности затяжки всех болтов на шине и корпусах станков. Также полезно контролировать сопротивление контура, особенно после весны, когда уровень грунтовых вод меняется. Кабельные трассы, выходящие из земли, я закрыл пластиковыми коробами, чтобы случайно не перебить их при уборке мастерской.
Альтернативные способы заземления
В зависимости от электросети здания можно использовать разные системы. Вариант TN-S предполагает раздельные нулевой и заземляющий проводники по всей длине, что считается самым безопасным. Система TN-C-S объединяет их только на вводе в здание. Для тех, кто не хочет копать землю, существуют готовые комплекты заземления с модульными электродами. В очень специфических условиях, где почва вообще не проводит ток, применяют специализированные заземляющие маты с большой площадью контакта.
Ответы на частые вопросы
Можно ли использовать железный уголок вместо медного стержня?
Да, стальной уголок допустим, но он быстрее подвержен коррозии. Для продления срока службы его стоит покрыть битумным лаком в местах соединений.
Какое сечение провода выбрать для станка мощностью 3 кВт?
Для таких мощностей оптимально использовать медный провод сечением не менее 4-6 мм², чтобы обеспечить достаточную механическую прочность и низкое сопротивление.
Нужно ли заземлять станки, если есть УЗО?
Обязательно. УЗО лишь отключает питание при утечке, а заземление отводит ток в землю, предотвращая появление опасного потенциала на корпусе до срабатывания защиты.
На какую глубину забивать электрод?
Стандартная глубина — от 1.5 до 3 метров. Важно достичь слоя почвы, который не промерзает зимой и остается влажным.
Чем отличается заземление от зануления?
Заземление — это соединение с реальным грунтом. Зануление — это соединение корпуса с нулевым проводом сети. Зануление опасно при обрыве общего нуля.
Как проверить заземление обычным мультиметром?
Можно замерить напряжение между фазой и корпусом заземленного станка (должно быть равно напряжению сети) и между нулем и корпусом (должно быть близко к нулю).
Можно ли заземлить все станки одним общим проводом?
Нет, от общей шины заземления к каждому станку должен идти индивидуальный провод. Это исключает влияние помех и гарантирует безопасность при ремонте одного из узлов.
Меры безопасности при выполнении работ
Работа с электричеством не прощает ошибок. Всегда используйте диэлектрические перчатки и защитные очки при забивке электродов. Перед началом любых работ с электрощитом полностью обесточьте линию и повесьте предупреждающую табличку. При работе с химией или антикоррозийными составами обеспечьте проветривание помещения. Никогда не работайте с электроинструментом в сырых помещениях без подключения через УЗО. Помните, что неправильный монтаж может сделать станок более опасным, чем его полное отсутствие заземления.
