Металлическая сантехника в ванной комнате при утечке тока превращается в опасный проводник. Монтаж защитного контура занимает около 4 часов, а затраты на материалы составят от 1500 до 3000 рублей. Грамотное заземление ванны и душевого поддона своими руками исключает риск поражения электричеством при неисправности бытовых приборов. Безопасность в санузле должна быть абсолютной.
Особенности подготовки к работе
Сложность задачи оценивается как средняя. Потребуются базовые навыки электромонтажа и умение пользоваться измерительными приборами. Работы лучше проводить до финальной отделки стен или в период капитального ремонта, чтобы иметь свободный доступ к электрощитку и коммуникациям. Я всегда советую делать это до укладки плитки, чтобы не пришлось штробить готовую поверхность.

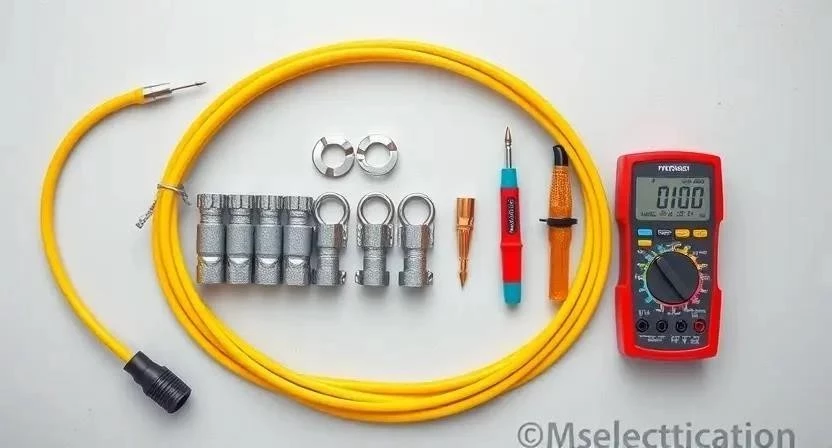

Подбор необходимых материалов
Для надежного контакта используйте только качественную медь. Основным элементом служит кабель ПВ-3 (ПуГВ), так как он многожильный и гибкий, что критично при монтаже в ограниченном пространстве. Покупать комплектующие лучше в специализированных электротехнических магазинах, чтобы избежать подделок из дешевых сплавов.
- Медный многожильный кабель ПВ-3 сечением 4-6 мм²
- Наконечники кабельные кольцевые (под диаметр болта)
- Зажимные клеммы из нержавеющей стали
- Болты и гайки с антикоррозийным покрытием
- Шайбы гроверы для плотной фиксации
- Термоусадочные трубки для изоляции соединений
- Гофротруба ПВХ для защиты кабеля
- Специальная токопроводящая паста
Расход материалов зависит от расстояния до шины заземления PE. Обычно на одну ванну уходит от 3 до 7 метров кабеля.
| Материал | Количество | Расход на объект | Цена (средняя) | |
|---|---|---|---|---|
| Кабель ПВ-3 4 мм² | 5 м | 1 линия | 80 руб/м | 400 руб |
| Наконечники кольцевые | 4 шт | 2 пары | 15 руб/шт | 60 руб |
| Клемма зажимная | 2 шт | на ванну/поддон | 120 руб/шт | 240 руб |
| Гофротруба 16 мм | 5 м | по длине трассы | 30 руб/м | 150 руб |
| Метизы (болты, шайбы) | 1 компл. | на 2 точки | 100 руб | 100 руб |
Инструменты для монтажа
Инструмент должен быть исправным и эргономичным. Стриппер позволяет быстро зачистить изоляцию, не повреждая жилы кабеля. Обжимной инструмент (кримпер) обязателен для создания надежного соединения наконечника с проводом. Вольтметр или мультиметр понадобится для финальной проверки отсутствия напряжения на корпусе.
- Стриппер для зачистки проводов — удаление изоляции
- Кримпер — опрессовка наконечников
- Набор отверток (крестовая, плоская) — затяжка клемм
- Вольтметр/Мультиметр — замер напряжения и прозвонка
- Наждачная бумага (зернистость 80-120) — зачистка металла
- Пассатижи — фиксация и подгибка провода
- Дрель или шуруповерт — сверление отверстий под зажимы
- Нож строительный — резка гофры
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Мультиметр | Проверка контакта | Обязательно | 1200 руб |
| Кримпер | Обжим наконечников | Обязательно | 1500 руб |
| Стриппер | Снятие изоляции | Желательно | 600 руб |
| Наждачка | Очистка поверхности | Обязательно | 50 руб |
| Набор отверток | Монтаж зажимов | Обязательно | 800 руб |
Организация рабочего пространства
Сначала обеспечьте свободный доступ к месту установки ванны и электрощитку. Пол и стены вокруг зоны работ стоит прикрыть плотной пленкой. Это защитит отделку от металлической стружки и грязи. Освещение должно быть ярким, так как основная работа будет проходить в темном пространстве под чашей ванны или поддоном.
Подготовка поверхности металла
Место крепления провода к ванне должно быть идеально чистым. Краска, эмаль или ржавчина работают как диэлектрики и блокируют прохождение тока. Я зачищаю металл наждачной бумагой до появления характерного металлического блеска. Площадь зачистки должна быть чуть больше размера клеммы.
Личный опыт: Однажды я решил сэкономить время и не стал тщательно зачищать краску под клеммой. В итоге вольтметр показал полное отсутствие контакта, и мне пришлось все переделывать. Никогда не пренебрегайте этим этапом.
После зачистки проверьте, насколько надежно закреплена ванна. Если она шатается, вибрация может со временем ослабить зажимной болт, что приведет к потере контакта.
Пошаговый процесс заземления
- Проверка контура (20 мин). Убедитесь, что в вашем доме есть общая шина заземления PE в электрощите.
- Выбор точки (10 мин). Определите кратчайший путь от шины до сантехники, чтобы минимизировать длину провода.
- Подбор сечения (10 мин). Используйте кабель не менее 4 мм², чтобы он выдержал возможный скачок тока.
- Прокладка кабеля (60 мин). Монтируйте провод в гофре от щитка до ванны. Я рекомендую крепить гофру клипсами к стенам.
- Подготовка контакта (30 мин). Зачистите эмаль на корпусе ванны или поддона до чистого металла.

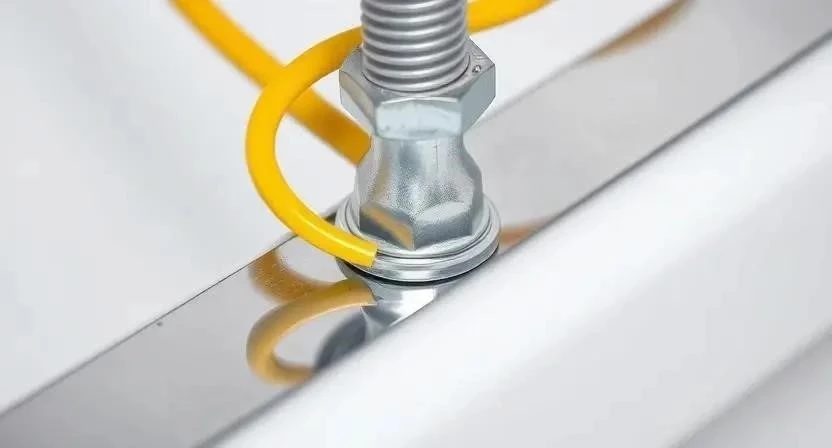

- Установка зажима (20 мин). Закрепите клемму на металлическом ребре жесткости ванны.
- Опрессовка (15 мин). Наденьте кольцевой наконечник на зачищенный конец провода и плотно сожмите его кримпером.
- Фиксация (20 мин). Прикрутите наконечник к клемме с помощью болта и гроверной шайбы.
- Проверка (10 мин). Подергайте провод рукой, чтобы убедиться в жесткости соединения.

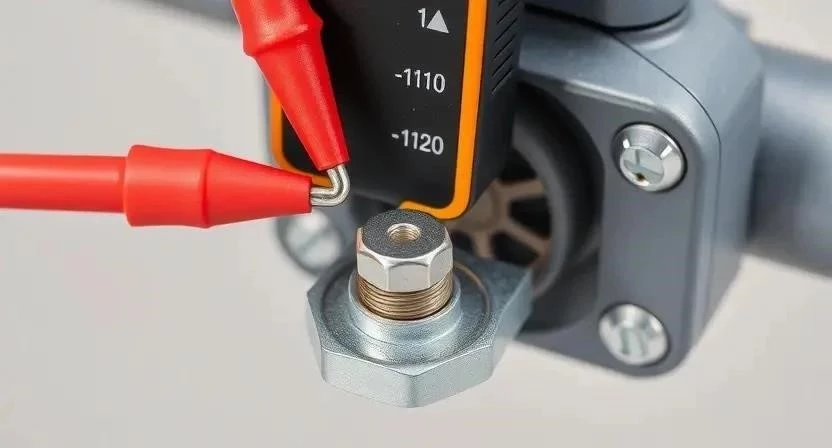

- Тестирование (15 мин). С помощью вольтметра проверьте отсутствие напряжения между корпусом ванны и землей.

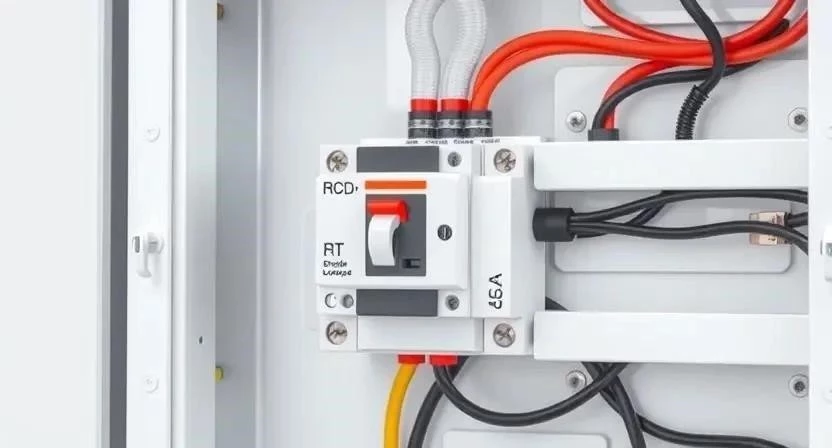

- Монтаж УЗО (40 мин). Установите в щитке устройство защитного отключения с током утечки 30 мА.
- Финальный замер (20 мин). Проверьте срабатывание УЗО кнопкой «Тест» и убедитесь в надежности всей цепи.
Личный опыт: Когда я прокладывал кабель в узком пространстве под старой чугунной ванной, мне пришлось использовать гибкий ПВ-3, иначе провод просто не прошел бы через все изгибы и выступы.
Технические нюансы и правила
Влажность в ванной комнате очень высокая, поэтому обычные стальные болты быстро сгниют. Используйте только нержавеющую сталь или оцинкованные детали. При соединении меди (кабель) и стали (ванна) может возникнуть электрохимическая коррозия. Чтобы этого избежать, я наношу на место контакта специальную токопроводящую пасту.
Следите за тем, чтобы провод не перегибался под острым углом. Резкий излом может привести к повреждению жил. Изоляция кабеля должна быть устойчива к воздействию влаги и бытовой химии.
Типичные ошибки новичков
Многие пытаются упростить задачу, что приводит к опасным последствиям. Не допускайте следующих просчетов:
- Использование тонких проводов (например, 1.5 мм²), которые могут перегореть при коротком замыкании.
- Монтаж зажима поверх краски или слоя ржавчины.
- Отказ от установки УЗО, которое является основным средством спасения жизни.
- Попытка заземлить ванну, прикрутив провод к трубе холодного водоснабжения.
- Отсутствие наконечников на концах многожильного провода (жилы просто раздавливаются болтом).
Расчет стоимости работ
Стоимость зависит от того, будете ли вы нанимать специалиста. Самостоятельный монтаж обходится значительно дешевле, так как вы платите только за материалы.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница/Экономия |
|---|---|---|---|
| Материалы (кабель, клеммы) | 1200 | 1200 | 0 |
| Расходники (метизы, гофра) | 300 | 300 | 0 |
| Работа электрика | 0 | 3500 | 3500 |
| Установка и настройка УЗО | 0 | 1500 | 1500 |
| 1500 | 6500 | 5000 |
Обслуживание после монтажа
Заземление не требует постоянного ухода, но раз в год я рекомендую проверять затяжку болтов. Из-за температурных расширений металла и вибраций соединение может ослабнуть. Осмотрите изоляцию кабеля на предмет трещин или воздействия агрессивных моющих средств. Срок службы медного кабеля в гофре составляет более 25 лет при условии отсутствия механических повреждений.
Альтернативные методы защиты
В старых домах, где в розетках нет заземляющего контакта, полноценный контур создать сложно. В таких ситуациях установка УЗО становится единственным обязательным требованием. Однако помните: УЗО не заменяет заземление, а дополняет его, отключая питание при утечке тока.
Система уравнивания потенциалов (СУП) — более продвинутый вариант, когда все металлические части санузла соединяются в одну общую шину. Это исключает разность потенциалов между краном и ванной.
Личный опыт: В одном из старых домов я обнаружил, что заземления в щитке просто нет. Пришлось объяснять заказчику необходимость установки УЗО как единственного способа защиты, так как тянуть отдельный контур в подвал было невозможно.
Ответы на частые вопросы
Нужно ли заземлять акриловую ванну с металлическим каркасом?
Да, если каркас металлический и имеет контакт с другими электропроводящими элементами. Хотя акрил — диэлектрик, металлический скелет может оказаться под напряжением.
Можно ли использовать водопроводную трубу в качестве заземления?
Категорически нет! Это запрещено ПУЭ. Современные трубы часто имеют пластиковые вставки, а в случае аварии вы можете подать ток в соседние квартиры.
Что делать в квартире без заземления в розетках?
Установите качественное УЗО или дифференциальный автомат. Это обеспечит защиту от поражения током, даже если контура заземления нет.
Как проверить работу заземления?
Используйте мультиметр в режиме измерения сопротивления. Между корпусом ванны и заземляющим контактом розетки сопротивление должно быть близким к нулю.
Поможет ли заземление, если в доме нет УЗО?
Заземление отведет ток утечки в землю, но без УЗО система не отключит питание автоматически. Для полной безопасности нужны оба элемента.
Какое сечение провода выбрать для маленького поддона?
Рекомендую не опускаться ниже 4 мм². Это стандарт безопасности для силовых цепей заземления в жилых помещениях.
Можно ли использовать алюминиевый провод?
Нет, алюминий быстро окисляется во влажной среде и имеет плохую проводимость по сравнению с медью.
Меры безопасности
Перед началом любых работ с электрикой обязательно отключите питание в щитке и повесьте предупреждающую табличку. При работе с металлом используйте защитные очки, чтобы стружка не попала в глаза. Используйте респиратор при зачистке старой краски, так как ее пыль токсична. Никогда не работайте с электроинструментом мокрыми руками или стоя в воде. Если вы не уверены в своих силах, пригласите сертифицированного электрика.
