Алюминиевый кабель: особенности, характеристики и применение

Алюминий часто выбирают для прокладки магистральных линий из-за его низкой стоимости. Монтаж ввода в дом алюминиевым кабелем обходится в 3-4 раза дешевле меди, хотя требует большего внимания к узлам соединения. Такая алюминиевая проводка требует строгого соблюдения норм ПУЭ, чтобы избежать перегрева. Правильный подбор сечения и качественные клеммы решают большинство проблем с этим металлом.

Состав и производство электротехнического алюминия

Для создания кабелей используют не чистый металл, а специальный электротехнический алюминий с чистотой более 99,5%. В процессе производства из сплава удаляют примеси, которые могли бы снизить проводимость или вызвать преждевременную коррозию. Этот материал остается востребованным благодаря сочетанию малого веса и доступной цены. Я заметил, что в крупных промышленных объектах без него просто не обойтись из-за огромных расстояний прокладки.

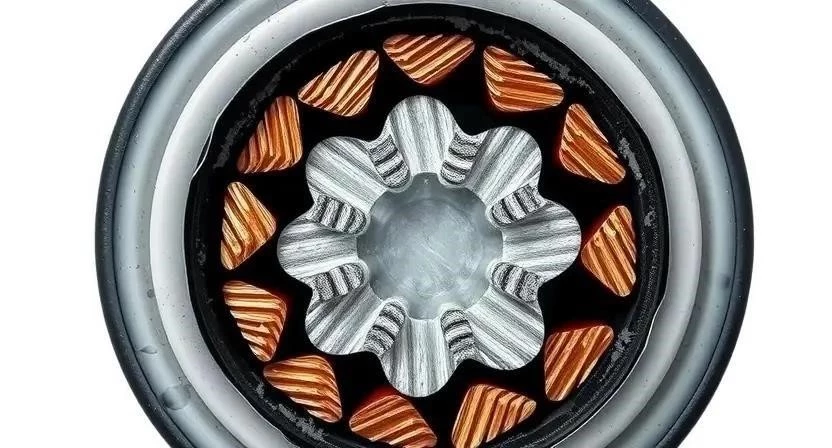

Классификация и разновидности кабелей

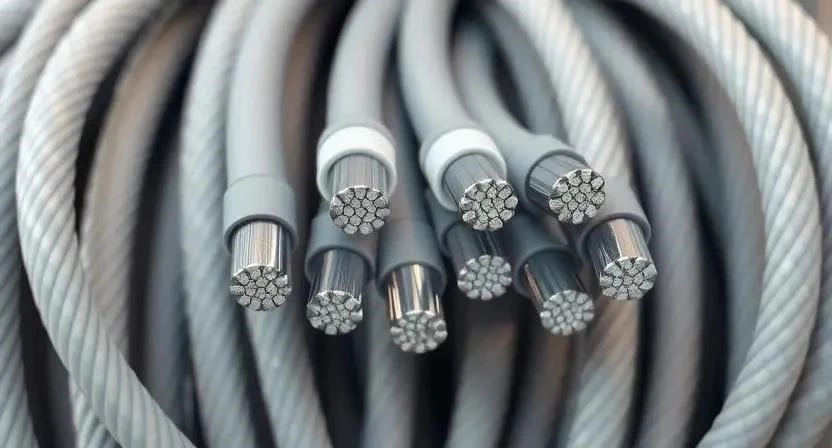

Алюминиевые провода делят на несколько основных типов в зависимости от назначения и типа изоляции. Чаще всего встречаются голые провода для воздушных линий и изолированные кабели для ввода питания. Марки сплавов подбираются так, чтобы сбалансировать гибкость и механическую прочность. Типы изоляции (ПВХ, сшитый полиэтилен) определяют, где именно можно прокладывать линию — в земле или по воздуху.

Технические параметры материалов

Проводимость алюминия составляет примерно 61% от проводимости меди, что заставляет увеличивать сечение жилы. Металл обладает малым удельным весом, что снижает нагрузку на опоры и крепежи. Температурный режим работы обычно ограничен 70-90 градусами Цельсия. Класс горючести изоляции зависит от добавок в ПВХ, но большинство современных кабелей относятся к категории нераспространяющих горение.

Сферы применения и ограничения

Использовать алюминий допустимо в магистральных сетях, при организации ввода электричества в дом или в уличном освещении. Внутри жилых помещений для разводки по комнатам он сейчас практически запрещен нормами ПУЭ из-за хрупкости и текучести. Совместимость с оборудованием обеспечивается только через специальные переходные клеммы. Я рекомендую использовать алюминий только там, где сечение провода начинается от 16 мм², так как тонкие жилы слишком ненадежны.

Технология монтажа и правила работы

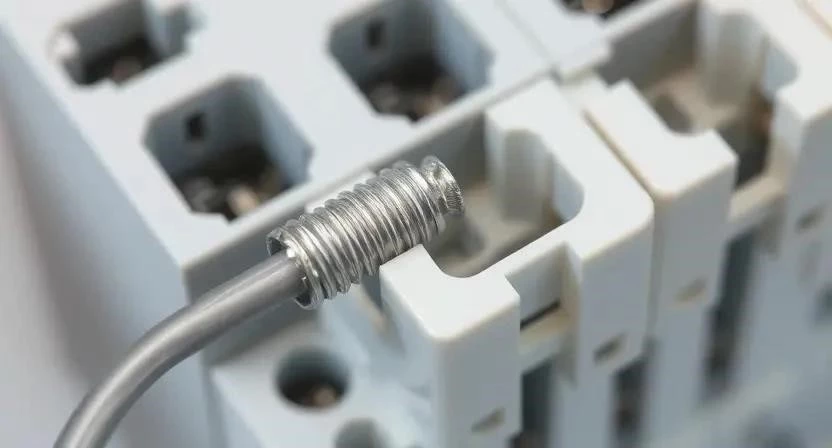

Работа с алюминием требует специфического подхода. Главная проблема — оксидная пленка, которая работает как изолятор. Для зачистки использую специальный стриппер или острый нож, стараясь не надрезать саму жилу. Чтобы соединить алюминий с медью, нельзя использовать простую скрутку — это приведет к электрохимической коррозии и пожару. Применяются только алюминиевые гильзы, винтовые зажимы или клеммники WAGO с пастой.

1. Разметка трассы и подготовка кабельных каналов.
2. Зачистка изоляции с концов провода без повреждения металла.
3. Нанесение кварце-вазелиновой токопроводящей пасты на жилу.
4. Установка провода в клеммник или гильзу.
5. Затяжка винтовых соединений с определенным усилием.
6. Проверка надежности фиксации (протяжка).
7. Маркировка линий в распределительной коробке.
8. Тестовый запуск под нагрузкой с замером температуры контактов.

Я однажды столкнулся с тем, что «мастер» просто скрутил алюминий с медью в распределительной коробке. Через два месяца коробка начала дымить, а изоляция превратилась в уголь. Теперь я только использую специальные переходные гильзы или качественные клеммники, чтобы исключить прямой контакт металлов.

Расчет сечения и расход материалов

Для расчета сечения использую формулу: S = (I * ρ * L) / ΔU, где I — ток, ρ — сопротивление, L — длина, ΔU — допустимая потеря напряжения. Поскольку алюминий хуже проводит ток, его сечение всегда должно быть на 1.5-2 ступени выше, чем у меди для той же нагрузки.

Производители и рынок

На рынке доминируют крупные заводы, такие как «Кабельный завод» и региональные предприятия. Ценовые сегменты делятся на бюджетные (ГОСТ с отклонениями) и премиальные (строгое соответствие ТУ и ГОСТ). Я всегда проверяю фактический диаметр жилы штангенциркулью, так как в дешевых кабелях сечение часто занижено на 10-15%, что опасно при высоких нагрузках.

Преимущества и недостатки

Алюминий имеет свои сильные и слабые стороны, которые нужно учитывать при проектировании сети.

• Низкая стоимость за метр кабеля.
• Малый вес, упрощающий монтаж на высоте.
• Высокая доступность на любом складе.
• Естественная защита от коррозии благодаря оксидному слою.
• Хорошая гибкость в больших сечениях.
• Меньшая нагрузка на несущие конструкции.
• Стандарт для всех электросетей страны.
• Простота обжимки специальным инструментом.

• Высокая скорость окисления контактов.
• Эффект «текучести» (металл со временем «вытекает» из-под винта).
• Повышенная хрупкость при многократных перегибах.
• Низкая электропроводность по сравнению с медью.
• Гальваническая коррозия при контакте с медью.
• Необходимость регулярной подтяжки соединений.
• Риск перегрева при неправильном подборе сечения.

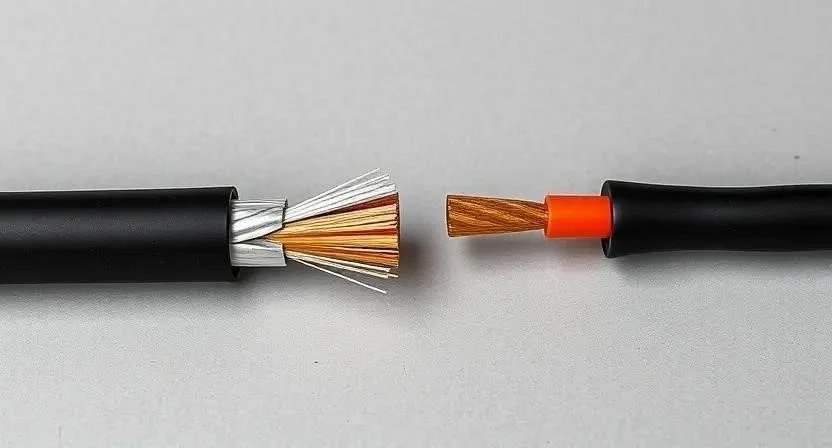

Сравнение с медным аналогом

Стоимость и выбор поставщика

Цена кабеля напрямую зависит от котировок на бирже LME. Чтобы не купить подделку, выбираю проверенных дилеров с сертификатами соответствия. Я рекомендую покупать кабель в заводской бухте с маркировкой на внешней оболочке — это гарантия того, что сечение соответствует заявленному.

Опыт эксплуатации и отзывы

Профессиональные электрики относятся к алюминию с осторожностью. Старая советская проводка была слишком тонкой, что приводило к пожарам. Современные сплавы работают лучше, но требуют дисциплины в монтаже. Я менял старую линию в хрущевке: провода были ломкими, как стекло, и ломались при любом попытке их согнуть. Это подтверждает, что срок службы алюминия в жилых условиях ограничен.

Меры безопасности

Работа с электричеством всегда опасна, а с алюминием — особенно из-за риска плохого контакта.

1. Полное обесточивание линии перед началом работ.
2. Использование диэлектрических перчаток и защитных очков.
3. Проверка отсутствия напряжения тестером или индикатором.
4. Обеспечение проветривания при работе с ПВХ-изоляцией (при нагреве выделяет токсины).
5. Соблюдение техники безопасности при работе на высоте (лестницы, пояса).
6. Наличие исправного огнетушителя в зоне работ.
7. Запрет на работу с электроинструментом в сырых помещениях.

Часто задаваемые вопросы (FAQ)

Можно ли соединять алюминий с медью напрямую?
Категорически нет. Это вызовет электрохимическую реакцию, контакт окислится и начнет греться.

Как часто нужно подтягивать винтовые контакты?
Рекомендую проверять затяжку раз в 1-2 года из-за текучести алюминия.

Можно ли использовать алюминий в комнате?
Согласно ПУЭ, для внутренней разводки в жилых помещениях алюминий использовать нельзя.

Какую пасту использовать для контактов?
Применяйте специальную кварце-вазелиновую токопроводящую пасту.

Плавится ли алюминий быстрее меди?
Температура плавления ниже, но главная проблема — перегрев в местах плохого контакта.

Безопасен ли кабель СИП?
Да, он специально разработан для безопасной прокладки по воздуху.

Как правильно зачищать жилу?
Используйте стриппер или нож, срезая изоляцию одним движением, чтобы не оставить зазубрин на металле.

Всегда ли алюминий дешевле?
Да, по стоимости самого металла он значительно доступнее меди.
