Экранированный сетевой кабель: виды и характеристики

Прокладка сетевых линий в помещениях с обилием силового оборудования часто приводит к потере пакетов данных и снижению скорости интернета. Экранированный кабель решает эту проблему, отсекая внешние электромагнитные наводки. Стоимость такого решения в среднем на 30-50% выше обычного, а время монтажа увеличивается из-за необходимости заземления. Правильный выбор типа защиты гарантирует стабильную работу сети даже в сложных условиях.

Особенности устройства и принцип работы

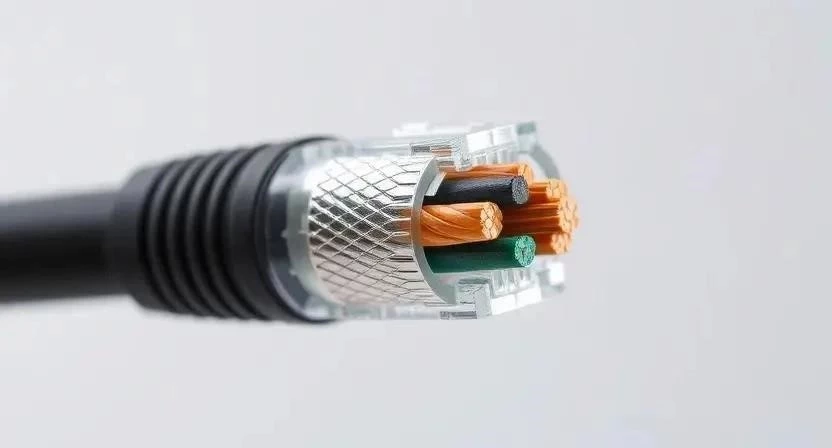

Данный тип кабеля представляет собой медные жилы, заключенные в специальный защитный слой. Экран может быть выполнен в виде алюминиевой фольги или медной оплетки, которая работает по принципу клетки Фарадея. Внешние электромагнитные поля индуцируют ток в экране, который затем уходит в заземление, не затрагивая внутренние сигнальные пары. Эта технология появилась вместе с развитием высокоскоростных сетей, когда обычная изоляция перестала справляться с шумами в промышленных зонах.

Классификация и маркировка типов защиты

Сетевые провода разделяют по степени защищенности каждой пары жил. Существует общая защита всего пучка и индивидуальная обертка для каждой скрутки, что критично при передаче данных на высоких частотах. Маркировка помогает быстро определить структуру кабеля прямо на оболочке.

• UTP (Unshielded Twisted Pair) — без экрана, самый простой вариант.
• FTP (Foiled Twisted Pair) — общий экран из фольги для всех пар.
• STP (Shielded Twisted Pair) — каждая пара в отдельном экране.
• SFTP (Screened Foiled Twisted Pair) — общий экран плюс индивидуальный для каждой пары.
• F/UTP — вариант FTP с общим экраном из фольги.
• S/FTP — общий экран из оплетки и фольга на парах.
• U/FTP — только индивидуальные экраны пар без общего слоя.
• SF/UTP — двойной общий экран (оплетка + фольга).

Технические параметры и характеристики

Эффективность работы сети зависит от диаметра медного проводника и качества экрана. Сопротивление жил напрямую влияет на затухание сигнала, поэтому для длинных линий выбирают кабель с большим сечением. Важным параметром является класс горючести (например, LS или HF), который определяет безопасность при пожаре.

Сферы применения и ограничения

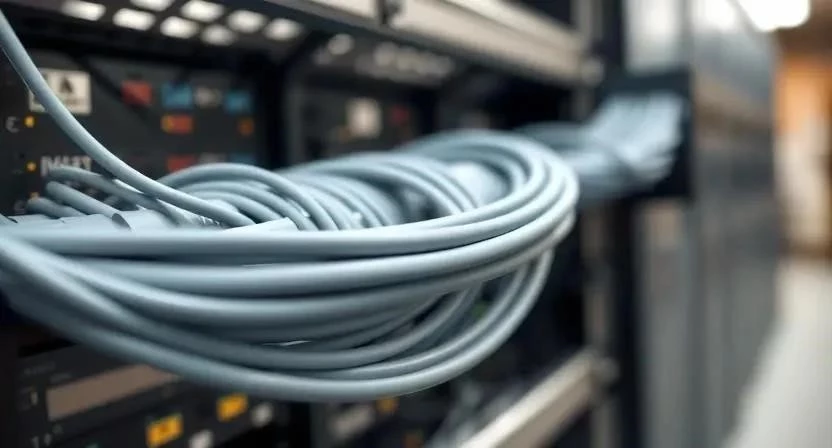

Промышленные объекты с мощными электромоторами требуют обязательного использования экранированных линий. В серверных комнатах, где сосредоточено множество патч-панелей и коммутаторов, экран предотвращает перекрестные помехи. Жилые помещения с обилием «умной» техники также выигрывают от такой защиты. Стоит помнить, что максимальная длина сегмента без репитера составляет 100 метров, независимо от наличия экрана.

Технология правильного монтажа

Я часто сталкивался с тем, что люди покупают дорогой кабель, но монтируют его как обычный UTP. Без заземления экран превращается в антенну, которая только собирает помехи и ухудшает сигнал. Для работы обязательно используйте экранированные коннекторы RJ-45 с металлическим корпусом.

Необходимый инструмент:

• Стриппер для снятия изоляции
• Кримпер (обжимной инструмент)
• LAN-тестер для проверки пар
• Ножницы или бокорезы
• Зачистной инструмент для экрана
• Маркер для подписи линий
• Уровень (при монтаже лотков)
• Перфоратор и дюбель-хомуты
• Мультиметр (для проверки заземления)

Пошаговая инструкция по установке:

1. Подготовка трассы и прокладка гофры (2-4 часа).
2. Затяжка кабеля в гофру с запасом 0.5 м с каждой стороны (1-2 часа).
3. Снятие внешней изоляции на 3-5 см с помощью стриппера (1 мин/точка).
4. Аккуратный отгиб экрана (фольги) назад на внешнюю оболочку (1 мин/точка).
5. Раскрутка пар и их выравнивание согласно стандарту T568B (2 мин/точка).
6. Заводка жил в металлический коннектор так, чтобы экран кабеля касался корпуса разъема (3 мин/точка).
7. Обжим коннектора кримпером до щелчка (1 мин/точка).
8. Подключение кабеля к экранированной патч-панели или розетке (2 мин/точка).
9. Соединение заземляющего контура патч-панели с общим заземлением щита (30 мин на объект).
10. Проверка целостности всех пар и проводимости экрана тестером (10 мин/точка).
11. Маркировка кабеля с обеих сторон (1 мин/точка).
12. Финальное тестирование скорости передачи данных (15 мин/точка).

При работе с химическими очистителями для изоляции обязательно проветривайте помещение. Всегда используйте защитные очки при обрезке жил, чтобы мелкие кусочки меди не попали в глаза. Помните о правилах электробезопасности: не прокладывайте сетевой кабель в одном лотке с силовыми линиями 220/380В без разделительной перегородки.

Расчет расхода материалов

Для точного определения длины я всегда прибавляю к фактическому расстоянию 10-15% на изгибы и технологический запас. Количество коннекторов рассчитываю с учетом 2-3 запасных штук на случай ошибки при обжиме. В офисных помещениях расчет идет по количеству рабочих мест.

Обзор производителей и брендов

Лидерами рынка остаются такие бренды, как Hyperline, Legrand и CommScope. Премиум-сегмент отличается использованием чистой меди без примесей и более плотной оплеткой экрана. Бюджетные варианты часто используют омедненный алюминий (CCA), что категорически не рекомендую для экранированных линий, так как такой кабель имеет высокое сопротивление и быстро окисляется. При покупке всегда проверяю сертификат соответствия и маркировку категории (Cat 5e, 6, 6a) на внешней оболочке.

Преимущества и недостатки

Выбор в пользу защиты оправдан в конкретных условиях, но имеет свои компромиссы.

Плюсы:

• Полное отсутствие электромагнитных помех.
• Стабильная скорость передачи данных без потерь.
• Повышенная механическая прочность за счет оплетки.
• Возможность прокладки рядом с источниками шума.
• Снижение уровня ошибок (CRC) в сетевых пакетах.
• Долговечность в агрессивных промышленных средах.
• Соответствие строгим стандартам безопасности.

Минусы:

• Высокая стоимость по сравнению с UTP.
• Сложность монтажа (требуется заземление).
• Повышенная жесткость, трудности с изгибом.
• Необходимость использования дорогих разъемов.
• Увеличенный внешний диаметр кабеля.

Сравнение с альтернативными решениями

Часто возникает вопрос: стоит ли переплачивать за экран или лучше перейти на оптоволокно. Оптика полностью невосприимчива к помехам, но требует дорогого оборудования для терминации.

Стоимость и рекомендации по покупке

Средняя цена за метр качественного SFTP варьируется от 35 до 70 рублей. На стоимость влияет материал экрана (фольга дешевле, оплетка дороже) и категория кабеля. Покупать рекомендую в специализированных магазинах сетевого оборудования, избегая рыночных развалов. Обязательно проверяйте, чтобы кабель был в заводской бухте с пломбами, а не нарезан кусками, что часто свидетельствует о подделке.

Опыт мастеров и реальные кейсы

Я однажды монтировал сеть в типографии, где стояли огромные печатные станки. Заказчик решил сэкономить и поставил обычный UTP. Результат был плачевным: интернет «отваливался» каждый раз при включении главного двигателя. После замены на SFTP с правильным заземлением проблема исчезла полностью.

Другой случай произошел в частном доме. Владелец проложил экранированный кабель, но не заземлил его. В итоге экран сработал как антенна, собирая все наводки от электропроводки, и скорость упала в три раза по сравнению с тем, если бы он использовал простой неэкранированный провод. Я исправил это, соединив экран с шиной заземления в щитке.

Также заметил, что новички часто перегибают жесткий SFTP кабель при укладке в подрозетник. В итоге жила внутри надламывается, и тестер показывает обрыв. Всегда оставляйте плавный радиус изгиба, не пытайтесь «запихнуть» кабель силой.

Часто задаваемые вопросы

Нужно ли заземлять экран?
Да, обязательно. Без заземления экран не отводит помехи, а накапливает их, что может привести к сбоям в работе оборудования.

Можно ли смешивать разные типы кабелей в одной сети?
Технически можно, но нежелательно. Лучше придерживаться одного стандарта защиты на всем участке от коммутатора до конечного устройства.

Влияет ли экран на скорость интернета?
Сам по себе экран не увеличивает скорость, но он предотвращает ее падение из-за помех и потерь пакетов.

Какой коннектор нужен для FTP кабеля?

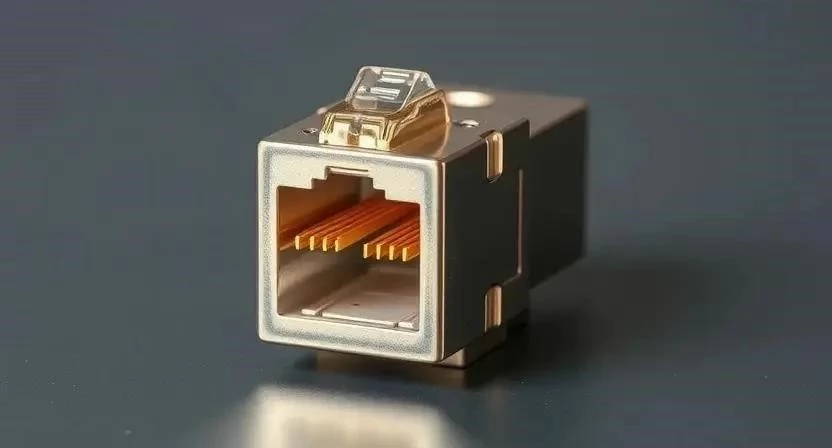

Только экранированный разъем с металлическим корпусом, который будет контактировать с фольгой кабеля.

Нужен ли экран в обычной квартире?
Если вы не прокладываете кабель вплотную к силовым кабелям 220В или у вас нет мощных источников помех, UTP будет достаточно.

Что будет, если заземлить экран с двух сторон?
В некоторых случаях это может создать «земляную петлю», что приведет к появлению новых помех. Рекомендуется заземлять экран с одной стороны (обычно со стороны коммутатора).

Чем SFTP лучше чем FTP?
SFTP имеет двойную защиту: общую оплетку и индивидуальный экран каждой пары, что делает его практически неуязвимым для внешних шумов.

Типичные ошибки новичков:

1. Использование пластиковых коннекторов для экранированного кабеля.
2. Отсутствие заземления экрана на патч-панели.
3. Слишком сильный изгиб кабеля при монтаже.
4. Прокладка кабеля вплотную к силовым линиям без гофры.
5. Покупка дешевого кабеля из омедненного алюминия (CCA).
6. Заземление экрана с обеих сторон линии.
