Монтаж электрики в жилых и промышленных зданиях часто требует оперативного вмешательства в работающие сети. Работа с кабелем под напряжением считается задачей повышенной опасности, где любая ошибка ведет к тяжелым травмам или пожару. Стоимость профессионального выезда электрика начинается от 2000 рублей, а время проведения простых операций по соединению занимает от 30 до 60 минут. Правильный подход к технике безопасности исключает риск поражения током.
Базовые знания и допуски перед стартом
Прежде чем прикасаться к проводам, нужно трезво оценить сложность предстоящих манипуляций. Для легального выполнения таких работ требуются специальные допуски по электробезопасности (обычно III или IV группа), подтвержденные сертификатами. Сроки выполнения зависят от объема, но спешка здесь недопустима. Категорически запрещено проводить любые работы под напряжением в помещениях с высокой влажностью, при наличии открытой воды на полу или при плохом освещении, когда невозможно четко видеть цвет изоляции.
Комплект изоляционных материалов
Качество материалов напрямую влияет на защиту от короткого замыкания. Я всегда подбираю расходники с запасом, чтобы не бегать в магазин в разгар процесса. Для надежной изоляции одного соединения обычно требуется около 15-20 см термоусадки или 1-2 метра качественной изоленты.
- ПВХ-изолента (высокая адгезия);
- Термоусадочные трубки разного диаметра;
- Термоусадочные колпачки;
- Диэлектрическая лента из стеклоткани;
- Зажимы Wago (оригинальные);
- Изоляционные гильзы;
- Кабельные стяжки из нейлона;
- Специальный герметик для кабельных вводов.
Приобрести всё необходимое можно в специализированных электротехнических магазинах или крупных строительных гипермаркетах.
| Материал | Расход на соединение | Средняя цена за ед. | |
|---|---|---|---|
| Изолента ПВХ | 2 м | 150 руб/рулон | 150 руб |
| Термоусадка | 10 см | 50 руб/метр | 25 руб |
| Зажимы Wago | 1 шт | 30 руб/шт | 150 руб |
| Термоколпачки | 1 шт | 40 руб/шт | 200 руб |
| Диэлектрическая лента | 0.5 м | 300 руб/рулон | 300 руб |

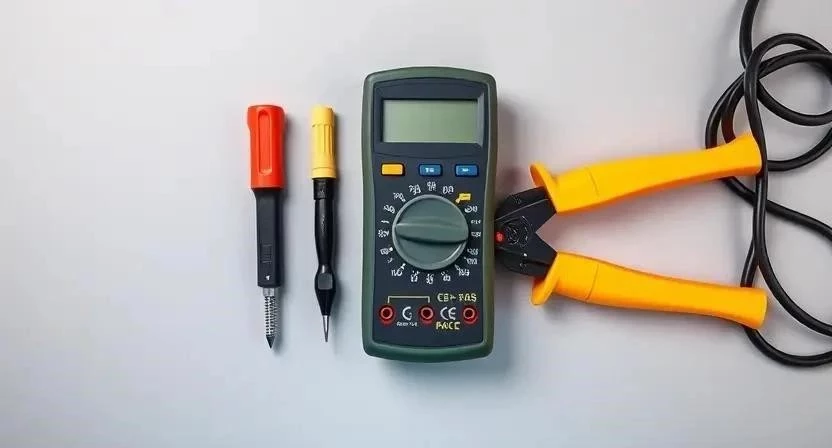

Инструментарий для безопасного монтажа
Обычные плоскогубцы не подходят для работы с током. Инструмент должен иметь специальную диэлектрическую рукоятку, рассчитанную на напряжение до 1000 В. Если нет своего дорогого набора, профессиональное оборудование можно взять в аренду в центрах проката инструмента.
- Индикаторная отвертка (бесконтактная или с лампой);
- Мультиметр с режимом прозвонки;
- Диэлектрические пассатижи;
- Изолированный стриппер для снятия изоляции;
- Набор диэлектрических отверток (крест, шлиц);
- Бокорезы с защитными ручками;
- Тестер напряжения (двуполюсный).
Организация рабочего пространства
Помещение должно быть максимально подготовленным. Сначала я полностью удаляю влагу с пола и окружающих поверхностей. Освещение должно быть ярким, желательно использовать переносной прожектор, чтобы не было теней в зоне контакта. Если работают другие люди, зону монтажа обязательно ограждают сигнальной лентой или временными барьерами, чтобы никто случайно не задел мастера или оголенный провод.
Подготовка кабеля и поверхностей
Внимательно осматриваю внешнюю оболочку кабеля. Любая трещина или потертость может привести к пробою. Поверхность очищаю от пыли и жира с помощью спиртового раствора, иначе изолента или термоусадка просто отклеятся через месяц. Проверка заземления выполняется мультиметром — сопротивление должно быть минимальным. Однажды я обнаружил микротрещину в изоляции старого кабеля, которая была почти незаметна, но при подаче нагрузки начала искрить. Если бы я не протер кабель ветошью, мог бы пропустить этот дефект.
Технология выполнения работ под напряжением
Процесс требует предельной концентрации. Каждый шаг выполняется строго по алгоритму.
- Проверка наличия фазы индикатором напряжения на каждом проводе (2-3 минуты).

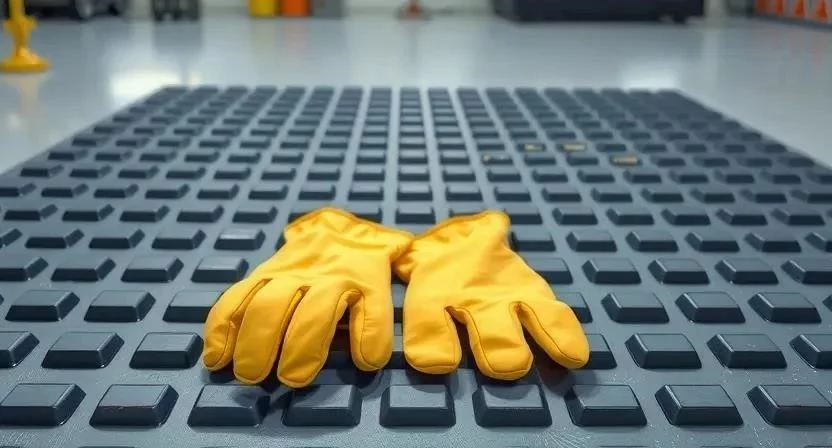

- Надевание диэлектрических перчаток и установка изоляционного коврика под ноги (5 минут).
- Фиксация кабеля к поверхности, чтобы он не дергался при работе (3 минуты).
- Поэтапное снятие внешней изоляции стриппером, не повреждая жилы (5 минут).
- Изоляция каждого провода по отдельности, чтобы исключить случайное касание (10 минут).
- Использование только диэлектрического инструмента для зачистки и соединения (7 минут).
- Контроль отсутствия короткого замыкания с помощью мультиметра (5 минут).
- Нанесение финального слоя изоляции (термоусадка или лента) внахлест (10 минут).
- Проверка работоспособности линии под нагрузкой (3 минуты).
- Сбор всего инструмента и уборка рабочего места (5 минут).
| Этап работы | Время | Особенности выполнения |
|---|---|---|
| Диагностика | 5 мин | Проверка фазы-ноля |
| Экипировка | 5 мин | Проверка перчаток на проколы |
| Зачистка | 10 мин | Минимальный зазор жилы |
| Соединение | 10 мин | Плотная затяжка контактов |
| Изоляция | 15 мин | Двойной слой ПВХ или усадка |
Технические нюансы и специфика
Влажность воздуха сильно влияет на проводимость — чем выше влажность, тем опаснее работа. Температурный режим материалов тоже важен: при сильном морозе ПВХ-изолента становится хрупкой и теряет эластичность. Я всегда проверяю совместимость типов изоляции, чтобы новый материал не вступил в химическую реакцию со старым. При использовании термоусадки важно выдерживать время прогрева строительным феном, чтобы трубка полностью обхватила провод, создав герметичный замок.
Типичные ошибки начинающих
Многие новички совершают фатальные промахи из-за самоуверенности. Видел я парня, который решил сэкономить время и работал без перчаток, полагаясь на «сухие руки» — в итоге получил разряд, который отбросил его на метр. Это было жутко.
- Работа одной рукой (правильно держать одну руку в кармане, чтобы ток не прошел через сердце).
- Использование инструментов с трещинами на ручках.
- Отказ от СИЗ в «простых» ситуациях.
- Выбор провода меньшего сечения, чем предусмотрено нагрузкой (приводит к перегреву).
- Небрежная намотка изоленты без натяжения.
Расчет затрат на безопасность
Качественные СИЗ стоят денег, но это дешевле, чем лечение после удара током. Ниже привожу расчет базового набора.
| Средство защиты / Инструмент | Характеристика | Цена (руб) |
|---|---|---|
| Перчатки диэлектрические | До 1000 В, латекс | 1200 |
| Коврик изоляционный | Резина, 1х1 м | 800 |
| Индикатор напряжения | Бесконтактный | 600 |
| Мультиметр | Цифровой, автодиапазон | 2500 |
| Набор отверток (5 шт) | Изоляция VDE | 3000 |
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия/Риск |
|---|---|---|---|
| Материалы | 1000 | 1000 | 0 |
| Инструмент/СИЗ | 8000 | 0 (у мастера свои) | -8000 |
| Работа | 0 | 3000 | +3000 |
| Риск травмы | Высокий | Низкий | Критично |
| 9000 | 4000 | -5000 (в пользу профи) |
Эксплуатация после монтажа
После завершения работ нельзя просто уйти. Через неделю я рекомендую снова проверить соединения с помощью тепловизора или аккуратно потрогать изоляцию — она не должна быть горячей. Контроль нагрева кабеля позволяет вовремя заметить плохой контакт. Сроки замены изоляции зависят от среды, но в агрессивных условиях (гаражи, подвалы) проверку стоит проводить раз в год.
Безопасные альтернативы
Самый надежный метод — полное обесточивание линии через автоматический выключатель. Если это невозможно, используют временные развязки или байпасы, которые перенаправляют ток в обход участка работ. Установка УЗО (устройства защитного отключения) в щитке — обязательное условие. Оно мгновенно отключит питание при утечке тока, что может спасти жизнь электрику.
Ответы на частые вопросы
Можно ли работать под напряжением без перчаток?
Категорически нет. Даже если вы чувствуете уверенность, случайный контакт с фазой может привести к параличу мышц.
Какой индикатор напряжения самый надежный?
Я всегда использую комбинацию: сначала бесконтактный датчик для быстрой проверки, затем двухполюсный тестер для точного подтверждения.
Что делать, если коллегу ударило током?
Первым делом обесточить линию или оттянуть пострадавшего диэлектриком (деревянной палкой). Не касаться человека голыми руками!
Чем заменить диэлектрический коврик?
Ничем. Обычный линолеум или дерево не гарантируют полную изоляцию от земли при высоком напряжении.
Обязательно ли использовать УЗО?
Да, это основной предохранитель жизни. Без него риск летального исхода при ошибке возрастает в разы.
Как проверить изоляцию кабеля?
Использовать мегаомметр. Он подает высокое напряжение и показывает реальное сопротивление изоляции.
Можно ли использовать обычный скотч вместо изоленты?
Нет, скотч не обладает диэлектрическими свойствами и быстро пересыхает, что приведет к короткому замыканию.
Какой класс электробезопасности нужен для домашних работ?
Для базовых работ достаточно I-II группы, но для работы под напряжением требуется минимум III группа.
