Монтаж проходных выключателей позволяет управлять одним источником света из двух разных точек, что критически важно для длинных коридоров или больших комнат. Обычно такие работы занимают от 4 до 8 часов в зависимости от состояния стен. Стоимость материалов для одной линии обходится примерно в 2500–5000 рублей. Главное здесь — четко понимать схему, чтобы избежать типичных ошибок при подключении проходных выключателей и не создать короткое замыкание.
Оценка сложности и подготовка к работе
Я считаю, что такие работы относятся к среднему уровню сложности. Для успешного монтажа достаточно базовых знаний электротехники и умения пользоваться ручным инструментом. Если вы никогда не работали с фазным проводом, лучше пригласить специалиста. Основная трудность заключается в правильной коммутации перекидных контактов, где одна ошибка приведет к тому, что свет будет включаться только при определенном положении второго клавишника.
Подбор необходимых материалов
Для качественного монтажа я всегда использую только сертифицированные компоненты. Основным материалом служит кабель ВВГнг с сечением 1,5 мм², который устойчив к возгоранию. Важно подобрать выключатели одного бренда, чтобы механизмы идеально встали в подрозетники и имели одинаковый стиль.
- Кабель ВВГнг 3х1.5 (медный, негорючий)
- Проходные выключатели (2 штуки)
- Подрозетники для гипсокартона или бетона
- Клеммники WAGO для надежных соединений
- Монтажные коробки (распределительные)
- Гофра для защиты кабеля в штробах
- Изолента ПВХ
- Маркировочные бирки для проводов
- Дюбель-хомуты для фиксации гофры
- Шпатлевка для заделки отверстий
При расчете кабеля на стандартную комнату 15-20 м² я закладываю запас в 15%, чтобы не пришлось соединять провода в неожиданных местах.
| Материал | Количество (на 1 линию) | Расход на м² (ориентир) | Средняя цена | |
|---|---|---|---|---|
| Кабель ВВГнг 3х1.5 | 15-20 м | 1.2 м/м² | 70 руб/м | 1120 руб |
| Проходной выключатель | 2 шт | — | 450 руб/шт | 900 руб |
| Подрозетник | 2 шт | — | 60 руб/шт | 120 руб |
| Клеммы WAGO | 10 шт | — | 20 руб/шт | 200 руб |
| Гофрированная труба | 15 м | 1 м/м² | 25 руб/м | 375 руб |

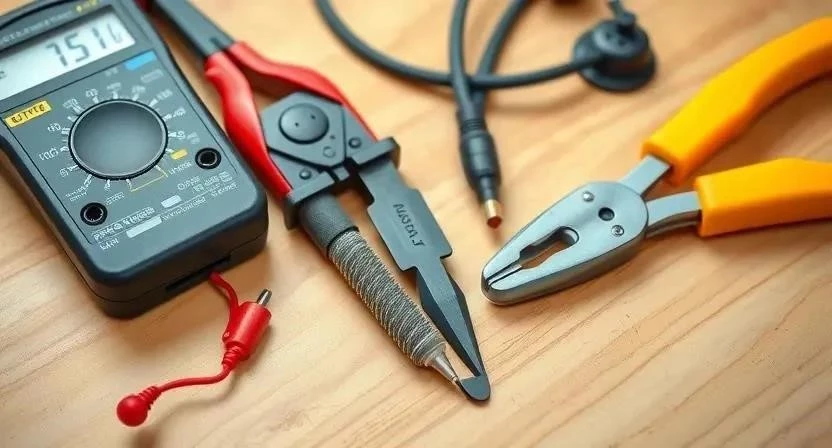

Инструментарий для электромонтажа
Правильный инструмент ускоряет процесс в два раза и гарантирует безопасность. Я рекомендую использовать стриппер вместо обычного ножа, чтобы не повредить жилу кабеля при зачистке изоляции. Мультиметр незаменим для проверки целостности линии перед подачей напряжения.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Индикаторная отвертка | Поиск фазы, проверка напряжения | Обязательно | 300 руб |
| Стриппер | Быстрое снятие изоляции | Желательно | 800 руб |
| Пассатижи/Кусачки | Резка и загибка проводов | Обязательно | 600 руб |
| Мультиметр | Прозвонка цепи, замер вольтажа | Обязательно | 1500 руб |
| Перфоратор/Штроборез | Создание каналов в стенах | Обязательно | Аренда 500р/сут |
Обеспечение безопасности в помещении
Первым делом я полностью отключаю электроэнергию на главном щитке. Проверка отсутствия напряжения индикаторной отверткой в каждой точке — закон. Чтобы не испортить отделку, пол застилаю плотной пленкой, а мебель сдвигаю в центр комнаты. Организую рабочую зону так, чтобы под ногами не было обрезков кабеля или инструментов, которые могут вызвать падение.
Подготовка поверхностей и трассировка
Разметка начинается с определения точек установки выключателей и светильника. Я использую уровень, чтобы подрозетники не висели криво. Штробление выполняю строго вертикально или горизонтально, избегая диагональных линий. После прокладки кабеля в гофре обязательно проверяю изоляцию на отсутствие заломов или прорезов. Если стена из бетона, использую алмазный диск, чтобы минимизировать количество пыли.
Пошаговый процесс монтажа
Я обычно выделяю на этот этап около 5 часов. Весь процесс должен быть последовательным, чтобы не запутаться в проводах.
- Разметка мест установки и трасс кабеля (30 мин).
- Штробление стен и бурение отверстий под подрозетники (1.5 часа).

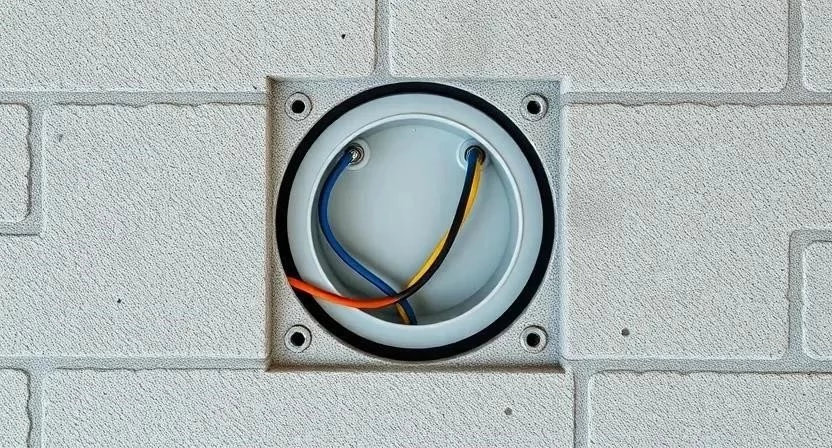

- Установка подрозетников на гипс или алебастр (40 мин).
- Прокладка кабеля от распределительной коробки к первому выключателю (30 мин).
- Прокладка двух перекидных жил между первым и вторым выключателем (40 мин).
- Прокладка кабеля от второго выключателя к лампе (30 мин).
- Зачистка концов проводов стриппером на 10-12 мм (20 мин).
- Подключение фазы из коробки к общему контакту первого выключателя (20 мин).
- Соединение перекидных контактов первого и второго выключателей (30 мин).
- Подключение общего контакта второго выключателя к фазному проводу лампы (20 мин).
- Проверка схемы с помощью мультиметра в режиме «прозвонки» (30 мин).
- Финальный монтаж механизмов в подрозетники и установка розеток (40 мин).
Технические нюансы и нормы
Важно соблюдать нормы ПУЭ: сечение провода для освещения должно быть не менее 1,5 мм². Я заметил, что использование слишком тонкого кабеля приводит к его перегреву при больших нагрузках. Температурный режим кабеля ВВГнг позволяет работать в диапазоне от -25 до +50 градусов. Также рекомендую покупать выключатели одного производителя, так как разные бренды могут иметь разные глубины посадки, что создаст проблемы при фиксации в подрозетнике.
Разбор типичных ошибок
Я однажды исправил ошибку новичка, который перепутал фазу и ноль, отправив ноль на выключатель. Это опасно, так как лампа остается под напряжением даже в выключенном состоянии.
- Перепутанные жилы: подключение фазы к перекидному контакту вместо общего. Результат — свет работает только в одном положении.
- Отсутствие заземления: игнорирование желто-зеленого провода в металлических светильниках, что ведет к ударам током от корпуса.
- Слишком тонкий провод: использование ПВС или тонких одножильных проводов, которые ломаются при затяжке клемм.
- Плохой контакт: недостаточно затянутые винты в выключателе, что вызывает искрение и оплавление пластика.
- Отсутствие распределительной коробки: соединение проводов прямо в подрозетнике, что затрудняет будущий ремонт.
- Неправильный расчет длины: слишком короткие хвосты проводов, которые невозможно завести в механизм.
Расчет затрат на установку
Самостоятельный монтаж позволяет существенно сэкономить, но требует времени и наличия инструмента. Если нанимать мастера, цена будет включать стоимость работы по штроблению и коммутации.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница/Экономия |
|---|---|---|---|
| Материалы | 3500 | 3500 | 0 |
| Работа по штроблению | 0 | 2000 | 2000 |
| Монтаж и подключение | 0 | 1500 | 1500 |
| Аренда инструмента | 500 | 0 (свой) | -500 |
| 4000 | 3000 |
Эксплуатация и обслуживание
После завершения работ я рекомендую через месяц проверить затяжку винтовых контактов. Со временем медь может «поплыть», и контакт ослабнет. Срок службы качественных механизмов составляет 15-20 лет. Если клавиша начала нажиматься с трудом или слышен треск при включении — механизм пора менять. Правила эксплуатации просты: не превышайте допустимую нагрузку по амперажу, указанную в паспорте устройства.
Современные альтернативы классике
Если вы не хотите штробить стены, существуют более гибкие решения. Я часто предлагаю клиентам рассмотреть умные системы, которые избавляют от необходимости тянуть множество проводов.
- Умные реле (Zigbee или Wi-Fi) в подрозетник.
- Беспроводные выключатели на батарейках.
- Перекрестные выключатели (для управления из 3-х и более точек).
- Сенсорные панели управления светом.
- Диಮ್ಮеры с функцией проходного управления.
- Радиореле с дистанционным управлением.
- Программируемые сценарии через мобильное приложение.
- Системы с датчиками движения и присутствия.
Ответы на частые вопросы
Можно ли использовать обычный выключатель вместо проходного?
Нет, у обычного выключателя всего два контакта (разрыв цепи), а у проходного — три. Обычный механизм просто не сможет перенаправлять ток на вторую линию.
Как найти обрыв провода в стене?
Используйте мультиметр в режиме прозвонки. Если цепь не замыкается, значит, где-то произошел разрыв или плохой контакт в клеммнике.
Почему лампа начинает мигать при выключенном свете?
Обычно это происходит с LED-лампами, если в схеме есть подсветка клавиш или подключен ноль вместо фазы. Решается установкой конденсатора параллельно лампе.
Как подключить три и более выключателей к одной лампе?
Для этого между двумя проходными выключателями устанавливается один или несколько перекрестных выключателей.
Какое сечение провода выбрать для светодиодов?
Даже для маломощных LED-ламп я рекомендую использовать 1,5 мм², так как это стандарт безопасности и прочности.
Нужна ли гофра в бетонных стенах?
Да, гофра защищает кабель от механических повреждений при усадке дома и облегчает его замену без демонтажа стены.
Можно ли соединять алюминий и медь?
Категорически нельзя напрямую. Только через специальные клеммники WAGO или переходные гильзы, иначе возникнет окисление и нагрев.
Меры безопасности
Работа с электричеством требует предельной концентрации. Обязательно используйте диэлектрические перчатки и защитные очки при штроблении. При работе с химией (грунтовки, шпатлевки) обеспечьте проветривание помещения. Никогда не работайте под напряжением, даже если вам кажется, что «всего на минутку». Помните, что работа на высоте с лестницы требует устойчивой опоры и помощи второго человека для страховки.
