Правильный монтаж электропроводки начинается с четкого понимания, какой провод за что отвечает. Ошибки в расцвечивании жил могут привести к короткому замыканию, а исправление таких промахов после чистовой отделки обходится в два-три раза дороже первоначального монтажа. Маркировка проводов по ГОСТу позволяет избежать фатальных ошибок и упрощает обслуживание сети. Понимание стандартов экономит время при поиске неисправностей.
Особенности работы с электрикой
Работа с электросетью требует предельной осторожности и базовых навыков безопасности. Сложность задачи зависит от типа сети, но даже в однофазной системе есть свои нюансы. Обычно изучение стандартов маркировки занимает около двух часов, однако практическое применение требует внимательности. Я всегда советую звать профессионального электрика, если вы видите в щитке хаос из проводов одного цвета или не имеете опыта работы с напряжением.
Материалы для маркировки и монтажа
Для качественного обозначения жил использую проверенный набор материалов. Это гарантирует, что через пять лет я или другой мастер поймем схему подключения без использования приборов.
- Медный кабель ВВГнг-LS 3х2.5 (для розеток)
- Медный кабель ВВГнг-LS 3х1.5 (для освещения)

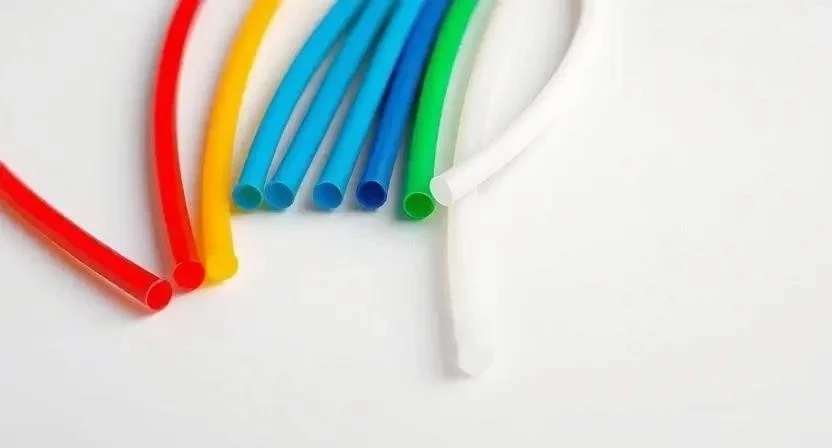

- Термоусадочные трубки синего цвета (для нуля)
- Термоусадочные трубки желто-зеленого цвета (для заземления)
- Цветной изолента (коричневый, черный, серый)
- Пластиковые бирки с возможностью надписи
- Кабельные стяжки нейлоновые
- Маркеры перманентные водостойкие
| Материал | Назначение | Особенности |
|---|---|---|
| Термоусадка | Постоянная маркировка концов | Требует нагрева феном |
| Цветной скотч | Временная или быстрая пометка | Может отклеиться со временем |
| Бирки | Идентификация линий в щитке | Позволяют писать текст |
| Кабель ВВГнг-LS | Основная магистраль | Не поддерживает горение |
| Клеммники WAGO | Соединение жил | Быстрый монтаж без пайки |

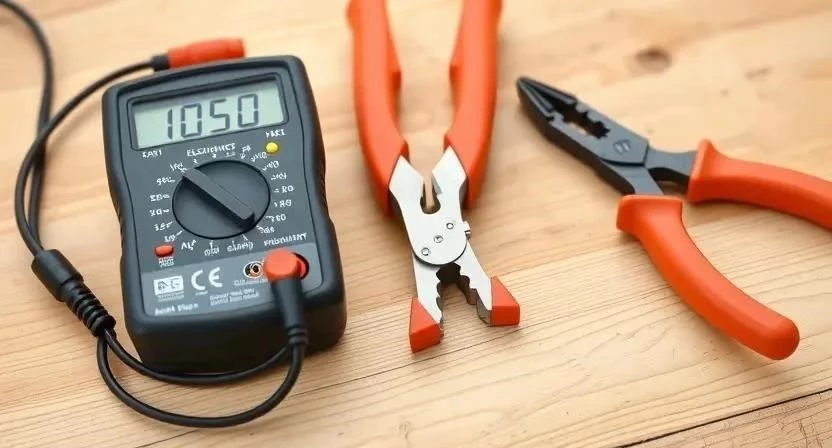

Инструментарий электрика
Правильный инструмент делает работу безопасной и аккуратной. Использование обычного ножа вместо стриппера часто приводит к повреждению медной жилы, что снижает надежность контакта.
- Стриппер для зачистки изоляции
- Мультиметр цифровой
- Индикаторная отвертка
- Пассатижи с изолированными ручками
- Нож электрика с заменяемыми лезвиями
- Кримпер для наконечников
- Фонарь налобный
| Инструмент | Назначение | Примерная цена (руб.) |
|---|---|---|
| Мультиметр | Проверка напряжения и прозвонка | 1500 — 5000 |
| Стриппер | Снятие изоляции без повреждения жилы | 500 — 2000 |
| Индикаторная отвертка | Поиск фазы | 200 — 600 |
| Пассатижи | Загиб и обрезка проводов | 700 — 2500 |
| Нож электрика | Вскрытие внешней оболочки кабеля | 300 — 1000 |
Подготовка помещения к работам
Первым делом полностью обесточиваю сеть через главный автоматический выключатель в щитке. Проверяю отсутствие напряжения индикаторной отверткой в каждой розетке и выключателе. Организую рабочее место так, чтобы под рукой были все инструменты. Освещение зоны монтажа обеспечиваю мощным переносным прожектором, так как в распределительных коробках обычно темно.
Подготовка поверхности и проводки
Тщательно осматриваю состояние старой проводки. Если изоляция потрескалась или стала хрупкой, такой кабель подлежит замене. Очищаю распределительные коробки от строительной пыли и остатков штукатурки. Демонтирую все старые, нечитаемые метки и обрывки скотча. Проверяю целостность внешней оболочки кабеля, чтобы исключить утечки тока на стены.
Пошаговый процесс маркировки и проверки
Приступаю к работе строго по регламенту. Однажды я сэкономил время и не прозвонил провода в старом доме — в итоге перепутал фазу с заземлением, что привело к срабатыванию УЗО во всем секторе. Теперь действую по алгоритму.
- Изучение действующего ГОСТа и ПУЭ (30 мин).
- Определение типа сети: однофазная или трехфазная (10 мин).
- Идентификация нулевого проводника — ищу синий или голубой цвет (5 мин).
- Идентификация защитного заземления — ищу желто-зеленую жилу (5 мин).
- Определение фазных проводов: коричневый, черный, белый или серый (10 мин).
- Проверка фактического цвета жил с помощью мультиметра (30 мин).
- Маркировка концов проводов в электрическом щитке (40 мин).

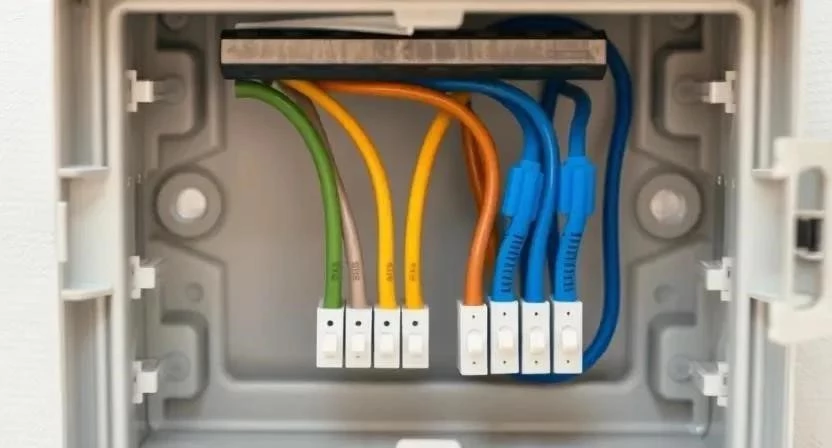

- Маркировка всех соединений в распределительных коробках (60 мин).
- Использование цветовых колец или трубок, если цвет кабеля не совпадает со стандартом (30 мин).
- Составление исполнительной схемы расцвечивания на бумаге или в цифре (40 мин).
- Финальная проверка всех соединений на затяжку (20 мин).
- Тестирование сети под нагрузкой с замером напряжения (30 мин).
| Этап проверки мультиметром | Действие | Ожидаемый результат |
|---|---|---|
| Прозвонка | Режим «пищалки» между жилами | Отсутствие сигнала (нет КЗ) |
| Поиск нуля | Замер между жилой и шиной N | 0 Вольт |
| Поиск фазы | Замер между жилой и шиной N | 230 Вольт |
| Поиск земли | Замер между жилой и шиной PE | 0 Вольт |
| Проверка петли | Замер фаза-земля | ~230 Вольт |
Технические нюансы и особенности
В старых советских системах маркировка часто отсутствовала или была произвольной. Там могли использовать белый цвет для фазы, а черный для нуля. Современные ГОСТы исключают такую путаницу. Обращаю внимание на совместимость материалов: не использую дешевый скотч на горячих кабелях, так как клей плавится и оставляет грязные следы. Высокая температура в щитке при перегрузках может привести к выцветанию дешевой изоляции, поэтому выбираю качественные термоусадочные трубки.
Типичные ошибки новичков
Чаще всего начинающие путают фазу и ноль, что приводит к тому, что выключатель разрывает не фазный, а нулевой провод. Это опасно, так как напряжение остается на патроне лампы даже при выключенном свете. В одном из объектов обнаружил, что мастер использовал один цвет для всех целей, просто закручивая провода по-разному. Это настоящий кошмар для любого, кто будет делать ремонт спустя годы.
- Перепутывание фазы и нуля в распределительной коробке.
- Использование одного цвета для разных функциональных целей.
- Полное игнорирование заземления в старых домах.
- Слепое доверие цвету жил в старой проводке без проверки прибором.
- Плохая затяжка клемм при маркировке, что ведет к нагреву.
Расчет стоимости маркировки
Стоимость материалов для маркировки невелика, но работа мастера требует оплаты за точность. Самостоятельное выполнение экономит деньги, но требует наличия мультиметра и знаний.
| Статья расходов | Кол-во/Ед. | Цена за ед. (руб.) | |
|---|---|---|---|
| Термоусадка (набор) | 1 шт. | 500 | 500 |
| Маркеры и бирки | 1 компл. | 300 | 300 |
| Изолента цветная | 3 шт. | 100 | 300 |
| Работа электрика (час) | 5 час. | 1200 | 6000 |
| — | — | 7100 | |
| Своими руками | — | — | 1100 |
Обслуживание после монтажа
Раз в год проверяю надежность маркировки в щитке. Если бирки стерлись или стали нечитаемыми, обновляю их. Сроки службы изоляции зависят от нагрузки, но раз в 10-15 лет рекомендую проверять целостность оболочек. Слежу за тем, чтобы в щитке не скапливалась пыль, которая может скрыть цветовые метки.
Альтернативные методы обозначения
Если цветовой маркировки недостаточно, использую буквенные обозначения. L — для фазы, N — для рабочего нуля, PE — для защитного заземления. В больших промышленных щитах применяю цифровую маркировку каждой жилы. Для сложных проектов рисую схемы в специализированном ПО, где каждый кабель имеет свой уникальный номер, привязанный к плану помещения.

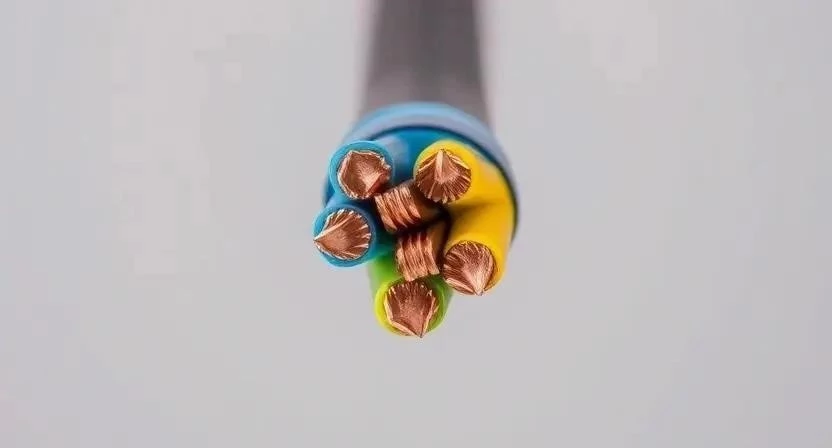

| Тип сети | Цвет фазы | Цвет нуля (N) | Цвет земли (PE) |
|---|---|---|---|
| Однофазная | Коричневый/Черный | Синий/Голубой | Желто-зеленый |
| Трехфазная (L1) | Коричневый | Синий/Голубой | Желто-зеленый |
| Трехфазная (L2) | Черный | Синий/Голубой | Желто-зеленый |
| Трехфазная (L3) | Серый | Синий/Голубой | Желто-зеленый |
| Старый стандарт | Белый/Красный | Черный/Синий | Отсутствует/Любой |
Ответы на частые вопросы
Какой цвет у нулевого провода по ГОСТу?
Согласно стандарту, нулевой рабочий проводник всегда окрашивается в синий или голубой цвет.
Можно ли использовать любой цвет для заземления?
Нет, это категорически запрещено. Только желто-зеленое сочетание допустимо для заземления, чтобы любой электрик сразу видел защитный провод.
Что делать, если все провода одного цвета?
В такой ситуации я использую метод прозвонки мультиметром и обязательно наношу цветные термоусадочные трубки или изоленту на концы каждой жилы.
Чем отличается маркировка в однофазной и трехфазной сети?
В однофазной сети одна фаза (обычно коричневая), в трехфазной — три разные фазы (коричневый, черный, серый), что позволяет распределять нагрузку.
Где посмотреть актуальный текст ГОСТа?
Актуальные нормы содержатся в ПУЭ (Правила устройства электроустановок) и соответствующих государственных стандартах РФ.
Обязательна ли маркировка в частном доме?
Да, это вопрос безопасности. Даже если вы единственный хозяин, через время вы можете забыть, какая линия куда идет.
Как пометить фазы в трехфазной сети?
Используйте стандартную тройку цветов: L1 — коричневый, L2 — черный, L3 — серый.
Что означает желто-зеленый провод?
Это защитный проводник (заземление), который отводит ток утечки в землю, предотвращая удар током при прикосновении к корпусу прибора.
Меры безопасности: При работе с электричеством обязательно используйте диэлектрические перчатки и очки. Никогда не работайте под напряжением. При использовании химических очистителей в коробках обеспечьте проветривание помещения. Помните, что работа на высоте требует использования устойчивых лестниц.
