Пожары из-за коротких замыканий часто начинаются с незаметного окисления контактов или перегрузки старых линий. Профессиональная диагностика одного объекта занимает от 1 до 3 часов, а стоимость выезда специалиста начинается от 3000 рублей. Правильный поиск перегрева проводки тепловизором позволяет обнаружить слабые места в сети до того, как изоляция кабеля начнет плавиться. Это самый быстрый способ обеспечить электробезопасность здания.
Базовые принципы тепловизионного контроля
Прежде чем приступать к работе, я всегда напоминаю о правилах безопасности. Работа с электричеством требует использования диэлектрических перчаток и защитных очков. Важно понимать концепцию теплового следа: любой ток, проходя через сопротивление (например, плохой контакт), выделяет тепло. Именно этот избыточный нагрев мы и ищем.
Критически важно, чтобы электросеть была под нагрузкой. Если все выключатели выключены, провода будут иметь комнатную температуру, и прибор ничего не покажет. Я обычно включаю в сеть мощные обогреватели или чайники, чтобы создать реальный рабочий поток электронов. Только при таком подходе можно увидеть реальную картину распределения тепла в кабелях.
Расходные материалы для работы
Для качественной фиксации проблемных зон одного прибора недостаточно. Мне всегда нужны средства разметки, чтобы потом не гадать, где именно в стене находится точка перегрева. Также пригодятся материалы для первичной изоляции, если диагностика выявила открытые повреждения.
- Маркеры перманентные (черный, красный) для разметки стен;
- Малярный скотч для временных меток;
- Изолента ПВХ разных цветов;
- Термоусадочные трубки (разных диаметров);
- Специальные салфетки для очистки контактов от пыли;
- Спиртовой раствор для обезжиривания поверхностей;
- Стяжки пластиковые для фиксации проводов в щитке;
- Бумажные стикеры для маркировки автоматов.
При выборе оборудования я ориентируюсь на следующие параметры:
| Характеристика | Бытовой прибор | Профессиональный тепловизор | Влияние на результат |
|---|---|---|---|
| Разрешение матрицы | 80×60 или 160×120 | 320×240 и выше | Четкость детализации мелких контактов |
| Тепловая чувствительность (NETD) | > 100 мК | < 50 мК | Способность видеть малые разницы температур |
| Диапазон температур | до 150°C | до 550°C и выше | Возможность замера сильного перегрева |
| Частота обновления | 9 Гц | 25-50 Гц | Плавность картинки при движении |
| Точность замера | ± 2-5°C | ± 1-2°C | Достоверность данных для ПУЭ |

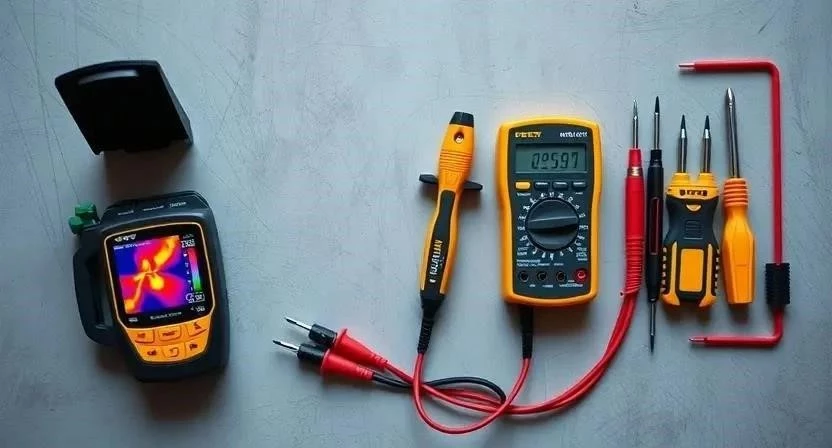

Инструментальный набор для мастера
Помимо основного сканера, в моем чемодане всегда лежит набор проверочного оборудования. Тепловизор показывает, где греется, а мультиметр помогает понять, почему это происходит. Индикатор напряжения обязателен для проверки наличия фазы перед тем, как лезть руками в щиток.
- Тепловизор (инфракрасная камера);
- Мультиметр цифровой для замера напряжения и сопротивления;
- Индикатор напряжения (бесконтактный или отвертка);
- Набор диэлектрических отверток (крест, шлиц);
- Фонарь налобный с мощным световым потоком;
- Токовые клещи для замера фактической нагрузки;
- Щетка с жестким ворсом для очистки панелей.
Часто возникает вопрос: купить свой прибор или арендовать? Для разовой проверки дома покупка дорогого оборудования не имеет смысла. Я рекомендую аренду профессионального устройства на сутки — это выйдет дешевле и даст гораздо более точную картинку, чем дешевый китайский модуль.
Подготовка пространства
Свободный доступ к электроузлам — залог быстрого обследования. Я начинаю с того, что отодвигаю мебель от распределительных щитов и розеток. Если шкаф перекрывает кабельную трассу, его придется сдвинуть, иначе тепловизор зафиксирует только температуру ДСП, а не провода внутри стены.
Особое внимание уделяю доступности соединительных коробок. Если они заштукатурены, я помечаю их примерное расположение по чертежам или по памяти. Важно, чтобы между прибором и объектом не было лишних преград, так как инфракрасное излучение не проходит сквозь плотные материалы.
Работа с поверхностями
Чистота панелей напрямую влияет на точность замера. Пыль и грязь работают как теплоизолятор, искажая показания датчика. Я тщательно очищаю лицевые части щитков и внутренние поверхности от накопившегося мусора с помощью щетки и сжатого воздуха.
Снимаю все декоративные крышки с розеток и выключателей. Это позволяет прибору «видеть» непосредственно места соединений жил. Также я замеряю температуру воздуха в помещении. Если в комнате очень жарко или работает кондиционер, это может создать температурные помехи и ложные градиенты на тепловой карте.
Алгоритм проведения диагностики
Процесс обследования я разделяю на четкие этапы. Я заметил, что системный подход позволяет не пропустить даже мелкую точку перегрева в дальнем углу комнаты.
- Настройка прибора (5-10 мин). Выбираю подходящую палитру (обычно «железо» или «радуга») и выставляю коэффициент излучения (emissivity) для пластика и меди.
- Создание нагрузки (15-20 мин). Включаю в сеть все мощные потребители: чайник, стиральную машину, обогреватели. Жду 10 минут, чтобы кабели прогрелись.

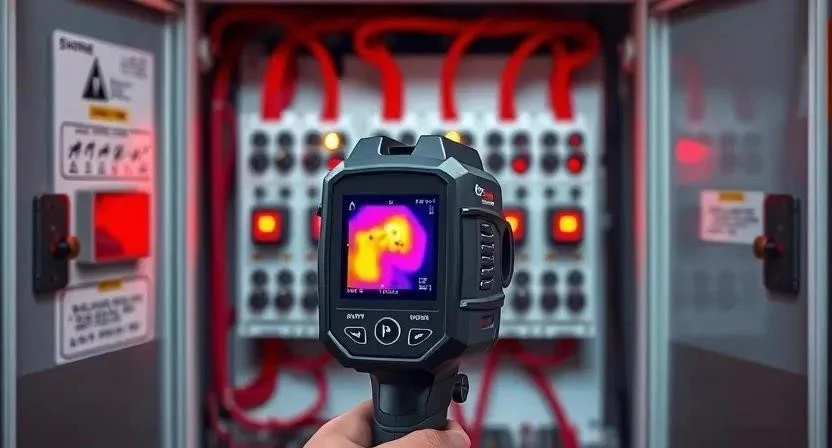

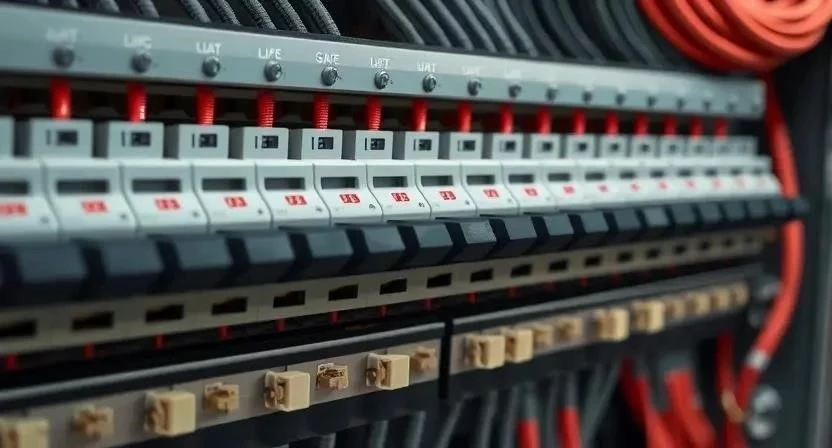

- Сканирование главного щита (15 мин). Осматриваю автоматические выключатели и шины. Ищу яркие пятна на контактах.
- Проверка соединительных коробок (20 мин). Прохожу по всем точкам разветвления сети, фиксируя аномалии.
- Осмотр розеток и выключателей (30 мин). Проверяю каждое гнездо. Перегрев в розетке часто говорит о плохом зажиме провода.
- Отслеживание трасс (20 мин). Веду тепловизором вдоль стен, чтобы найти скрытые очаги нагрева внутри перекрытий.
- Анализ градиента (10 мин). Сравниваю температуру фазного и нулевого проводов. Большая разница указывает на перекос нагрузки.
- Фиксация максимумов (5 мин). Делаю снимки самых горячих точек с указанием точного места.
- Сверка с ПУЭ (10 мин). Сопоставляю замеры с нормами допустимого нагрева для данного типа изоляции.
- Картография (15 мин). Рисую схему помещений с нанесенными зонами риска.
Пример из практики: Однажды я обнаружил сильный перегрев в распределительной коробке за кухонным гарнитуром. Владелец жаловался на запах паленого пластика, но визуально всё было в порядке. Тепловизор показал температуру 85°C в одной точке — там просто окислилась скрутка старого алюминия с медью.
Технические тонкости измерений
Важнейший нюанс — коэффициент излучения. Блестящие металлические поверхности (например, медные шины) работают как зеркала для ИК-лучей. Я часто вижу, как новички принимают отражение своего собственного тепла за перегрев провода. Чтобы этого избежать, я использую матовую изоленту или специальный спрей, который делает поверхность «видимой» для датчика.
Температура окружающей среды также играет роль. Если за окном мороз, а стена холодная, контраст будет выше, и найти перегрев проще. В жару разница температур сокращается, поэтому время выдержки прибора в одной точке я увеличиваю до 3-5 секунд для стабилизации замера.
Типичные промахи новичков
Самая грубая ошибка — сканирование сети без нагрузки. В таком режиме тепловизор бесполезен, так как нет тока — нет и нагрева. Еще одна проблема — игнорирование отражений от глянцевых панелей щитка. Я помню случай, когда мастер принял отражение лампы в глянцевом пластике за короткое замыкание и едва не разобрал весь щит впустую.
Неправильная интерпретация цветов тоже встречается часто. Если не настроить шкалу температур, обычный теплый угол комнаты может выглядеть как «пожар» на экране. Я всегда калибрую прибор по объекту с известной температурой перед началом работ.
Финансовая сторона вопроса
Стоимость диагностики зависит от того, кто выполняет работу. Самостоятельный поиск требует затрат на аренду, в то время как профессиональный аудит включает в себя отчет и гарантии.
| Статья расходов | Своими руками (аренда) | Профессиональный мастер | |
|---|---|---|---|
| Оборудование (сутки) | 1500 — 3000 руб. | Включено в стоимость | — 2000 руб. |
| Работа по диагностике | 0 руб. | 3000 — 7000 руб. | + 5000 руб. |
| Расходные материалы | 500 — 1000 руб. | 500 — 1000 руб. | 0 руб. |
| Составление отчета/карты | Самостоятельно | Включено | — 1000 руб. |
| 2000 — 4000 руб. | 3500 — 8000 руб. | Экономия до 4000 руб. |
Для оценки степени опасности я использую следующую таблицу режимов:
| Режим | Температура | Состояние | Действие |
|---|---|---|---|
| Норма | до 40°C | Стабильная работа | Плановый осмотр |
| Предупреждение | 40 — 70°C | Повышенный износ/окисление | Протяжка контактов |
| Критический | выше 70°C | Риск плавления изоляции | Немедленная замена |
Действия после обнаружения проблем
Когда точки перегрева найдены, начинается этап устранения. Первым делом я провожу протяжку всех винтовых соединений в щитке и розетках. Часто проблема решается простым затягиванием клеммы, которая ослабла со временем из-за температурных расширений.
Если изоляция кабеля уже почернела или стала хрупкой, такой участок нужно безжалостно вырезать и заменить на новый. Я рекомендую составить график повторных обследований: для жилых домов достаточно одного раза в два года, для коммерческих объектов с высокой нагрузкой — раз в полгода.
Другие способы проверки
Тепловизор — это «глаза», но иногда нужны и другие инструменты. Я часто использую токовые клещи, чтобы проверить, не превышена ли допустимая нагрузка на конкретный автомат. Это позволяет понять, греется провод из-за плохого контакта или из-за того, что на него «повесили» слишком много приборов.
Визуальный осмотр с полным разбором щитка помогает найти следы копоти, которые тепловизор может не заметить, если ток в данный момент не течет. Также полезно проверить сопротивление изоляции с помощью мегомметра — это единственный способ узнать о микротрещинах в оболочке провода.
Пример из опыта: В одном из домов я скомбинировал тепловизор и токовые клещи. Прибор показал нагрев кабеля в стене, а клещи подтвердили, что через линию идет 30А при расчете на 16А. В итоге выяснилось, что сосед подключил свою технику к моей линии через общую коробку.
Пошаговый чек-лист проверки сети
| Этап | Что проверить | Ожидаемый результат |
|---|---|---|
| Подготовка | Нагрузка на сеть | Все мощные приборы включены |
| Щиток | Автоматы и шины | Отсутствие пятен выше 50°C |
| Розетки | Места зажима жил | Температура совпадает с комнатной |
| Коробки | Скрутки и клеммники | Отсутствие локальных перегревов |
| Трассы | Проход через стены | Равномерный тепловой фон |
Ответы на частые вопросы
Можно ли видеть провода сквозь бетон?
Напрямую — нет. Тепловизор видит не сам провод, а тепло, которое передается на поверхность стены. Если перегрев сильный, на бетоне появится «тепловое пятно».
Какая температура считается критической?
Для большинства бытовых кабелей ПВХ критической считается температура выше 70-80°C. При таких значениях изоляция начинает деградировать.
Нужно ли выключать свет при диагностике?
Наоборот, всё должно быть включено. Если выключить свет и приборы, вы не найдете перегрев, так как исчезнет источник тепла.
Как часто проверять проводку?
В старых домах (старше 20 лет) рекомендую делать обследование раз в год. В новостройках достаточно одного раза в 3-5 лет.
Поможет ли тепловизор найти обрыв?
Только если обрыв сопровождается коротким замыканием или утечкой тока, которая вызывает нагрев. Просто «мертвый» провод прибор не увидит.
Какой тепловизор выбрать для дома?
Для простых задач подойдет модель с разрешением 160×120. Если планируете заниматься этим профессионально, берите прибор с чувствительностью ниже 50 мК.
Безопасно ли это для пользователя?
Да, тепловизор — это бесконтактный прибор. Вы не касаетесь токоведущих частей, что делает метод одним из самых безопасных в электрике.
