Электромонтаж для сплит-системы: материалы и инструменты

Монтаж сплит-системы начинается с организации надежного электропитания. Ошибка в выборе кабеля или номинала защиты может привести к перегреву стен или постоянному срабатыванию защиты. Обычно прокладка отдельной линии занимает от 4 до 8 часов, а стоимость материалов для стандартной комнаты составляет от 2 000 до 5 000 рублей. Правильная проводка для кондиционера гарантирует стабильную работу компрессора и безопасность жильцов.

Основы электротехнического расчета перед стартом

Прежде чем покупать кабель, я всегда оцениваю мощность кондиционера в БТЕ (BTU). Важно учитывать не только номинальное энергопотребление, но и пусковые токи. В момент старта компрессор потребляет в 3-5 раз больше энергии, чем при обычной работе. Если общая электросеть в квартире старая, такая нагрузка может вызвать просадку напряжения. Поэтому я рекомендую проверять состояние щитка и затяжку всех контактов до начала монтажа.

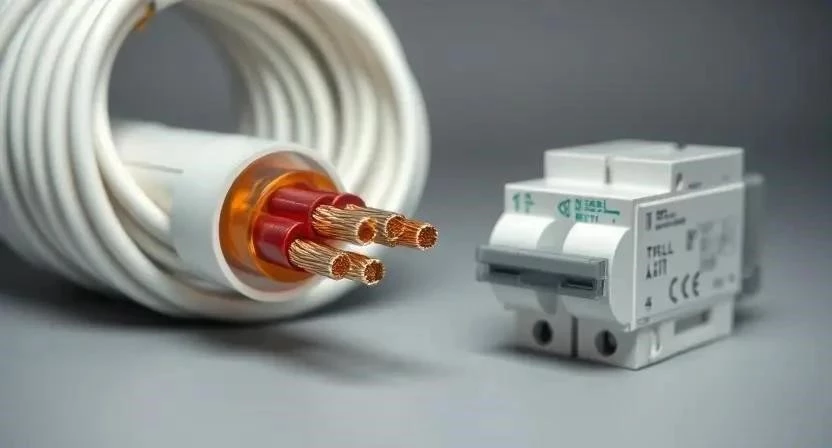

Перечень необходимых материалов

Для качественного электромонтажа я использую только сертифицированную продукцию. Основной выбор — медный кабель для кондиционера марки ВВГнг-LS. Индекс «нг-LS» означает, что изоляция не поддерживает горение и имеет низкое дымовыделение, что критично для жилых помещений.

• Кабель ВВГнг-LS 3х2.5 мм² (основная магистраль)
• Автоматический выключатель (номинал согласно мощности)
• Гофрированная труба ПВХ (диаметр 16 или 20 мм)
• Подрозетники для вывода кабеля
• Клеммники WAGO или винтовые зажимы
• Дюбель-хомуты для крепления гофры
• Грунтовка глубокого проникновения
• Изолента ПВХ или термоусадочные трубки

Расход материалов зависит от длины трассы от щитка до внутреннего блока. В среднем на одну комнату уходит 15-25 метров кабеля.

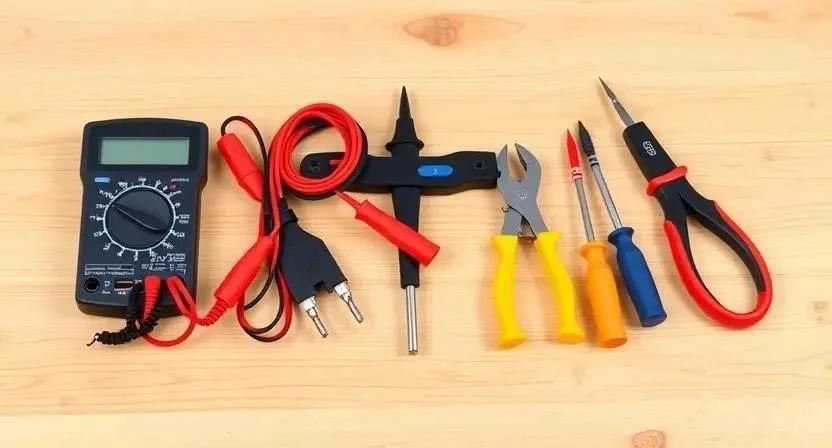

Инструментарий для электромонтажа

Работа с электрикой не терпит импровизаций с инструментами. Для штробления стен я использую профессиональный штроборез, чтобы не превратить комнату в пылевую ловушку. Если бюджет ограничен, можно арендовать оборудование в специализированных центрах.

• Перфоратор с насадками для сверления и долбления
• Штроборез с пылесосом
• Стриппер для зачистки изоляции проводов
• Мультиметр для проверки напряжения и целостности
• Набор диэлектрических отверток
• Строительный уровень
• Плоскогубцы и бокорезы

Организация рабочего пространства

Перед началом работ я расчищаю зону монтажа. Мебель отодвигаю к центру комнаты, а пол и оставшиеся вещи накрываю плотной полиэтиленовой пленкой. Пыль от бетона проникает везде, поэтому герметизация пространства обязательна. На этом этапе я окончательно определяю трассу прокладки кабеля от распределительного щита до места установки внутреннего блока, стараясь избегать пересечений с водопроводными трубами.

Подготовка стен под проводку

Разметка штроб выполняется с помощью уровня и карандаша. Я всегда закладываю небольшой запас по длине кабеля у блоков. После разметки приступаю к сверлению отверстий и штроблению. Важно соблюдать глубину паза, чтобы кабель в гофре сидел плотно и не выпирал после заделки. После этого я тщательно очищаю штробы от строительного мусора пылесосом и наношу грунтовку. Это нужно для того, чтобы штукатурка при заделке пазов имела отличную адгезию и не треснула со временем.

Технология монтажа по шагам

Я выстроил четкий алгоритм действий, который позволяет избежать ошибок. Вот как выглядит процесс установки электропроводки для сплит-системы:

1. Расчет нагрузки и выбор автомата (15 мин). Определяю мощность блока, рассчитываю силу тока и подбираю номинал защиты.
2. Подбор кабеля (10 мин). Выбираю сечение ВВГнг-LS, исходя из длины линии и мощности.
3. Прокладка гофры (40 мин). Закрепляю гофрированную трубу в штробах с помощью дюбель-хомутов.
4. Затяжка кабеля (30 мин). Аккуратно протягиваю медный провод сквозь гофру, избегая перекручивания.

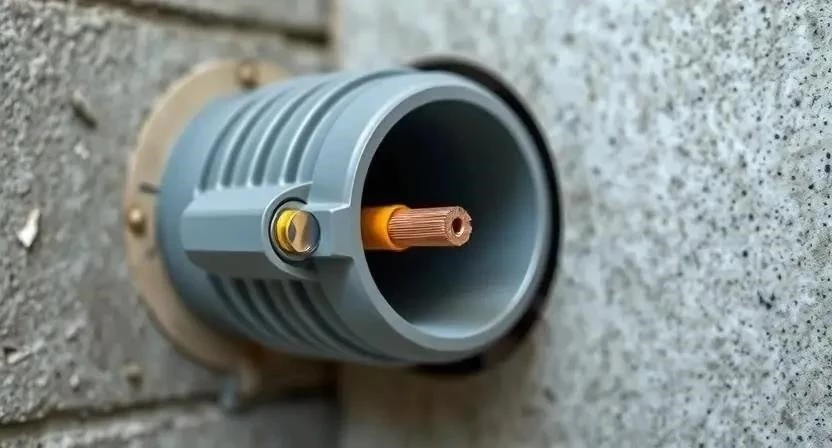

5. Установка вывода (30 мин). Монтирую подрозетник или вывожу кабель в точке подключения внутреннего блока.

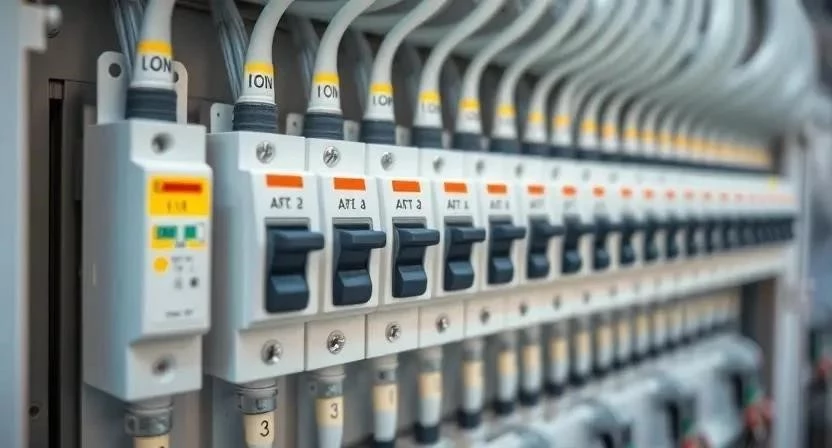

6. Работа в щитке (30 мин). Подключаю жилы кабеля (фаза, ноль, земля) к соответствующим шинам распределительного щита.
7. Монтаж автомата (20 мин). Устанавливаю автоматический выключатель на DIN-рейку.
8. Подключение к блокам (40 мин). Соединяю кабель с клеммниками внутреннего и внешнего блоков кондиционера.
9. Проверка линии (15 мин). Использую мультиметр для проверки отсутствия короткого замыкания и наличия заземления.
10. Тестовый запуск (20 мин). Включаю питание и проверяю работу системы в разных режимах.

Однажды я забыл проверить целостность линии мультиметром перед тем, как заштукатурить стены. В итоге обнаружил обрыв жилы при запуске и был вынужден вскрывать свежий слой отделки. Теперь этот шаг для меня священен.

Технические нюансы и требования ПУЭ

При монтаже я строго следую правилам ПУЭ. Особое внимание уделяю температурному режиму кабеля: при высокой нагрузке провод не должен греться. В месте выхода кабеля на улицу к внешнему блоку я обязательно использую герметик, чтобы влага не попала внутрь стены. Изоляция ПВХ должна быть совместима с материалами гофры. Помните, что заземление — это не формальность, а защита от поражения током при пробое изоляции компрессора.

Типичные ошибки при электромонтаже

Новички часто пытаются сэкономить, что приводит к печальным последствиям. Я выделил основные промахи:

1. Использование кабеля сечением 1.5 мм² для мощных систем (перегрев провода).
2. Полный отказ от заземления (риск удара током от корпуса).
3. Установка автомата на 25А вместо 16А (автомат не сработает при перегрузке кабеля, и тот сгорит).
4. Соединение проводов скрутками (окисление и плохой контакт).
5. Прокладка кабеля без гофры в бетонных стенах (невозможность замены при обрыве).

Я однажды видел работу «мастера», который подключил мощную мульти-сплит систему кабелем 1.5 мм². При максимальном охлаждении изоляция провода стала мягкой от перегрева. Я немедленно заменил его на 2.5 мм², чтобы избежать пожара.

Финансовый расчет и экономия

Стоимость прокладки кабеля зависит от того, делаете вы это сами или нанимаете профи. Расчет сечения провода и выбор автомата — это база, которая определяет итоговую смету.

Сам я сэкономил около 3000 рублей на одном из объектов, выполнив штробление самостоятельно. Однако это заняло у меня целые выходные, в то время как профи с оборудованием справился за 3 часа.

Эксплуатация и проверка системы

После завершения работ электросеть требует минимального, но регулярного ухода. Раз в год я рекомендую проверять затяжку винтовых контактов в распределительном щитке. От вибраций или перепадов температур они могут ослабнуть, что приведет к искрению. Также полезно контролировать температуру корпуса автомата во время пиковых нагрузок в июле. Срок службы качественной изоляции ВВГнг-LS составляет около 30 лет, если кабель не подвергался механическим повреждениям.

Варианты подключения и защита

Существует два основных подхода к питанию: отдельная линия от щитка или подключение в общую сеть комнаты. Я всегда настаиваю на отдельной линии. Это исключает перегрузку розеток, в которые включены чайник или компьютер. Для дополнительной безопасности рекомендую использовать УЗО (устройство защитного отключения) или дифференциальный автомат. Они спасут жизнь, если произойдет утечка тока на корпус кондиционера, мгновенно отключив питание.

Ответы на частые вопросы

Можно ли использовать кабель 1.5 мм²?
Для маломощных моделей (до 2 кВт) технически можно, но я рекомендую 2.5 мм² как стандарт для силовых линий. Это дает запас прочности и исключает нагрев.

Какой автомат лучше: 10А или 16А?
Для большинства бытовых сплит-систем оптимален автомат на 16А. Он выдержит пусковые токи и защитит кабель сечением 2.5 мм².

Нужен ли отдельный автомат для каждого блока?
Нет, внутренний и внешний блоки обычно запитаны от одной линии. Один автомат на всю систему — это стандарт.

Можно ли подключать кондиционер к обычной розетке?
Можно, если розетка рассчитана на 16А и подключена качественным кабелем. Но прямой вывод из стены в клеммник надежнее.

Что будет, если не сделать заземление?
На корпусе может появиться потенциал в несколько вольт. Это ощущается как легкое «покалывание» при касании, но при серьезной поломке может быть опасно.

Какой кабель лучше: ВВГ или NYM?
Для скрытой проводки в гофре ВВГнг-LS идеален. NYM более гибкий и удобен в монтаже, но дороже и имеет другую структуру изоляции.

Можно ли прокладывать проводку по потолку?
Да, это частое решение. Главное — использовать гофру и надежно фиксировать её к перекрытию.

Как проверить работоспособность линии до включения кондиционера?
С помощью мультиметра в режиме прозвонки проверьте отсутствие замыкания между фазой, нулем и землей. Затем замерьте напряжение на выходе.

Меры безопасности:
При работе с электричеством обязательно используйте диэлектрические перчатки и очки. Все работы в щитке проводите только при полностью отключенном вводном автомате. Не работайте с проводами с мокрыми руками. При штроблении стен используйте респиратор, чтобы не вдыхать бетонную пыль.
