Изоляция электрических соединений требует максимальной герметичности и прочности для предотвращения коротких замыканий. Процесс установки одной трубки занимает от 5 до 10 минут, а стоимость одного элемента составляет всего несколько рублей. Термоусадочные трубки для изоляции позволяют создать защитный слой, который плотно облегает провод. Правильный подход гарантирует безопасность всей электросети в помещении.
Особенности подготовки к работе
Сложность данной задачи оценивается как низкая, однако она требует базовых навыков работы с электрикой. Я всегда рекомендую предварительно отключить питание в сети, чтобы избежать удара током. Время выполнения одного соединения с учетом подготовки поверхности составит около 15 минут. Термоусадку лучше всего применять там, где обычная изолента может отклеиться из-за перепада температур или влажности. Это идеальный вариант для автомобильной проводки или уличного освещения.
Что подготовить из расходников

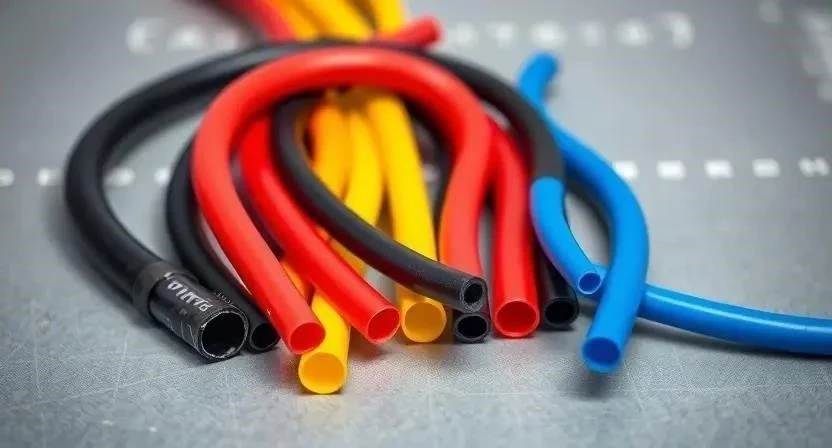

Для качественного монтажа нужно заранее подобрать тип трубки. Я обычно выбираю между стандартными вариантами и моделями с внутренним клеевым слоем. Клеевая термоусадка незаменима, если соединение будет находиться в сыром подвале или на улице, так как клей заполняет все пустоты. Расчет количества производится исходя из длины каждого соединения с запасом в 1-2 сантиметра с каждой стороны.
- Тонкостенные трубки для мелкой электроники.
- Толстостенные варианты для силовых кабелей.
- Трубки с клеевым слоем для гидроизоляции.
- Цветные трубки для маркировки фаз.
- Термоусадка с повышенной температурной стойкостью.
- Варианты с коэффициентом усадки 2:1.
- Специальные трубки с коэффициентом усадки 3:1 или 4:1.
- Радиоизоляционные трубки для экранирования.
Приобрести материалы можно в специализированных магазинах электрики или крупных строительных гипермаркетах. Средняя цена за метр обычной трубки варьируется от 20 до 100 рублей в зависимости от диаметра.
| Сечение провода (мм²) | Рекомендуемый диаметр трубки (мм) | Коэффициент усадки | Результат прижима | Область применения |
|---|---|---|---|---|
| 0.5 — 0.75 | 2.0 — 3.0 | 2:1 | Плотный | Низковольтные цепи |
| 1.5 | 3.0 — 4.0 | 2:1 | Средний | Освещение |
| 2.5 | 4.0 — 5.0 | 2:1 | Средний | Розеточные группы |
| 4.0 — 6.0 | 6.0 — 8.0 | 3:1 | Очень плотный | Силовые линии |
| 10.0 и выше | 12.0 — 15.0 | 3:1 | Герметичный | Вводные кабели |
Инструментарий для монтажа

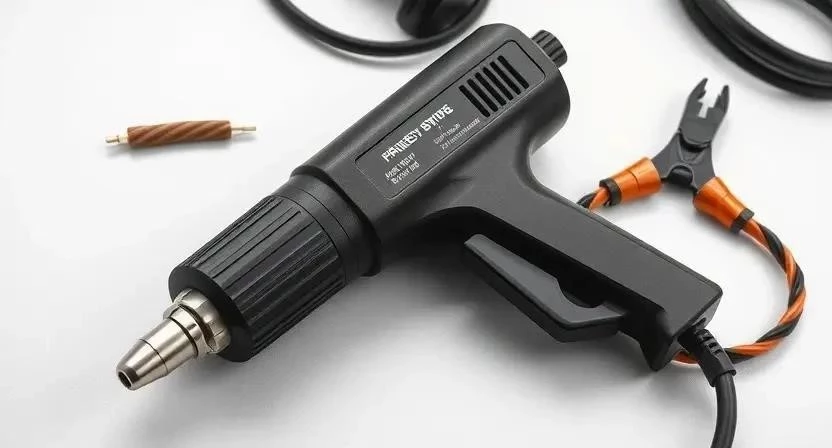

Основным инструментом является промышленный или строительный фен. Он обеспечивает равномерный прогрев по всему периметру. В качестве бюджетной альтернативы можно использовать зажигалку, но я не советую делать так с толстостенными трубками, так как открытый огонь часто оставляет прогары. Для подготовки проводов понадобятся острый нож и стриппер для быстрой зачистки изоляции. Плоскогубцы пригодятся для обжима соединений.
- Строительный фен с регулировкой температуры.
- Стриппер для снятия изоляции.
- Канцелярский или строительный нож.
- Пассатижи или плоскогубцы.
- Зажигалка (для мелких работ).
- Термостойкие перчатки.
- Линейка для разметки длины.
Если строительного фена нет в наличии, его можно взять в аренду в строительном центре. Это выйдет дешевле, чем покупать дорогой инструмент для разовой задачи.
| Инструмент | Назначение | Плюсы | Минусы | Примерная цена |
|---|---|---|---|---|
| Строительный фен | Равномерный нагрев | Скорость, качество | Цена, габариты | 1500 — 4000 руб. |
| Зажигалка | Локальный нагрев | Доступность, компактность | Риск прожечь трубку | 30 — 100 руб. |
| Газовая горелка | Мощный нагрев | Высокая температура | Опасно, перегрев | 500 — 1200 руб. |
| Стриппер | Зачистка жил | Скорость, точность | Узкий профиль | 400 — 1500 руб. |
| Нож | Резка трубки | Универсальность | Трудоемкость | 100 — 500 руб. |
Организация рабочего пространства
Безопасность при работе с нагревательными приборами стоит на первом месте. Я всегда освобождаю стол от легковоспламеняющихся предметов, таких как газеты, тряпки или пластиковые упаковки. Рабочее место должно быть хорошо освещено. Обязательно обеспечьте приток свежего воздуха, так как при нагреве некоторых видов пластика может выделяться специфический запах. Подложите под провода негорючую подложку, например, лист металла или керамическую плитку, чтобы не испортить поверхность стола.
Подготовка проводов к изоляции
Чистота поверхности напрямую влияет на адгезию и надежность соединения. Сначала необходимо удалить окислы с медных жил с помощью мелкой наждачной бумаги или специального очистителя. Зачистка изоляции должна быть аккуратной, чтобы не повредить сами жилы провода. Я проверяю целостность каждой жилы: если есть надломы, такой участок лучше обрезать и зачистить заново. Концы проводов выравниваются, чтобы соединение не получилось слишком громоздким. Только после этого я убеждаюсь, что все элементы готовы к финальному монтажу.
Процесс монтажа по этапам
Соблюдение последовательности действий исключает вероятность того, что вы забудете надеть трубку на провод. Я помню, как однажды забыл про этот шаг и мне пришлось полностью перепаивать соединение в распределительной коробке. Чтобы этого не случилось, следуйте данной инструкции.
- Подбор диаметра. Выберите трубку, которая свободно надевается на провод, но при этом имеет подходящий коэффициент усадки для плотного обжима. (Время: 1 мин)
- Установка трубки. Наденьте отрезок термоусадки на одну из жил до того, как начнете соединять провода. (Время: 30 сек)
- Соединение жил. Выполните скрутку, пайку или обжим контактов. Убедитесь, что соединение механически прочное. (Время: 3-5 мин)
- Позиционирование. Сдвиньте трубку так, чтобы она полностью закрывала место соединения и заходила на изоляцию основного кабеля на 1-2 см с каждой стороны. (Время: 30 сек)
- Нагрев. Направьте струю горячего воздуха из фена на центр трубки. Плавно перемещайте инструмент от центра к краям, чтобы избежать появления пузырей воздуха. (Время: 1-2 мин)
- Контроль усадки. Внимательно следите, как пластик обжимает провод. Поворачивайте кабель, чтобы прогрев был равномерным по всему периметру. (Время: 1 мин)
- Проверка герметичности. Если используется клеевая трубка, по краям должен появиться небольшой выступ прозрачного клея — это признак полной герметичности. (Время: 30 сек)
- Финальный осмотр. Дайте соединению остыть и проверьте плотность прилегания трубки пальцами. (Время: 2 мин)
При использовании фена держите его на расстоянии 5-10 см от поверхности. Слишком близкое расположение приведет к оплавлению материала.
Технические нюансы и рекомендации
Температурный режим зависит от типа материала: большинство трубок начинают сжиматься при 70-120 градусах Цельсия. Влажность воздуха практически не влияет на процесс, но важно, чтобы сами провода были сухими перед монтажом. Время полного остывания составляет около 2-3 минут; до этого момента соединение нельзя подвергать механическим нагрузкам. Я заметил, что разные типы пластиков могут по-разному реагировать на нагрев, поэтому всегда тестирую небольшой кусочек трубки на ненужном обрывке провода.
Типичные ошибки новичков
Самая частая проблема — перегрев. Если слишком долго держать фен на одном месте, трубка может начать пузыриться или даже обуглиться. Однажды я слишком сильно перегрел тонкую трубку зажигалкой, и она просто превратилась в уголек, после чего пришлось все переделывать. Также часто ошибаются с выбором диаметра: слишком большая трубка не обеспечит плотного прилегания, а слишком маленькая просто не налезет на провод. В сырых зонах новички часто забывают использовать клеевой слой, из-за чего вода проникает внутрь и вызывает коррозию меди.
Чтобы исправить ошибку с неправильным диаметром, можно использовать несколько слоев трубок разного размера, но это крайняя мера.
Расчет затрат на изоляцию
Стоимость материалов для термоусадки минимальна по сравнению с затратами на профессионального электрика. При самостоятельном выполнении работ основная сумма уходит на покупку инструмента, если его нет в доме.
| Статья расходов | Количество (на 10 соединений) | Цена за ед. | Своими руками (руб) | С мастером (руб) |
|---|---|---|---|---|
| Термоусадочные трубки | 1 метр | 50 руб/м | 50 | 100 |
| Электроэнергия (фен) | ~0.5 кВт | 6 руб/кВт | 3 | 0 |
| Работа мастера | 10 шт. | 150 руб/шт | 0 | 1500 |
| Амортизация инструмента | — | — | 100 | 0 |
| — | — | 153 | 1600 |
Экономия при самостоятельном монтаже составляет более 1400 рублей на каждые 10 соединений.
Эксплуатация после монтажа
Я рекомендую проверить соединения через месяц после установки, особенно если они подвергаются вибрациям или перепадам температур. Срок службы качественной термоусадки составляет от 10 до 25 лет. В агрессивных средах (повышенная влажность, воздействие масел) рекомендуется использовать только специализированные полиолефиновые трубки. При обнаружении трещин или отслоений изоляцию следует заменить немедленно.
Сравнение с другими методами изоляции
Выбор метода зависит от условий эксплуатации. Когда я пробовал заменить термоусадку обычной изолентой в автомобиле, она размоталась через месяц из-за жары в салоне. Жидкая изоляция удобна для сложных форм, но требует длительного времени высыхания. Клеевые колпачки хороши для распределительных коробок, но не дают такой гибкости, как трубки.
| Метод | Водонепроницаемость | Долговечность | Сложность монтажа | Цена |
|---|---|---|---|---|
| Термоусадка | Высокая (с клеем) | Очень высокая | Средняя | Низкая |
| Изолента ПВХ | Низкая | Средняя | Очень низкая | Очень низкая |
| Жидкая изоляция | Средняя | Высокая | Низкая | Средняя |
| Клеевые колпачки | Средняя | Высокая | Низкая | Средняя |
Для максимальной надежности я использую следующую комбинацию правил выбора:
- Для уличных сетей — только клеевая термоусадка.
- Для быстрой починки мелких проводов — обычная трубка + зажигалка.
- Для силовых кабелей — толстостенная трубка с коэффициентом 3:1.
- Для маркировки — цветные трубки.
- Для защиты от вибраций — сочетание обжима и термоусадки.
Ответы на популярные вопросы
Можно ли использовать зажигалку вместо фена?
Да, для тонких трубок и мелких работ это допустимо. Однако есть риск пережечь пластик или оставить копоть. Для профессионального результата используйте фен.
Как выбрать диаметр трубки?
Диаметр должен быть чуть больше внешнего диаметра провода. Ориентируйтесь на таблицу подбора и коэффициент усадки: чем он выше, тем больше может быть начальный диаметр.
В чем разница между обычной и клеевой термоусадкой?
Обычная просто сжимается, создавая механический барьер. Клеевая при нагреве выделяет термопластичный клей, который герметизирует соединение, защищая его от воды и воздуха.
Можно ли использовать термоусадку на силовых кабелях?
Безусловно. Для этого выбирайте толстостенные трубки с высоким коэффициентом усадки, чтобы обеспечить достаточную толщину диэлектрического слоя.
Что делать, если трубка слишком велика?
Если коэффициент усадки не позволяет плотно обжать провод, используйте трубку меньшего диаметра или наденьте несколько слоев разного размера.
Как термоусадка ведет себя на морозе?
Качественные полиолефиновые трубки сохраняют гибкость и прочность при низких температурах, не трескаясь.
Можно ли надеть трубку после того, как провода уже соединены?
Нет, это невозможно, так как трубка надевается через торец провода. Придется либо переделывать соединение, либо использовать альтернативы вроде жидкой изоляции.
Сколько слоев термоусадки достаточно для надежной изоляции?
В большинстве случаев достаточно одного слоя подходящей толщины. Для особо ответственных узлов можно использовать два слоя: первый для плотного обжима, второй — для дополнительной защиты.
