Промышленный монтаж электропроводки в цеху требует строгого соблюдения ПУЭ и ГОСТ. Ошибка в выборе системы ведет к перегреву кабелей или их повреждению. Кабельные лотки для промышленного монтажа решают задачу упорядочивания трасс. Средняя стоимость одного метра готовой линии с работой составляет около 2500 рублей. Монтаж одного пролета занимает от 3 до 6 часов. Правильный подход гарантирует безопасность всего объекта.
Суть и назначение системы
Кабельный лоток представляет собой открытую конструкцию для поддержки и защиты электрических линий. Он служит каркасом, который удерживает провода, предотвращая их провисание и перехлест. В промышленной электрике такая система незаменима для организации кабельного менеджмента. Лоток защищает изоляцию от механических воздействий и обеспечивает естественное охлаждение жил за счет вентиляции. Это основа любой современной электрощитовой или производственной площадки.
Основные типы конструкций

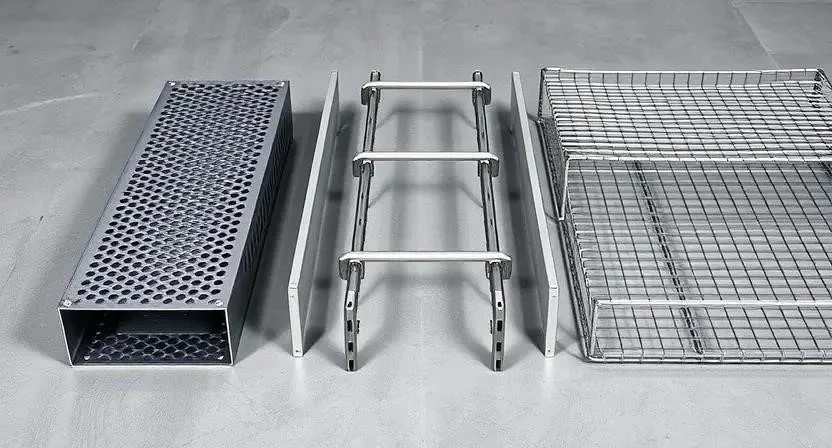

Выбор типа зависит от веса кабеля и условий среды. Лестничные варианты подходят для тяжелых силовых линий. Перфорированные модели обеспечивают баланс между защитой и вентиляцией. Сплошные лотки используют там, где нужна максимальная изоляция от внешних факторов. Проволочные системы идеальны для легких линий связи. Я всегда подбираю тип лотка исходя из суммарного веса всех кабелей на метр трассы.
| Тип лотка | Назначение | Максимальная нагрузка | Особенности |
|---|---|---|---|
| Лестничный | Силовые кабели большого сечения | Высокая | Лучший теплоотвод |

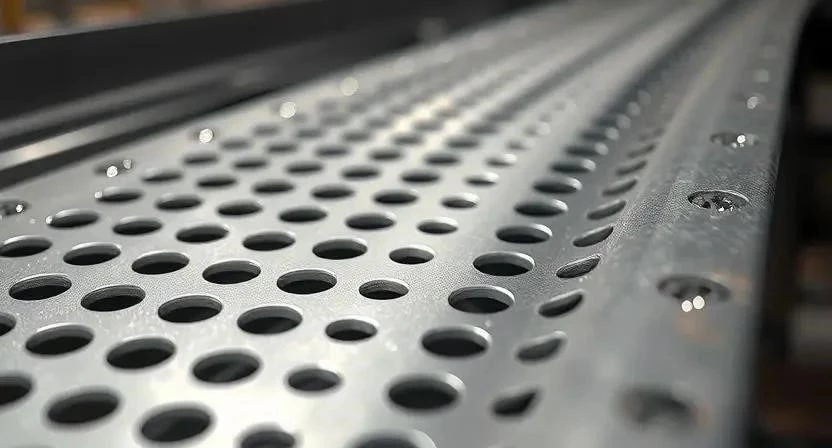

| Перфорированный | Универсальный монтаж | Средняя | Удобная фиксация стяжками |
| Сплошной | Защита от пыли и мелкого мусора | Средняя | Минимальная вентиляция |
| Проволочный | Слаботочные сети, IT-инфраструктура | Низкая | Легкость и гибкость монтажа |
| С крышкой | Повышенная механическая защита | Средняя | Защита от падения предметов |
Материалы и технические параметры
Сталь с оцинковкой остается лидером в промышленности. Она прочная и долговечная. Алюминий выбирают для агрессивных сред из-за его природной коррозийной стойкости. Пластик применяют в узких зонах или там, где нужна полная диэлектрическая изоляция. Толщина стенок напрямую влияет на жесткость конструкции. Я считаю, что для промышленных цехов толщина металла должна быть не менее 1.5 мм, чтобы избежать деформации при укладке.
| Характеристика | Оцинкованная сталь | Алюминий | ПВХ/Пластик |
|---|---|---|---|
| Толщина стенок | 1.0 – 2.0 мм | 1.5 – 3.0 мм | 2.0 – 5.0 мм |
| Влагостойкость | Высокая (с покрытием) | Очень высокая | Абсолютная |
| Класс горючести | НГ (не горючий) | НГ (не горючий) | Г1-Г2 (самозатухающий) |
| Срок службы | 20-30 лет | 40-50 лет | 10-15 лет |
Где используют кабельный менеджмент

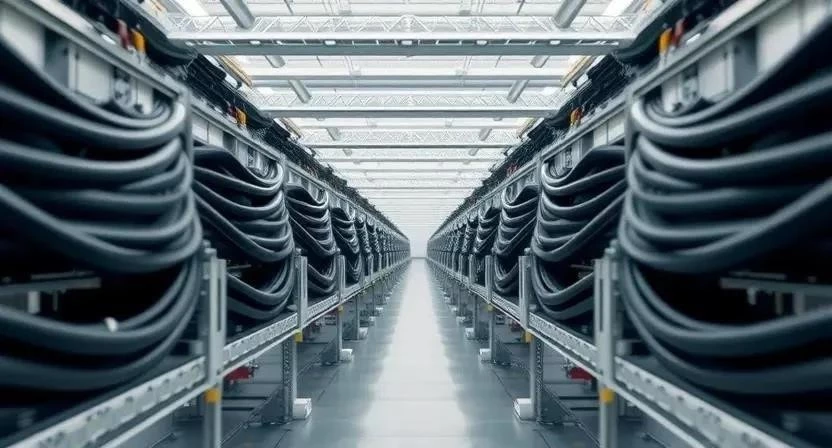

Система востребована в цехах, на огромных складах и в дата-центрах. Заводы с химическим производством требуют использования специальных антикоррозийных покрытий. В электрощитовых лотки помогают разделить силовые и контрольные линии, чтобы избежать наводок. Существуют ограничения: в зонах с экстремальным нагревом пластик запрещен. Совместимость обеспечивается за счет стандартных размеров, что позволяет комбинировать лотки разных серий.
Процесс установки по шагам
Монтаж требует точности. Однажды я сэкономил на шаге консолей и лоток прогнулся под весом силового кабеля. Теперь ставлю опоры строго каждые 1.5 метра. Работа начинается с разметки трассы с учетом радиусов изгиба. Важно помнить про заземление каждого сегмента. Я часто вижу, как новички забывают об этом, что превращает всю трассу в один большой проводник при пробое.
Необходимые материалы:
- Металлические лотки (основные секции)
- Консоли или подвесы (кронштейны)
- Болты М8 с гайками и шайбами
- Дюбель-анкеры для бетона
- Соединительные пластины
- Кабельные стяжки из нейлона или стали
- Провод заземления (ПВ-3)
- Герметик для стыков (при необходимости)
Инструменты для работы:
- Перфоратор с бурами по бетону
- Лазерный уровень или отвес
- Болгарка (УШМ) с отрезным диском
- Набор гаечных ключей
- Шуруповерт
- Рулетка и маркер
- Клещи для стяжек
- Разметка трассы и точек крепления консолей (30-60 мин).
- Сверление отверстий в перекрытии или стенах (1-2 часа).

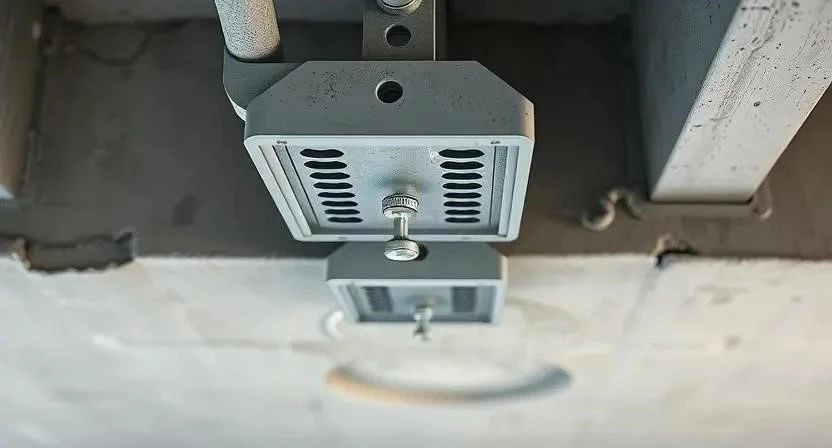

- Установка и выравнивание консолей по уровню (2-3 часа).
- Нарезка лотков по длине с зачисткой кромок (1 час).
- Сборка секций лотков на соединителях (2 часа).
- Монтаж собранных секций на консоли (2 часа).
- Организация общего контура заземления (1 час).
- Укладка кабелей с соблюдением разделения по типам (3-5 часов).
- Фиксация кабелей стяжками через каждые 50 см (2 часа).
- Финальная проверка затяжки всех болтовых соединений (1 час).
Меры безопасности: Обязательно используйте защитные очки при резке металла и респиратор при сверлении бетона. Работа на высоте выполняется только с сертифицированных лесов или стремянок. Проверяйте отсутствие скрытой проводки в стенах перед сверлением.
Как рассчитать количество материалов
Для расчета длины лотка берется общая протяженность трассы с прибавкой 5-10% на обрезки и повороты. Количество консолей определяется формулой: (Длина / Шаг крепления) + 1. Заполнение сечения лотка не должно превышать 40% для обеспечения вентиляции. Если набить лоток доверху, кабели перегреются, и изоляция начнет трескаться.
| Элемент | Кол-во на 10 м трассы | Средняя цена за ед. | |
|---|---|---|---|
| Лоток перфорированный (200мм) | 10 м | 600 руб/м | 6000 |
| Консоль монтажная | 7 шт | 350 руб/шт | 2450 |
| Комплект метизов (болты/дюбели) | 1 набор | 1200 руб/набор | 1200 |
| Соединители | 8 шт | 150 руб/шт | 1200 |
| Стяжки кабельные | 100 шт | 5 руб/шт | 500 |
Выбор бренда и сертификация
На рынке представлены как премиальные европейские бренды, так и доступные отечественные заводы. Разница заключается в качестве цинкового покрытия. Дешевые лотки начинают ржаветь через два года в сырых помещениях. Я рекомендую выбирать продукцию с сертификатом соответствия ГОСТ. Это гарантирует, что нагрузочные характеристики соответствуют заявленным в паспорте.
Преимущества и недостатки
Система имеет свои сильные и слабые стороны. Я считаю, что открытый монтаж всегда выигрывает в обслуживании.
Плюсы:
- Легкий доступ к любому кабелю для замены.
- Эффективный отвод тепла от силовых жил.
- Возможность быстрого добавления новых линий.
- Высокая механическая прочность конструкции.
- Простота интеграции в общую систему заземления.
- Снижение затрат на трудоемкую прокладку в трубах.
Минусы:
- Значительный вес всей конструкции.
- Высокая стоимость качественного металла.
- Открытость кабелей для пыли и грязи.
- Длительное время первичного монтажа.
- Необходимость защиты в зонах возможного удара.
Лоток против труб и каналов
Сравнение помогает понять, почему в промышленности доминируют лотки. Трубы хороши для точечного вывода, но на больших объемах они становятся кошмаром монтажника.
| Параметр | Кабельный лоток | Гофротруба/Труба | Кабель-канал (ПВХ) |
|---|---|---|---|
| Скорость укладки кабеля | Очень высокая | Низкая | Средняя |
| Охлаждение кабеля | Отличное | Плохое | Среднее |
| Доступ к линии | Свободный | Затруднен | Средний |
| Стоимость монтажа | Средняя | Высокая | Низкая |
| Защита от среды | Средняя | Высокая | Средняя |
Стоимость и нюансы закупки
Цена зависит от типа покрытия: горячее цинкование дороже, но служит дольше. Размер лотка также влияет на стоимость — чем шире полка, тем выше цена за метр. При закупке советую брать запас соединителей и метизов, так как они часто теряются при монтаже. Ищите поставщиков, которые предлагают комплексную поставку с аксессуарами, чтобы не собирать заказ по всему городу.
Практический опыт эксплуатации
На одном объекте я использовал алюминий вместо стали в условиях высокой влажности. Это увеличило смету, но за пять лет покрытие даже не пожелтело. В другом случае столкнулся с проблемой вибрации оборудования, из-за чего болты в лотках начали раскручиваться. Решил проблему установкой пружинных шайб (гроверов) на каждое соединение. Также заметил, что использование пластиковых стяжек в горячих цехах — ошибка; они просто плавятся, и кабели начинают сползать.
Часто задаваемые вопросы
Нужно ли заземлять каждый сегмент лотка?
Да, это обязательно по ПУЭ. Каждый разрыв в соединителе должен быть перемычкой из медного провода.
Какой максимальный пролет между опорами?
Обычно от 1.5 до 2.5 метров. Точное расстояние зависит от веса кабелей и толщины металла лотка.
Можно ли укладывать силовые и слаботочные кабели в одном лотке?
Не рекомендуется. Если это необходимо, используйте разделительную перегородку из металла или пластика.
Как рассчитать радиус изгиба?
Радиус должен быть не менее 10 диаметров самого толстого кабеля в трассе, чтобы не повредить жилы.
Что делать, если лоток проходит через стену?
Используйте гильзу и обязательно заделайте зазор негорючим противопожарным составом.
Какое покрытие выбрать для пищевого цеха?
Лучше всего подойдет нержавеющая сталь или алюминий, так как они не вступают в реакцию с моющими средствами.
Как крепить кабель в лестничном лотке?
Используйте стальные хомуты или специализированные зажимы, так как пластик может быть недостаточно прочен для тяжелых кабелей.
