Как правильно паять провода

Создание надежного электрического контакта — это базовая задача при любом ремонте электропроводки. Ошибка в этом процессе часто приводит к короткому замыканию или локальному перегреву, что чревато пожаром. Обычно пайка одного соединения занимает от 10 до 15 минут, а стоимость расходных материалов остается минимальной. Чтобы понять, как паять провода правильно, нужно строго соблюдать технологию. Качественный монтаж гарантирует отсутствие потерь проводимости в узле.

Основы перед началом работы

Процесс пайки относится к работам средней сложности. Для старта достаточно базовых навыков работы с электроинструментом и понимания того, что такое фаза и ноль. Я всегда рекомендую начинать с тренировок на обрывках кабеля, чтобы почувствовать температуру жала. Важно обеспечить в помещении приток свежего воздуха, так как пары флюса при нагреве могут вызвать раздражение слизистых. Оптимальная температура в комнате должна быть выше +15 градусов, иначе припой будет остывать слишком быстро, создавая дефекты.

Расходные материалы для монтажа

Для качественного результата нельзя использовать случайные припои. Лучше всего подходит оловянно-свинцовый сплав (например, ПОС-61), который обладает отличной текучестью. Флюс (канифоль или паяльная кислота) необходим для удаления окислов с поверхности меди. Термоусадочные трубки заменяют старую изоленту, обеспечивая герметичность и плотное прилегание к проводу.

• Припой ПОС-61 (в проволоке или трубке) — основной сплав.
• Канифоль твердая — классический флюс для электроники.
• Флюс жидкий (активный) — для быстрого лужения.
• Термоусадочная трубка (разных диаметров) — для изоляции.
• Спирт изопропиловый — для очистки места пайки.
• Мелкая наждачная бумага (Р600) — для зачистки жил.
• Олово чистое — для специфических соединений.
• Очиститель для жала паяльника — чтобы металл не обгорал.

Расход материалов зависит от количества соединений. На один узел уходит примерно 2-5 см припоя и 3-5 см термоусадки.

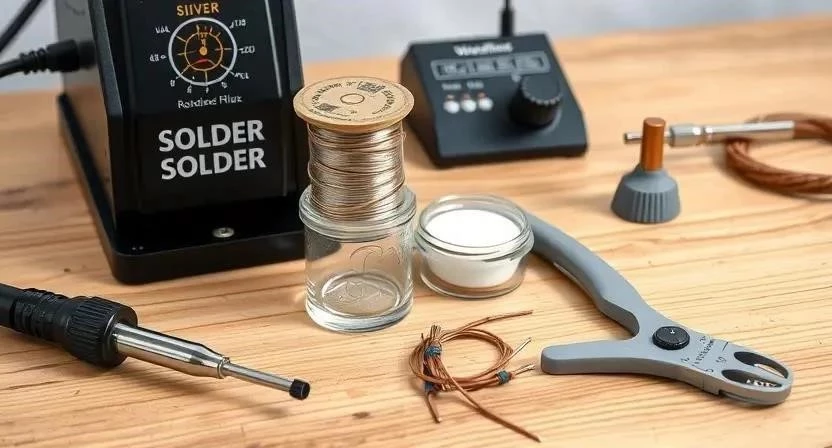

Инструментарий мастера

Правильный выбор инструмента определяет скорость и качество работы. Паяльник мощностью 40-60 Вт считается универсальным для бытовых проводов сечением до 2.5 мм². Слишком слабый инструмент не прогреет жилу, а слишком мощный — расплавит изоляцию. Подставка обязательна, чтобы не прожечь стол. Губка или металлическая стружка нужны для постоянной очистки жала от нагара.

Мультиметр поможет проверить целостность цепи после завершения всех работ. Стриппер или острый нож используются для аккуратного снятия оболочки, чтобы не перерезать тонкие медные волоски.

Организация рабочего пространства

Рабочее место должно быть устойчивым и освещенным. Я всегда застилаю поверхность силиконовым ковриком или листом оргалита, так как капли припоя могут оставить неубиваемые дырки на столе. Пожарная безопасность превыше всего: рядом должен быть стакан с водой или огнетушитель. Обязательно откройте окно или включите вытяжку, чтобы дым от канифоли не скапливался в легких.

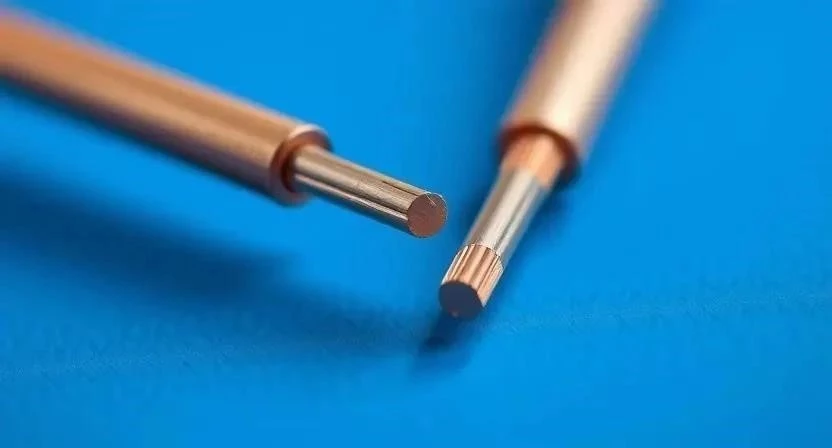

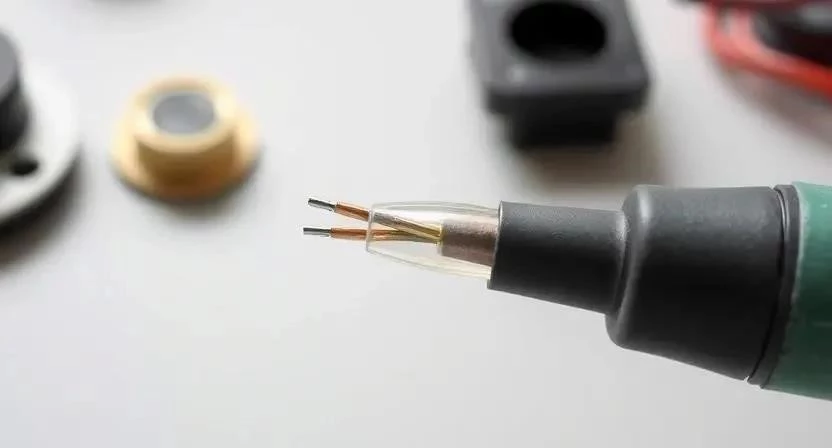

Подготовка проводов к пайке

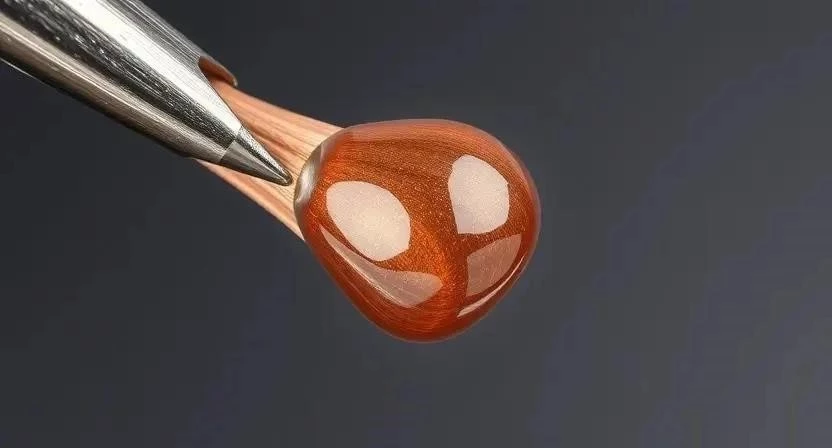

Чистота металла — залог того, что припой «прилипнет» к жиле. Сначала аккуратно снимается изоляция. Если провод многожильный, его нужно плотно скрутить пальцами. Окислы удаляются наждачкой или зачистным ножом до появления характерного блеска меди. После этого следует лужение — процесс покрытия жилы тонким слоем припоя.

Я заметил, что новички часто пропускают этап очистки, изящно полагая, что флюс всё исправит. В итоге припой скатывается в шарики и не проникает внутрь скрутки. Готовый к пайке провод выглядит как серебристый металлический стержень, который легко принимает тепло.

Пошаговая технология пайки

1. Разогрев (3-5 мин). Включаю паяльник и жду полного прогрева. Проверяю чистоту жала, протирая его влажной губкой.
2. Зачистка (1-2 мин). Снимаю изоляцию с концов проводов на длину 2-3 см. Слежу, чтобы не повредить медные жилы.
3. Флюсование (30 сек). Окунаю зачищенные концы в расплавленную канифоль или наношу жидкий флюс кисточкой.
4. Лужение первой жилы (1 мин). Прикладываю жало с каплей припоя к проводу. Металл должен равномерно обволочь медь.
5. Лужение второй жилы (1 мин). Повторяю процедуру для второго провода. Теперь оба конца готовы к соединению.
6. Формирование контакта (1 мин). Соединяю провода скруткой или методом наложения. Я предпочитаю плотную скрутку для механической прочности.
7. Подача припоя (1 мин). Прижимаю жало к соединению и касаюсь припоем. Жидкий металл затекает в пространство между жилами.
8. Прогрев (30 сек). Удерживаю жало еще несколько секунд, чтобы припой пропитал всю толщину скрутки.
9. Удаление излишков (30 сек). Если образовался большой наплыв, аккуратно убираю его, чтобы соединение не стало слишком громоздким.
10. Охлаждение (1 мин). Оставляю соединение в покое. Нельзя дуть на него или обмакивать в воду — возникнут внутренние напряжения.
11. Очистка (1 мин). Протираю место пайки спиртом, чтобы удалить остатки активного флюса, который может вызвать коррозию.
12. Изоляция (2 мин). Надеваю термоусадку и прогреваю её зажигалкой или феном до плотного обжима.

Важный нюанс: если вы видите, что припой лег неровно или имеет матовый серый цвет, значит, произошел перегрев или недогрев. Такое соединение нужно переделать.

Технические тонкости процесса

Температурный режим критически важен. Для меди оптимально 300-350 градусов. Если держать жало слишком долго, изоляция начнет плавиться и затекать в зону контакта, что ухудшит проводимость. Время контакта жала с металлом не должно превышать 5-7 секунд. При высокой влажности воздуха припой хуже растекается, поэтому в дождливую погоду я использую чуть больше флюса.

Разбор типичных ошибок

Самая опасная ошибка — «холодная пайка». Она возникает, когда припой не расплавился полностью или провод сдвинулся во время застывания. Визуально такой шов выглядит зернистым и тусклым. Еще одна проблема — избыток припоя. Огромная капля металла создает лишнее напряжение в проводе, и он может переломиться.

Однажды я перегрел тонкий провод в цепи датчика, и изоляция оплавилась на сантиметр дальше места пайки. Пришлось перерезать весь участок кабеля. Чтобы этого избежать, я теперь использую специальные зажимы, которые отводят тепло от изоляции.

Расчет затрат и экономия

Самостоятельная пайка обходится в разы дешевле вызова электрика. Основные траты приходятся на покупку базового набора инструментов, который останется в хозяйстве на годы.

Контроль качества и эксплуатация

После остывания я обязательно проверяю соединение мультиметром в режиме прозвонки. Сопротивление в точке пайки должно стремиться к нулю. Визуально проверяю, чтобы термоусадка полностью закрывала все оголенные участки. Качественно пропаянный провод служит десятилетиями, так как он не подвержен окислению, в отличие от простой скрутки.

Альтернативные методы соединения

Пайка — не единственный способ. В зависимости от задачи можно использовать и другие варианты.

1. Обжимные гильзы. Требуют специального кримпера. Очень надежны в силовых сетях.
2. Клеммники WAGO. Самый быстрый вариант. Не требуют инструментов, но стоят дороже.
3. Сварка проводов. Максимальная прочность, но требует дорогого оборудования.
4. Винтовые зажимы. Классика, но со временем контакт ослабевает из-за вибраций.
5. Скрутка с изолентой. Самый ненадежный метод, запрещен по ПУЭ.

Ответы на частые вопросы

Чем отличается канифоль от флюса?
Канифоль — это природная смола, вид флюса. Флюс — общее название всех веществ, которые очищают металл при пайке. Существуют активные флюсы с кислотами, которые сильнее очищают, но требуют обязательного смывания.

Что делать если припой не липнет к проводу?
Скорее всего, поверхность окислена или жало паяльника грязное. Тщательно зачистите медь наждачкой и очистите кончик паяльника металлической губкой.

Можно ли паять алюминий обычным припоем?
Нет, обычный припой ПОС-61 к алюминию не прилипнет из-за плотной оксидной пленки. Нужен специальный флюс для алюминия.

Как выбрать мощность паяльника?
Для тонких проводов электроники хватит 25 Вт. Для бытовой проводки 1.5-2.5 мм² берите 40-60 Вт. Для толстых кабелей от 100 Вт.

Нужна ли скрутка перед пайкой?
Да, скрутка обеспечивает механическую прочность. Пайка же отвечает за идеальный электрический контакт.

Как правильно использовать термоусадку?
Сначала наденьте трубку на один из проводов, затем сделайте пайку и только потом сдвиньте трубку на соединение и прогрейте её.

Почему соединение греется при нагрузке?
Это признак «холодной пайки» или недостаточной площади контакта. Сопротивление в таком месте повышено, что вызывает нагрев. Такое соединение нужно перепаивать.
