Как правильно соединить медный и алюминиевый провод

Соединение разнородных металлов в электросети требует строгого соблюдения технологии. Неправильный монтаж приводит к окислению контакта и риску пожара. Обычно работа над одной точкой занимает от 15 до 30 минут, а стоимость расходников минимальна. Чтобы понять, как соединить медный и алюминиевый провод, нужно учитывать химические свойства материалов. Это обеспечит безопасность всего дома.

Основы электробезопасности и химия металлов

Медь и алюминий имеют разный электрический потенциал. При их прямом контакте возникает гальваническая пара. В условиях влажности начинается электрохимическая коррозия. Металлы окисляются. Сопротивление в месте стыка растет. Контакт начинает греться. Я часто видел последствия такой «экономии» в старых домах — оплавленная изоляция и черные нагары.

Делать обычную скрутку категорически запрещено. Она разбалтывается из-за разного коэффициента теплового расширения. Алюминий «течет» под давлением. Соединение ослабевает. Это прямой путь к короткому замыканию. Сложность задачи низкая, но цена ошибки слишком высока. Все работы проводятся строго при полном отсутствии напряжения в сети.

Подбор расходников для монтажа

Для надежного стыка нужны специальные переходники. Они исключают прямой контакт жил или обеспечивают надежный прижим. Я использую только сертифицированные компоненты, чтобы не переделывать работу через год.

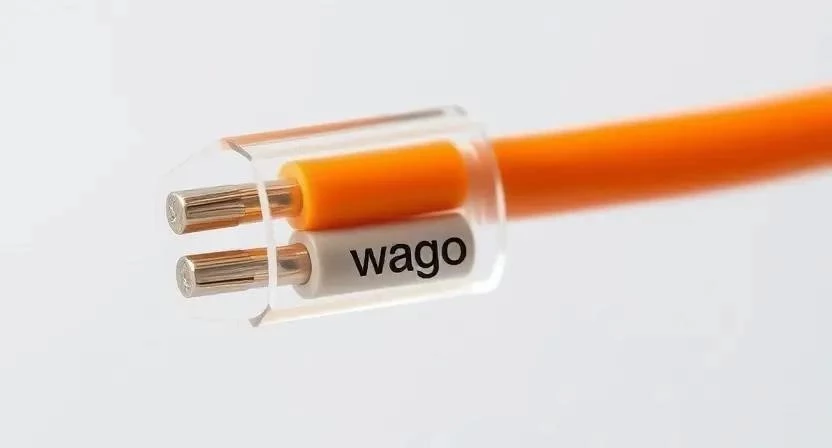

• Клеммники WAGO серии 221 (с рычажками)
• Пружинные зажимы WAGO серии 2273
• Винтовые клеммные колодки из поликарбоната
• Стальные гильзы (ГМЛ)
• Термоусадочные трубки диаметром 5-10 мм
• Изолента ПВХ на основе каучука
• Специальная токопроводящая паста
• Маркировочные бирки для фаз и ноля

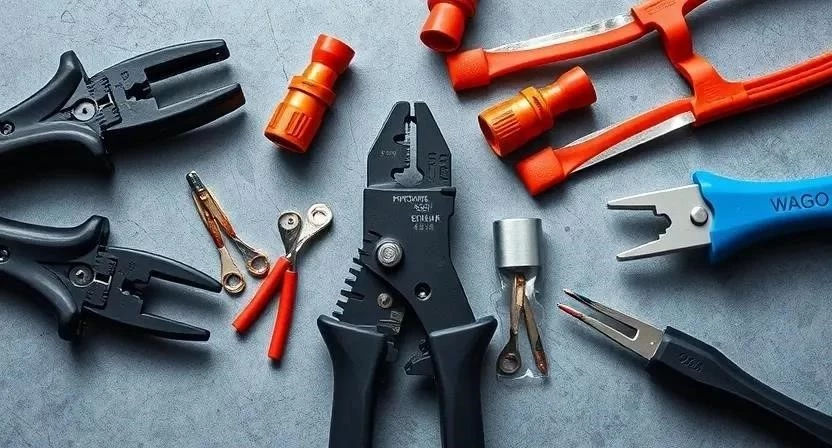

Инструментарий мастера

Качественный инструмент экономит время и бережет жилы от надрывов. Дешевые пассатижи часто заминают алюминий, что приводит к перелому провода.

• Стриппер для зачистки изоляции
• Отвертка крестовая (PH2)
• Отвертка шлицевая (плоская)
• Пассатижи с изолированными ручками
• Мультиметр или вольтметр
• Индикаторная отвертка
• Канцелярский нож с острым лезвием
• Фонарь налобный

Рекомендую купить стриппер даже для разовой работы. Он снимает оболочку, не повреждая тонкие жилки алюминия. Если инструмент дорогой, можно взять его в аренду в строительном магазине.

Организация рабочего пространства

Первым делом я полностью обесточиваю линию в электрощите. Выключаю соответствующий автомат. Проверяю отсутствие напряжения индикатором на каждом проводе. Это базовое правило выживания. В рабочей зоне должно быть хорошее освещение. Использую мощный налобный фонарь, чтобы видеть каждый миллиметр жилы. Если работаю в распределительной коробке, застилаю пол вокруг пленкой. Это помогает быстро собрать обрезки изоляции и мелкий мусор.

Работа с жилами проводов

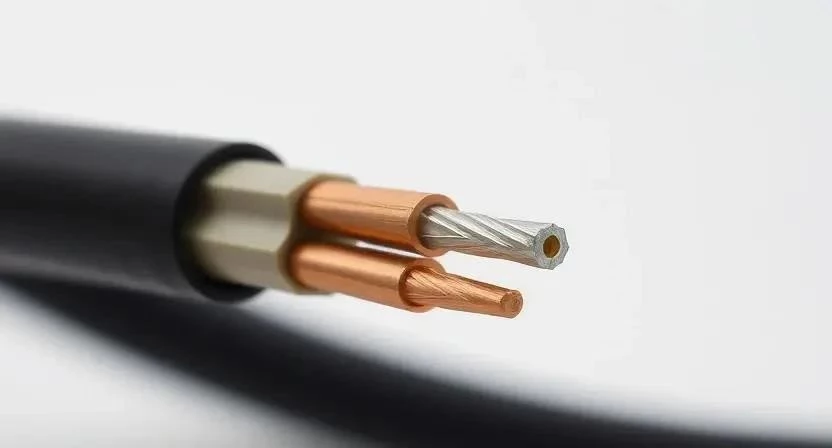

Алюминий покрыт невидимой пленкой оксида. Она работает как изолятор. Если ее не снять, контакт будет плохим. Я зачищаю жилу легкими движениями ножа или специальной щеткой. Важно не перерезать нити провода. Оптимальная длина зачистки — 10-12 мм для WAGO и 15 мм для винтовых зажимов. Перед монтажом обязательно проверяю сечение. Если алюминий 2.5 мм², а медь 1.5 мм², подбираю клемму, которая плотно зажмет оба варианта.

Технология соединения по шагам

Соблюдение последовательности исключает ошибки. Я всегда действую по четкому алгоритму.

1. Отключение питания и проверка индикатором (2 мин).
2. Зачистка изоляции концов проводов на нужную длину (3 мин).
3. Удаление окисного слоя с алюминия легким скребком (5 мин).
4. Подбор клеммника под конкретное сечение жил (2 мин).
5. Монтаж через WAGO: открываю рычаг, вставляю зачищенную жилу до упора, закрываю рычаг (5 мин).
6. Монтаж винтовым зажимом: зажимаю провода в разные отверстия, плотно затягиваю винт (5 мин).

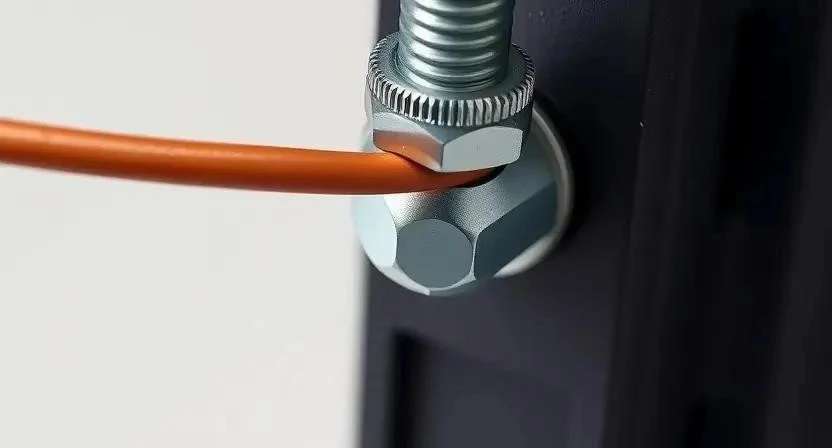

7. Создание болтового соединения: использую стальную перемычку, зажимаю медь и алюминий с разных сторон болтом (10 мин).
8. Изоляция стыка термоусадкой с прогревом феном или плотной обмоткой лентой (5 мин).
9. Повторная проверка надежности затяжки всех винтов (3 мин).
10. Тестовое включение под нагрузкой и замер температуры соединения пирометром (5 мин).

При использовании WAGO я обязательно слышу характерный щелчок. Если рычаг идет слишком легко, значит, провод не зафиксирован. В болтовых соединениях использую гроверные шайбы. Они предотвращают самооткручивание винта при вибрациях или температурных колебаниях.

Тонкости эксплуатации соединений

Температура в распределительной коробке не должна превышать 40-50 градусов. Если чувствуете запах горелого пластика — срочно отключайте сеть. Влажность воздуха сильно влияет на алюминий. В сырых помещениях (подвалы, гаражи) использую только герметичные клеммы или заливаю соединение компаундом. Винтовые соединения нужно подтягивать раз в год. Алюминий имеет свойство «усаживаться», и контакт ослабевает. Это критический момент для старой проводки.

Типичные промахи новичков

Многие пытаются упростить процесс, что приводит к авариям. Я составил список того, чего делать нельзя.

1. Прямая скрутка меди и алюминия без переходника.
2. Игнорирование зачистки окислов с алюминиевой жилы.
3. Использование клемм, рассчитанных на меньшее сечение провода.
4. Слишком сильная затяжка винта, приводящая к надрыву алюминия.
5. Отсутствие проверки напряжения перед началом работ.

Смета на монтаж одной точки

Самостоятельный монтаж обходится дешево. Основные затраты идут на качественные клеммы. Работа мастера стоит дороже, но дает гарантию.

Контроль состояния проводки

Срок службы WAGO при правильном монтаже достигает 20-30 лет. Винтовые зажимы живут меньше из-за окисления и ослабления прижима. Признаки износа: потемнение изоляции, мерцание света в комнате, характерный треск в коробке. Ревизию провожу раз в два года. Проверяю температуру контактов бесконтактным термометром. Если точка греется выше 60 градусов — соединение подлежит замене.

Другие способы решения проблемы

Если в квартире много таких соединений, я рекомендую полную замену алюминия на медь. Это единственный способ забыть о проблемах с электробезопасностью навсегда. В качестве альтернативы можно использовать специальные переходные муфты. Они представляют собой медную трубку, в которую запрессовывается алюминий. Это профессиональный промышленный метод. Однажды я рекомендовал владельцу сталинки заменить всю проводку, и он сэкономил на ремонте стен, который пришлось бы делать после пожара.

Ответы на частые вопросы

Можно ли использовать скрутку с изолентой?
Нет, это опасно. Скрутка разных металлов окисляется и греется, что ведет к пожару.

Какие клеммы WAGO подходят для алюминия?
Серия 221 с рычажками — лучший выбор. Они надежно фиксируют и медь, и алюминий.

Почему алюминий окисляется?
При контакте с кислородом воздуха на поверхности образуется слой оксида алюминия, который не проводит ток.

Что будет, если соединить напрямую?
Возникнет гальваническая пара, начнется коррозия, сопротивление вырастет, и место стыка начнет плавиться.

Нужно ли паять алюминий с медью?
Обычным припоем — нет. Требуются специальные флюсы, но для бытового ремонта это слишком сложно и ненадежно.

Как проверить качество соединения?
С помощью мультиметра (сопротивление должно быть близко к нулю) или замера температуры под нагрузкой.

Можно ли использовать стальные шайбы?
Да, в болтовых соединениях стальная шайба служит отличным посредником между медью и алюминием.

Сравнительная характеристика методов соединения

Подбор клемм по сечению провода

Чек-лист готовности монтажа

Меры безопасности: Всегда используйте диэлектрические перчатки и защитные очки при работе с обрезками проводов. При использовании термоусадочного фена не допускайте перегрева изоляции соседних жил. Работайте в проветриваемом помещении, если используете химические очистители или флюсы. Никогда не касайтесь оголенных проводов, даже если считаете, что питание отключено — всегда проверяйте индикатором.
