Защита электропроводки в помещениях с повышенными механическими нагрузками требует использования специализированных оболочек. Обычно такие работы оцениваются как средней сложности, а время выполнения монтажа в стандартной комнате занимает от одного до двух дней. Стоимость материалов зависит от выбранного диаметра и наличия изоляции, но в среднем обходится доступно. Правильный металлорукав для защиты проводки: как правильно выбрать и установить — эта задача требует строгого соблюдения норм безопасности.
Особенности подготовки к работе
Перед началом монтажа я всегда проверяю требования ПУЭ по защите проводки. Основная цель здесь — обеспечить механическую прочность и пожаробезопасность. Для работы потребуются базовые навыки электрика: умение пользоваться инструментом и понимание схем прокладки кабеля. Я обычно закладываю на процесс около 15-20 рабочих часов, включая разметку и финальное тестирование.
Подбор необходимых материалов
Выбор оболочки зависит от условий эксплуатации. Существуют варианты из оцинкованной стали без покрытия и изделия с ПВХ оболочкой, которые защищают от влаги и коррозии. Диаметр подбирается так, чтобы кабель внутри занимал не более 40% внутреннего пространства для обеспечения вентиляции и легкой протяжки.

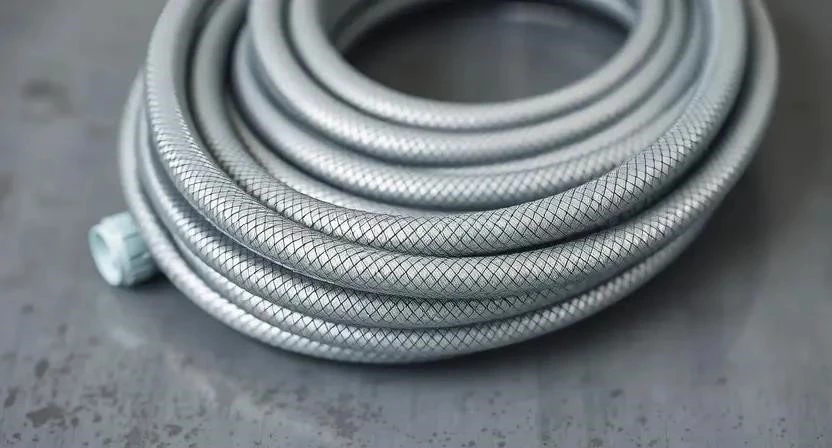

- Металлорукав в ПВХ изоляции (для влажных зон)
- Оцинкованный металлорукав без покрытия (для сухих помещений)
- Неразрезной стальной рукав (повышенная прочность)
- Пластиковые хомуты для крепления
- Металлические скобы-держатели
- Герметик силиконовый для вводов
- Заземляющие клеммы
- Изолента ПВХ для временной фиксации
Расход материала рассчитывается по длине трассы с добавлением 10% запаса на изгибы и обрезку.
| Тип рукава | Диаметр (мм) | Примерная цена за метр | Расход на 10 м трассы |
|---|---|---|---|
| Без ПВХ | 16 | 60-90 руб. | 11 м |
| Без ПВХ | 20 | 80-110 руб. | 11 м |
| С ПВХ | 16 | 120-160 руб. | 11 м |
| С ПВХ | 20 | 150-200 руб. | 11 м |
| С ПВХ | 25 | 180-250 руб. | 11 м |
Инструментарий для монтажа
Для качественной установки не обойтись без специального набора. Я рекомендую использовать профессиональный труборез, так как обычные кусачки могут сплющить край рукава. Если нет возможности купить дорогой инструмент, его можно взять в аренду на несколько дней.
- Труборез по металлу — для ровного среза
- Кусачки или бокорезы — для подрезки проволоки
- Перфоратор с бурами 6 мм — для отверстий под дюбели
- Строительный уровень — чтобы линия была ровной
- Набор отверток (крестовая, плоская) — для затяжки хомутов
- Рулетка и маркер — для точной разметки
- Стриппер — для зачистки кабеля
Организация рабочего пространства
Сначала нужно полностью расчистить трассу прокладки. Я убираю всю мебель и лишний хлам, чтобы иметь свободный доступ к стенам. Если в комнате уже есть чистовая отделка, я застилаю пол плотной пленкой или картоном. Это защитит поверхность от металлической стружки и пыли при сверлении.
Подготовка поверхности к установке
Разметка линии прокладки выполняется строго по уровню. Я отмечаю точки крепления хомутов с шагом 50-80 см, чтобы рукав не провисал. После этого сверлю отверстия под дюбели. Важный момент: перед монтажом обязательно очищаю стену от пыли и мусора с помощью пылесоса или щетки, иначе крепления могут сесть неплотно.
Пошаговая технология монтажа
Процесс установки требует последовательности. Я всегда следую этому алгоритму, чтобы не переделывать работу дважды.
- Замер трассы (30 мин). Измеряю точное расстояние от щитка до точек подключения, учитывая все повороты.
- Нарезка рукава (20 мин). Режу металлорукав по размеру, оставляя запас по 5-10 см с каждой стороны.
- Протяжка кабеля (1-2 часа). Пропускаю кабель внутри рукава. Я однажды использовал стальную проволоку-протяжку (стакан), что позволило затянуть кабель через три поворота за пять минут.
- Фиксация к стене (2 часа). Креплю рукав хомутами к поверхности. Важно не перетягивать их слишком сильно, чтобы не деформировать оболочку.

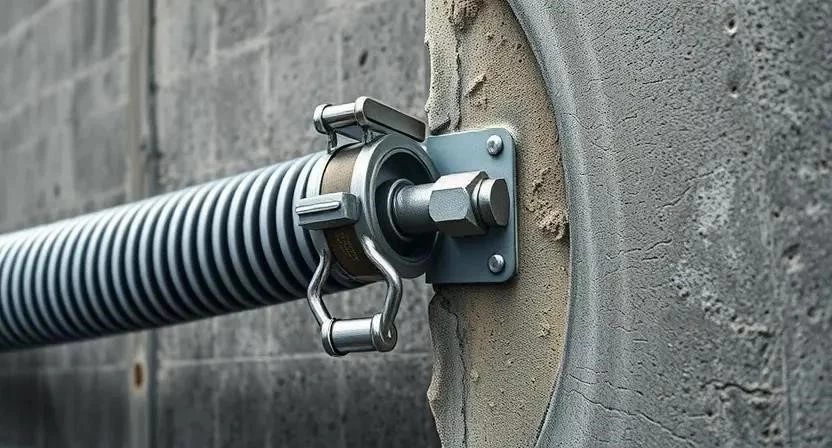

- Подключение к коробкам (1 час). Вывожу концы рукава в распределительные коробки, используя специальные вводы.
- Герметизация (30 мин). Обрабатываю места входа в коробки герметиком, чтобы внутрь не попала пыль или насекомые.
- Проверка креплений (30 мин). Прохожусь по всей линии, проверяя, чтобы рукав сидел плотно и не люфтил.
- Заземление (30 мин). Соединяю металлическую оболочку с контуром заземления. Я однажды пропустил этот этап, и после небольшого повреждения кабеля весь рукав оказался под напряжением — это было опасно, теперь заземляю всегда.
- Финальный осмотр (15 мин). Проверяю отсутствие острых краев и заломов на всей длине.
Технические нюансы и особенности
Соблюдение радиуса изгиба — критический момент. Слишком резкий поворот приведет к залому, который может перетереть изоляцию кабеля. Я стараюсь делать плавные дуги. Также важно проверять совместимость: для кабелей с ПВХ-изоляцией подходит любой рукав, но для специализированных огнестойких кабелей нужно выбирать соответствующие марки стали. Температурный режим эксплуатации стандартного оцинкованного рукава составляет от -60 до +300 градусов, что делает его идеальным для неотапливаемых чердаков.
Типичные ошибки новичков
Чаще всего начинающие делают слишком тугие изгибы, буквально сплющивая металл. Еще одна грубая ошибка — отсутствие заземления металлической части, что превращает защиту в потенциальный источник удара током. Часто выбирают слишком узкий диаметр, из-за чего кабель застревает при протяжке. Также встречается плохая фиксация: если ставить хомуты редко, рукав начинает провисать, что выглядит неопрятно и снижает защиту.
Расчет затрат на монтаж
Стоимость зависит от объема работ. Ниже приведена таблица для участка длиной 10 метров.
| Статья расходов | Количество | Средняя цена | |
|---|---|---|---|
| Металлорукав (с ПВХ) | 11 м | 150 руб/м | 1650 |
| Хомуты металлические | 15 шт | 20 руб/шт | 300 |
| Кабель ВВГнг 3х2.5 | 12 м | 70 руб/м | 840 |
| Расходники (дюбели, герметик) | 1 комплект | 400 руб | 400 |
| Вариант исполнения | Стоимость материалов | Стоимость работы | Общая сумма |
|---|---|---|---|
| Своими руками | 3190 руб. | 0 руб. | 3190 руб. |
| Мастер по электрике | 3190 руб. | 2500-4000 руб. | 5690-7190 руб. |
Эксплуатация после установки
После завершения работ рукав практически не требует ухода. Однако при проведении последующих ремонтов я рекомендую проверять целостность ПВХ оболочки. Если она треснула, ее нужно затянуть термоусадкой или специальной лентой. Срок службы качественного оцинкованного рукава в сухом помещении достигает 25-30 лет.
Сравнение с альтернативами

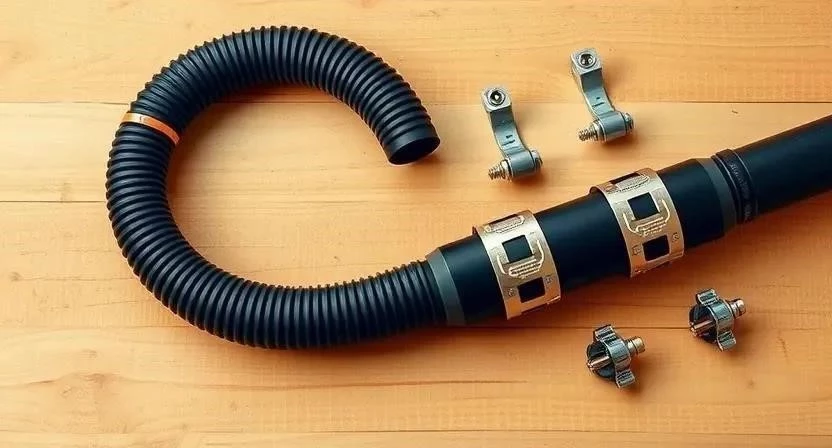

Металлорукав незаменим там, где возможны механические повреждения или грызуны. Пластиковая гофра дешевле и проще в монтаже, но ее легко перекусить или прожечь. Жесткие трубы обеспечивают максимальную защиту, но их крайне сложно гнуть.
| Характеристика | Металлорукав | Пластиковая гофра | Жесткая труба ПВХ |
|---|---|---|---|
| Механическая прочность | Высокая | Низкая | Очень высокая |
| Сложность монтажа | Средняя | Легкая | Высокая |
| Защита от грызунов | Полная | Отсутствует | Полная |
| Пожаробезопасность | Высокая | Средняя (горит) | Средняя |
| Цена за метр | Средняя | Низкая | Выше среднего |
- Используйте металлорукав в гаражах и мастерских.
- Выбирайте ПВХ-покрытие для подвалов.
- Применяйте пластиковую гофру для скрытой проводки в гипсокартоне.
- Ставьте жесткие трубы в промышленных цехах.
- Комбинируйте материалы для оптимизации бюджета.
Ответы на частые вопросы
Как выбрать диаметр металлорукава?
Складывайте внешние диаметры всех кабелей и умножайте на 1.5. Это даст комфортный зазор для протяжки.
Можно ли замуровывать его в бетон?
Можно, но только вариант в ПВХ изоляции, чтобы бетон не вызвал коррозию металла.
Нужен ли ПВХ слой для улицы?
Да, обязательно. Без него сталь быстро заржавеет под воздействием осадков.
Как соединить два отрезка?
Используйте специальные соединительные муфты с зажимными кольцами.
Чем крепить к гипсокартону?
Используйте специальные дюбели-бабочки или специализированные клипсы для ГКЛ.
Обязательно ли заземление?
Да, согласно нормам безопасности, все металлические части электроустановок должны быть заземлены.
Как избежать острых краев при резке?
Я всегда обрабатываю срез мелким напильником или натягиваю на край пластиковую втулку, чтобы не повредить кабель.
Меры безопасности
Работа с электрикой требует предельной осторожности. Обязательно используйте защитные перчатки и очки при сверлении стен. При работе с металлом используйте респиратор, чтобы не вдыхать металлическую пыль. Перед началом любых работ с кабелем полностью обесточьте линию и проверьте отсутствие напряжения индикаторной отверткой. Никогда не работайте под напряжением!
