Прокладка сетевой инфраструктуры в квартире требует точного подбора материалов. Ошибка в выборе марки провода приводит к потере скорости интернета или помехам в телевизионном сигнале. Стоимость качественного медного кабеля выше бюджетных аналогов в 1.5–2 раза, но он служит десятилетиями. Правильный подход к тому, как выбрать кабель для интернета и ТВ, избавляет от необходимости переделывать ремонт через год. В итоге вы получаете стабильную связь без зависаний.
Основы передачи сигнала в сетевых и ТВ кабелях
Сетевой и телевизионный кабели представляют собой проводники, заключенные в защитную изоляцию. Основная задача — доставить электрический или световой импульс от провайдера к устройству с минимальными потерями. Проводник отвечает за саму передачу данных, а изоляция защищает жилы от внешних электромагнитных помех и механических повреждений. Чем чище металл и качественнее оболочка, тем ниже затухание сигнала на больших дистанциях.
Разновидности кабельных систем
Для передачи данных используют разные технологии в зависимости от задач. Коаксиальный кабель незаменим для цифрового ТВ. Витая пара стала стандартом для локальных сетей. Оптоволокно применяется там, где нужны сверхвысокие скорости на огромных расстояниях. Существуют неэкранированные варианты (UTP), которые подходят для обычных квартир, и экранированные (FTP, STP) для промышленных объектов с сильными помехами.
| Вид кабеля | Тип сигнала | Особенности | Применение |
|---|---|---|---|
| Витая пара (UTP) | Электрический | 4 пары скрученных жил | Локальные сети, интернет |
| Коаксиальный | Радиочастотный | Центральная жила и оплетка | Цифровое и аналоговое ТВ |
| Оптоволокно | Световой | Стеклянная или пластиковая нить | Магистральные линии, GPON |
| Экранированная пара (FTP) | Электрический | Общий экран из фольги | Помехи от силовых линий |
| Двойной экран (STP) | Электрический | Индивидуальный экран каждой пары | Промышленные цеха |
Технические параметры и категории
Категория витой пары определяет ее пропускную способность и частоту. Cat 5e — самый массовый вариант, поддерживает гигабитный интернет. Cat 6 и выше нужны для специализированных задач и серверных. Важен материал жил. Чистая медь обеспечивает отличную проводимость. CCA (алюминий с медным напылением) дешевле, но ломается при изгибе и имеет высокое сопротивление. Я однажды сэкономил на кабеле и купил CCA, в итоге гигабитный интернет работал на скорости 100 Мбит/с из-за потерь в жилах.
| Категория | Частота (МГц) | Скорость (Мбит/с) | Макс. длина сегмента |
|---|---|---|---|
| Cat 5e | 100 | 1000 (1 Гбит/с) | 100 метров |
| Cat 6 | 250 | 10 000 (10 Гбит/с) | 55 метров |
| Cat 6a | 500 | 10 000 (10 Гбит/с) | 100 метров |
| Cat 7 | 600 | 10 000+ (10 Гбит/с) | 100 метров |
| Cat 8 | 2000 | 40 000 (40 Гбит/с) | 30 метров |
| Характеристика | Медный проводник (BC) | Алюминий с напылением (CCA) |
|---|---|---|
| Проводимость | Высокая | Низкая |
| Гибкость | Высокая (не ломается) | Низкая (хрупкий) |
| Срок службы | 20+ лет | 5-10 лет (окисляется) |
| Цена | Выше | Ниже |
| Надежность обжимки | Отличная | Средняя (плохой контакт) |
Сферы использования и условия прокладки
Внутри квартиры обычно используют UTP кабель в ПВХ оболочке. Он гибкий и легко укладывается в штробы. Для частного дома, если кабель идет по улице, обязательна внешняя оболочка из полиэтилена (PE), устойчивая к ультрафиолету и морозам. Внутренняя прокладка требует защиты в гофре, чтобы избежать перетирания. Когда тянул кабель в частном доме, обнаружил, что без гофры провод перетерся об острый край бетонной плиты, и пришлось перетягивать всю линию.
Правила монтажа и установки

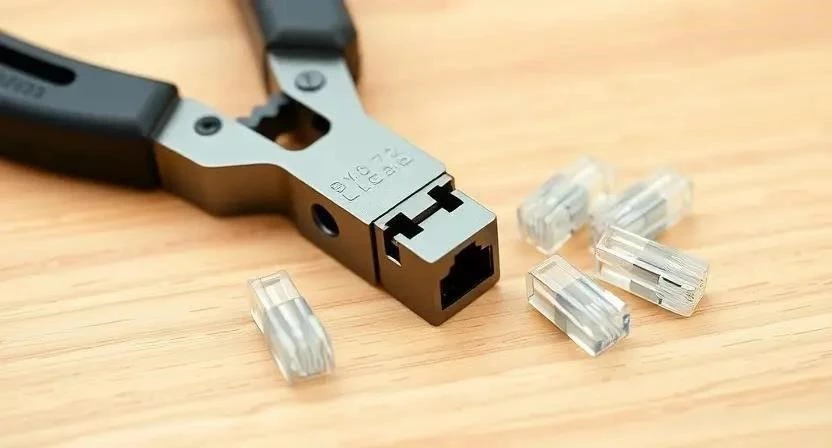

Правильная укладка гарантирует отсутствие помех. Нельзя допускать резких перегибов кабеля — это повреждает внутреннюю скрутку пар и снижает скорость. Для обжима используйте качественный кримпер и коннекторы RJ-45. При монтаже соблюдайте следующие правила:
- Прокладывайте сетевой кабель на расстоянии не менее 20 см от силовых электрических проводов.
- Используйте пластиковые стяжки, но не затягивайте их слишком туго, чтобы не сдавить изоляцию.
- Соблюдайте радиус изгиба: он должен быть не менее 4-х диаметров кабеля.
- Оставляйте запас провода (петлю) в 1.5 метра у роутера и в распределительных коробках.
- Используйте гофру ПВХ для внутренних работ и ПНД для уличных.
- Маркируйте каждый конец кабеля с помощью бирок, чтобы не запутаться в портах коммутатора.
- Обжимайте коннектор так, чтобы внешняя изоляция зашла внутрь пластикового корпуса.
- Проверяйте каждую линию тестером перед тем, как заштукатурить стены.
Я всегда оставляю запас в 1.5 метра у роутера, чтобы потом не пришлось перетягивать всю линию из-за перестановки мебели.
Расчет необходимого метража
Для точного расчета длины нужно измерить расстояние от точки ввода провайдера до каждого устройства. К полученному числу прибавляется запас на подъемы к розеткам и спуски к оборудованию. Повороты по углам также добавляют по 10-20 см к длине.
- Измерьте длину стены по прямой.
- Добавьте высоту подъема от пола до розетки (обычно 30-50 см).
- Прибавьте запас на обжимку и подключение (по 0.5 м с каждой стороны).
- Умножьте итоговую длину на 1.1 (запас 10% на непредвиденные обходы).
- Округлите результат до целого метра в большую сторону.
| Тип помещения | Средняя длина линии | Запас на повороты и обжим | |
|---|---|---|---|
| Малая комната (10 м2) | 5-7 метров | 1.5 метра | ~8 метров |
| Гостиная (20 м2) | 10-12 метров | 2 метра | ~14 метров |
| Коридор (проходной) | 15-20 метров | 2 метра | ~22 метра |
| Двухуровневый дом (этаж) | 25-30 метров | 3 метра | ~33 метра |
| Квартира (3 комнаты) | 40-60 метров | 5 метров | ~65 метров |
Выбор бренда и маркировка
Премиум-сегмент (например, Legrand, Hyperline) отличается строгим соблюдением геометрии скрутки и качеством меди. Бюджетные варианты часто грешат заниженным сечением жил. В маркировке ищите надпись «Cu» (медь) и избегайте «CCA». Также обращайте внимание на толщину изоляции; слишком тонкий пластик легко рвется при протяжке через узкие отверстия.
Преимущества и недостатки материалов
Медный кабель — это золотой стандарт. Он обеспечивает максимальную скорость и долговечность. Алюминиевые аналоги привлекают только ценой, но создают массу проблем при эксплуатации.
- Минимальное затухание сигнала на длинных участках.
- Высокая устойчивость к окислению.
- Легкость обжимки без разрывов жил.
- Полная поддержка гигабитных скоростей (1000 Мбит/с).
- Стабильная работа при перепадах температур.
- Отличная адгезия с коннекторами.
- Долговечность внешней оболочки.
- Соответствие международным стандартам связи.
Главный минус меди — цена. Однако дешевый алюминий быстро окисляется, что приводит к периодическим разрывам соединения и падению скорости.
Сравнение сетевых решений
| Параметр | Витая пара Cat 5e | Витая пара Cat 6 | Коаксиальный кабель |
|---|---|---|---|
| Скорость | До 1 Гбит/с | До 10 Гбит/с | Зависит от частоты |
| Сложность монтажа | Низкая | Средняя | Средняя |
| Цена за метр | Низкая | Средняя | Низкая/Средняя |
| Назначение | Интернет, IP-камеры | Серверы, быстрые сети | ТВ, Спутниковые антенны |
| Срок службы | Высокий | Высокий | Средний |
Стоимость и покупка
На цену влияют категория, материал жил и тип оболочки. Экранированный кабель всегда дороже обычного. Покупать лучше в специализированных магазинах электроники или у крупных поставщиков, чтобы избежать подделок. При покупке проверьте маркировку на самом кабеле — она должна быть нанесена через каждые 0.5–1 метр.
- Сравните цену за метр в разных магазинах.
- Проверьте наличие сертификата соответствия.
- Убедитесь в целостности внешней упаковки бухты.
- Посмотрите на цвет жил (должны быть стандартные цвета).
- Проверьте жесткость кабеля (слишком мягкий может быть CCA).
- Уточните у продавца материал проводника.
- Покупайте кабель с запасом в один метр на каждую точку.
Мнения специалистов и пользователей
Многие пользователи, перешедшие с Cat 5e на Cat 6, отмечают более стабильную работу сети при высоких нагрузках (например, при стриминге 4K видео). Монтажники же подчеркивают, что работа с качественным медным кабелем проходит быстрее: жилы не ломаются при зачистке, а коннекторы садятся плотно. Я заметил, что дешевые китайские кабели часто имеют разную толщину изоляции по всей длине, что очень мешает при протяжке в гофре.
Часто задаваемые вопросы
Влияют ли силовые кабели на работу интернета?
Да, электромагнитные наводки от кабелей 220В могут вызывать потерю пакетов данных. Поэтому их прокладывают с разрывом минимум в 20 см или используют экранированный кабель (FTP).
Можно ли использовать один кабель для интернета и ТВ?
Нет, это разные физические среды. Для интернета нужна витая пара, для ТВ — коаксиал. Существуют гибридные кабели, но они специфичны и требуют особого оборудования.
Как проверить качество кабеля тестером?
Подключите концы кабеля к блокам тестера. Светодиоды должны загораться последовательно с 1 по 8 на обоих блоках. Если какой-то диод не горит или горит в неправильном порядке — значит, жила обжата плохо или перебита.
Меры безопасности:
При монтаже кабеля в стенах обязательно обесточьте электросеть. Используйте защитные очки при работе с кримпером, чтобы кусочки изоляции не попали в глаза. При работе на высоте используйте устойчивые стремянки. Не допускайте попадания влаги в разъемы при уличной прокладке — используйте герметичные коробки.
