Монтаж электропроводки в квартире требует предельной точности и ответственности. Ошибка в выборе материалов приводит к убыткам от 50 000 рублей за переделку или к возникновению пожара. Понимание того, как выбрать качественный кабель, позволяет избежать критических рисков. Я неоднократно видел, как дешевые провода плавятся под нагрузкой обычного чайника. Правильный подбор сечения и марки материалов гарантирует безопасность жилья на десятилетия.
Устройство и состав силового кабеля

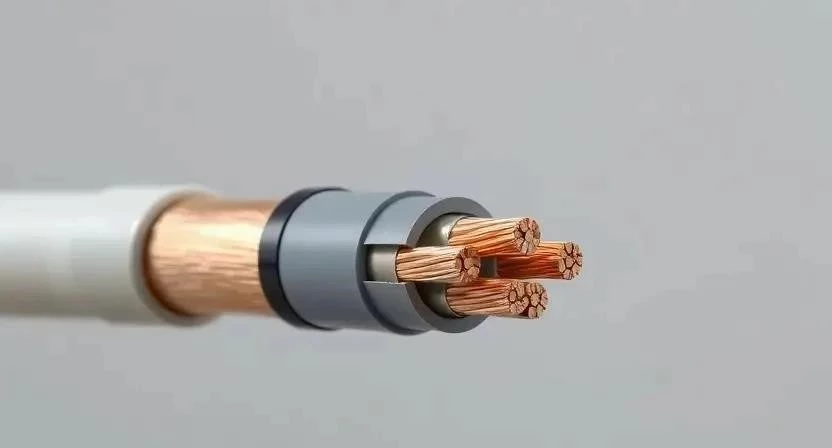

Силовой кабель представляет собой сложную конструкцию, предназначенную для передачи электроэнергии. В основе лежит токопроводящая жила, обычно из меди, которая обеспечивает минимальное сопротивление току. Сверху жила покрыта изоляцией из поливинилхлорида (ПВХ) или другого полимера для предотвращения короткого замыкания. Внешняя оболочка защищает внутренние элементы от механических повреждений и влаги. Высокая чистота меди критически важна, так как примеси увеличивают нагрев провода. Я заметил, что в дешевых аналогах медь имеет сероватый оттенок, что говорит о низком качестве очистки.
Основные марки и их различия
На рынке представлены разные типы кабелей, каждый из которых предназначен для своих целей. ВВГнг-LS считается золотым стандартом для внутренней проводки. NYM отличается повышенной удобством монтажа благодаря дополнительному наполнителю. ПВС используется преимущественно для удлинителей и подключения бытовой техники из-за своей гибкости. Смешивать эти типы в одной цепи нельзя, так как они имеют разные свойства по огнестойкости и нагрузке.
| Марка кабеля | Назначение | Особенности | Тип монтажа | Гибкость |
|---|---|---|---|---|
| ВВГнг-LS | Стационарная проводка | Не поддерживает горение, низкое дымовыделение | В штробах, гофре | Жесткий |
| NYM | Сухие помещения | Есть разделительный слой, легко зачищается | Скрытый монтаж | Средняя |
| ПВС | Переносные приборы | Многожильный, очень гибкий | Открытый, временный | Высокая |
| ВВГ | Промышленные сети | Базовая изоляция без спецсвойств | Трубы, лотки | Жесткий |
| ШВВП | Светильники, мелкая техника | Тонкая оболочка, высокая гибкость | Открытый монтаж | Высокая |
Технические параметры и допустимые нагрузки
Сечение жилы определяет, какой ток может пройти через кабель без перегрева. Для освещения обычно используют 1,5 мм², а для розеток — 2,5 мм². Класс гибкости определяет количество тонких проволочек внутри одной жилы. Температурный режим эксплуатации обычно составляет от -50 до +50 градусов. Превышение допустимой мощности ведет к деградации изоляции и искрению. Я всегда закладываю запас по мощности в 20%, чтобы провод не работал на пределе.
| Сечение жилы (мм²) | Макс. ток (А) | Макс. мощность (кВт) | Типичное применение | Запас безопасности |
|---|---|---|---|---|
| 1,5 | 16 | 3,5 | Освещение, выключатели | 10-15% |
| 2,5 | 25 | 5,5 | Розетки, бытовая техника | 15-20% |
| 4,0 | 32 | 7,0 | Варочные панели, мощные бойлеры | 20% |
| 6,0 | 40 | 8,8 | Ввод в квартиру, электроплиты | 20% |
| 10,0 | 50 | 11,0 | Магистральные линии, щитки | 25% |
Правила применения в разных зонах
Выбор кабеля зависит от места его прокладки и условий среды. В стенах и штробах используют только негорючие марки с жесткими жилами. Для розеток в кухне и ванной обязателен кабель с сечением не менее 2,5 мм². Освещение подключают более тонким проводом, так как нагрузка там минимальна. В помещениях с высокой влажностью требуется дополнительная гидроизоляция или использование специальных оболочек. Запрещено прокладывать гибкий ПВС скрыто в стенах, так как он быстрее перегревается и может вспыхнуть.
Методы проверки на подлинность и качество

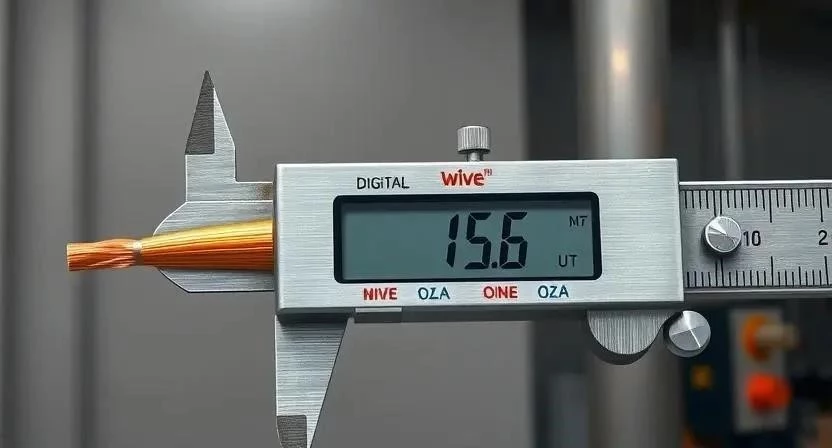

Самый надежный способ выявить подделку — замер сечения штангенциркулем. Часто производители пишут на оболочке «2,5 мм²», а по факту там 1,8 мм². Я однажды купил бухту кабеля, который на вид был идеальным, но замер показал занижение сечения на 20%. Также стоит проверить маркировку: она должна быть четкой, без пропусков и размытых букв. Некачественная изоляция легко рвется или оставляет глубокие заломы при сгибе. Метод зачистки помогает увидеть чистоту меди — она должна быть ярко-рыжей, без черных или зеленых пятен.

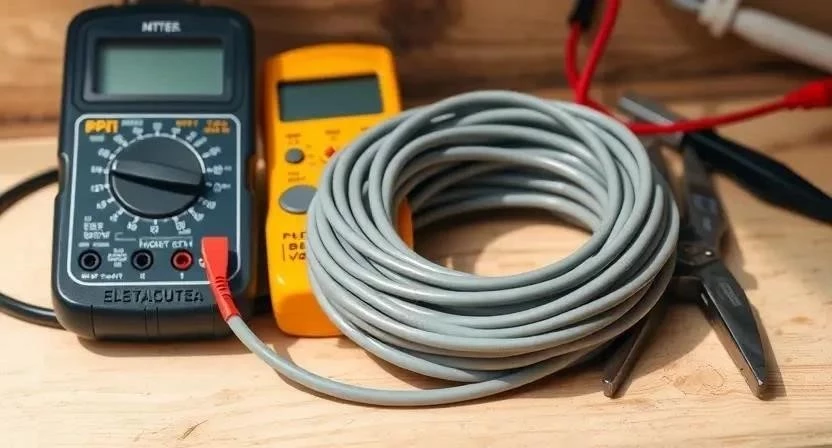

- Штангенциркуль для точного замера диаметра жилы
- Мультиметр для проверки целостности и сопротивления
- Стриппер для аккуратной зачистки изоляции
- Строительный нож для вскрытия внешней оболочки
- Лупа для изучения мелкого шрифта маркировки
- Электронные весы для сравнения веса бухты с эталоном
- Маркер для пометки проверенных участков
- Фонарик для осмотра внутренней структуры жил
Расчет необходимого количества материалов
Для расчета длины нужно сложить все горизонтальные и вертикальные участки трассы. К полученной сумме добавляется коэффициент запаса 10-15% на изгибы и подрезку. Важно учитывать количество линий: фаза, ноль и заземление идут отдельными жилами в одном кабеле. Ошибки в расчетах приводят к тому, что в конце работ не хватает пары метров, а дозакупка маленького отрезка часто обходится дороже.
| Тип комнаты | Средняя длина трассы (м) | Рекомендуемое сечение (мм²) | Стоимость материала (руб) | Стоимость работы (руб) |
|---|---|---|---|---|
| Кухня (5-7 розеток) | 40-60 | 2,5 | 6 000 — 9 000 | 8 000 — 12 000 |
| Спальня (3-4 розетки) | 30-40 | 2,5 | 4 000 — 6 000 | 5 000 — 8 000 |
| Гостиная (свет + розетки) | 50-70 | 1,5 / 2,5 | 7 000 — 11 000 | 9 000 — 15 000 |
| Санузел (влажная зона) | 15-25 | 2,5 | 3 000 — 5 000 | 4 000 — 7 000 |
| Коридор (освещение) | 20-30 | 1,5 | 2 000 — 4 000 | 3 000 — 5 000 |
Надежные производители и сертификация
Доверять стоит только заводам, которые работают по ГОСТу и имеют открытые сертификаты соответствия. Премиум-бренды используют более чистую медь и качественные полимеры, что облегчает монтаж. Бюджетные варианты часто экономят на толщине оболочки, из-за чего кабель становится хрупким. Проверить сертификат можно по номеру на сайте государственного реестра. Я рекомендую покупать кабель в специализированных электротехнических магазинах, а не в общих строительных гипермаркетах с огромным оборотом.
Преимущества и недостатки стандартов ГОСТ и ТУ
Разница между кабелем по ГОСТ и по ТУ (техническим условиям) заключается в строгости контроля параметров. ГОСТ гарантирует точное сечение и чистоту материалов. ТУ позволяют производителю снижать стоимость за счет упрощения состава или уменьшения диаметра жилы.
- Точное соответствие заявленному сечению в ГОСТ
- Использование высокоочищенной меди без примесей
- Повышенная пожаробезопасность материалов
- Стабильный срок службы более 30 лет
- Прохождение всех государственных испытаний
- Отсутствие риска перегрева при полной нагрузке
- Полная совместимость с автоматическими выключателями
- Заниженное фактическое сечение жил
- Примеси в меди, увеличивающие сопротивление
- Быстрая деградация изоляции со временем
- Повышенный риск возгорания при пиковых нагрузках
- Нестабильное качество от партии к партии
Сравнение популярных марок: ВВГнг-LS против NYM
Оба кабеля подходят для стационарной проводки, но имеют разную структуру. ВВГнг-LS более компактен и дешевле, что удобно при массовой закупке. NYM имеет дополнительный слой заполнения, который делает его более круглым и устойчивым к деформации. Для монтажа в гофре я обычно выбираю ВВГ, а для открытой прокладки в клипсах — NYM.
| Характеристика | ВВГнг-LS | NYM | Когда выбрать | |
|---|---|---|---|---|
| Оболочка | ПВХ (низкий дым) | ПВХ + наполнитель | NYM надежнее | При риске заломов |
| Монтаж | Сложнее зачищать | Очень легкая зачистка | NYM быстрее | При большом объеме |
| Цена | Средняя | Выше среднего | ВВГ выгоднее | При ограниченном бюджете |
| Пожаробезопасность | Высокая (LS) | Средняя | ВВГ безопаснее | В жилых комнатах |
| Габариты | Компактный | Объемный | ВВГ удобнее | В узких штробах |
Стоимость и рекомендации по закупке
Средняя цена за метр качественного кабеля 3х2,5 мм² по ГОСТу начинается от 80-110 рублей. Если вам предлагают кабель за 40-50 рублей, это явный сигнал о подделке или ТУ. Слишком низкая цена означает, что производитель сэкономил на меди, заменив её сплавом. Я однажды сэкономил 30% на покупке дешевой бухты, и через неделю почувствовал запах горелого пластика из-за перегрева жил. Покупайте кабель в заводской упаковке с пломбами, чтобы избежать подмены товара.
- Официальные дилеры заводов-изготовителей
- Специализированные электротехнические центры
- Крупные сетевые магазины с репутацией
- Заводские склады с сертификатами
- Проверенные оптовые базы
- Интернет-магазины с реальными отзывами мастеров
- Магазины с возможностью возврата при замере сечения
Мнения профессионалов и реальный опыт
Опытные электрики единогласно советуют избегать кабелей с маркировкой ТУ. В профессиональной среде такие провода называют «пустышками». Я столкнулся с ситуацией, когда у клиента в стене начала дымиться коробка из-за кабеля с заниженным сечением. Владелец купил его по совету «экономного» мастера, который обещал, что разницы нет. В итоге пришлось вскрывать всю отделку в комнате и менять проводку заново, что стоило в три раза дороже первоначальной экономии.
Часто задаваемые вопросы
Можно ли использовать ПВС в стенах?
Категорически нет. ПВС предназначен для временных соединений и приборов. Его изоляция не рассчитана на скрытый монтаж и может привести к пожару.
Что означает аббревиатура LS в маркировке?
Low Smoke — низкое дымовыделение. При горении такой кабель не выделяет плотного черного дыма, что дает больше времени на эвакуацию из помещения.
Как понять, что медь неочищенная?
Посмотрите на срез жилы. Чистая медь имеет однородный ярко-оранжевый или розовый цвет. Если видны темные вкрапления, серый налет или черные точки — медь грязная.
Чем отличается кабель от провода?
Кабель имеет общую внешнюю защитную оболочку, которая объединяет несколько изолированных жил. Провод — это одна или несколько жил с изоляцией без общего внешнего слоя.
Нужно ли менять кабель, если дому 20 лет?
Да, если проводка была алюминиевой или выполнена по старым нормам. Современные приборы создают нагрузку, с которой старые сети не справляются.
Как проверить кабель без штангенциркуля?
Можно сравнить вес бухты с эталонным весом производителя. Подделки с заниженным сечением всегда легче оригинала.
Влияет ли цвет изоляции на качество?
Нет, цвет служит только для маркировки (фаза, ноль, земля). Главное — соответствие сечения и материала оболочки.
Меры безопасности при работе с кабелем
Перед началом любых работ с электрикой обязательно отключите питание на главном щитке. Используйте диэлектрические перчатки и инструмент с изолированными ручками. При зачистке кабеля ножом будьте осторожны, чтобы не повредить саму жилу — любой надрез снижает пропускную способность и становится точкой перегрева. При работе в закрытых помещениях с ПВХ-кабелем обеспечьте проветривание. Никогда не соединяйте провода скруткой; используйте только клеммники, пайку или опрессовку гильзами. Работа на высоте должна выполняться только с использованием устойчивых лестниц и в каске.
