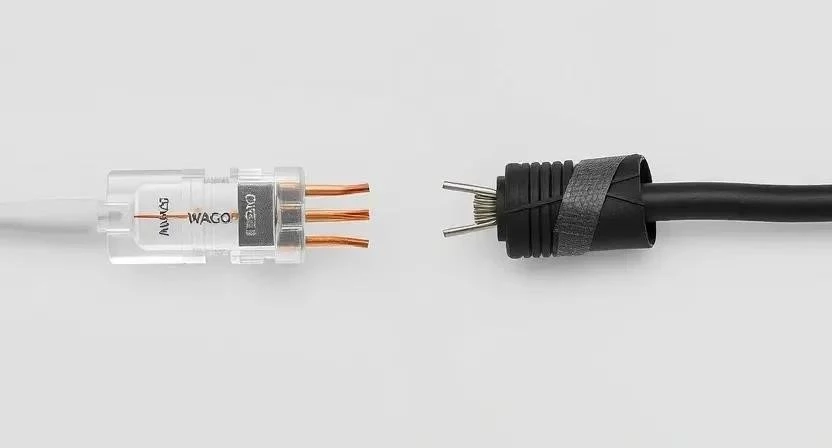

Клеммы WAGO против скрутки: что выбрать для соединения проводов

Соединение проводов в распределительной коробке — самый ответственный этап электромонтажа в любом жилом помещении. Ошибка здесь может привести к перегреву кабеля или короткому замыканию. Одна клемма WAGO стоит от 20 до 60 рублей, в то время как скрутка обходится почти бесплатно, но требует больше времени и навыков. Разберем детально, что представляет собой противостояние клеммы WAGO против скрутки и какой метод обеспечит безопасность вашего дома.

Особенности традиционных и современных методов соединения

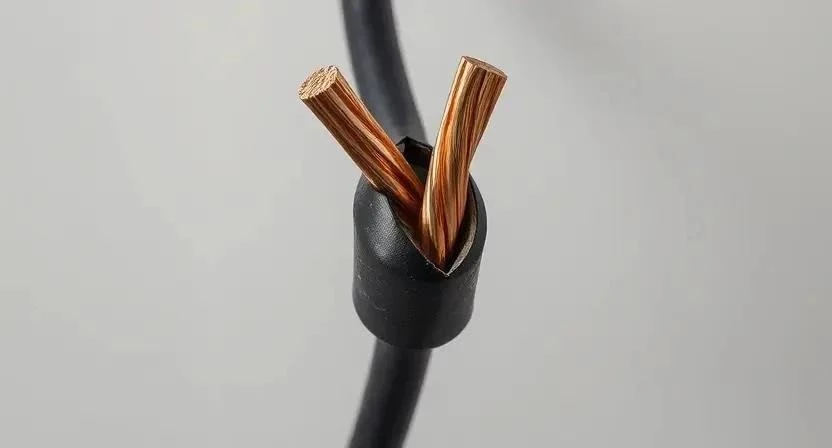

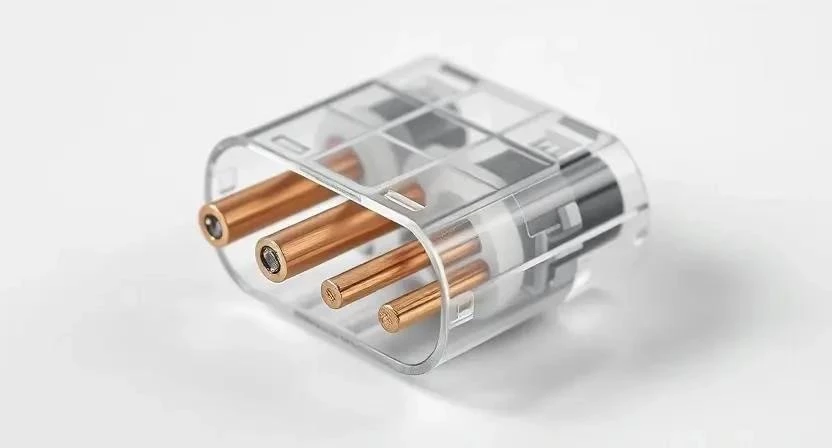

Классическая скрутка десятилетиями считалась основным способом объединения жил. Суть проста: два или более медных провода плотно переплетаются между собой. Это быстро, но ненадежно, если не использовать пайку или сварку. Инновационным решением стали быстрозажимные клеммы WAGO. Внутри них находится пружинный зажим, который постоянно прижимает провод к токопроводящей шине. Сейчас такие решения стали невероятно популярными из-за скорости монтажа и отсутствия необходимости в специальных навыках закручивания жил.

Технические параметры и возможности

Сила зажима в клеммах WAGO остается постоянной на протяжении всего срока службы, что исключает ослабление контакта. Скрутка же со временем может разболтаться, особенно при перепадах температур. При соединении меди с алюминием скрутка вообще недопустима из-за возникновения гальванической пары и быстрого окисления. WAGO решает эту проблему с помощью специальной контактной пасты. Устойчивость к вибрациям у пружинных зажимов значительно выше, чем у обычного переплетения проводов.

Особенности процесса монтажа

Время на создание одной скрутки с последующей изоляцией занимает около 5-7 минут. Установка клеммы WAGO длится не более 30 секунд. Для работы с клеммами достаточно иметь качественный стриппер для зачистки изоляции. Я заметил, что новички часто перетягивают скрутки, повреждая жилы, или, наоборот, делают их слишком рыхлыми. С WAGO такая проблема исчезает, так как технология исключает человеческий фактор при зажиме.

Пошаговая установка клемм WAGO:

1. Полное обесточивание линии в электрощите (2 минуты).
2. Зачистка изоляции с конца провода на длину, указанную на корпусе клеммы, обычно 11 мм (10 секунд на провод).
3. Поднятие рычага зажима вверх до упора (2 секунды).
4. Вставка зачищенного провода в зажим до упора (3 секунды).
5. Плотное закрытие рычага (2 секунды).
6. Проверка надежности соединением: легкий рывок провода на себя (2 секунды).
7. Повторение действий для всех соединяемых жил (1-2 минуты).
8. Размещение готового соединения в распределительной коробке (1 минута).

Из моего опыта: однажды я видел работу «мастера», который просто скрутил провода и обмотал их тонким слоем дешевой изоленты. Спустя год в коробке обнаружился сильный нагар, а изолента просто «стекла» от перегрева. После этого я окончательно перешел на зажимы.

Срок службы и эксплуатационные нюансы

Главная беда скруток — окисление. Медь и алюминий реагируют с кислородом, создавая слой диэлектрика, который увеличивает сопротивление. Это ведет к локальному нагреву и возможному возгоранию. Пружинный зажим WAGO работает иначе: он создает постоянное давление, которое «пробивает» слой окисла и поддерживает стабильный контакт. Срок службы таких соединений при правильном подборе сечения кабеля составляет десятилетия.

• Температурные колебания в помещении.
• Уровень влажности воздуха.
• Правильность подбора сечения кабеля.
• Качество зачистки жил.
• Наличие контактной пасты для алюминия.
• Степень затяжки (для скруток).
• Тип используемой изоляции.
• Суммарная нагрузка на линию.

Эстетика и удобство ревизии

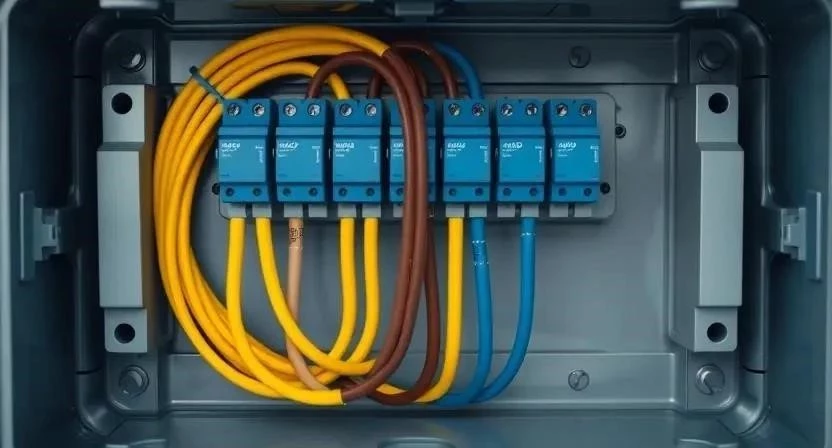

В распределительных коробках клеммы выглядят аккуратно и компактно. Они не занимают много места, если использовать подходящие по размеру коробки. Главный плюс — легкость демонтажа. Если нужно добавить новую точку освещения или заменить поврежденный участок кабеля, достаточно поднять рычаг и вынуть провод. В случае со скрутками приходится все разрезать, зачищать заново и снова переплетать.

Я заменил старые скрутки на WAGO в узкой распределительной коробке в коридоре. В итоге крышка закрылась без усилий, а провода перестали быть спрессованными в один плотный ком, что улучшило их охлаждение.

Анализ затрат на материалы и работу

С точки зрения материалов скрутка выигрывает, так как требует только изоленты или термоусадки. Однако стоимость рабочего времени электрика перекрывает эту разницу. Монтаж на клеммах происходит в разы быстрее, что снижает общую смету за работу.

Сравнение преимуществ и недостатков

Каждый метод имеет свои слабые и сильные стороны. Скрутка может быть надежной только в одном случае — если она пропаяна. Но в современных квартирах с пластиковыми коробками паять опасно и неудобно. WAGO же предлагает промышленный стандарт безопасности.

Типичные ошибки при соединении проводов:

• Недостаточная зачистка жилы (провод не доходит до зажима).
• Смешивание меди и алюминия без специальной пасты.
• Использование дешевых китайских подделок под WAGO.
• Слишком сильное скручивание, приводящее к надрыву жилы.
• Игнорирование норм ПУЭ по количеству соединений в одной коробке.
• Отсутствие проверки соединения на «вырыв».
• Использование слишком тонкой изоленты.

Рекомендации по применению в разных ситуациях

Выбор метода зависит от целей ремонта и условий эксплуатации. Для временных сооружений или простых удлинителей скрутка может быть приемлемой. Для капитального ремонта в доме я рекомендую только сертифицированные зажимы.

1. Временная проводка на стройке — допустима скрутка с качественной изоляцией.
2. Капитальный ремонт квартиры — только клеммы WAGO.
3. Соединение алюминия и меди — строго WAGO с контактной пастой.
4. Высокие нагрузки (мощные электроплиты) — специализированные силовые клеммы или сварка.
5. Места, где потребуется ревизия — исключительно быстрозажимные соединения.

Мнение профессионалов и нормы ПУЭ

Согласно правилам устройства электроустановок (ПУЭ), простые скрутки без пайки, сварки или использования зажимов запрещены. Опытные электрики подтверждают: большинство пожаров в старом жилом фонде начинается именно с окислившихся скруток в распределительных коробках. Я всегда использую профессиональный стриппер, так как он снимает изоляцию, не повреждая саму жилу, что критически важно для долговечности контакта.

Мой личный лайфхак: перед тем как закрыть коробку, я всегда еще раз проверяю каждый провод, слегка потянув за него. Если клемма WAGO оригинальная, провод не шелохнется.

Меры безопасности при электромонтаже:

• Используйте диэлектрические перчатки и инструмент с изолированными ручками.
• Обязательно проверяйте отсутствие напряжения индикаторной отверткой или мультиметром.
• При работе с химическими составами или паяльником обеспечьте проветривание.
• Не работайте под напряжением ни при каких обстоятельствах.
• Соблюдайте осторожность при работе на высоте, используйте устойчивые стремянки.

Ответы на частые вопросы

Можно ли соединять медь и алюминий скруткой?
Категорически нет. Это приведет к электрохимической коррозии, нагреву и короткому замыканию. Используйте WAGO с контактной пастой.

Нужно ли паять скрутку, если использую изоленту?
Да, если вы выбрали метод скрутки, пайка обязательна для обеспечения надежного контакта. Изолента лишь защищает от поражения током, но не улучшает контакт.

Можно ли использовать WAGO в стене (внутри коробки)?
Да, клеммы WAGO специально разработаны для установки в распределительных коробках. Они сертифицированы для скрытого монтажа.

Не расплавятся ли клеммы при большой нагрузке?
Если использовать оригинальные клеммы и соблюдать допустимый ток (например, до 32А для серии 221), они не расплавятся. Проблемы возникают только с дешевыми подделками.

Что лучше: WAGO или термоусадка со скруткой?
Термоусадка обеспечивает лучшую герметичность, но WAGO выигрывает в скорости монтажа и удобстве последующего обслуживания.

Как понять, что клемма WAGO оригинальная?
Оригиналы имеют четкую маркировку, качественный прозрачный пластик и плавный ход рычага. Подделки часто имеют заусенцы на пластике и слабый зажим.

Можно ли вставлять в одну клемму WAGO более трех проводов?
Это зависит от модели. Серия 221 позволяет соединять до 5 проводов в одном зажиме, что очень удобно для сложных узлов.
