Монтаж электрики перед установкой потолка — это фундамент безопасности всего жилья. На комнату площадью 15-20 м² обычно уходит от одного до двух рабочих дней. Стоимость базового комплекта материалов начинается от 4000 рублей. Правильная проводка под натяжным потолком исключает риск короткого замыкания и перегрева кабеля. Теперь разберем, как сделать всё по уму.
Подготовка к электромонтажным работам
Я всегда советую начинать с оценки своих сил. Работа с электричеством требует базовых знаний ПУЭ и СНиП. Если вы никогда не держали в руках стриппер или не знаете, чем отличается фаза от нуля, лучше позвать профи. Ошибки здесь стоят слишком дорого. Приступать к прокладке кабеля нужно строго до того, как приедут монтажники потолка. В противном случае придется либо переделывать всё заново, либо идти на опасные компромиссы.
Комплект необходимых материалов
Для качественного результата не стоит экономить на изоляции. Я использую только негорючие материалы, чтобы спать спокойно. Основной упор делаю на кабель с индексом нг-LS, который не поддерживает горение и почти не дымит при нагреве.
- Кабель ВВГнг-LS 3х2.5 (для розеток и мощных линий)
- Кабель ВВГнг-LS 3х1.5 (для освещения)

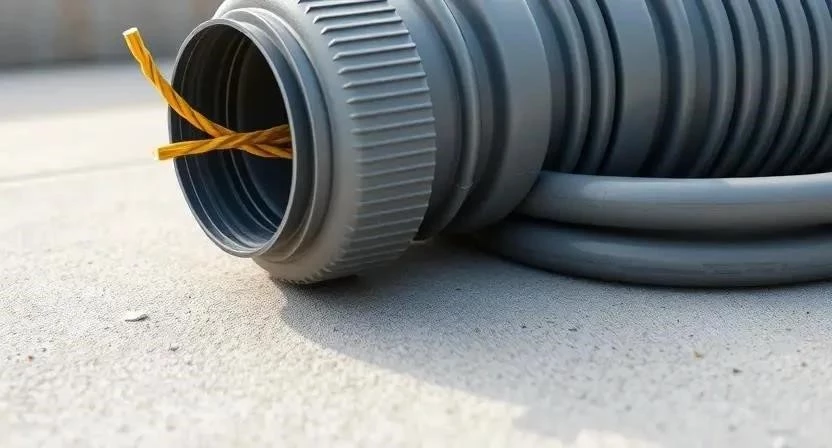

- Гофрированная труба ПВХ (серая, негорючая)
- Дюбель-хомуты (клипсы) для фиксации гофры

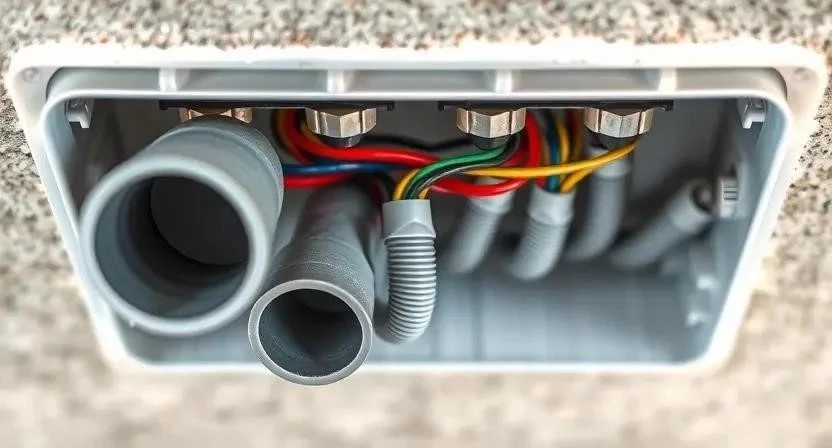

- Распределительные монтажные коробки
- Изолента ПВХ или термоусадочные трубки
- Клеммники WAGO для надежного соединения
- Маркировочная лента для линий
Расход кабеля обычно рассчитывается по формуле: длина трассы плюс 10-15% запаса на выводы и изгибы. На стандартную комнату уходит около 30-50 метров провода.
| Материал | Расход на 20 м² | Цена за ед. (средняя) | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х1.5 | 40 м | 60 руб/м | 2400 |
| Гофра ПВХ 16 мм | 40 м | 15 руб/м | 600 |
| Дюбель-хомуты | 100 шт | 3 руб/шт | 300 |
| Коробка монтажная | 3 шт | 80 руб/шт | 240 |
| Клеммы WAGO | 20 шт | 25 руб/шт | 500 |

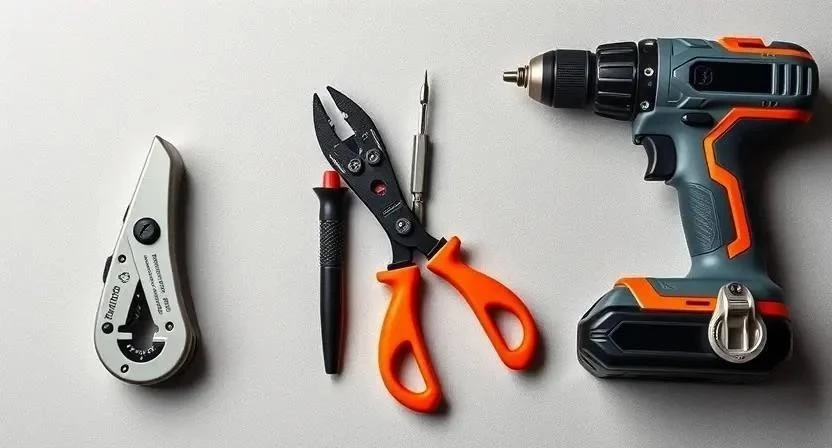

Инструментарий для работы
Правильный инструмент ускоряет процесс в два раза. Я не рекомендую использовать кусачки вместо стриппера — так легко повредить жилу кабеля. Если нет своего перфоратора, его проще взять в аренду на сутки, чем покупать дешевый китайский аналог.
- Перфоратор — сверление отверстий в бетоне
- Стриппер — быстрая зачистка изоляции
- Уровень или лазерный нивелир — разметка линий
- Набор отверток (крест, шлиц) — затяжка клемм
- Пассатижи — обжим и правка кабеля
- Строительный нож — резка гофры
- Рулетка — замер расстояний
| Инструмент | Назначение | Важность | Примерная цена |
|---|---|---|---|
| Перфоратор | Монтаж клипс в бетон | Обязательно | 4500 руб |
| Стриппер | Снятие оболочки кабеля | Желательно | 800 руб |
| Лазерный уровень | Точная разметка точек | Желательно | 3000 руб |
| Отвертка-индикатор | Поиск фазы | Обязательно | 200 руб |
| Рулетка 5м | Замеры трасс | Обязательно | 400 руб |
Подготовка помещения и поверхности
Сначала полностью освобождаю комнату от мебели. Вещи сдвигаю в центр или выношу. Пол застилаю плотной пленкой, так как бетонная пыль от перфоратора забивается во все щели. Стены также прикрываю пленкой в зонах сверления.
Затем перехожу к разметке. Точки освещения отмечаю карандашом прямо на потолке. Проверяю перекрытия на наличие старой проводки или арматуры. Если на потолке есть глубокие трещины или отслоения штукатурки, их зачищаю и грунтую. Это нужно, чтобы клипсы держались крепко и не вывалились под весом гофры. Я заметил, что на рыхлом основании крепеж часто разбалтывается, что приводит к провисанию кабеля.
Технология монтажа: пошаговый процесс
Работа выполняется последовательно. Важно соблюдать технику безопасности: все работы проводятся при полностью отключенном питании на щитке. Обязательно используйте защитные очки и респиратор при сверлении бетона.
- Составление схемы разводки (1 час). Рисую план расположения всех светильников и выключателей.
- Подготовка распределительных коробок (1 час). Определяю места соединений, обычно они располагаются над выключателями.
- Прокладка кабеля в гофре (3 часа). Затягиваю провод в трубу. Гофра защищает изоляцию от механических повреждений.

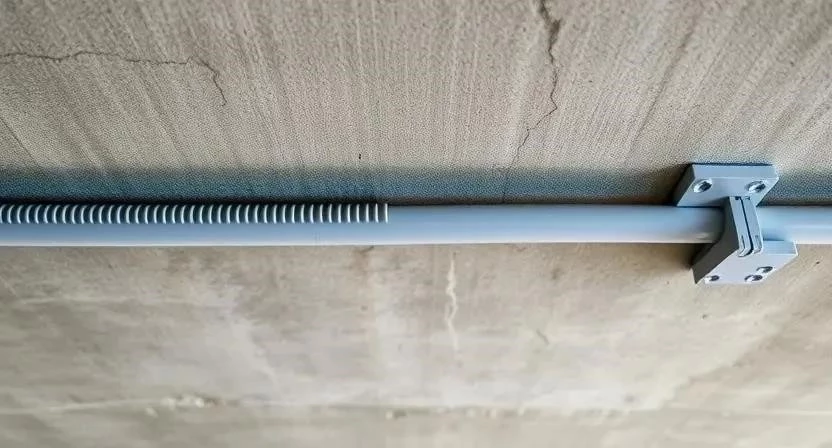

- Фиксация кабеля к основанию (2 часа). Креплю гофру дюбель-хомутами с шагом 40-60 см.
- Организация вывода проводов (2 часа). Оставляю запас кабеля 15-20 см в каждой точке освещения.
- Защита от профиля (1 час). Проверяю, чтобы кабель не пересекался с местами крепления багета потолка.
- Соединение проводов (2 часа). Соединяю жилы в коробках с помощью клемм WAGO.
- Тестирование системы (1 час). Подаю напряжение и проверяю каждый вывод индикаторной отверткой.
- Маркировка линий (1 час). Подписываю провода, чтобы не запутаться при подключении люстр.
- Финальная проверка (1 час). Еще раз проверяю плотность прилегания гофры к потолку.
Однажды я столкнулся с тем, что кабель зажали профилем при натяжке потолка. Это привело к повреждению изоляции и короткому замыканию через неделю. С тех пор я всегда прижимаю гофру максимально плотно к бетонному основанию, чтобы между ней и полотном было минимум свободного пространства.
Технические нюансы и требования
Температура кабеля при нагрузке не должна превышать допустимых норм, иначе изоляция начнет сохнуть. Влажность в помещении при монтаже не играет большой роли, но если потолок в ванной, использую только влагостойкую гофру. Совместимость материалов проверяю по паспорту: ПВХ-гофра идеально подходит для кабелей ВВГнг.
Типичные ошибки новичков
Я видел много объектов, где электрику делали «на скорую руку». Это всегда заканчивается плохо. Главное — не пытаться сэкономить на безопасности.
- Отказ от гофры. Без нее кабель легче повредить при монтаже профиля.
- Слабая фиксация. Провисший кабель может создать «волну» на натяжном полотне.
- Использование дешевого кабеля. Обычный ПВС не предназначен для стационарной прокладки.
- Неправильное сечение. Тонкий провод 0.75 мм² для мощных ламп может перегреться.
- Отсутствие заземления. Игнорирование третьего провода создает риск удара током от корпуса светильника.
Расчет стоимости и экономия
Помню, как считал смету для маленькой кухни. Разница между самостоятельной работой и наймом мастера оказалась существенной. Основная часть затрат при самостоятельном монтаже — это только материалы.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 4500 | 4500 | 0 |
| Работа по монтажу | 0 | 8000 | 8000 |
| Расходники (буры, диски) | 500 | 0 (входит в работу) | -500 |
| 5000 | 12500 | 7500 |
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и подготовка | 3 часа | Точность до миллиметра |
| Штробление/Сверление | 5 часов | Много пыли, нужен респиратор |
| Прокладка и фиксация | 6 часов | Соблюдение шага клипс |
| Коммутация и тест | 4 часа | Проверка каждого контакта |
Эксплуатация и уход
После того как потолок натянут, проверить проводку можно только с помощью мультиметра через выводы светильников. Срок службы качественной изоляции ВВГнг-LS составляет до 30 лет. Эксплуатировать систему можно сразу после установки потолка, если все тесты пройдены успешно. Я рекомендую раз в год проверять состояние контактов в распределительных коробках (если есть к ним доступ).
Альтернативные методы прокладки
Существует бесгофровая прокладка, когда кабель крепится прямо клипсами. Это допустимо только в сухих помещениях и при условии использования кабеля в двойной изоляции. Также применяют металлические трубы. Пробовал один раз прокладывать кабель в металлических трубах в премиум-проекте. Это на 100% надежно, но в три раза дороже и дольше по времени монтажа.
Ответы на частые вопросы
Можно ли менять проводку после установки потолка?
Практически невозможно без демонтажа полотна. Поэтому делайте запас по количеству линий сразу.
Какой кабель лучше использовать?
Только ВВГнг-LS. Он не горит и не выделяет ядовитый дым.
Обязательна ли гофра под натяжным потолком?
Да, она защищает провод от перетирания об острые края профиля и облегчает замену кабеля в будущем.
Как закрепить провод на бетонном перекрытии?
Используйте пластиковые дюбель-хомуты. Они надежно фиксируют гофру к бетону.
Что делать, если кабель касается полотна?
Это не критично, если кабель в гофре. Если же голый провод касается ПВХ-пленки, возможен перегрев и проплавление дырки.
Где лучше разместить распределительную коробку?
В доступном месте, обычно над выключателем, чтобы можно было заменить соединение без разбора потолка.
Как избежать перегрева проводов?
Правильно рассчитайте сечение. Для освещения достаточно 1.5 мм², для розеток — строго 2.5 мм².
