Монтаж электрики в деревянном каркасном доме требует предельной осторожности из-за высокой горючести материала стен. Ошибка в расчетах или использование дешевого кабеля могут привести к пожару за считанные минуты. Обычно такие работы занимают от 7 до 14 дней в зависимости от площади здания. Скрытая проводка в каркасном доме: правила пожарной безопасности и монтажа становятся главным приоритетом при планировании. Правильный подход гарантирует десятилетия спокойной жизни в своем доме.
Особенности подготовки к электромонтажу
Работа с электрикой в дереве — задача повышенной сложности. Я всегда рекомендую привлекать квалифицированного электрика, если нет профильного образования. Основные требования ПУЭ запрещают прокладку кабеля без защиты в горючих средах. Монтаж лучше всего проводить до чистовой отделки, пока каркас открыт и есть доступ к стойкам. Это значительно упрощает прокладку линий и снижает итоговую стоимость работ.

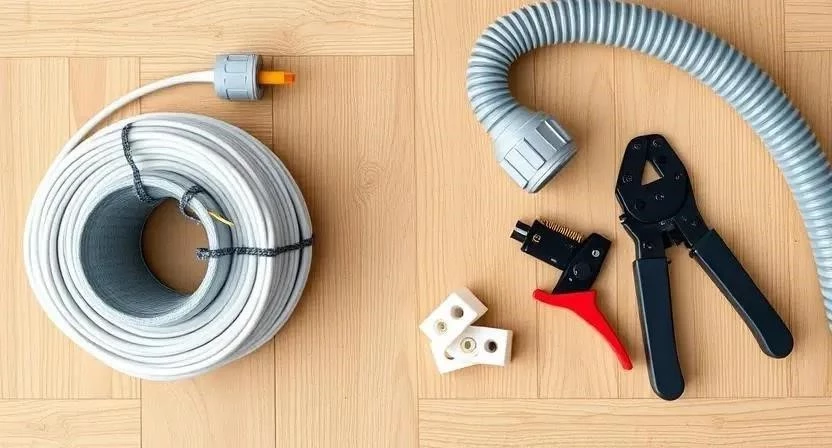

Подбор необходимых материалов
Выбор материалов определяет, будет ли дом безопасным или превратится в пороховую бочку. Я использую только негорючие компоненты. Кабель ВВГнг-LS является стандартом: он не поддерживает горение и имеет низкое дымовыделение. Гофра ПВХ должна быть строго негорючей. Подрозетники выбираем специальные, предназначенные для монтажа в дерево.
- Кабель ВВГнг-LS 3х2.5 (для розеток)
- Кабель ВВГнг-LS 3х1.5 (для освещения)
- Гофрированная труба ПВХ негорючая
- Подрозетники для деревянных стен
- Клеммники WAGO или винтовые зажимы
- Изолента ПВХ качественная
- Распределительные коробки негорючие
- Клипсы и стяжки для фиксации
- Маркировочные бирки для линий
| Наименование | Расход на м2 (примерно) | Цена за единицу | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 2.5 м | 80 руб/м | 10 000 руб |
| Кабель ВВГнг-LS 3х1.5 | 1.5 м | 60 руб/м | 4 500 руб |
| Гофра ПВХ негорючая | 3 м | 25 руб/м | 3 750 руб |
| Подрозетники | 0.2 шт | 120 руб/шт | 1 200 руб |
| Клеммники/расходники | — | 2 000 руб/комплект | 2 000 руб |
Инструментарий для работы
Правильный инструмент ускоряет процесс и исключает брак. Стриппер позволяет снимать изоляцию, не повреждая жилу. Мультиметр необходим для проверки целостности цепей. Перфоратор и шуруповерт используются для создания отверстий в стойках и крепления элементов. Если бюджет ограничен, часть инструмента можно взять в аренду, но мультиметр я советую купить — он пригодится всегда.
- Стриппер (снятие изоляции)
- Мультиметр (прозвонка цепей)
- Перфоратор (сверление стоек)
- Шуруповерт (монтаж коробок)
- Уровень (выравнивание розеток)
- Бокорезы (обрезка проводов)
- Рулетка (разметка)
| Название | Функция | Рекомендуемая модель |
|---|---|---|
| Стриппер | Быстрое снятие изоляции | Автоматический (Knipex или аналог) |
| Мультиметр | Проверка напряжения и прозвонка | Цифровой (UNI-T) |
| Перфоратор | Сверление отверстий в дереве | Легкий SDS-plus (Bosch/Makita) |
| Шуруповерт | Закручивание саморезов | Аккумуляторный 18V |
| Уровень | Контроль горизонтали | Пузырьковый 40-60 см |
Организация пространства и подготовка
Перед началом работ нужно очистить каркас от опилок, строительного мусора и лишних предметов. Я всегда убираю все временные конструкции, которые могут мешать прокладке кабеля. На этом этапе происходит разметка зон установки розеток и выключателей. Важно заранее продумать, где будет стоять мебель, чтобы розетки не оказались за шкафом.
Затем переходим к подготовке поверхностей. Проверяю стойкость каркаса и прочность соединений. Сверлю отверстия в стойках и перекрытиях строго по центру, чтобы не ослабить несущую конструкцию. Проверяю пути прохождения кабеля, чтобы избежать лишних изгибов. Места крепления очищаю от пыли для лучшей адгезии скотча или надежной фиксации клипс.
Пошаговая технология монтажа
Процесс требует системности. Я придерживаюсь строгого порядка, чтобы не переделывать работу дважды.
- Составление схемы (2-4 часа). Рисую детальный план всех точек электропитания и освещения.

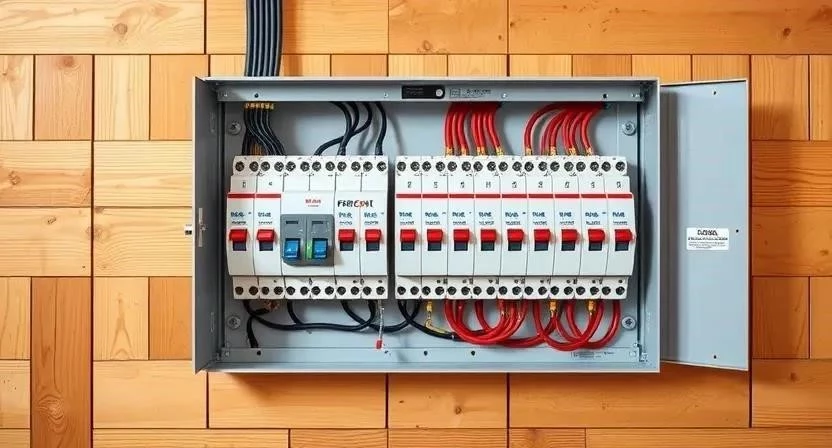

- Монтаж щитка (3-5 часов). Устанавливаю распределительный щит в доступном, сухом месте.
- Разметка и подрозетники (4-6 часов). Размечаю места розеток и фиксирую подрозетники.
- Сверление стоек (5-8 часов). Пробиваю отверстия в элементах каркаса. Я однажды промахнулся мимо центра стойки и чуть не перебил несущий элемент, поэтому теперь всегда использую шаблон.
- Прокладка кабеля (10-15 часов). Затягиваю ВВГнг-LS в негорючую гофру.

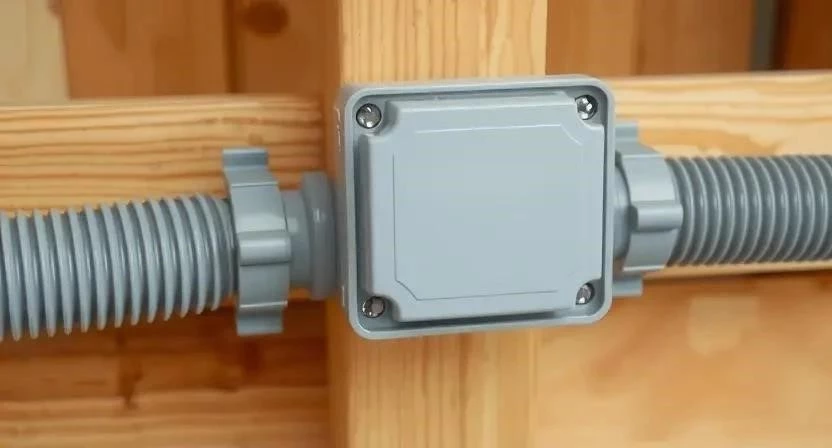

- Фиксация (6-10 часов). Креплю гофру клипсами или стяжками к стойкам.
- Соединения в коробках (8-12 часов). Соединяю провода через клеммники. Я заметил, что в дешевых коробках крепления ломаются при затягивании, так что перешел на проверенные бренды.
- Подключение точек (6-8 часов). Монтирую розетки и выключатели.
- Автоматика и УЗО (3-5 часов). Устанавливаю автоматы и устройства защитного отключения в щитке.
- Проверка мультиметром (3-4 часа). Прозваниваю каждую линию на отсутствие короткого замыкания.
- Тестовый запуск (2-3 часа). Подаю напряжение и проверяю работу под нагрузкой.
- Маркировка (2 часа). Подписываю каждый автомат в щитке.
| Этап | Время выполнения | Критическая точка контроля |
|---|---|---|
| Разметка | 6 часов | Соответствие схеме мебели |
| Сверление | 8 часов | Центровка отверстий в стойках |
| Прокладка | 15 часов | Целостность гофры и кабеля |
| Соединения | 12 часов | Надежность зажима клемм |
| Тестирование | 4 часа | Отсутствие утечек тока |
Технические нюансы и безопасность
При работе важно учитывать влажность дерева. Если каркас слишком сырой, монтаж лучше отложить, так как дерево может дать усадку и пережать кабель. Температурный режим должен быть стабильным, чтобы изоляция не стала хрупкой. Гофра должна быть совместима с изоляцией кабеля, чтобы не было химической реакции. Заземление в деревянном доме обязательно — это единственный способ избежать удара током при пробое изоляции.
Меры безопасности:
— Используйте защитные перчатки и очки при сверлении.
— При работе с химией или лаками обеспечьте проветривание.
— Никогда не работайте под напряжением.
— При работе на высоте используйте устойчивые стремянки.
— Соблюдайте правила пожарной безопасности: держите огнетушитель под рукой.
Типичные ошибки новичков
Многие пытаются сэкономить там, где это опасно. Я видел объект, где использовали ПВС вместо ВВГнг-LS — изоляция начала плавиться уже через год из-за перегрева в утеплителе. Это недопустимо.
- Использование дешевого кабеля без индекса «нг-LS».
- Отказ от гофры в пользу прямой прокладки по дереву.
- Неправильный выбор сечения (например, 1.5 мм для мощного обогревателя).
- Соединение проводов скрутками вместо клеммников.
- Отсутствие УЗО, что критично для деревянного строения.
Расчет стоимости работ
Цена зависит от площади и сложности схемы. Самостоятельный монтаж экономит деньги, но требует времени и знаний. Наем бригады дает гарантию, но увеличивает смету почти в два раза.
| Категория затрат | Цена своими руками | Цена с мастером |
|---|---|---|
| Материалы (средний сегмент) | 15 000 — 25 000 руб | 15 000 — 25 000 руб |
| Работа по монтажу | 0 руб | 20 000 — 40 000 руб |
| Инструменты (аренда/покупка) | 5 000 — 10 000 руб | 0 руб (у мастера свое) |
| 20 000 — 35 000 руб | 35 000 — 65 000 руб |
Экономия при самостоятельном выполнении составляет от 20 до 30 тысяч рублей, но риск ошибки ложится полностью на плечи владельца.
Эксплуатация и уход
После завершения монтажа и проверки системы можно приступать к чистовой отделке. Я рекомендую проверять затяжку контактов в щитке раз в год, так как дерево «дышит», и может возникнуть микросмещение. Контролируйте температуру автоматов под нагрузкой — они не должны быть горячими. Срок службы качественной изоляции ВВГнг-LS составляет около 30 лет, но регулярный осмотр щитка продлит жизнь всей системе.
Альтернативные способы разводки
Если скрытая проводка кажется слишком сложной, есть другие варианты. Открытая проводка в стиле ретро с керамическими изоляторами выглядит эстетично и максимально безопасна. Использование металлорукава вместо гофры дает дополнительную защиту от грызунов, которые часто перегрызают пластик. Бескабельные системы (радиореле) подходят только для освещения и не заменяют силовые линии.
Ответы на частые вопросы
Можно ли использовать ПВС вместо ВВГнг-LS?
Нет, ПВС не предназначен для стационарной скрытой прокладки, он быстро теряет свойства в утеплителе.
Обязательно ли использовать гофру в каркасном доме?
Да, гофра защищает кабель от механических повреждений и препятствует распространению огня.
Какое сечение кабеля выбрать для розеток?
Стандарт — 2.5 мм². Для мощных приборов (плита, кондиционер) — 4 мм².
Как часто нужно проверять проводку?
Раз в год проводить визуальный осмотр щитка и проверку УЗО кнопкой «Тест».
Что делать, если кабель перетерся об край стойки?
Немедленно изолировать место повреждения термоусадкой или заменить участок кабеля.
Можно ли прокладывать проводку по полу?
Можно, но только в жесткой гофре и с соблюдением всех норм ПУЭ.
Как выбрать УЗО для деревянного дома?
Выбирайте модель с током утечки 30мА для защиты людей и 10мА для влажных зон.
Нужна ли дополнительная противопожарная обработка кабельных проходов?
Желательно заполнить зазоры в местах прохода через перекрытия негорючей пеной или герметиком.
