Монтаж электрики в гараже или на даче требует особого подхода из-за перепадов температур и высокой влажности. Ошибка в выборе изоляции приводит к трещинам и коротким замыканиям. Обычно прокладка кабеля в неотапливаемых помещениях занимает от двух до четырех дней в зависимости от площади. Стоимость материалов для небольшого помещения начинается от 5-7 тысяч рублей. Правильный расчет нагрузки и защита от конденсата гарантируют безопасность сети.
Подготовка к электромонтажным работам
Работа считается средней по сложности. Потребуются базовые навыки работы с электроинструментом и понимание схем подключения. Я всегда рекомендую делать монтаж в сухой период — поздней весной или летом, чтобы избежать лишней сырости в стенах. Время выполнения зависит от объема: разметка и штробление занимают больше всего сил. Обязательно соблюдайте технику безопасности. Работайте в диэлектрических перчатках и защитных очках. Перед началом любых манипуляций полностью отключите питание на главном щите.
Выбор подходящих материалов

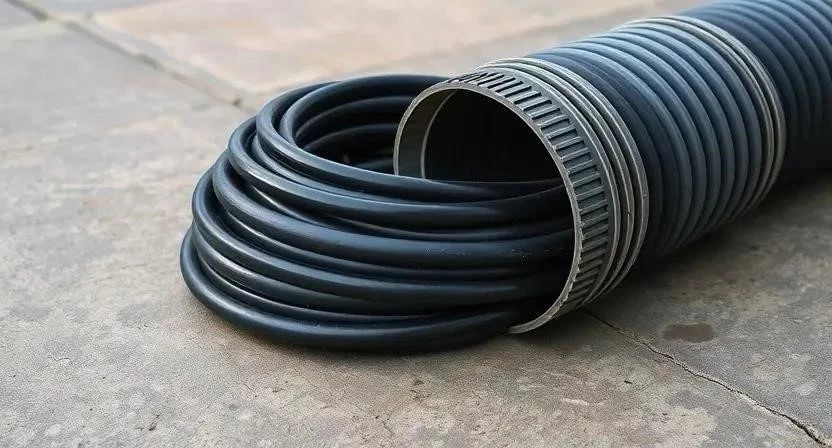

Для холодных зон выбираю кабели с морозостойкой изоляцией. Обычный ПВХ на морозе становится хрупким и может лопнуть. В сухих неотапливаемых зонах допустим ВВГнг-LS, но для сильных морозов лучше взять КГ-ХЛ. Чтобы защитить проводку, использую гофру из ПНД — она не боится ультрафиолета и низких температур.
- Кабель ВВГнг-LS (для сухих помещений)
- Кабель КГ-ХЛ (для зон с сильными морозами)
- Гофрированная труба ПНД (черная)
- Распределительные коробки со степенью защиты IP65
- Дюбель-хомуты для фиксации гофры
- Силиконовый герметик влагостойкий
- Изолента ХБ и ПВХ
- Клеммники WAGO с пружинными зажимами
| Материал | Расход на 10 м.пог. | Морозостойкость | Примерная цена |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 10 м | до -25°C | 1200 руб. |
| Кабель КГ-ХЛ 3х2.5 | 10 м | до -60°C | 2500 руб. |
| Гофра ПНД 20 мм | 10 м | Высокая | 400 руб. |
| Коробка IP65 | 2 шт. | Средняя | 300 руб. |
| Дюбель-хомут | 30 шт. | Высокая | 150 руб. |
Инструментарий для монтажа

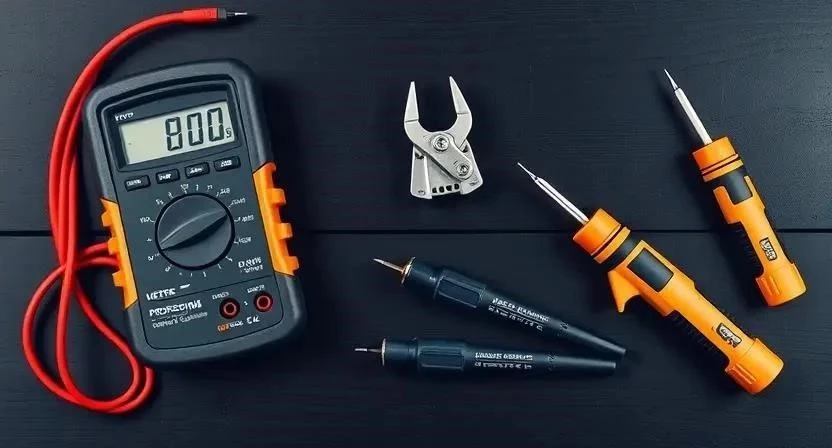

Без качественного инструмента работа превратится в мучение. Я использую профессиональный стриппер, чтобы не повредить жилу кабеля при зачистке. Перфоратор обязателен для бетонных или кирпичных стен. Мультиметр поможет проверить целостность линии до подачи напряжения. Если бюджет ограничен, часть инструментов можно взять в аренду в строительном магазине.
| Инструмент | Назначение | Важность |
|---|---|---|
| Стриппер | Снятие изоляции без повреждения жил | Желательно |
| Перфоратор | Бурение отверстий в стенах | Обязательно |
| Мультиметр | Проверка напряжения и прозвонка цепей | Обязательно |
| Набор отверток | Затяжка контактов в коробках и щитке | Обязательно |
| Уровень | Разметка трассы по прямой | Желательно |
Организация пространства в помещении
Сначала полностью освобождаю помещение от хлама. Стены и пол защищаю пленкой, если в комнате осталась мебель. Организую приток свежего воздуха, чтобы пыль от сверления быстрее вылетала наружу. Весь строительный мусор собираю в плотные мешки сразу, чтобы не споткнуться в процессе работы.
Подготовка рабочих поверхностей
Пыль и грязь мешают надежному креплению хомутов. Очищаю стены щеткой или строительным пылесосом. Если поверхность сильно крошится, прохожусь грунтовкой глубокого проникновения в два слоя. Это нужно, чтобы дюбели сидели плотно и не вылетали под весом кабеля. Мелкие трещины заделываю шпаклевкой, чтобы гофра прилегала ровно. После грунтовки даю поверхности высохнуть около 4-6 часов.
Пошаговый процесс прокладки проводки
Монтаж выполняю строго по плану. Однажды я пытался согнуть ПВХ-гофру на сильном морозе — она просто лопнула в руках. С тех пор использую только ПНД и прогреваю её, если температура опускается ниже нуля.
- Разметка трассы (2 часа). Отмечаю места установки розеток, выключателей и путь кабеля.
- Бурение отверстий (3 часа). Сверлю стены под дюбель-хомуты и распределительные коробки.
- Установка креплений (2 часа). Монтирую хомуты с шагом 40-50 см для исключения провисания.

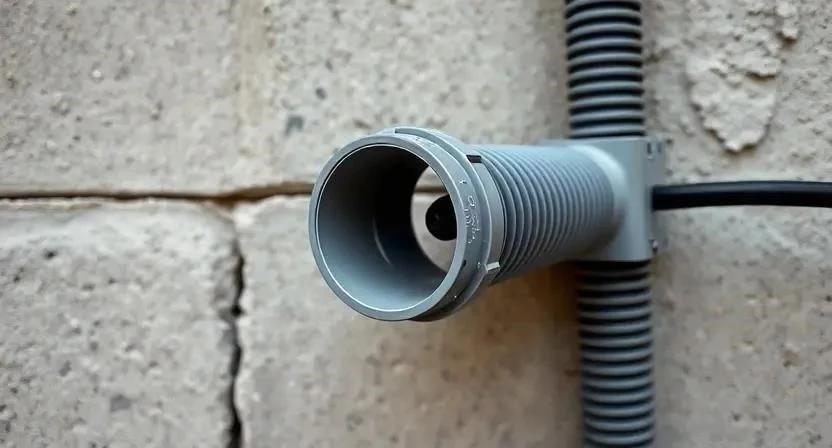

- Монтаж гофры (4 часа). Закрепляю трубу ПНД вдоль разметки.
- Протяжка кабеля (3 часа). Затягиваю провод в гофру, оставляя запас 15-20 см в коробках.
- Сборка соединений (4 часа). Соединяю жилы в коробках с помощью клеммников.
- Установка защиты (3 часа). Монтирую автоматы в щитке, подбирая номинал под сечение кабеля.
- Тестирование (1 час). Проверяю сеть мультиметром на отсутствие короткого замыкания.
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка | 2 ч. | Использование уровня |
| Сверление | 3 ч. | Защита глаз очками |
| Крепеж | 2 ч. | Шаг не более 50 см |
| Гофра | 4 ч. | Использование ПНД |
| Протяжка | 3 ч. | Без резких рывков |
| Сборка | 4 ч. | Герметизация вводов |
| Щиток | 3 ч. | Маркировка автоматов |
| Проверка | 1 ч. | Прозвонка всех линий |
Технические нюансы и особенности

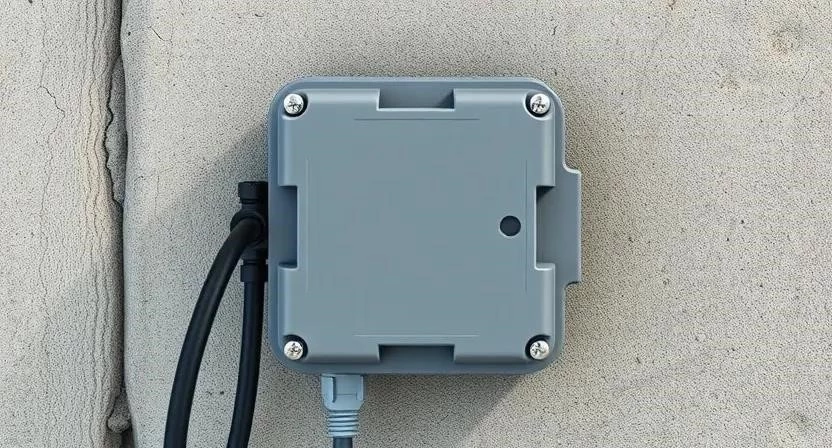

Мороз делает изоляцию жесткой. Если гнуть кабель при -20°C, он может просто лопнуть. Борюсь с конденсатом через тщательную герметизацию всех вводов в распределительные коробки. Силиконовый герметик полностью сохнет около 24 часов, поэтому не спешу с подачей питания. Важно, чтобы гофра и кабель были одного температурного класса, иначе один из материалов может деформироваться.
Типичные ошибки при монтаже
Часто новички ставят обычный ВВГ там, где постоянная сырость. Это приводит к быстрому окислению контактов. Помню, как в первый раз поставил слишком тонкий провод на электрообогреватель. Жила начала греться, и я вовремя заметил запах паленой изоляции.
- Использование кабеля без индекса-LS в пожароопасных зонах.
- Отказ от заземления в гараже или мастерской.
- Слишком тонкое сечение провода для мощных приборов.
- Отсутствие защиты (гофры) на открытых участках стены.
- Применение алюминиевых проводов вместо медных.
Расчет затрат на электрику
Считаю бюджет на гараж площадью 20 кв.м. Материалы обойдутся примерно в 8000 рублей. Работа мастера стоит еще около 10-12 тысяч. Сделав всё сам, я сэкономил приличную сумму, хотя потратил два выходных.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 8000 руб. | 8000 руб. | 0 руб. |
| Работа | 0 руб. | 11000 руб. | 11000 руб. |
| Инструмент (аренда) | 1500 руб. | 0 руб. | -1500 руб. |
| 9500 руб. | 19000 руб. | 9500 руб. |
Эксплуатация и уход за сетью
Раз в год проверяю затяжку винтов в щитке. От перепадов температуры контакты могут ослабнуть. Проверяю изоляцию на излом в местах поворотов гофры. Качественный КГ-ХЛ служит в холоде до 25 лет. Полноценно эксплуатировать сеть можно сразу после высыхания всех герметиков в коробках.
Альтернативные способы прокладки
Скрытая проводка в неотапливаемом доме — это риск. Если потечет труба или появится трещина в стене, искать обрыв будет крайне сложно. Поэтому предпочитаю открытый монтаж в гофре. В своей мастерской я решил использовать стальные трубы. Это было дороже, но теперь я спокоен, что мыши не перегрызут проводку.
- Открытая прокладка (легкий доступ для ремонта).
- Скрытая прокладка (эстетичный вид).
- Металлические трубы (максимальная защита от грызунов).
- Пластиковые кабель-каналы (только для сухих стен).
- Сшитый полиэтилен (повышенная стойкость к химии).
- Беспроводные выключатели (минимизация количества проводов).
- Бронированный кабель (для прокладки в земле).
Ответы на популярные вопросы
Можно ли использовать обычный ВВГ?
Да, если в помещении нет сильных морозов и критической влажности. В остальных случаях лучше КГ-ХЛ.
Как избежать замерзания конденсата в трубах?
Используйте герметичные коробки IP65 и тщательно заделывайте все вводы силиконом.
Какой IP выбрать для розеток в холодном помещении?
Рекомендую минимум IP44, чтобы защитить контакты от брызг и пыли.
Как часто нужно проверять состояние сети?
Оптимально проводить осмотр раз в год перед началом активного сезона.
Какое сечение выбрать для розеток?
Для стандартных розеток используйте медный кабель сечением 2.5 мм².
Гофра ПВХ или ПНД?
Для неотапливаемых зон подходит только ПНД, так как ПВХ трескается на холоде.
Обязательно ли заземление?
Да, в неотапливаемых помещениях с металлическими конструкциями заземление жизненно необходимо.
