Монтаж электропроводки и установка распределительных коробок

Монтаж электропроводки в жилом помещении начинается с планирования узлов разводки. Работы средней сложности обычно занимают около двух дней на одну комнату, а стоимость базового набора материалов варьируется от 2 до 5 тысяч рублей. Распределительные коробки: как выбрать и установить надежно — именно этот вопрос определяет долговечность всей сети. Правильный подход к установке исключает короткие замыкания и существенно упрощает будущий ремонт.

Подготовительные знания по электромонтажу

Перед тем как приступать к работе, нужно оценить свои навыки. Электромонтаж требует базового понимания схем фазы, нуля и заземления. Если вы никогда не держали в руках мультиметр, лучше пригласить специалиста или пройти краткий курс. Оптимальное время для установки коробок — этап «черновой» отделки, когда стены еще не оштукатурены, а стяжка пола не залита. Это позволяет прокладывать кабель кратчайшим путем без лишних затрат материала.

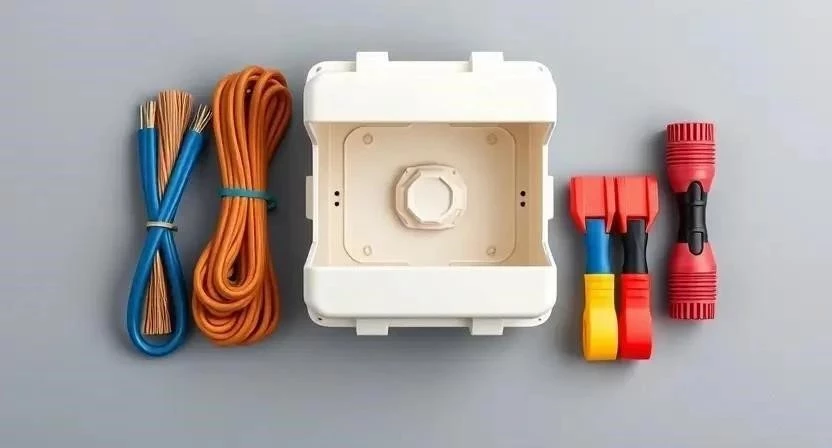

Комплектующие для сборки сети

Для качественной сборки узла потребуются надежные детали. Я рекомендую покупать кабель только в проверенных магазинах, чтобы избежать подделок с заниженным сечением меди. Расход материалов рассчитывается исходя из количества точек освещения и розеток в комнате.

• Распределительные коробки (пластиковые, IP44 или IP20) — 1 шт. на зону разводки.
• Кабель ВВГнг-ЛС 3х2.5 (для розеток) — из расчета 15-20 метров на комнату.
• Кабель ВВГнг-ЛС 3х1.5 (для освещения) — около 10-15 метров.
• Клеммники WAGO серии 221 (разные номиналы) — 20-30 шт.
• Дюбель-гвозди 6х40 мм для фиксации коробок — 10-15 шт.
• Гофрированная труба (ПВХ) диаметром 16-20 мм — по длине штроб.
• Изолента ПВХ (на всякий случай) — 1 рулон.
• Маркировочные бирки для кабелей — 1 комплект.

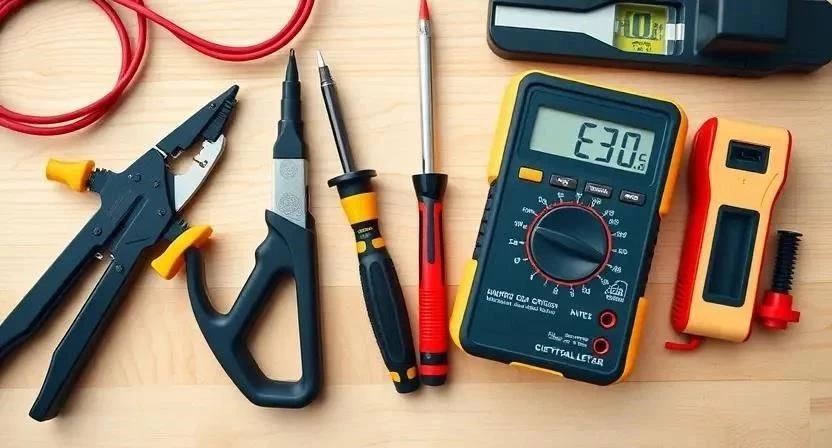

Инструментальный набор мастера

Инструменты должны быть эргономичными, чтобы рука не уставала при длительном штроблении. Некоторые позиции можно взять в аренду, например, профессиональный перфоратор с пылесосом.

• Стриппер — для быстрой и аккуратной зачистки изоляции.
• Набор отверток (крестовая, плоская) — для затяжки контактов.
• Перфоратор с насадкой-штроборезом — для прокладки каналов в стене.
• Строительный уровень — чтобы коробка стояла ровно.
• Мультиметр или индикаторная отвертка — для проверки напряжения.
• Бокорезы или кусачки — для обрезки кабеля.
• Строительный пылесос — для чистоты в помещении.

Обустройство рабочей зоны

Безопасность стоит на первом месте. Сначала полностью отключите питание на электрощите и повесьте табличку «Не включать!». Освободите стены от мебели и старых обоев. Пол застелите плотной полиэтиленовой пленкой, чтобы строительная пыль не въелась в покрытие. Организуйте вынос мусора в больших мешках сразу после штробления, иначе бетонная крошка забьет все щели в квартире.

Работа с основанием стен

Разметка мест установки коробок производится с учетом будущих потолков и мебели. Я всегда стараюсь ставить коробки на высоте 2.5-2.7 метра, чтобы доступ к ним оставался удобным, но они не бросались в глаза. После разметки приступайте к штроблению. Глубина паза должна быть такой, чтобы кабель в гофре был утоплен на 5-10 мм от поверхности стены. Очистите пазы от пыли кистью и нанесите грунтовку глубокого проникновения валиком в два слоя с интервалом 2 часа — второй слой перпендикулярно первому. Это обеспечит качественную адгезию штукатурки.

Технический регламент установки

Соблюдайте последовательность действий, чтобы не переделывать работу дважды. Я однажды сэкономил на длине провода в коробке и в итоге не смог затянуть клемму, пришлось перештробливать стену. Чтобы этого избежать, оставляйте запас кабеля 15-20 см.

1. Разметка точек установки (30-60 мин).
2. Штробление стен под гофру и коробки (3-5 часов).
3. Фиксация коробки в стене на гипсовый раствор или дюбеля (20 мин на ед.).
4. Заводка кабелей в коробку через специальные вводы (15 мин на ед.).
5. Стриппинг изоляции: зачистка жил ровно на 11 мм для WAGO (10 мин).
6. Выбор способа соединения: я рекомендую пружинные клеммники для жилых комнат (5 мин).
7. Соединение фаз (белый/коричневый), нулей (синий) и заземления (желто-зеленый) (20 мин).
8. Проверка контакта: потяните за каждый провод, чтобы убедиться в надежности фиксации (10 мин).
9. Закрытие коробки крышкой (5 мин).
10. Шпатлевание краев и финишная отделка (1-2 часа после высыхания раствора).

Меры безопасности: Обязательно используйте защитные очки и респиратор при штроблении бетона. Работайте в перчатках, чтобы избежать порезов об острые края гофры. При работе на высоте используйте устойчивую стремянку.

Технологические тонкости процесса

Температурный режим в помещении должен быть от +5 до +30 градусов. При слишком низкой температуре штукатурка вокруг коробки будет сохнуть слишком долго, что затянет отделку. Обычно время полного высыхания составляет 24-48 часов. Важно подбирать клеммники под сечение провода: для кабеля 2.5 мм² используйте клеммы, рассчитанные на этот диаметр, иначе контакт будет слабым и начнет греться.

Типичные промахи при монтаже

Новички часто совершают ошибки, которые вылезают наружу только после включения мощных приборов. Я видел объект, где использовали обычные скрутки в ванной, через год там началось окисление контактов из-за влажности.

1. Недостаточный запас провода: невозможно перенести коробку или заменить клемму.
2. Использование скруток без пайки: со временем медь окисляется, контакт слабеет, возникает нагрев.
3. Ошибка в сечении: использование провода 1.5 мм² для розеток под стиральную машину.
4. Скрытая установка в недоступных местах: замуровывание коробки без крышки или за шкафом.
5. Отсутствие заземления: соединение только фазы и нуля, что опасно при пробое изоляции.

Смета на материалы и работы

Финансовая сторона вопроса зависит от того, делаете ли вы всё сами или нанимаете бригаду. Самостоятельный монтаж экономит значительную сумму, но требует времени и покупки инструмента.

Правила эксплуатации и проверки

После завершения всех работ и отделки стен проведите контрольный замер напряжения в каждой розетке. Я всегда рекомендую проверить соединения через полгода после заселения, если используете скрутки (хотя лучше от них отказаться). Современные пружинные клеммники служат десятилетиями, если не было перегрузок сети. Приступать к финишной покраске стен можно только после полного высыхания штукатурного слоя вокруг коробки, чтобы не появились трещины.

Разновидности способов монтажа

Существуют разные подходы к организации узлов соединения. Скрытый монтаж в коробках — это стандарт, но есть и альтернативы. Например, безкоробные соединения, когда все сплиты делают прямо в глубоких подрозетниках. Это экономит время, но ограничивает количество линий.

Ответы на популярные вопросы

Разберем основные сомнения, которые возникают при электромонтаже.

1. Можно ли ставить коробку в ванной?
Да, но только влагозащищенную с индексом IP44 и выше. Я заметил, что обычный пластик в сырых помещениях может стать хрупким со временем.

2. Что лучше: WAGO или пайка?
Для жилых помещений WAGO удобнее и достаточно надежны. Пайка идеальна для промышленных объектов, но в квартире она избыточна и затрудняет ремонт.

3. Какое сечение провода использовать?
Для освещения — 1.5 мм², для розеток — 2.5 мм². Использовать меньшее сечение для розеток опасно перегревом.

4. Можно ли замуровывать коробку полностью?
Категорически нет. Должна остаться крышка, к которой можно подобраться. Замурованные соединения — это «бомба замедленного действия».

5. Как найти коробку в стене?
Я всегда фотографирую стены с приложенной рулеткой перед заделкой коробок, чтобы потом не пробить кабель дюбелем при навеске полок.

6. Сколько проводов можно соединить в одной коробке?
Зависит от размера коробки. Главное, чтобы провода не были сжаты крышкой, иначе изоляция может повредиться.

7. Нужна ли заземляющая шина в коробке?
В обычных распределительных коробках шина не ставится, заземляющие жилы просто соединяются между собой через клеммник.
