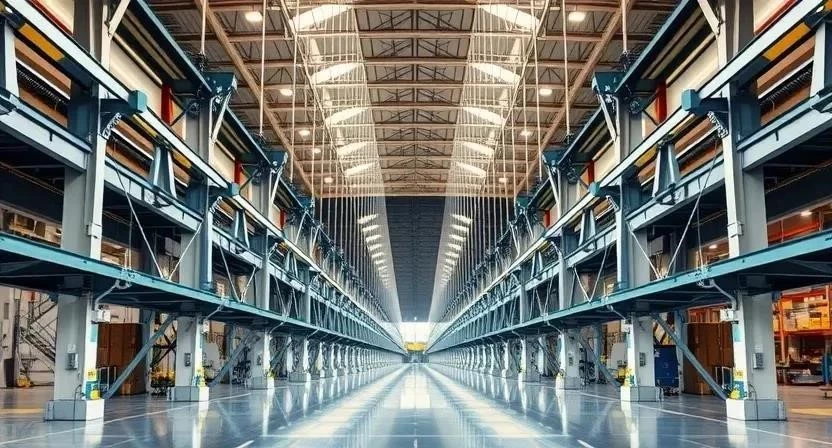

Монтаж кабельных эстакад на производстве

Промышленный объект требует организованной системы передачи электроэнергии, где монтаж кабельных эстакад становится основным решением для открытых участков. Реализация такого проекта на среднем предприятии занимает от двух до четырех недель. Стоимость работ сильно зависит от длины пролетов и типа используемого металла. Правильный монтаж кабельных эстакад на производстве: пошаговая инструкция и нормы позволяют избежать провисания линий и коротких замыканий. Разберем, как грамотно возвести такую конструкцию, чтобы она служила десятилетиями.

Особенности подготовки к работе

Строительство кабельного моста — задача с высокой степенью ответственности. Я заметил, что отсутствие детального проекта часто приводит к переделкам прямо в процессе сварки. Электромонтажники должны иметь соответствующие допуски по электробезопасности и навыки работы с металлоконструкциями. Сроки выполнения напрямую зависят от погоды. Зимний период усложняет заливку фундаментов из-за необходимости прогрева бетона или использования специальных присадок.

Материалы для устройства конструкции

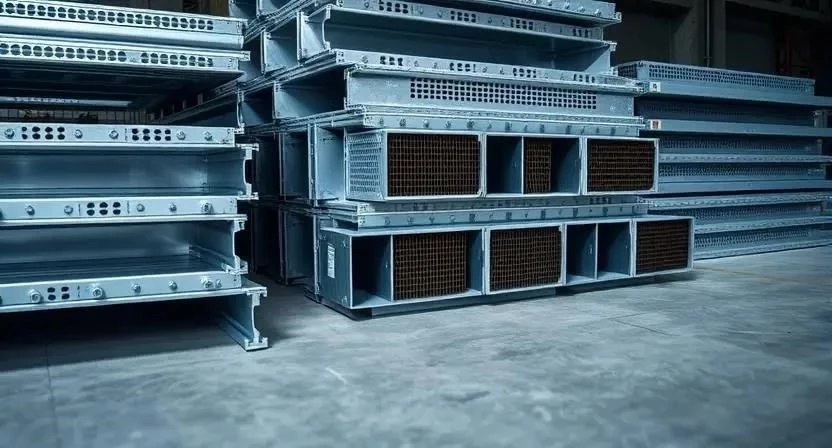

Для сборки эстакады используется сертифицированный металлопрокат и специализированные системы кабелеудержания. Я рекомендую выбирать оцинкованные элементы, чтобы не тратить время на ежегодную покраску.

• Швеллер или двутавр для основных несущих балок.
• Уголок горячекатаный для стоек и связей.
• Кабельные лотки перфорированные (для силовых линий).
• Кабельные лестницы (для тяжелых кабелей большого сечения).
• Анкерные болты с распорным механизмом.
• Болты, гайки и шайбы класса прочности не ниже 5.8.
• Сварочные электроды по ГОСТ.
• Грунт-эмаль по металлу с антикоррозийными свойствами.

Ниже представлена спецификация материалов на стандартный участок длиной 10 метров.

Инструментарий для монтажа

Качественный инструмент сокращает время работы в два раза. Для точной установки опор обязательно используйте лазерный нивелир, так как отклонение в пару сантиметров на первой опоре приведет к серьезному перекосу всей линии.

• Сварочный инвертор — для соединения металлоконструкций.
• Лазерный уровень (нивелир) — для выверки горизонта и вертикали.
• Перфоратор с SDS-plus — для бурения отверстий под анкеры.
• Болгарка (УШМ) с отрезными и зачистными дисками — для резки металла.
• Набор рожковых и накидных ключей — для затяжки болтовых соединений.
• Рулетка и строительный угольник — для разметки.
• Стремянка или вышка-тура — для работы на высоте.

Организация площадки и территории

Перед началом работ территорию очищают от строительного мусора и снега. Разметка осей опор выполняется с точностью до миллиметра. Важно защитить соседние коммуникации, которые могут проходить под землей. Я однажды столкнулся с тем, что при забивке свай задели старый водопровод, потому что не проверили схему подземных сетей. Организуйте подъезд для грузовика с металлом максимально близко к точкам установки опор.

Подготовка основания и поверхности

Фундаменты под опоры делают либо монолитными, либо используют существующие бетонные основания. Проверка несущей способности грунта обязательна, чтобы эстакада не «поплыла» весной. Все металлические детали проходят антикоррозийную обработку. Наносите грунтовку валиком в два слоя с интервалом 2 часа, причем второй слой должен идти перпендикулярно первому. Это создает надежный защитный слой, который не отслоится через год.

Технология установки по шагам

Процесс монтажа требует строгого соблюдения последовательности. На каждом этапе я проверял геометрию конструкции, чтобы избежать накопления погрешности.

1. Разметка и установка анкерных болтов (4 часа). Размечаем оси, бурим отверстия и фиксируем анкеры.
2. Монтаж вертикальных опор (8 часов). Устанавливаем стойки, выверяя вертикальность уровнем.

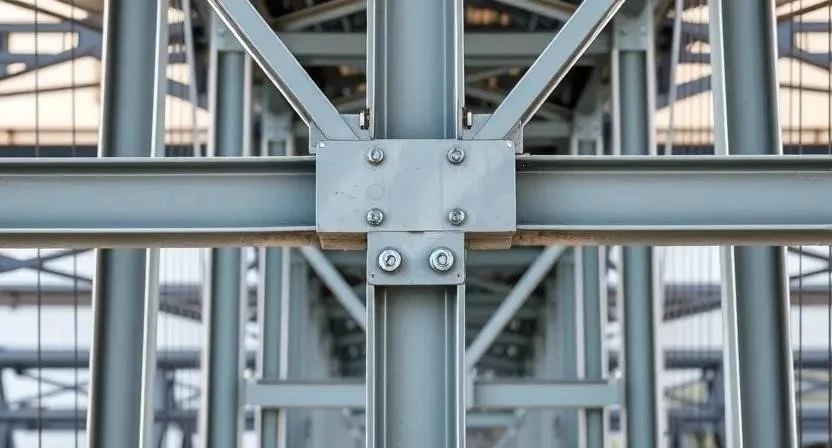

3. Установка ригелей и поперечных связей (8 часов). Соединяем опоры горизонтальными балками.
4. Монтаж прогонов и несущих балок (6 часов). Создаем основу для укладки лотков.
5. Укладка кабельных лотков и лестниц (12 часов). Раскладываем секции по всей длине эстакады.
6. Соединение секций и фиксация креплений (8 часов). Стягиваем лотки болтами, проверяя плотность прилегания.
7. Устройство системы заземления и молниезащиты (6 часов). Привариваем заземляющие перемычки к каждой секции.

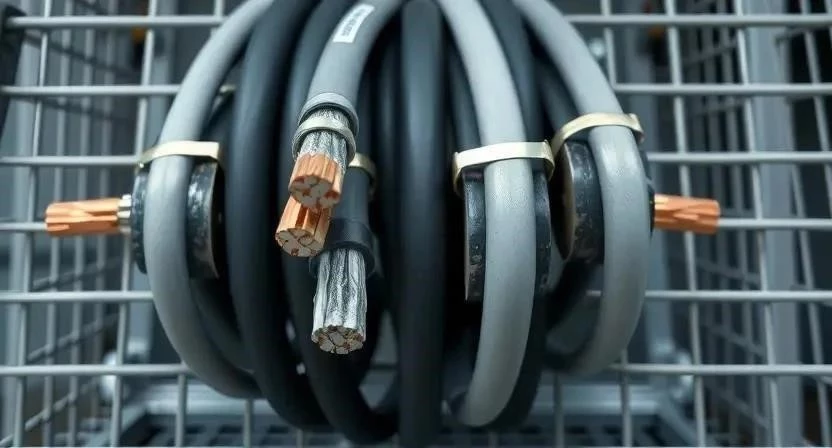

8. Протяжка кабельных линий по эстакаде (16 часов). Укладываем кабели, соблюдая радиус изгиба.
9. Фиксация кабелей стяжками и хомутами (8 часов). Закрепляем провода с шагом 50-80 см.
10. Финишная окраска и обработка швов (10 часов). Закрашиваем все сварочные швы антикоррозийным составом.
11. Проверка геометрии и устойчивости (4 часа). Финальный осмотр всех узлов и затяжка болтов.
12. Приемка работ технадзором (4 часа). Подписание актов и проверка соответствия проекту.

График выполнения работ представлен в таблице ниже.

Технические нюансы и требования

Обязательно оставляйте температурные зазоры между секциями лотков. Металл расширяется при нагреве, и без зазоров конструкцию может просто выгнуть дугой. Учитывайте ветровые и снеговые нагрузки вашего региона согласно ПУЭ. Я использовал разные типы стали для разных зон, чтобы избежать гальванической коррозии при контакте разных металлов. Все работы должны строго соответствовать нормам промышленной безопасности.

Типичные ошибки при монтаже

Новички часто пренебрегают мелочами, которые потом выходят боком. Я однажды видел объект, где забыли покрасить сварочные швы, и через два года вся эстакада начала ржаветь именно в местах соединений.

1. Нарушение вертикальности опор, что создает неравномерную нагрузку на фундамент.
2. Отсутствие заземления каждой металлической секции лотка.
3. Неправильный выбор сечения лотка (заполнение более чем на 70% объема), что мешает охлаждению кабеля.
4. Игнорирование антикоррозийного слоя на срезах металла после резки болгаркой.
5. Слишком сильная затяжка пластиковых стяжек, которая может повредить изоляцию кабеля.

Расчет стоимости и экономика

Цена зависит от выбора между сварным и болтовым соединением. Сварные конструкции дешевле по материалам, но требуют больше времени на покраску и квалификацию сварщика. Болтовые системы собираются как конструктор, что ускоряет процесс, но стоит дороже из-за стоимости метизов.

При самостоятельном монтаже (своими руками) можно сэкономить до 30% бюджета за счет отсутствия оплаты услуг подрядной организации, но это требует наличия собственного инструмента и допусков.

Эксплуатация и уход

После завершения работ вводится регламент осмотра. Раз в год я проверяю затяжку всех болтовых соединений, так как от вибраций оборудования они могут ослабнуть. Обновление лакокрасочного покрытия проводится каждые 3-5 лет в зависимости от агрессивности среды. При правильном уходе срок службы такой эстакады составляет более 25 лет.

Сравнение с альтернативами

Иногда вместо эстакад предлагают подземную прокладку кабеля. Это скрывает коммуникации, но делает любой ремонт или добавление новой линии настоящим кошмаром с раскопками. Также существуют композитные материалы вместо стали. Они вообще не ржавеют, но стоят в 2-3 раза дороже и имеют другие расчеты по нагрузкам.

Часто задаваемые вопросы (FAQ)

Какова максимальная длина пролета между опорами?
Обычно пролет составляет 6 метров. При увеличении расстояния необходимо увеличивать сечение несущей балки, чтобы избежать провисания под весом кабелей.

Как защитить кабель от солнца на открытой эстакаде?
Используйте кабель с УФ-стойкой изоляцией или устанавливайте над лотками защитные кожухи/крышки. Это предотвратит растрескивание оболочки через несколько лет.

Каковы нормы нагрузки на лоток?
Расчет ведется с запасом 20-30% на будущую модернизацию. Вес всех кабелей не должен превышать допустимую нагрузку, указанную в паспорте лотка.

Как правильно маркировать линии на эстакаде?
Маркировка наносится бирками из нержавеющей стали или пластика каждые 5 метров и в местах поворотов. Это критически важно для быстрого поиска неисправности.

Меры безопасности

Работа на эстакадах связана с высотой и электричеством. Обязательно используйте страховочный пояс и каску. При сварке используйте защитную маску и негорючую одежду. Проветривание обязательно, если работы ведутся в полузакрытых помещениях с применением химии. Категорически запрещено начинать протяжку кабелей до полной проверки устойчивости конструкции и приемки каркаса технадзором.
