Монтаж системы автономного электроснабжения начинается с проектирования электрических линий. Ошибка в выборе сечения ведет к потере до 15% вырабатываемой энергии. Качественный солнечный кабель стоит в среднем от 120 рублей за метр. Правильная проводка для солнечных панелей в доме обеспечивает безопасность всей электросети и долгий срок службы оборудования. Грамотный подход к кабельным трассам исключает перегрев проводов.
Базовые требования к подготовке
Сложность работ оценивается как средняя. Потребуются базовые знания электротехники, в частности закон Ома и понимание разницы между постоянным и переменным током. На монтаж проводки в стандартном доме уходит от 2 до 4 дней. Оптимальные сроки проведения работ — весна или осень. В это время нет экстремальной жары, которая делает работу на крыше опасной, и нет сильных морозов, при которых изоляция кабеля становится хрупкой.
Комплектация системы

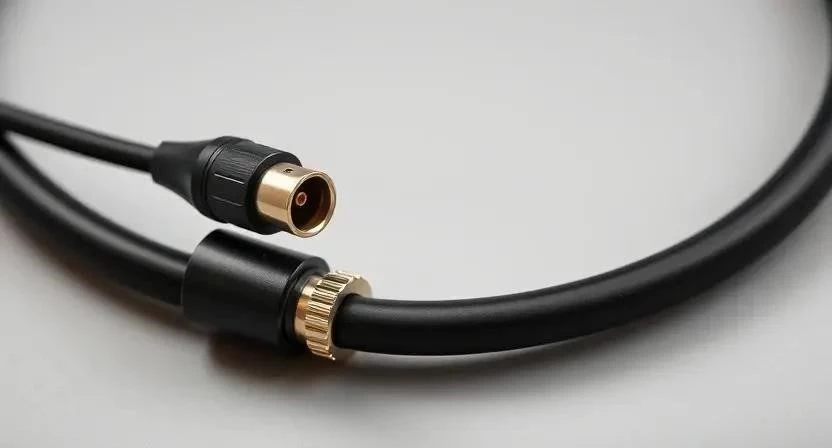

Для работы потребуется специальный солнечный кабель с двойной изоляцией, устойчивый к ультрафиолету. Обычные провода быстро трескаются на солнце. Также необходимы коннекторы MC4 для герметичного соединения модулей. Кабель прокладывается в гофротрубах для защиты от механических повреждений. Маркировка каждого провода упрощает поиск неисправностей в будущем. Расход кабеля рассчитывается с запасом 10-15% на изгибы и петли.
| Материал | Характеристика | Расход на 1 кВт | Примерная цена |
|---|---|---|---|
| Солнечный кабель (4 мм²) | Медь, двойная изоляция, UV-стойкий | 15-20 м | 2500-3000 руб. |
| Коннекторы MC4 | Герметичные, зажимные | 4-8 шт. | 600-1000 руб. |
| Гофротруба ПНД | Диаметр 20-25 мм, стойкая к УФ | 10-15 м | 800-1200 руб. |
| Кабельные стяжки | Нейлоновые, черные (УФ-стойкие) | 50-100 шт. | 300-500 руб. |
| Маркировочные бирки | Пластиковые, влагостойкие | 10-20 шт. | 200-400 руб. |

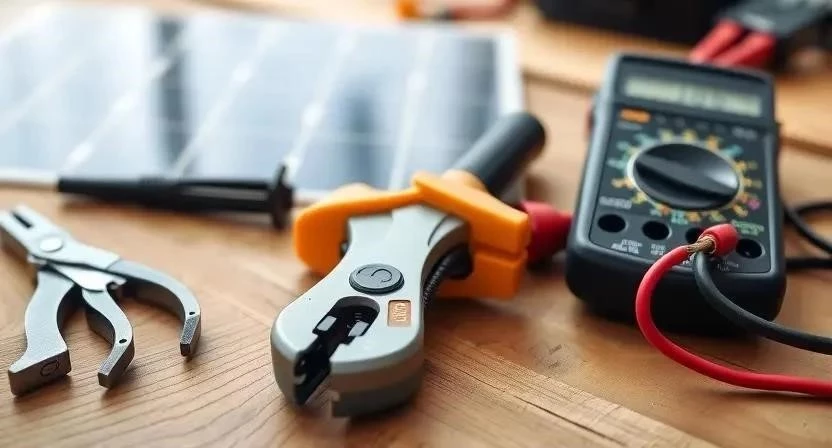

Технический арсенал
Качественный инструмент ускоряет процесс и гарантирует надежность соединений. Я всегда использую профессиональный кримпер, так как обычные пассатижи создают плохой контакт, что ведет к нагреву кабеля. Инструменты должны быть проверены на исправность перед выездом на объект.
- Специальный обжимной инструмент (кримпер) для MC4.
- Стриппер для аккуратного снятия изоляции.
- Цифровой мультиметр для замера вольтажа и ампеража.
- Перфоратор с набором сверл по бетону и кирпичу.
- Алюминиевая лестница или строительные леса.
- Набор диэлектрических отверток.
- Строительный уровень.
- Нож с заменяемыми лезвиями.
Разметка и зонирование
Место установки инвертора и аккумуляторов выбирается в сухом, проветриваемом помещении, например, в котельной или гараже. Важно, чтобы доступ к оборудованию оставался свободным для обслуживания. Трасса прокладки кабеля от крыши в дом должна быть максимально короткой. Это минимизирует падение напряжения. Окружающие зоны, особенно деревянные перекрытия, защищаются негорючими материалами в местах прохода кабеля.
Обустройство кабельных путей

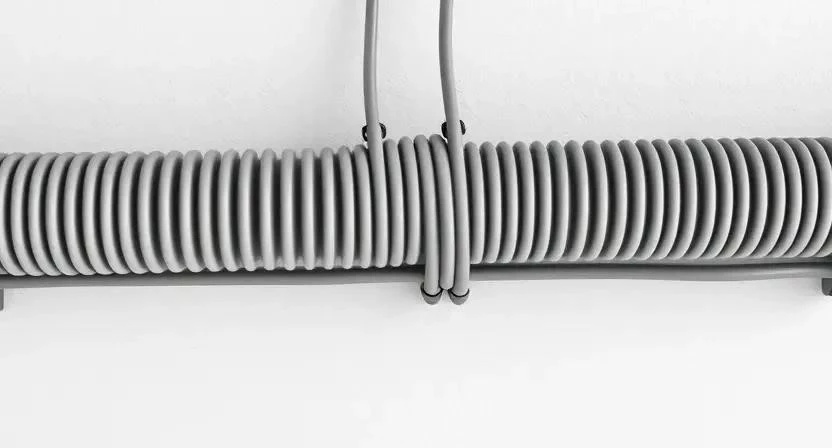

Монтаж начинается с установки кабельных каналов. Сверление отверстий в перекрытиях производится с небольшим уклоном наружу. Это предотвращает затекание дождевой воды внутрь дома. Гофра крепится к стенам с шагом 40-50 см. Все вводы в помещение герметизируются силиконовым или полиуретановым герметиком. Я проверяю герметичность, поливая место ввода водой из шланга.
- Разметка точек крепления гофротрубы.
- Сверление сквозных отверстий в стенах и перекрытиях.
- Монтаж пластиковых или металлических кабель-каналов.
- Установка фиксирующих клипс для кабеля.
- Прокладка гофры от места установки панелей до инвертора.
- Установка распределительных коробок.
- Герметизация всех внешних проходов.
Алгоритм установки
Процесс требует строгого соблюдения последовательности. Я рекомендую работать в паре, чтобы один человек фиксировал кабель на крыше, а второй принимал его внизу.
- Расчет сечения кабеля (1 час). Определяю максимальный ток и длину трассы, чтобы избежать потерь напряжения.
- Раскладка трасс (3-5 часов). Располагаю кабели согласно схеме, избегая пересечений с силовыми линиями 220В.
- Монтаж защиты (4 часа). Устанавливаю гофротрубы и фиксирую их стяжками.
- Обжим MC4 (2 часа). Зачищаю концы кабеля и плотно обжимаю коннекторы кримпером.
- Соединение панелей (3-6 часов). Соединяю модули последовательно для повышения вольтажа или параллельно для увеличения ампеража.
- Протяжка кабеля (2 часа). Затягиваю основной магистральный провод в дом к инвертору.
- Установка защиты (3 часа). Монтирую автоматические выключатели и предохранители в щиток.

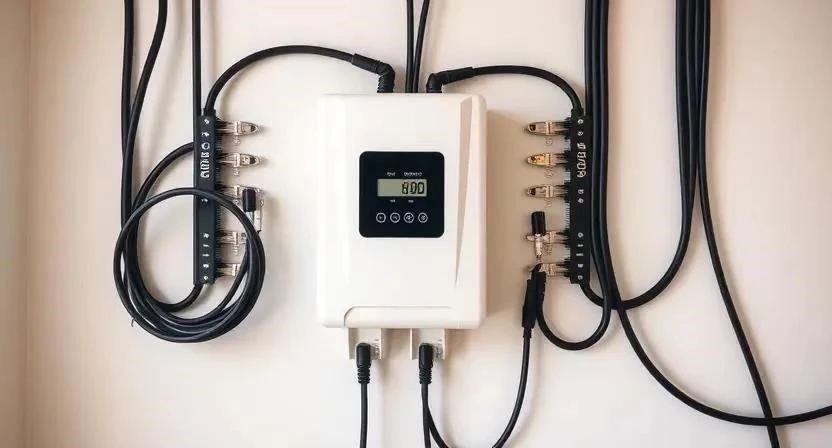

- Подключение к инвертору (2 часа). Подсоединяю провода к соответствующим клеммам контроллера заряда.
- Заземление (3 часа). Организую контур заземления для защиты от статики и молний.
- Замеры (1 час). С помощью мультиметра проверяю полярность и напряжение на входе.
- Фиксация (2 часа). Окончательно закрепляю все провода, чтобы они не висели и не болтались.
- Тест (1 час). Запускаю систему и проверяю подачу тока на аккумулятор.
Пример из опыта: однажды я забыл проложить кабель в гофре на участке с активными грызунами. Через месяц обнаружил перекушенную изоляцию. Теперь всегда использую ПНД-трубу с плотными стенками.
| Этап работы | Время | Критический нюанс |
|---|---|---|
| Проектирование | 2 часа | Точный расчет падения напряжения |
| Монтаж гофры | 5 часов | Соблюдение радиуса изгиба |
| Обжим MC4 | 2 часа | Герметичность уплотнительного кольца |
| Подключение | 4 часа | Соблюдение полярности (+ к +, — к -) |
| Тестирование | 1 час | Замер напряжения под нагрузкой |
Критические особенности
Температура окружающей среды влияет на проводимость. В сильную жару сопротивление растет, что увеличивает потери. Поэтому я выбираю кабель с запасом по сечению. Защита от ультрафиолета обязательна — обычная ПВХ-изоляция рассыпается за два сезона. Радиус изгиба провода не должен быть меньше 4-5 диаметров кабеля, иначе внутренние жилы могут переломиться. Также важно следить за совместимостью материалов: не используйте алюминиевые клеммы с медным проводом без специальной пасты.
Разбор типичных просчетов
Самая грубая ошибка — использование кабеля ПВС или ВВГ. Они не рассчитаны на постоянный ток под открытым небом и быстро теряют свойства. Слишком тонкое сечение приводит к тому, что часть энергии просто греет провод, а не заряжает аккумулятор. Отсутствие заземления делает систему опасной при грозе. Плохой обжим коннекторов вызывает искрение и может привести к пожару.
Пример из опыта: видел объект, где использовали кабель 2.5 мм² на трассе в 30 метров. В итоге напряжение на инверторе проседало на 4 вольта, и система часто уходила в защиту. Пришлось перекладывать всё на 6 мм².
Смета и экономика
Стоимость проводки зависит от длины трасс и выбранного бренда кабеля. Самостоятельный монтаж позволяет сэкономить на услугах электрика, но требует покупки качественного инструмента.
| Статья расходов | Средний сегмент (руб.) | Премиум сегмент (руб.) | Кол-во (пример) |
|---|---|---|---|
| Солнечный кабель | 4 000 | 8 000 | 30 м |
| Коннекторы MC4 | 1 000 | 2 500 | 10 шт. |
| Гофра и крепления | 2 000 | 4 000 | 20 м |
| Защитные автоматы | 3 000 | 7 000 | 3 шт. |
| Работа мастера | 15 000 | 30 000 | Услуга |
| Длина линии (м) | Ток (А) | Рекомендуемое сечение (мм²) | Потери напряжения (%) |
|---|---|---|---|
| до 10 | 10-15 | 4 мм² | < 1% |
| 10-20 | 10-15 | 6 мм² | < 1.5% |
| 20-30 | 10-15 | 10 мм² | < 2% |
| до 10 | 20-30 | 6 мм² | < 1% |
| 10-20 | 20-30 | 10 мм² | < 1.5% |
Экономия при самостоятельном выполнении составляет от 15 000 до 30 000 рублей. Однако я советую пригласить профессионала хотя бы для финальной проверки и замера сопротивления изоляции.
Эксплуатация и ревизия
После запуска система требует периодического осмотра. Раз в полгода я проверяю затяжку клемм в инверторе и щитке, так как от перепадов температур контакты могут ослабнуть. Осматриваю изоляцию кабеля на крыше на предмет трещин или повреждений птицами. Срок службы качественного солнечного кабеля составляет около 25 лет, но при плохом монтаже он может выйти из строя уже через 5 лет.
Варианты реализации
Существует несколько подходов к прокладке и выбору материалов:
- Медный кабель — стандарт индустрии, обеспечивает лучшую проводимость.
- Алюминиевые провода — дешевле, но требуют большего сечения и склонны к окислению.
- Внутристенная прокладка — эстетично, но сложно в обслуживании и замене.
- Наружная прокладка в гофре — самый практичный вариант для частного дома.
- Беспроводной мониторинг — установка датчиков тока на проводах для удаленного контроля через приложение.
Разбор частых вопросов
Можно ли использовать обычный медный провод?
Нет. Обычный ПВС не имеет защиты от ультрафиолета и быстро разрушается на солнце, что приведет к короткому замыканию.
Как рассчитать сечение кабеля при большой длине трассы?
Используйте формулу падения напряжения. Для солнечных систем допустимая потеря — не более 3%. Если трасса более 20 метров, увеличивайте сечение с 4 мм² до 6 или 10 мм².
Что будет, если перепутать полярность?
Большинство современных инверторов имеют защиту, но дешевые контроллеры могут сгореть мгновенно. Всегда проверяйте полярность мультиметром перед включением.
Нужна ли гофра для солнечного кабеля?
Да. Даже УФ-стойкий кабель может быть поврежден ветками деревьев или грызунами. Гофра — это дополнительный слой безопасности.
Как защитить проводку от грызунов?
Используйте гофротрубу из ПНД или даже металлическую гибкую трубу в местах прохода через подвал и чердак.
Сколько максимально панелей можно объединить в одну цепочку?
Это зависит от максимального входного напряжения вашего инвертора. Обычно это 150-500 вольт. Превышение этого лимита сожжет оборудование.
Зачем нужны коннекторы MC4?
Они обеспечивают герметичное соединение, которое не боится дождя и снега, и позволяют быстро разобрать систему для ремонта.
Как проверить качество соединения?
С помощью мультиметра замерьте напряжение до и после соединения. Разница должна быть минимальной. Также можно использовать тепловизор — перегретый контакт будет виден как яркое пятно.
Пример из опыта: я заметил, что некоторые мастера просто скручивают провода и заматывают их изолентой. В одном таком случае через год соединение окислилось, и мощность системы упала вдвое. Только MC4 гарантируют стабильный ток.
