Установка системы мониторинга позволяет избежать аварий из-за перегрева силовых линий. Обычно такие работы занимают от двух до трех суток в зависимости от протяженности трассы. Стоимость комплекта оборудования начинается от нескольких тысяч рублей. Правильно подобранные термопары для контроля температуры кабеля гарантируют стабильную работу электросети. Это надежный способ защиты дорогостоящей инфраструктуры.
Подготовительный этап и оценка сложности
Монтаж системы имеет средний уровень сложности. Я всегда начинаю с поиска точек максимального нагрева, так как именно там чаще всего происходят сбои. Обычно это места соединений, крутые изгибы или участки с максимальной нагрузкой. Для выполнения работ обязательно требуются допуски по электробезопасности. Общее время выполнения монтажа на стандартный участок составляет около 48-72 часов.
Комплектация системы: материалы и расчеты
Для качественной сборки системы мониторинга перегрева кабеля потребуется определенный набор компонентов. На 100 метров линии я обычно рассчитываю установку 10 датчиков с шагом в 10 метров, если нет специфических зон риска.
- Термопары (тип К или аналогичные)
- Термостойкий соединительный кабель
- Клеммники для подключения
- Изоляционная термоусадочная трубка
- Монтажная лента высокого качества
- Пластиковые стяжки термостойкие
- Маркировочные бирки для каждой точки
- Герметик силиконовый термостойкий
Приобрести компоненты можно в специализированных магазинах электротехники или у поставщиков промышленной автоматики.
| Материал | Расход на 100 м | Цена за ед. (средняя) | |
|---|---|---|---|
| Термопара | 10 шт. | 800 руб. | 8 000 |
| Термостойкий кабель | 110 м | 120 руб/м | 13 200 |
| Клеммники | 20 шт. | 50 руб. | 1 000 |
| Изоляционные материалы | 1 комплект | 2 500 руб. | 2 500 |
| Стяжки и маркировка | 1 комплект | 1 000 руб. | 1 000 |

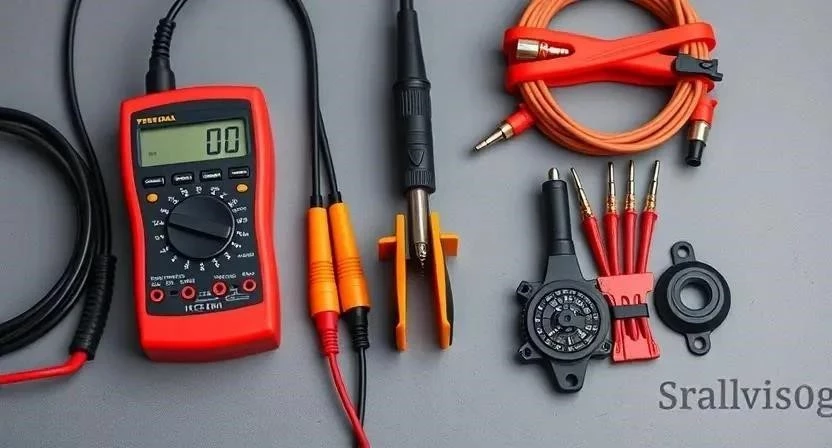

Инструментарий для монтажа
Инструменты делятся на базовые и специализированные. Мультиметр и стриппер я считаю обязательными для каждого мастера. Сварочный аппарат для термопар можно взять в аренду, если объем работ небольшой, а для постоянного использования лучше купить компактный паяльник.
- Мультиметр для проверки проводимости
- Стриппер для зачистки проводов
- Паяльник или аппарат контактной сварки
- Инструмент для зачистки внешней изоляции
- Монтажный пистолет для фиксации
- Набор отверток
- Комбинированные плоскогубцы
Организация рабочего пространства
Первым делом обеспечиваю полный доступ к кабельным трассам. Окружающее оборудование закрываю защитными экранами или пленкой. В кабельных колодцах и лотках обязательно организую дополнительное освещение. Я заметил, что без хорошего переносного прожектора в темном колодце работать почти невозможно, что увеличивает риск ошибок.
Подготовка кабеля к установке датчиков
Внешняя оболочка кабеля должна быть идеально чистой. Я удаляю всю пыль и жир с помощью обезжиривателя. После этого проверяю целостность основной изоляции. Если есть повреждения, их устраняю до монтажа термопар. Размечаю места установки датчиков согласно проекту или расчетным точкам нагрева.
Однажды я столкнулся с тем, что из-за остатков заводской смазки на кабеле датчик просто соскользнул в сторону во время затяжки. Это привело к неправильным показаниям, поэтому сейчас я уделяю очистке поверхности особое внимание.
Технология установки и настройки системы

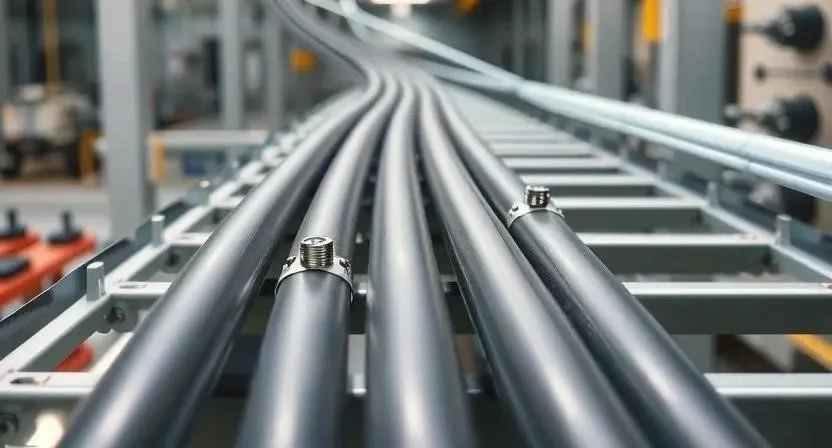

Процесс монтажа требует точности. Я рекомендую использовать специальные зажимы для плотного прилегания, чтобы исключить воздушную прослойку.
- Выбор точек установки (1 час) — определение зон риска.
- Подготовка места контакта (2 часа) — зачистка и обезжиривание.

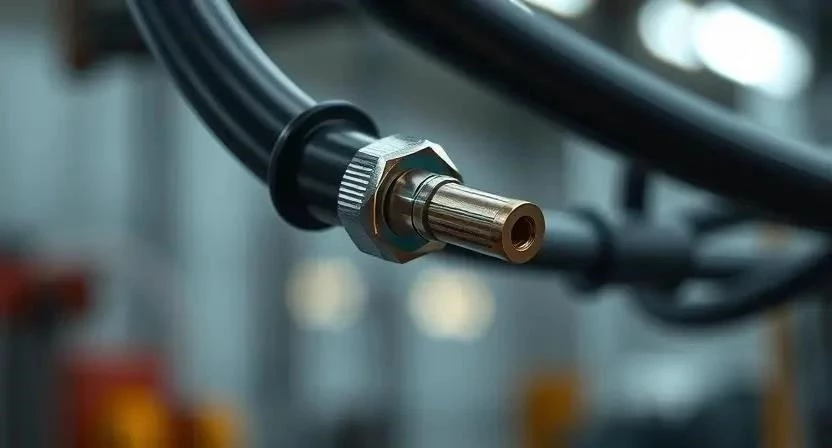

- Фиксация термопары к кабелю (3 часа) — плотный прижим датчика.
- Изоляция места соединения (2 часа) — использование термоусадки.
- Прокладка линий связи от датчиков к контроллеру (5 часов) — монтаж кабеля в лотках.

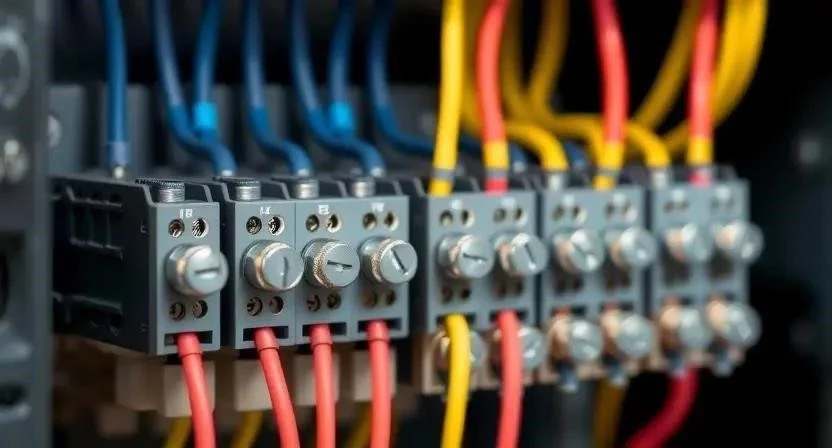

- Подключение к клеммам (3 часа) — соблюдение полярности.
- Настройка контроллера (2 часа) — ввод параметров.
- Калибровка датчиков (2 часа) — сверка с эталоном.
- Тестовый запуск (1 час) — проверка подачи сигнала.
- Проверка срабатывания сигнализации (1 час) — имитация перегрева.
| Этап работ | Время | Особенности |
|---|---|---|
| Подготовка поверхности | 3 часа | Тщательное обезжиривание |
| Монтаж датчиков | 5 часов | Максимальный прижим к кабелю |
| Прокладка связи | 5 часов | Защита от помех |
| Подключение и настройка | 5 часов | Проверка полярности |
| Тестирование | 2 часа | Проверка порогов срабатывания |
Во время тестового запуска я однажды обнаружил, что один из датчиков выдавал скачущие значения. Причиной оказался неплотный контакт с оболочкой кабеля, который я исправил за десять минут, повторно затянув хомут.
Технические особенности и тонкости
Важно учитывать температурный диапазон выбранных термопар. При работе с силовыми линиями часто возникают электромагнитные помехи, поэтому использую только экранированные провода. В помещениях с высокой влажностью все соединения герметизирую термостойким силиконом. Также проверяю совместимость материалов изоляции, чтобы они не вступали в химическую реакцию с оболочкой кабеля.
Меры безопасности: Все работы провожу в диэлектрических перчатках. При работе с химией обеспечиваю активное проветривание. Категорически запрещено касаться оголенных жил под напряжением.
Типичные промахи при монтаже
Новички часто допускают ошибки, которые приводят к ложным срабатываниям системы мониторинга перегрева кабеля.
- Неплотный прижим датчика к поверхности кабеля.
- Использование неэкранированных проводов в зонах с сильными помехами.
- Неправильный выбор типа термопары под температурный режим.
- Отсутствие заземления экрана соединительных линий.
- Игнорирование герметизации в сырых подвалах.
Я часто видел, как из-за отсутствия заземления контроллер начинал «врать», показывая температуру на 5-10 градусов выше реальной.
Финансовая сторона вопроса
Стоимость системы зависит от количества точек контроля и сложности прокладки линий связи. Сравнение затрат показывает, что самостоятельный монтаж экономит значительную сумму на оплате услуг организации.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Оборудование и материалы | 25 700 | 25 700 | 0 |
| Работа по монтажу | 0 | 15 000 | 15 000 |
| Настройка и калибровка | 0 | 5 000 | 5 000 |
| 25 700 | 45 700 | 20 000 |
В своем последнем проекте я решил сэкономить: сам проложил все линии связи, но нанял специалиста для финальной калибровки контроллера, чтобы быть уверенным в точности.
Эксплуатация и техническое обслуживание
После запуска система требует регулярного внимания. Раз в квартал провожу проверку точности измерений с помощью тепловизора. Осматриваю целостность изоляции датчиков, особенно в местах изгибов. Обновляю программное обеспечение контроллера согласно рекомендациям производителя. Срок службы правильно установленных термопар составляет от 5 до 10 лет.
Другие способы мониторинга температуры
Помимо термопар, существуют и другие методы контроля. Волоконно-оптические датчики (DTS) позволяют видеть температуру по всей длине кабеля, но стоят в разы дороже. Бесконтактный контроль тепловизором удобен для экспресс-диагностики, но не дает непрерывного мониторинга. Терморезисторы RTD отличаются высокой точностью, но более сложны в монтаже на длинных линиях.
| Метод | Точность | Диапазон | Цена |
|---|---|---|---|
| Термопары | Средняя | Высокий | Низкая |
| DTS (Оптика) | Высокая | Очень высокий | Очень высокая |
| RTD (Резисторы) | Очень высокая | Средний | Средняя |
| Тепловизор | Высокая | Средний | Средняя (прибор) |
| Термометры | Низкая | Низкий | Очень низкая |
Я считаю, что для большинства стандартных силовых линий термопары — лучший выбор по соотношению цены и качества.
Ответы на частые вопросы
Какая термопара лучше для силового кабеля?
Обычно используют тип К (хромель-алюмель), так как она обладает широким температурным диапазоном и доступной ценой.
Как часто нужно проводить калибровку?
Рекомендую делать это раз в полгода или после любых ремонтных работ на линии.
Можно ли ставить датчики на скрутки?
Да, более того, места соединений и скруток являются приоритетными точками для установки.
Влияет ли экран кабеля на точность?
Сам экран не влияет, но если он не заземлен, электромагнитные наводки могут создавать помехи в сигнале.
Что делать, если датчик показывает резкий скачок температуры?
Сначала проверьте целостность соединительного провода, затем используйте тепловизор для подтверждения реального перегрева.
Можно ли использовать обычную изоленту?
Нет, обычная изолента со временем пересыхает от нагрева. Только термостойкая лента или термоусадка.
Нужна ли специальная защита для линии связи?
Да, провода от датчиков к контроллеру желательно укладывать в гофру или отдельный лоток.
