Монтаж системы безопасности начинается с правильного выбора трассы. Проводка для наружного видеонаблюдения требует учета влажности и резких перепадов температур. Обычно работа на небольшом частном доме занимает от одного до трех дней. Стоимость материалов на одну точку начинается от 1500 рублей. Грамотный подход гарантирует стабильный сигнал без помех и коротких замыканий.
Подготовка к работе и оценка объекта
Сначала я провожу полный осмотр территории. Оценка сложности объекта помогает понять, где потребуются дополнительные лестницы или специальные крепления. Для работы достаточно базовых навыков владения электроинструментом. Я всегда закладываю в график лишние несколько часов на непредвиденные сложности с фасадом. Оптимальное время для монтажа — теплое время года, так как при низких температурах изоляция кабеля становится хрупкой.
Комплект материалов для монтажа

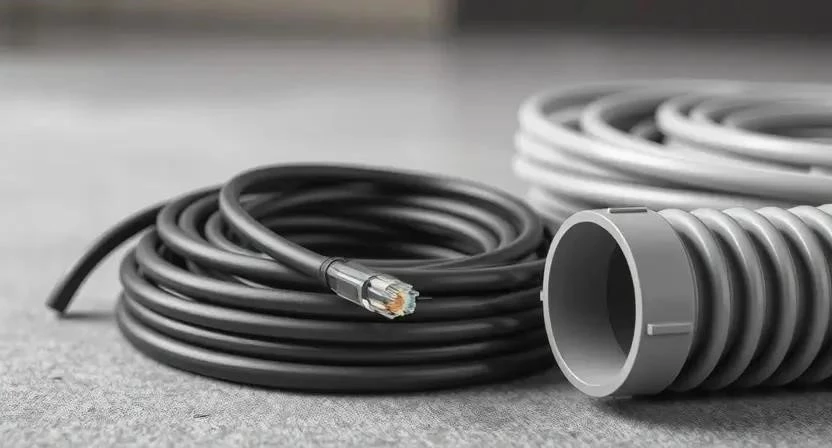

Для уличной прокладки нельзя использовать обычный внутренний кабель. Он быстро потрескается от солнца. Я подбираю материалы с учетом защиты от ультрафиолета и влаги.
- Кабель витая пара UTP (внешний, с ПНД-оболочкой)
- Коаксиальный кабель (для аналоговых систем)
- Гофрированная труба ПНД (черная, стойкая к УФ)
- Дюбель-хомуты для фиксации гофры
- Силиконовый герметик для наружных работ
- Распределительные монтажные коробки (IP66)
- Коннекторы RJ-45 или BNC
- Изолента ПВХ или термоусадочные трубки
| Наименование | Рекомендуемый тип | Расход на 1 точку | Примерная цена |
|---|---|---|---|
| Кабель UTP | Cat 5e Outdoor | 15-30 метров | 25-40 руб/м |
| Гофра | ПНД 16-20 мм | 15-30 метров | 15-25 руб/м |
| Монтажная коробка | Пластик IP66 | 1 шт. | 200-400 руб. |
| Дюбель-хомут | Пластик 20 мм | 10-15 шт. | 5-10 руб/шт. |
| Герметик | Нейтральный силикон | 20-30 мл | 150-300 руб/туба |
Инструментарий мастера

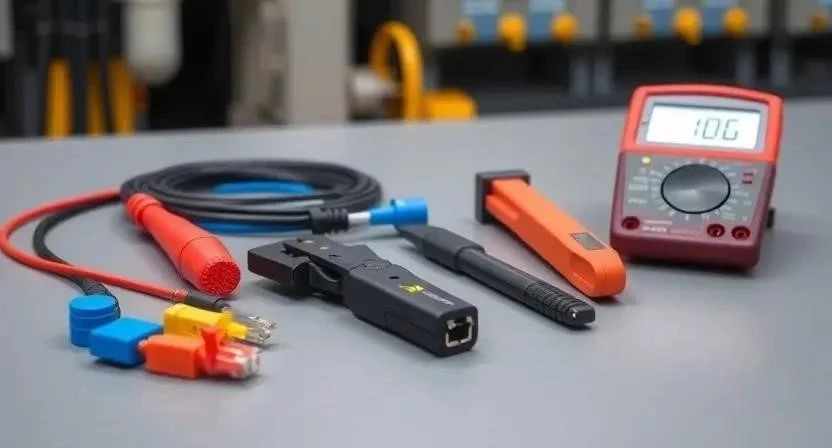

Правильный инструмент ускоряет процесс в два раза. Я не рекомендую экономить на обжимном инструменте, так как плохой контакт приведет к потере сигнала.
- Перфоратор с набором буров по бетону и кирпичу
- Кримпер (обжимной инструмент для коннекторов)
- Стриппер для снятия изоляции
- Лестница-стремянка или вышка-тура
- Мультиметр для проверки целостности жил
- Набор отверток (крестовая, плоская)
- Строительный уровень
| Инструмент | Назначение | Альтернатива |
|---|---|---|
| Перфоратор | Сверление стен и фасада | Ударная дрель |
| Кримпер | Обжим коннекторов | Нет (обязателен) |
| Стриппер | Снятие внешней оболочки | Канцелярский нож |
| Мультиметр | Поиск обрывов и замер вольтажа | Контрольная лампа |
| Уровень | Ровная установка камер и коробок | Приложение на смартфоне |
Организация пространства внутри помещения
Работа начинается с определения точек установки камер. Я размечаю трассы прохождения кабеля на стенах, чтобы избежать лишних изгибов. Внутри дома обязательно защищаю мебель и пол пленкой. Это избавляет от необходимости долгой уборки после сверления отверстий в стенах. Все кабели сводятся в одну точку, где будет стоять видеорегистратор.
Подготовка внешней поверхности фасада
Перед началом прокладки я очищаю фасад от пыли и грязи в местах крепления. Сверление отверстий для ввода кабеля выполняю с небольшим уклоном в сторону улицы. Это нужно, чтобы дождевая вода не затекала внутрь помещения. Устанавливаю закладные в тех местах, где планируется тяжелое оборудование. Проверяю готовность всех точек крепления, чтобы не бегать с лестницей лишний раз.
Технология монтажа кабеля по шагам
Процесс требует последовательности. Я однажды забыл оставить запас кабеля у камеры, и в итоге пришлось перетягивать всю линию, чтобы просто повернуть объектив на 10 сантиметров. Теперь действую строго по плану.
- Планирование схемы (1-2 часа). Рисую карту прокладки, отмечаю все повороты и точки входа.
- Прокладка кабеля в гофре (3-6 часов). Затягиваю кабель в трубу, фиксирую её хомутами каждые 50 см.

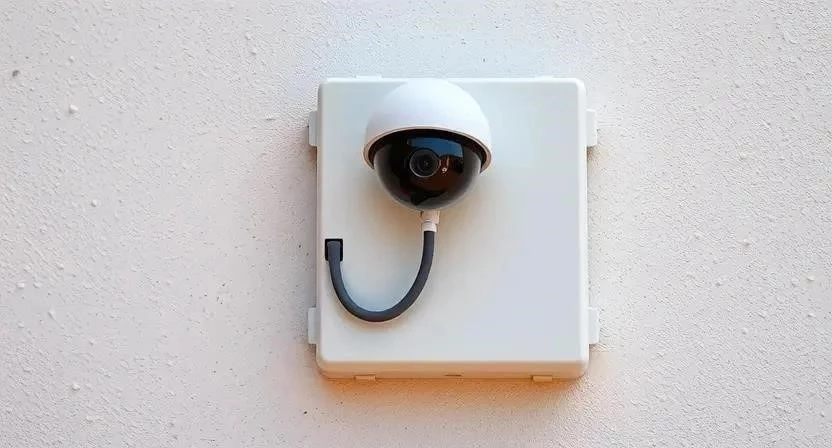

- Монтаж распределительных коробок (2-3 часа). Устанавливаю коробки в местах подключения камер.
- Проход через стены и герметизация (1-2 часа). Сверлю отверстия, пропускаю кабель, запениваю или замазываю герметиком.

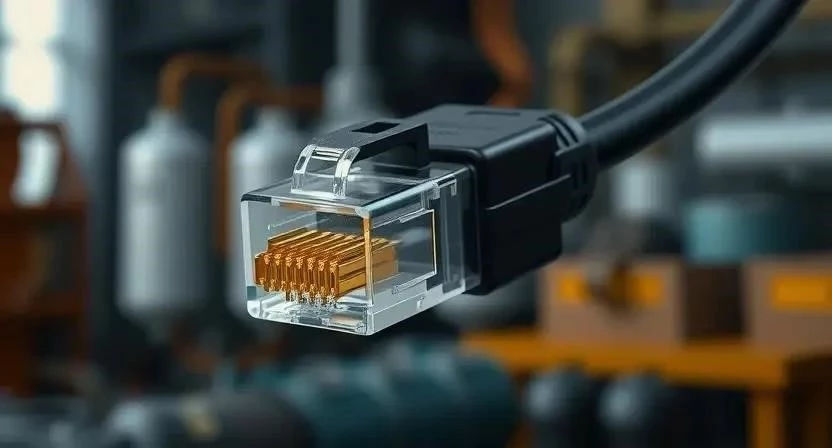

- Обжим коннекторов (1 час). Аккуратно зачищаю жилы и обжимаю их кримпером.
- Подключение камер (1-2 часа). Соединяю кабель с камерой внутри монтажной коробки.
- Подключение к регистратору (1 час). Вставляю коннекторы в порты видеорегистратора или PoE-коммутатора.
- Тестирование сигнала (1 час). Проверяю картинку с каждой камеры на мониторе.
- Фиксация кабеля хомутами (1-2 часа). Убираю все провисания, плотно прижимаю гофру к стене.
- Настройка углов обзора (1-2 часа). Регулирую направление камер для максимального охвата.
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и планирование | 2 часа | Учет «слепых зон» |
| Монтаж гофры и кабеля | 5 часов | Соблюдение радиуса изгиба |
| Сверление и герметизация | 2 часа | Уклон отверстия наружу |
| Обжим и подключение | 3 часа | Проверка каждой жилы |
| Настройка и тест | 2 часа | Фокусировка изображения |
Технические нюансы эксплуатации
Температурный режим сильно влияет на срок службы. Я использую кабель, рассчитанный на работу от -40 до +60 градусов. Защита от ультрафиолета обязательна, иначе черная оболочка ПНД начнет крошиться через два года. Очень важно соблюдать дистанцию от силовых линий электропередач. Если проложить видеокабель вплотную к силовому проводу 220В, на экране появятся «полосы» из-за электромагнитных помех.
Типичные ошибки и способы их решения
Новички часто пытаются сэкономить, прокладывая кабель без защиты. В итоге солнце или грызуны уничтожают линию за один сезон. Я рекомендую всегда использовать гофру. Также часто забывают про петли запаса у камер, что делает невозможным их перемещение или ремонт.
- Прокладка без защиты $
ightarrow$ заменить кабель на уличный и поместить в гофру. - Отсутствие запаса кабеля $
ightarrow$ перетянуть линию с запасом 30-50 см. - Плохой обжим $
ightarrow$ переобжать коннектор, используя качественный кримпер. - Отсутствие влагозащиты $
ightarrow$ установить герметичную коробку IP66 и загерметизировать ввод. - Слишком сильный изгиб $
ightarrow$ переложить кабель, соблюдая радиус изгиба (не менее 5 диаметров кабеля).
Расчет затрат на систему
Стоимость зависит от количества камер и длины трасс. Я потратил на свой объект около 12 000 рублей на материалы, при этом сэкономил на оплате услуг бригады. Самостоятельный монтаж позволяет выбрать более качественный кабель, не переплачивая за работу.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (кабель, гофра) | 4 000 | 5 000 | 1 000 |
| Расходники (коробки, дюбели) | 2 000 | 2 500 | 500 |
| Стоимость работы | 0 | 8 000 | 8 000 |
| Аренда инструмента | 1 000 | 0 | -1 000 |
| 7 000 | 15 500 | 8 500 |
Обслуживание после установки
Система не работает вечно без присмотра. Раз в полгода я проверяю герметичность распределительных коробок. Дождь и снег могут просочиться через микротрещины. Очистка линз камер от пыли и паутины возвращает четкость картинке. Также стоит проверять целостность изоляции в местах, где кабель подвергается механическим воздействиям. При таком уходе срок службы материалов достигает 10-15 лет.
Альтернативные способы реализации
Существуют беспроводные Wi-Fi системы, которые проще в установке. Однако они зависят от стабильности сигнала и часто подвержены помехам. Проводной монтаж всегда надежнее. Для упрощения питания я рекомендую использовать PoE-коммутаторы. Технология Power over Ethernet позволяет передавать и данные, и питание по одному кабелю UTP, что избавляет от необходимости тянуть отдельный провод 220В к каждой камере.
Ответы на частые вопросы
Какой кабель лучше для улицы?
Однозначно UTP с ПНД-оболочкой (черного цвета). Он не боится солнца и влаги.
Можно ли использовать обычный интернет-кабель?
Нет, обычный серый кабель для помещений потрескается через год, и вода попадет внутрь жил.
Как защитить провод от перегрызания животными?
Используйте стальную гофрированную трубу или ПНД-трубу с толстыми стенками.
Что делать при потере сигнала?
Первым делом проверить коннекторы и проверить линию мультиметром на предмет обрыва.
Как выбрать сечение кабеля?
Для большинства IP-камер достаточно стандартного сечения 0.5-0.6 мм (Cat 5e).
Нужно ли заземлять монтажные коробки?
Если коробки пластиковые, заземление не требуется. Для металлических — обязательно.
Какое расстояние максимально допустимо для UTP?
До 100 метров без использования репитеров или PoE-экстендеров.
Меры безопасности: При работе с перфоратором обязательно используйте защитные очки и респиратор. При монтаже на высоте используйте страховочный пояс. Все работы с электричеством проводите при отключенном питании. Проветривайте помещение при использовании силиконовых герметиков.
