Монтаж светодиодного освещения: расчет и подбор кабеля

Монтаж светодиодного освещения начинается с точного расчета электрической части, чтобы избежать потери яркости на концах ленты. Обычно расчеты занимают около 15-20 минут, а сам процесс прокладки кабеля в среднем помещении длится от 3 до 6 часов. Правильный расчет сечения провода для светодиодной ленты позволяет избежать перегрева жил и преждевременного выхода из строя блока питания. Это критически важный этап, от которого зависит безопасность всего объекта. Логично начать с изучения базовых физических параметров системы.

Основы электрики для правильного подбора кабеля

Сила тока и напряжение напрямую влияют на то, как будет светить ваша подсветка. Я часто вижу, как новички игнорируют падение напряжения, из-за чего лента в начале линии горит ярко, а к концу заметно тускнеет. Это происходит из-за сопротивления медного провода. Чем тоньше жила и длиннее путь от блока питания, тем больше вольт «теряется» по дороге. Чтобы освещение было равномерным, потери не должны превышать 5%. Оценка сложности работ зависит от общей длины трасс и количества сегментов ленты.

Подбор подходящих материалов

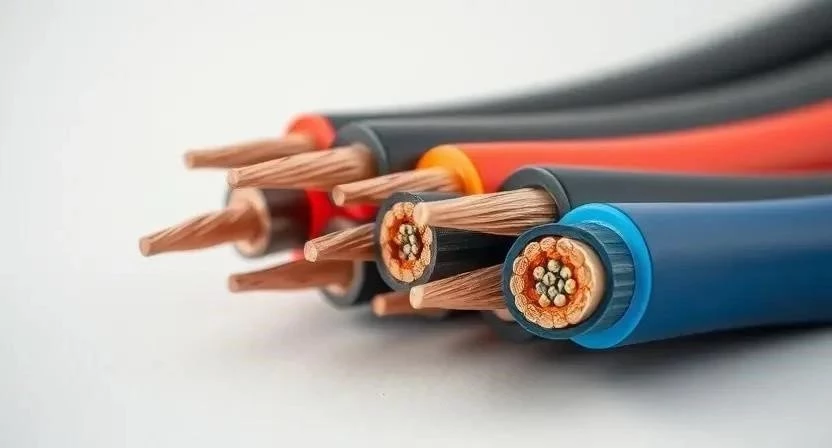

Для этих целей я обычно использую многожильный медный кабель, так как он гибкий и надежный. Чаще всего выбирают ПВС или ШВВП. Важно подобрать изоляцию, которая подходит под условия эксплуатации: для сухих комнат подойдет обычный ПВХ, а для влажных зон лучше брать влагостойкие варианты. Длина кабеля считается с запасом 10-15% на изгибы и подключения.

• Медный многожильный провод ПВС 2х0.5 мм²
• Медный многожильный провод ПВС 2х0.75 мм²
• Медный многожильный провод ПВС 2х1.5 мм²
• Кабель ШВВП 2х0.5 мм²
• Кабель ШВВП 2х0.75 мм²
• Кабель ШВВП 2х1.0 мм²
• Термоусадочные трубки для изоляции
• Специальный силиконовый провод для зон с нагревом

Инструментарий для качественного монтажа

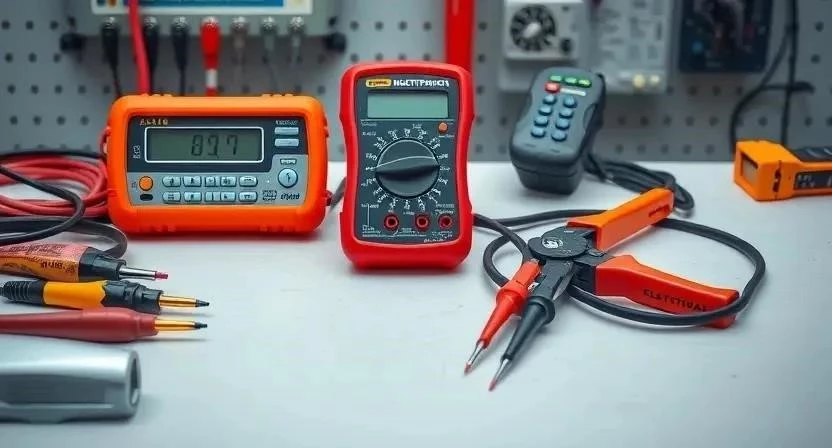

Без правильного набора инструментов работа превратится в мучение. Я всегда беру с собой мультиметр, чтобы проверить реальное напряжение на конце линии. Стриппер значительно ускоряет зачистку изоляции и не повреждает медные жилы, в отличие от обычного ножа. Для соединения использую либо пайку, либо качественные клеммники, чтобы избежать искрения и окисления контактов.

• Мультиметр — замер напряжения и прозвонка цепи
• Стриппер — быстрая зачистка концов провода
• Набор отверток — затяжка винтовых клемм
• Паяльник с припоем — создание надежного соединения
• Плоскогубцы — обрезка и загиб жил
• Клеммники Wago — быстрый монтаж без пайки
• Нож строительный — подрезка внешней оболочки

Планирование трасс и подготовка помещения

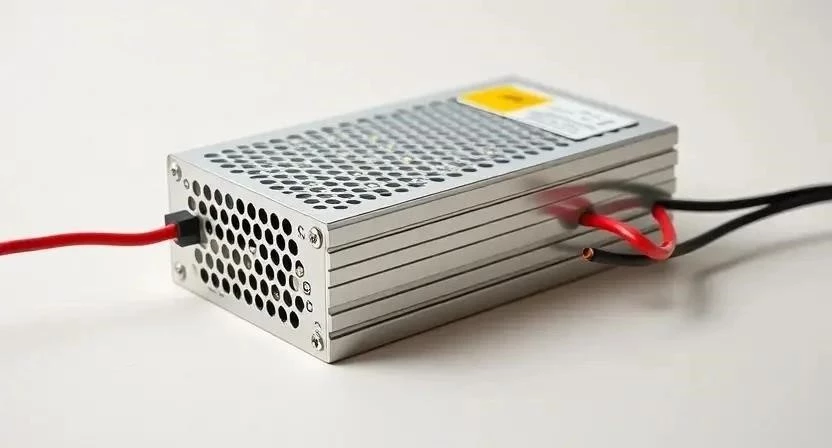

Сначала я определяю, где будет стоять блок питания. Это должно быть доступное место с вентиляцией, чтобы БП не перегрелся. Трассы прокладки кабеля планирую так, чтобы минимизировать длину проводов. Чем короче путь, тем меньше сечение жил потребуется для компенсации потерь. Все поверхности в зоне работы застилаю пленкой, чтобы строительная пыль не попала в разъемы.

Организация поверхности под проводку

Для эстетичного вида использую кабель-каналы или штроблю стены. В случае со штроблением важно не повредить существующую проводку. Я тщательно очищаю места крепления от пыли и жира, чтобы клипсы или клей держались крепко. Обязательно проверяю, чтобы точки подключения были доступны для обслуживания в будущем, иначе при поломке придется ломать отделку.

Пошаговый алгоритм установки и расчета

Работа требует системности. Я придерживаюсь строгого порядка действий, чтобы не переделывать монтаж дважды. Безопасность превыше всего: все работы с электричеством выполняю при полностью отключенном питании. Использую защитные перчатки и очки при сверлении.

1. Определение общей мощности ленты (Вт) — 10 мин.
2. Расчет силы тока по формуле I = P/U (например, 60Вт / 12В = 5А) — 5 мин.
3. Замер точной длины линии от блока до самого дальнего конца ленты — 15 мин.
4. Расчет допустимого падения напряжения (макс. 5% от номинала) — 10 мин.
5. Подбор сечения по таблице потерь исходя из тока и длины — 10 мин.
6. Выбор конкретной марки провода (ПВС или ШВВП) — 5 мин.
7. Монтаж кабеля в штробы или каналы — 1-3 часа.
8. Подключение провода к блоку питания с соблюдением полярности — 20 мин.

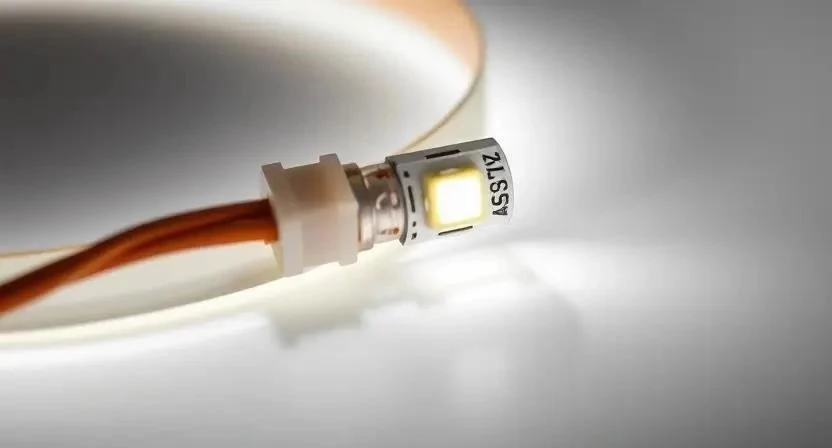

9. Подключение кабеля к светодиодной ленте — 30 мин.
10. Тестирование напряжения мультиметром на конце линии — 15 мин.
11. Финальная изоляция всех соединений термоусадкой — 30 мин.
12. Проверка на нагрев проводов и блока питания под нагрузкой (в течение 30 мин) — 30 мин.

Однажды я допустил ошибку и использовал слишком тонкий провод для 5-метровой ленты 12В. В итоге конец ленты светил в два раза слабее начала. Пришлось все переделывать и менять кабель на сечение 0.75 мм².

Технические нюансы и особенности систем

Температура окружающей среды влияет на сопротивление меди. При сильном нагреве сопротивление растет, и падение напряжения увеличивается. Я всегда рекомендую переходить на системы 24В для длинных линий. В 24-вольтовых системах при той же мощности сила тока в два раза меньше, чем в 12-вольтовых. Это значит, что можно использовать провод меньшего сечения без потери яркости.

Типичные ошибки при монтаже

Самая частая ошибка — использование тонких проводов, которые идут в комплекте с дешевыми лентами. Они рассчитаны на короткие отрезки, а не на прокладку через всю комнату. Еще один прокол — подключение питания только с одного конца длинной ленты. Я советую подавать питание с двух сторон или использовать параллельные линии. Также новички часто берут блок питания «впритык» по мощности, что ведет к его перегреву и быстрому выгоранию.

Помню случай, когда клиент вызвал меня из-за того, что блок питания постоянно уходил в защиту. Оказалось, он рассчитал мощность ленты, но не учел пусковые токи и взял БП без запаса. Пришлось заменить его на модель с запасом 20%.

Экономический расчет проекта

Стоимость кабеля зависит от сечения. Чем толще жила, тем дороже метр, но тем надежнее система. При самостоятельном монтаже основная экономия идет на оплате услуг электрика.

Эксплуатация и уход за системой

После завершения работ я рекомендую через месяц проверить все соединения. Медь может «поплыть» в винтовых клеммах, поэтому их стоит подтянуть. Следите за температурой блока питания — он не должен обжигать руку. Срок службы качественного медного кабеля в изоляции ПВХ составляет более 20 лет, если он не подвергается механическим повреждениям или перегреву.

Альтернативные методы подключения

Для очень длинных линий я использую медные шины, которые идут вдоль всей ленты, а затем подключаю к ним каждый сегмент короткими отрезками. Параллельное подключение сегментов полностью решает проблему падения напряжения. Также существуют блоки питания с регулировкой вольтажа, которые позволяют немного «поднять» напряжение на выходе, чтобы компенсировать потери в длинном проводе.

В одном из больших проектов для потолка я применил схему с параллельными линиями. Это позволило мне использовать кабель сечением 0.75 мм² вместо очень дорогого и жесткого 2.5 мм², при этом яркость была идеальной по всему периметру.

Ответы на частые вопросы

1. Можно ли использовать одножильный провод? Не рекомендую. Он слишком жесткий, легко ломается при изгибах и плохо держится в клеммниках для лент.
2. Подойдет ли телефонный кабель? Категорически нет. У него слишком маленькое сечение, он будет греться, а падение напряжения будет огромным.
3. Как длина провода влияет на яркость? Чем длиннее провод, тем выше сопротивление. Это приводит к падению вольтажа, и светодиоды светят тусклее.
4. Что лучше: ПВС или ШВВП? ПВС имеет более прочную внешнюю оболочку, ШВВП более гибкий. Для скрытой проводки в стенах ПВС надежнее.
5. Нужно ли заземлять проводку ленты? Сама низковольтная линия (12/24В) не заземляется, но корпус блока питания должен быть заземлен, если он металлический.
