Обеспечение работоспособности системы оповещения при пожаре требует использования специальных материалов, которые не сгорают мгновенно. Обычный провод плавится за считанные секунды, тогда как огнестойкий кабель для пожарной сигнализации продолжает передавать сигнал даже в эпицентре пламени. Стоимость такого решения в 2-3 раза выше стандартного, а монтаж занимает на 20% больше времени из-за жесткости оболочки. Правильный подбор жилы и изоляции гарантирует, что автоматика сработает вовремя и спасет жизни людей.
Особенности состава и принцип работы FR-кабелей

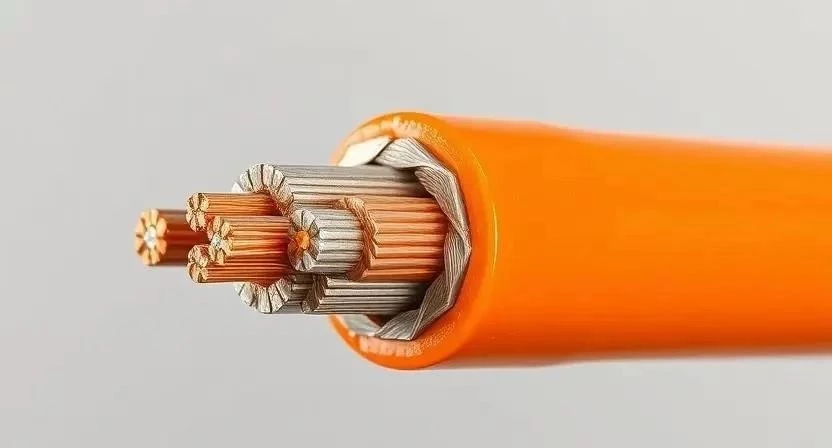

Маркировка FR (Fire Resistant) означает, что кабель способен сохранять целостность и проводить ток при воздействии открытого огня. В основе лежат медные жилы, которые обеспечивают отличную проводимость. Главный секрет защиты — специальная слюдяная лента, обернутая вокруг каждой жилы. Слюда не плавится при экстремальных температурах, создавая надежный барьер. Сверху накладывается полимерная оболочка, которая защищает внутренние элементы от влаги и механических повреждений. Когда начинается пожар, пластик может обгореть, но слюдяной слой удерживает медь, предотвращая короткое замыкание.
Разновидности кабельной продукции для ПС
Кабели делят по количеству жил, типу изоляции и назначению. Чаще всего используют двухжильные или четырехжильные варианты в зависимости от сложности схемы. Выбор конкретной марки зависит от того, где будет проходить трасса — внутри помещений или в технических шахтах.
| Марка кабеля | Тип изоляции | Количество жил | Особенности | Применение |
|---|---|---|---|---|
| КПСнг(А)-FRLS | Низкодымная, без галогенов | 2, 4 | Огнестойкий, не распространяет горение | Офисы, школы, больницы |
| КПСнг(А)-FRHF | Безгалогенная, низкий дым | 2, 4 | Повышенная экологичность | Метро, торговые центры |
| FPnV-FRLS | Специальный полимер | от 1 до 12 | Высокая механическая прочность | Промышленные объекты |
| КПС-FRLS | Стандартный огнестойкий | 2 | Базовый вариант для ПС | Частные дома, малые склады |
| FPnV-FRHF | Безгалогенный полимер | от 1 до 12 | Максимальная безопасность при дыме | Подземные парковки |
Технические параметры и стандарты
Основной показатель здесь — время сохранения работоспособности (индекс EI). Обычно это от 30 до 180 минут. Температурный режим эксплуатации варьируется от -50 до +80 градусов. Сечение жилы чаще всего составляет 0,5 или 0,75 мм², что оптимально для передачи слаботочных сигналов. Важен и класс горючести, который подтверждается сертификатом соответствия ГОСТ.
| Параметр | Значение (среднее) | Что это означает для системы |
|---|---|---|
| Время работоспособности (EI) | 30–180 минут | Сколько времени кабель работает в огне |
| Сечение жилы | 0,5 – 1,5 мм² | Пропускная способность и сопротивление |
| Рабочее напряжение | до 300 В | Допустимый вольтаж без пробоя изоляции |
| Температура эксплуатации | -50°C … +80°C | Возможность монтажа в неотапливаемых зонах |
| Класс пожарной опасности | нг(А)-LS | Не распространяет горение, низкий дым |
Где обязательно использовать огнестойкий кабель
Пожарный надзор жестко регламентирует использование FR-кабелей в общественных зданиях. Это касается школ, детских садов, торговых моллов и многоэтажных жилых домов. Без него объект просто не примут в эксплуатацию. Кабель должен быть совместим с датчиками дыма, извещателями и панелями управления. Я всегда проверяю совместимость по сопротивлению, чтобы сигнал от дальнего датчика дошел до пульта без потерь.
Практика монтажа и технология прокладки

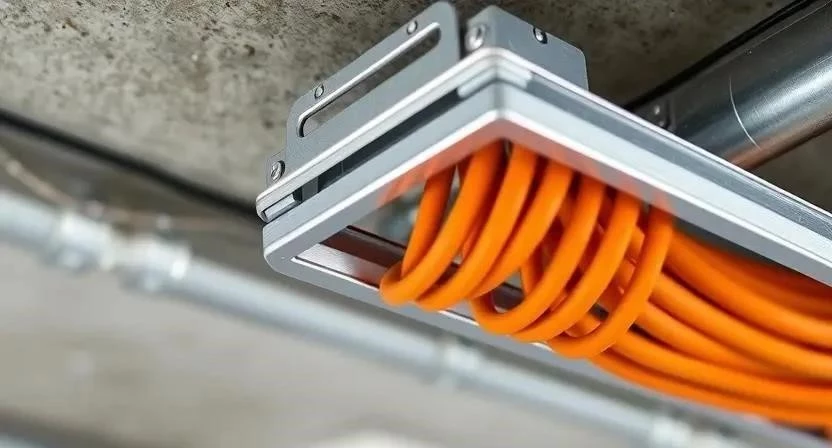

Прокладка такого кабеля отличается от обычной. Из-за слюдяного слоя он более жесткий, поэтому радиус изгиба должен быть не менее 10 диаметров кабеля. Если согнуть слишком сильно, можно повредить защитный слой. Я использую специальные металлические лотки или гофру из ПВХ с индексом LS. Крепление осуществляю стальными хомутами, так как пластиковые при пожаре просто стекут, и кабель упадет, что может привести к обрыву цепи.
Порядок выполнения работ:
- Разметка трассы с учетом обхода источников тепла (30 мин).
- Монтаж кабельных лотков или гофры (2-4 часа).
- Затяжка кабеля в лотки без сильного натяжения (3-5 часов).
- Соблюдение радиусов изгиба на поворотах (постоянно).
- Зачистка изоляции специальным стриппером (10 мин на узел).
- Подключение к датчикам и контроллеру (1-2 часа).
- Проверка целостности линии мультиметром (1 час).
- Маркировка каждого конца кабеля (30 мин).
Необходимый набор инструментов:
- Стриппер для зачистки изоляции (обязательно)
- Кримпер для обжима наконечников (обязательно)
- Мультиметр для проверки проводимости (обязательно)
- Перфоратор с бурами 6 мм (обязательно)
- Строительный уровень (желательно)
- Металлические стяжки (обязательно)
- Канцелярский нож с острым лезвием (желательно)
- Маркер перманентный (обязательно)
Личный опыт: Однажды я попытался сэкономить время и проложил кабель слишком плотно к углу стены. В итоге слюдяная лента внутри перетерлась, и при проверке прибором вылезло повышенное сопротивление. Пришлось переделывать весь участок. Теперь я всегда оставляю плавный изгиб.
Меры безопасности: при работе с электроинструментом использую диэлектрические перчатки. Если монтаж идет на высоте более 2 метров, обязательно надеваю страховочный пояс. При зачистке кабеля использую защитные очки, чтобы мелкие кусочки полимера не попали в глаза. Помещения с активными электросетями обязательно обесточиваю.
Методика расчета и расход материалов
Для расчета длины я беру фактическое расстояние между датчиками и добавляю запас 10-15% на изгибы и подключение в коробках. Если длина трассы большая, считаю количество бухт (обычно по 100 или 500 метров). Расход на один метр равен ровно одному метру кабеля, но учитывайте, что из-за жесткости обрезков будет больше, чем при работе с обычным ПВС.
| Площадь помещения (м²) | Примерная длина кабеля (м) | Кол-во бухт (по 100м) | Ориентировочная стоимость (руб) |
|---|---|---|---|
| 50 | 70 | 1 | 4 500 – 7 000 |
| 100 | 150 | 2 | 9 000 – 14 000 |
| 300 | 400 | 4 | 25 000 – 38 000 |
| 500 | 700 | 7 | 45 000 – 65 000 |
| 1000 | 1300 | 13 | 80 000 – 120 000 |
Мой лайфхак: я всегда закладываю лишние 2 метра у каждого датчика. Это позволяет в будущем легко заменить устройство или перенести его на полметра в сторону без переделки всей линии.
Обзор производителей и качество
На рынке есть как премиальные заводы, так и бюджетные цеха. Премиум-сегмент отличается строгим соблюдением толщины слюдяного слоя. В бюджетных вариантах слюда может лежать с пропусками, что делает кабель бесполезным при реальном огне. Я всегда требую сертификат соответствия на каждую партию. Если поставщик уклоняется от предоставления документов — сразу отказываюсь от сделки.
Преимущества и недостатки
Основные плюсы:
- Полное соответствие требованиям ГОСТ и пожарного надзора.
- Способность работать в огне до 3 часов.
- Низкое выделение токсичного дыма (индекс LS).
- Высокая надежность медных жил.
- Долгий срок службы (до 30 лет).
- Устойчивость к воздействию влаги.
- Гарантия срабатывания автоматики при ЧП.
- Стойкость к механическим повреждениям.
Минусы материала:
- Высокая цена по сравнению с обычным кабелем.
- Значительная жесткость, что усложняет монтаж.
- Больший вес, требующий усиленных креплений.
- Требует использования специального инструмента для зачистки.
- Сложность в поиске качественных поставщиков без подделок.
Сравнение с альтернативами
Часто пытаются заменить огнестойкий кабель обычным негорючим (нг). Это ошибка. Негорючий кабель просто не поддерживает горение, но он плавится и перестает проводить ток. Огнестойкий же продолжает работать.
| Параметр | Огнестойкий (FR) | Негорючий (нг) | Низкодымный (LS) |
|---|---|---|---|
| Работа в огне | Сохраняет функцию | Перестает работать | Перестает работать |
| Выделение дыма | Минимальное | Среднее | Очень низкое |
| Цена за метр | Высокая | Средняя | Средняя |
| Срок службы | 30 лет | 20 лет | 20 лет |
| Безопасность | Максимальная | Средняя | Средняя |
Стоимость и рекомендации по покупке
Цена метра зависит от сечения и бренда. В среднем бюджетный вариант стоит от 40 до 70 рублей за метр, премиум — от 100 до 200 рублей. На стоимость влияет курс меди и тип оболочки. Покупать рекомендую только у официальных дилеров. Чтобы не купить подделку, проверьте маркировку на оболочке: она должна быть четкой, с указанием завода и даты выпуска. Если надписи размыты или отсутствуют — перед вами дешевая копия.
Из своего опыта скажу: один раз я купил партию кабеля, который выглядел как FRLS, но стоил в два раза дешевле рынка. При обжиге горелкой изоляция вспучилась, а жила лопнула через 5 минут. Никогда не берите кабель «без документов» для систем безопасности.
Мнения профессионалов
Инженеры по пожарной безопасности отмечают, что переход на безгалогенные составы (FRHF) значительно снизил смертность от отравления дымом в зданиях. Электромонтажники же жалуются на «дубовость» кабеля, но признают, что после установки он практически никогда не выходит из строя. Многие мастера рекомендуют использовать только проверенные марки, чтобы не переделывать работу после проверки инспектора.
Ответы на частые вопросы
Чем отличается FRLS от FR?
FR — это общее обозначение огнестойкости. LS (Low Smoke) добавляет характеристику низкого дымовыделения. FRLS — это и огнестойкий, и низкодымный кабель.
Можно ли использовать в гофре?
Да, но гофра должна быть также огнестойкой или из ПВХ с индексом LS. Обычная дешевая гофра расплавится и может ускорить повреждение кабеля.
Как проверить огнестойкость на объекте?
Самостоятельно это сделать сложно. Проверяется по сертификату завода и путем замера сопротивления изоляции мегомметром после монтажа.
Нужно ли заземлять экран огнестойкого кабеля?
Если кабель имеет экран (фольгу), его обязательно нужно заземлить с одной стороны, чтобы избежать электромагнитных помех в системе сигнализации.
Можно ли соединять огнестойкий кабель скрутками?
Категорически нет. Только специальные огнестойкие соединители или пайка с последующей изоляцией термоусадкой, подходящей по классу огнестойкости.
Какое сечение выбрать для датчиков?
Оптимально 0,5 мм². Этого достаточно для передачи сигнала и при этом кабель остается более гибким в работе.
Влияет ли температура монтажа на качество?
Да, при температуре ниже -15°C оболочка становится слишком хрупкой и может треснуть при изгибе. В таких случаях кабель нужно предварительно прогреть.
