Монтаж электропроводки требует выбора максимально надежного способа фиксации кабелей. Опрессовка или сварка медных жил определяют долговечность всей сети и безопасность эксплуатации. Профессиональный обжим одного соединения занимает около 3 минут, тогда как качественная сварка требует до 10 минут. Стоимость расходных материалов для опрессовки минимальна, но специализированный инструмент стоит дороже. Правильный выбор метода исключает перегрев контактов в будущем.
Основы выбора метода соединения

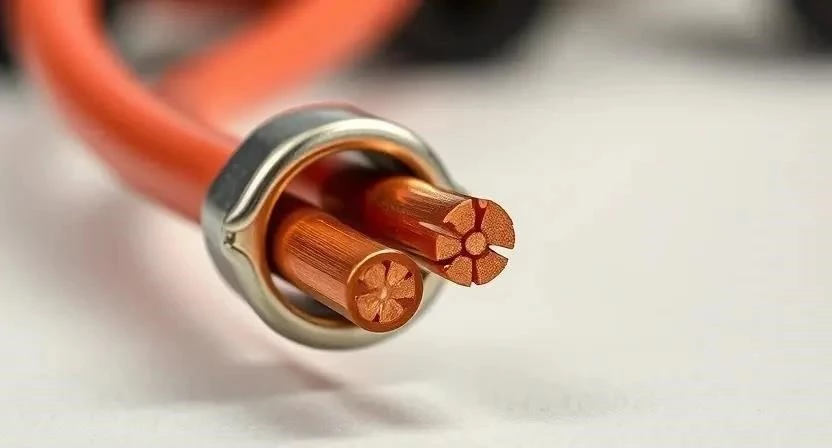

Опрессовка представляет собой механический способ сжатия жил внутри металлической гильзы. Этот метод создает плотный контакт за счет деформации металла. Сварка же основана на термическом расплавлении меди, что превращает два провода в единый монолит. В бытовом строительстве чаще применяют обжим из-за скорости и доступности инструментов. Промышленные объекты чаще выбирают сварку, так как она обеспечивает максимальную проводимость и устойчивость к экстремальным нагрузкам.
Сравнительный анализ технических параметров
Переходное сопротивление в сварном соединении практически равно нулю, так как отсутствует граница раздела материалов. Опрессовка имеет чуть более высокий показатель, но при правильном подборе гильзы он остается в пределах нормы. Механическая прочность сварки выше, она выдерживает сильные рывки. Обжим лучше справляется с постоянными вибрациями, которые могут вызвать трещины в жестком сварном шве.
| Параметр | Опрессовка (обжим) | Сварка | Влияние на сеть |
|---|---|---|---|
| Переходное сопротивление | Низкое | Минимальное | Влияет на нагрев контакта |
| Механическая прочность | Высокая | Очень высокая | Важно при натяжении кабеля |
| Устойчивость к вибрациям | Отличная | Средняя | Критично для промзон |
| Стойкость к перепадам Т | Средняя | Высокая | Предотвращает окисление |
| Срок службы | 25-30 лет | 50+ лет | Определяет дату капремонта |
Особенности выполнения монтажных работ
Для качественного соединения необходим строгий подход к подготовке. Я часто сталкивался с тем, что новички пренебрегают зачисткой жилы, что ведет к плохому контакту. Для опрессовки используются гильзы ГМЛ, которые подбираются строго по сечению провода. Сварка требует использования инвертора или специализированного аппарата для контактной сварки.

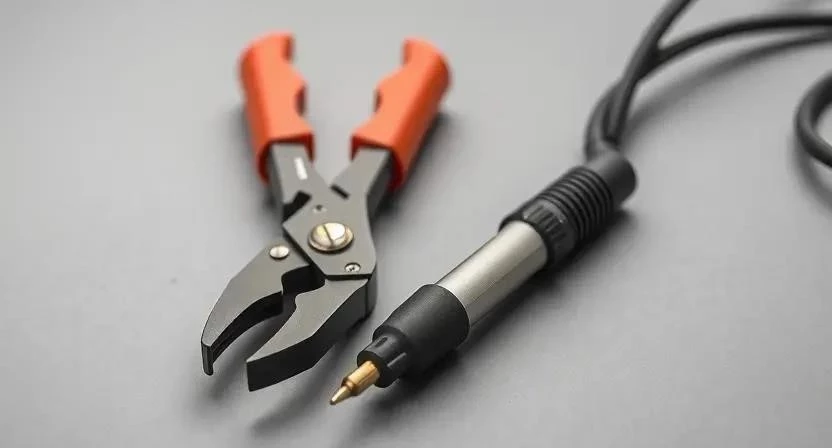

Необходимые инструменты:
- Стриппер для зачистки изоляции
- Пресс-клещи (кримпер) с матрицами под разные сечения
- Аппарат для контактной сварки или инвертор
- Бокорезы или кусачки
- Наждачная бумага мелкой зернистости
- Термоусадочные трубки
- Строительный фен
- Диэлектрические перчатки
- Защитные очки
Пошаговая технология опрессовки и сварки:
- Зачистка изоляции с концов жил на 15-20 мм (1 мин).
- Очистка меди от окислов наждачной бумагой до блеска (1 мин).
- Подбор гильзы ГМЛ, соответствующей суммарному сечению жил (1 мин).
- Аккуратное введение жил в гильзу до упора (1 мин).
- Центрирование гильзы в матрице пресс-клещей (1 мин).
- Произведение обжима с усилием до полного смыкания ручек (1 мин).
- При сварке: разогрев жил до температуры плавления меди (2-3 мин).
- Оплавление жил в единый узел с удалением шлака (2 мин).
- Охлаждение соединения естественным путем (2 мин).
- Надевание термоусадки и прогрев ее феном (2 мин).
Я рекомендую использовать только профессиональный инструмент. Однажды я попробовал обжать гильзу обычными пассатижами, и результат оказался плачевным: гильза просто соскользнула при небольшом натяжении. Это доказывает, что давление должно быть равномерным по всему периметру.
Срок службы и эксплуатационные свойства
Сварные соединения практически не подвержены окислению внутри шва. Опрессовка со временем может начать «дышать» из-за температурных расширений, что приводит к микрозазорам. При высоких токовых нагрузках сварка ведет себя стабильнее, не перегреваясь в точке контакта. Опрессованные жилы в условиях высокой влажности требуют более качественной изоляции, чтобы избежать коррозии металла гильзы.
Внешние характеристики и габариты
Сварной шов получается более компактным, если мастер владеет техникой. Опрессовка с использованием гильз увеличивает диаметр соединения, что иногда затрудняет размещение в узких распределительных коробках. Для изоляции обоих методов лучше всего подходит термоусадка, так как она плотно облегает соединение.
Варианты изоляционных материалов:
- Клеевая термоусадочная трубка (лучший вариант)
- Обычная полиолефиновая термоусадка
- Изолента ПВХ (временный вариант)
- Жидкая изоляция (для доп. защиты)
- Капроновые обжимные колпачки
- Специальные термоусадочные колпачки
- Тканевая изоляция (в ретро-стиле)
- Силиконовые кожухи
Финансовые затраты на оборудование и материалы
Расходные материалы для опрессовки стоят копейки, но покупка качественного кримпера может ударить по карману. Сварка требует дорогостоящего оборудования, которое редко покупают для разового домашнего ремонта. Часто выгоднее арендовать аппарат или вызвать мастера с инструментом.
| Статья расходов | Бюджетный вариант (руб) | Средний сегмент (руб) | Премиум (руб) |
|---|---|---|---|
| Инструмент (пресс/сварка) | 1 500 — 3 000 | 5 000 — 12 000 | 20 000+ |
| Расходники (гильзы/припой) | 100 — 300 | 500 — 1 000 | 2 000+ |
| Изоляция (термоусадка) | 200 — 500 | 800 — 1 500 | 3 000+ |
| Работа мастера за точку | 150 — 300 | 400 — 700 | 1 000+ |
| 2 000 — 4 000 | 6 000 — 15 000 | 25 000+ |
Сделал я однажды расчет для небольшого коттеджа: покупка дешевого китайского обжимника привела к браку в 30% соединений. В итоге я потратил больше времени на переделку, чем если бы сразу взял инструмент среднего сегмента. Экономия на инструменте в электрике часто выходит боком.
Преимущества и недостатки технологий
Опрессовка выигрывает в скорости монтажа и простоте освоения. Сварка лидирует по надежности и электропроводности. Важно помнить, что сварка требует высокой квалификации, иначе перегрев меди приведет к охрупчиванию металла.
| Метод | Главный плюс | Главный минус | Вердикт |
|---|---|---|---|
| Опрессовка | Скорость и простота | Зависимость от качества гильзы | Идеально для квартир |
| Сварка | Монолитность контакта | Сложность и цена оборудования | Для промзон и магистралей |
| Пайка | Доступность | Низкая механическая прочность | Только для электроники |
| Скрутка | Бесплатно | Опасно, запрещено ПУЭ | Не использовать! |
| Клеммы WAGO | Мгновенный монтаж | Ограничение по токам | Для освещения и розеток |
Типичные ошибки новичков:
- Использование гильзы большего диаметра, чем сечение жил.
- Недостаточный обжим (не дожали ручки кримпера).
- Перегрев меди при сварке до состояния «капли» с потерей сечения.
- Отсутствие зачистки окислов с жил.
- Использование изоленты вместо термоусадки в сырых помещениях.
- Смешивание алюминия и меди без переходных гильз.
Рекомендации по применению в разных условиях
Выбор метода зависит от типа объекта и предполагаемых нагрузок. В жилых комнатах, где провода замурованы в стены, опрессовка является золотым стандартом. На промышленных объектах с вибрациями от станков лучше использовать комбинацию сварки и последующей механической фиксации.
| Тип объекта | Рекомендуемый метод | Причина выбора | Особенности |
|---|---|---|---|
| Квартира/Дом | Опрессовка | Быстрота, достаточность | Использовать ГМЛ |
| Завод/Цех | Сварка | Максимальный ток, надежность | Контроль шва |
| Улица (земля) | Сварка + Гидроизоляция | Защита от коррозии | Только термоусадка с клеем |
| Щитовое оборудование | Опрессовка наконечниками | Удобство крепления в клеммах | Маркировка жил |
| Временная проводка | Клеммники/Опрессовка | Возможность демонтажа | Проверка затяжки |
Практические советы и нормы ПУЭ
Согласно ПУЭ, соединения должны обеспечивать электрический контакт, не уступающий по проводимости неповрежденному проводу. Я заметил, что в сырых подвалах сварные соединения живут в разы дольше опрессованных, так как в них нет микрощелей для проникновения влаги. Мой опыт показывает: если сомневаетесь в качестве обжима, лучше переделать соединение сразу, чем вскрывать стену через год.
Меры безопасности:
- Работайте только при полностью отключенном напряжении.
- При сварке используйте защитные очки для защиты глаз от брызг металла.
- Используйте респиратор при работе с термоусадкой и химическими очистителями.
- Следите за заземлением сварочного аппарата.
- Проветривайте помещение при использовании припоев или fluxes.
Ответы на частые вопросы
Можно ли сочетать методы?
Технически можно, но нет никакого смысла. Сварка сама по себе дает монолит, а опрессовка поверх нее только увеличит габариты соединения без прироста надежности.
Какая гильза лучше для меди?
Оптимальный выбор — гильзы ГМЛ (гильза медная луженая). Лужение защищает медь от окисления и улучшает контакт.
Нужна ли пайка после сварки?
Нет, пайка только ухудшит соединение, так как припой имеет более высокое сопротивление, чем чистая медь, и может создать «слабое звено».
Как проверить качество соединения?
Самый простой способ — механический рывок. Если жила не выходит из гильзы, соединение приемлемо. Профессионалы используют прибор для измерения переходного сопротивления (миллиомметр).
