Организация заземления в квартире — это техническая задача по созданию защитного пути для тока утечки. Правильное устройство заземления в квартире, зачем нужно и правила безопасности определяют, останется ли пользователь целым при пробое изоляции бытового прибора. Средняя стоимость материалов для небольшой квартиры составляет от 5 000 до 15 000 рублей, а время выполнения работ занимает от 2 до 4 дней. Процесс требует базовых знаний электротехники и аккуратности при работе с кабелем.
Особенности электромонтажных работ
Сложность данной задачи оценивается как средняя. Потребуются навыки работы с ручным инструментом и понимание принципов работы электрических цепей. Я часто видел, как новички путают фазу с нулем, что может привести к печальным последствиям. Если вы никогда не держали в руках мультиметр или боитесь работать с напряжением 220В, лучше сразу вызвать профессионального электрика. Самостоятельный монтаж оправдан только при наличии опыта и желания детально разобраться в схеме вашего дома.
Подбор необходимых материалов
Для качественного монтажа нельзя экономить на кабеле и клеммах. Я всегда выбираю медные жилы с негорючей изоляцией, так как это стандарт безопасности. Количество материалов рассчитывается исходя из общей длины линий от щитка до каждой розетки с запасом 10-15%.
- Кабель ВВГнг-3 (3х2.5 мм² для розеток)
- Кабель ВВГнг-3 (3х1.5 мм² для освещения)
- Заземляющая шина (медная, соответствующего сечения)
- Наконечники НШВИ для многожильных проводов
- Клеммники WAGO или винтовые зажимы
- Гофра ПВХ для защиты кабеля в штробах
- Подрозетники для глубокого монтажа
- Изолента ПВХ или термоусадочные трубки
Материалы лучше покупать в специализированных электромагазинах, чтобы избежать подделок с заниженным сечением жилы.
| Материал | Расход на 1 точку | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-3 3х2.5 | ~7-10 метров | 70 руб/м | 7 000 руб. |
| Подрозетник | 1 шт. | 50 руб/шт. | 500 руб. |
| Клеммники WAGO | 3-4 шт. | 20 руб/шт. | 400 руб. |
| Гофра 20мм | ~8 метров | 15 руб/м | 1 200 руб. |
| Заземляющая шина | 1 шт. | 300 руб/шт. | 300 руб. |
Инструментарий для работы
Без правильного набора инструментов работа превратится в мучение. Некоторые позиции можно взять в аренду, но базовый набор должен быть под рукой.
- Мультиметр — проверка целостности цепи и сопротивления
- Индикатор напряжения — поиск фазного провода
- Стриппер — быстрая и чистая зачистка изоляции
- Набор отверток (крест, шлиц) — монтаж механизмов
- Перфоратор — штробление стен и сверление отверстий
- Пассатижи/кусачки — обрезка и гибка проводов
- Уровень — установка розеток по горизонту
Подготовка рабочего пространства
Сначала нужно полностью обесточить квартиру, выключив вводной автомат в подъезде. Я рекомендую заблокировать щиток или повесить табличку «Не включать!», чтобы никто из домашних случайно не подал ток. Освободите доступ к электрощиту и всем розеткам, отодвинув мебель. Пол и стены стоит прикрыть строительной пленкой, так как штробление создает огромное количество бетонной пыли.
Проверка состояния поверхности и сетей
Прежде чем тянуть новые провода, я всегда проверяю состояние старой проводки. Если в стенах старый алюминий, объединять его с медным заземлением напрямую запрещено — возникнет электрохимическая коррозия. Очистите стены от старых обоев в местах прокладки кабеля. Важнейший этап — проверка заземляющего контура дома. В новых домах (система TN-S или TN-C-S) шина заземления уже есть в щитке. В старом фонде её часто нет, и тут возникает вопрос о безопасности монтажа.

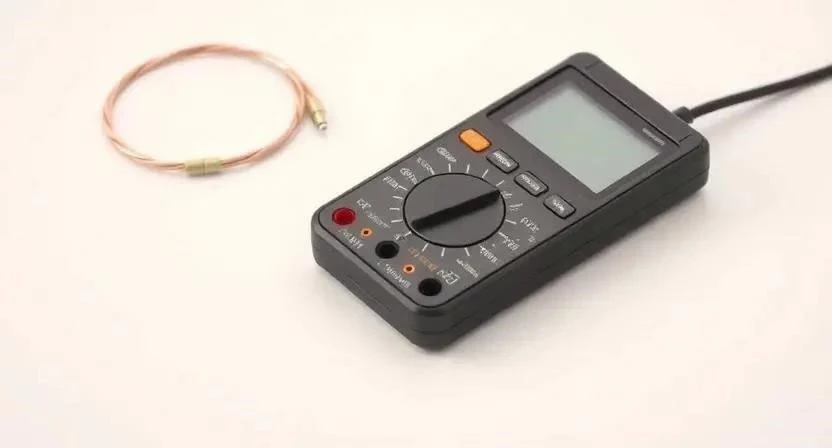

Для проверки готовности системы используйте мультиметр. Замерьте сопротивление между заземляющей шиной и корпусом стального стояка (если он заземлен) или специальным электродом. Если сопротивление слишком высокое, система работать не будет.
Пошаговый процесс монтажа заземления
Монтаж заземления требует строгого соблюдения последовательности. Я подготовил детальный план, по которому работаю сам.
- Анализ системы электроснабжения (1 час). Определяю тип системы: TN-S (отдельный ноль и земля), TN-C (совмещенный PEN) или TN-C-S (разделение в щитке).
- Проверка шины в подъезде (30 мин). Ищу заземляющую шину в щите. Если её нет, заземление в классическом виде сделать нельзя.
- Закупка кабеля (3 часа). Покупаю ВВГнг-3. Третья жила (желто-зеленая) станет нашим заземляющим проводником.
- Демонтаж старых элементов (2 часа). Снимаю старые розетки и выбиваю старые подрозетники.
- Прокладка проводника (6-10 часов). Штроблю стены и прокладываю кабель от щитка до каждой точки. Провод должен идти без резких изгибов.

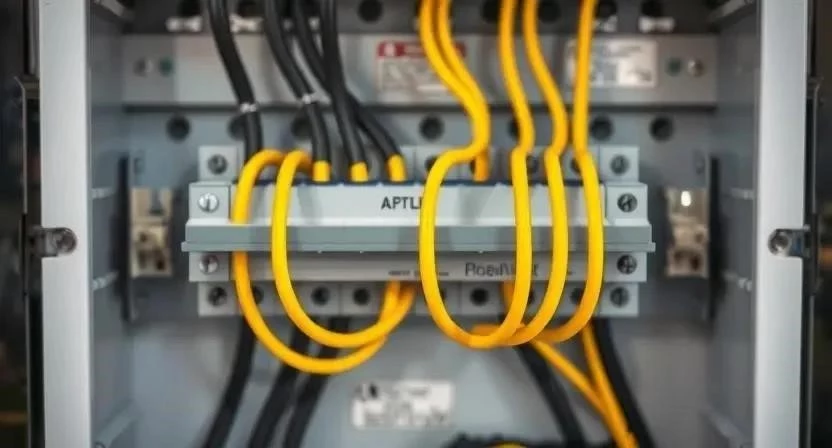

- Подключение к шине (1 час). Соединяю желто-зеленый провод с заземляющей шиной в щитке с помощью наконечника и болтового соединения.
- Монтаж розеток (3 часа). Устанавливаю новые розетки с заземляющими контактами.
- Подключение техники (1 час). Включаю стиральную машину, бойлер и компьютер в новые розетки.
- Установка УЗО (1 час). Монтирую устройство защитного отключения. Без него заземление работает хуже, а риск удара током выше.
- Тестирование (1 час). С помощью мультиметра проверяю отсутствие напряжения между нулем и землей.
- Финальный монтаж (4 часа). Заделываю штробы гипсовой смесью и закрываю подрозетники.
Один из главных нюансов: никогда не используйте тонкие провода для заземления. Сечение должно быть не меньше сечения фазного провода. Когда я монтировал сеть в одной из квартир, обнаружил, что мастер использовал тонкий ПВС вместо ВВГ — пришлось всё переделывать, так как изоляция ПВС не предназначена для скрытой проводки.
Технические нюансы и требования ПУЭ
Согласно ПУЭ (Правила устройства электроустановок), заземляющий проводник должен иметь непрерывность по всей длине. Температурный режим для кабеля ВВГнг составляет от -25 до +50 градусов, что идеально для жилых помещений. Сечение провода для розеток должно быть строго 2.5 мм².
Категорически запрещено заземлять технику на батареи отопления или водопроводные трубы! Это смертельно опасно. В случае пробоя на стиральной машине, весь стояк отопления в подъезде окажется под напряжением, и вы можете ударить током соседа, который просто решил помыть руки.
Типичные ошибки при монтаже
Новички часто допускают промахи, которые делают систему бесполезной или опасной.
- Зануление вместо заземления. Соединение земли с нулевым проводом в розетке. При обрыве нуля фаза окажется на корпусе прибора.
- Тонкий провод. Использование жилы 1.5 мм² для мощных приборов. Провод может перегреться при коротком замыкании.
- Отсутствие УЗО. Заземление отводит ток, но УЗО мгновенно отключает питание при утечке. Вместе они дают максимальную защиту.
- Плохой контакт в коробках. Скрутки без пайки или качественных клемм окисляются, и заземление перестает работать.
- Игнорирование цветовой маркировки. Использование синего провода под землю. Это вводит в заблуждение любого электрика при ремонте.
Расчет стоимости и экономия
Цена работ зависит от количества точек и сложности штробления. Самостоятельный монтаж позволяет сэкономить на оплате услуг мастера, но требует времени.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница/Экономия |
|---|---|---|---|
| Материалы | 12 000 | 12 000 | 0 |
| Работа по монтажу | 0 | 15 000 | 15 000 |
| Аренда инструмента | 2 000 | 0 (свой) | -2 000 |
| Пусконаладка и тесты | 0 | 3 000 | 3 000 |
| 14 000 | 30 000 | 16 000 |
| Нагрузка (кВт) | Рекомендуемое сечение (мм²) | Макс. ток (А) | Типичный прибор |
|---|---|---|---|
| До 2.2 | 1.5 | 10 | Освещение, ТВ |
| До 3.5 | 2.5 | 16 | Стиральная машина, ПК |
| До 5.5 | 4.0 | 25 | Электроплита |
| До 7.0 | 6.0 | 32 | Мощный электрокотел |
| Свыше 7.0 | 10.0 | 50 | Вводной кабель |
Эксплуатация и уход за системой
После завершения работ система не требует ежедневного внимания, но раз в год я советую проверять работоспособность УЗО. Для этого на самом устройстве есть кнопка «Тест» — при нажатии автомат должен мгновенно сработать. Также полезно раз в несколько лет замерять сопротивление заземления мультиметром, чтобы убедиться, что контакты в щитке не ослабли от вибраций или окисления. Срок службы изоляции современного кабеля ВВГнг составляет около 30 лет.
Альтернативные решения по безопасности
Если в вашем доме старый фонд и заземление сделать технически невозможно, есть альтернативы. Установка УЗО без заземления всё равно полезна: оно отключит ток, если вы коснетесь оголенного провода. Однако оно не защитит от «щипания» током при касании корпуса холодильника. Еще одним вариантом является реле напряжения, которое спасет технику от скачков в сети, но не заменит заземление. Сравнение систем: TN-C (старая, опасная, один провод для нуля и земли) и TN-S (современная, безопасная, раздельные провода).
| Этап проекта | Время выполнения | Особенности | Результат |
|---|---|---|---|
| Проектирование | 2 часа | Расчет длины кабеля | Схема разводки |
| Закупка | 4 часа | Выбор ГОСТ кабеля | Полный комплект материалов |
| Черновой монтаж | 15 часов | Штробление, прокладка | Провода в стенах |
| Подключение | 5 часов | Сборка щитка, розеток | Готовая электросеть |
| Проверка | 2 часа | Замеры мультиметром | Акт безопасности |
Ответы на частые вопросы
Можно ли заземлить стиральную машину на батарею?
Нет, это категорически запрещено. Вы создаете угрозу жизни для всех жителей дома.
Что делать, если в доме старый фонд и заземления нет?
Установите качественное УЗО и реле напряжения. Это максимально возможная защита в таких условиях.
Чем заземление отличается от зануления?
Заземление — это соединение с реальным контуром в земле. Зануление — соединение с нулевым проводом сети. Зануление опасно при обрыве нуля.
Обязательно ли ставить УЗО вместе с заземлением?
Крайне желательно. Заземление отводит ток, а УЗО отключает питание. Вместе они работают как полноценный комплекс защиты.
Как проверить, работает ли заземление в розетке?
С помощью мультиметра. Измерьте напряжение между фазой и заземляющим контактом — оно должно быть таким же, как между фазой и нулем (~230В).
Какой провод выбрать для заземления?
Медный кабель ВВГнг-3 сечением 2.5 мм² для розеток и 1.5 мм² для света.
Безопасно ли делать заземление самому?
Только если вы понимаете принципы работы сети и строго соблюдаете технику безопасности.
Что будет, если заземление сделано неправильно?
В худшем случае — удар током при касании корпуса прибора или короткое замыкание, которое может привести к пожару.
Меры безопасности при работе
Электричество не прощает ошибок. Всегда используйте диэлектрические перчатки и защитные очки при штроблении. Работайте в проветриваемом помещении, особенно при использовании химических очистителей. Никогда не работайте под напряжением — даже если вам кажется, что «просто проверить». При работе на высоте используйте устойчивые стремянки. Помните, что любые работы в подъездном щитке должны быть согласованы с управляющей компанией.
