Особенности прокладки силового кабеля в зимний период

Прокладка силовых линий в мороз требует особого подхода к выбору материалов и технике выполнения работ. Основная сложность заключается в резком снижении эластичности изоляции и высокой твердости грунта, что увеличивает время монтажа на 30-50%. Стоимость таких работ обычно выше из-за необходимости прогрева кабеля и использования специализированной техники для рытья траншей. Правильный монтаж силового кабеля зимой гарантирует надежность электросети и исключает риск короткого замыкания из-за микротрещин в оболочке.

Особенности подготовки к зимним работам

Работа в холод требует от электромонтажника не только базовых навыков, но и понимания физики материалов при низких температурах. Я заметил, что новички часто недооценивают влияние мороза на пластикат, что приводит к порче дорогого кабеля. Важно заранее рассчитать время выполнения каждого этапа, закладывая дополнительные часы на прогрев и расчистку снега. Оптимальными считаются «температурные окна», когда мороз не опускается ниже -15°C, так как при более низких значениях большинство стандартных герметиков теряют свои свойства.

Подбор материалов для морозостойкой прокладки

Для зимнего монтажа подбираются только те марки кабеля, которые имеют соответствующую маркировку по морозостойкости. Обычный ПВХ на сильном морозе становится хрупким, как стекло. Я всегда рекомендую использовать кабели с изоляцией из сшиленного полиэтилена или специальные морозостойкие исполнения.

• Силовой кабель (морозостойкий тип) — основной проводник.

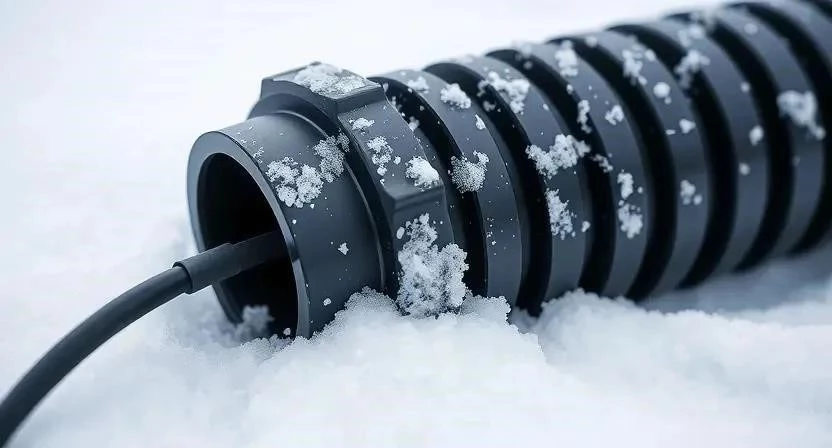

• Гофрированная труба ПНД — защита от механических повреждений.
• Кварцевый песок — основа для песчаной подушки.
• Сигнальная лента — предупреждение о наличии кабеля в грунте.
• Термоусадочные трубки — герметизация соединений.
• Зимний герметик (силиконовый или полиуретановый) — защита вводов.
• Изолента ПВХ (специальная зимняя) — временная фиксация.
• Кабельные стяжки из морозостойкого нейлона — фиксация в лотках.

Расход материалов рассчитывается исходя из погонного метра трассы с учетом запаса 5-10% на изгибы и заходы в щитовое оборудование.

Инструментарий для работы в холод

Стандартный набор электромонтажника зимой дополняется средствами для термической обработки материалов. Без тепловой пушки работать с термоусадкой или размягчать замерзшую оболочку кабеля практически невозможно.

• Стрипперы — для быстрой и чистой зачистки изоляции.
• Пресс-клещи — для надежного обжима гильз и наконечников.

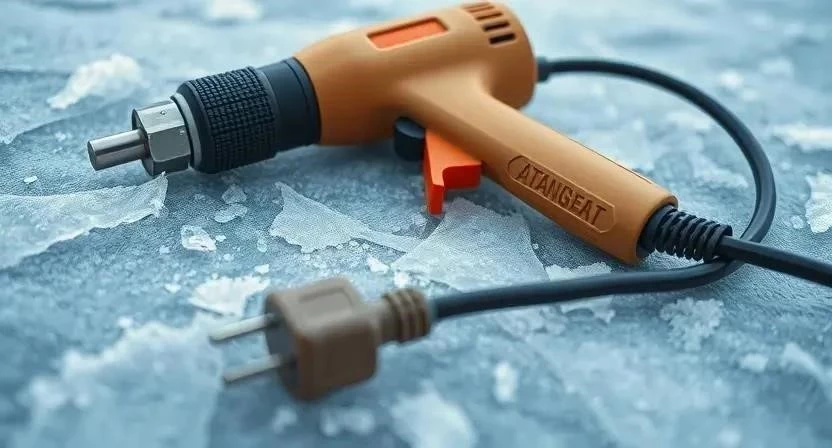

• Тепловая пушка (строительный фен) — прогрев кабеля и термоусадки.
• Лопата и лом — для работы с мерзлым грунтом.
• Строительный уровень — контроль уклона траншеи.
• Мультиметр — проверка целостности жил и сопротивления.
• Кабельный ролик — для раскатки без трения о землю.

Если почва промерзла глубоко, я советую арендовать мини-экскаватор или гидромолот. Попытки выкопать траншею вручную в твердом грунте увеличивают сроки работ в несколько раз и приводят к быстрому износу инструмента.

Организация рабочего пространства на участке

Первым делом необходимо полностью очистить территорию от снежного покрова по всей трассе прокладки. Снег скрывает перепады высот и препятствует точной разметке. После очистки я наношу разметку трассы с помощью колышков и шнура. Все доступные узлы, такие как распределительные коробки или выводы из фундамента, закрываются плотной пленкой от осадков. Материалы, особенно кабель и герметики, хранятся в теплом помещении или в утепленном контейнере до самого момента укладки.

Подготовка траншеи в мерзлом грунте

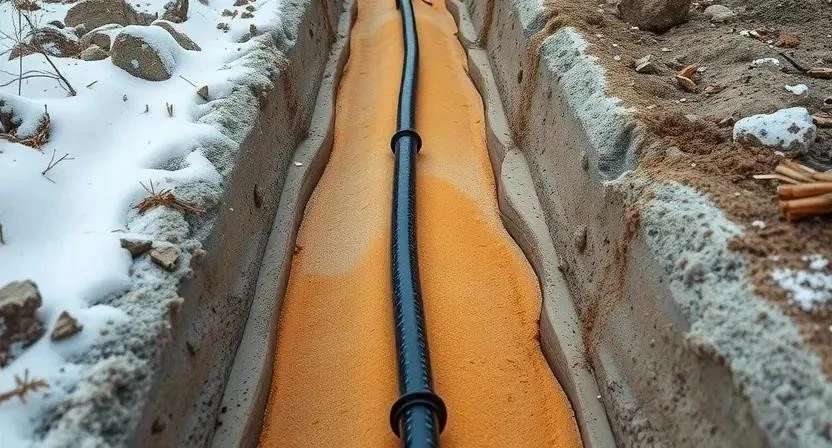

Копка в мерзлой почве напоминает работу с бетоном. Чтобы кабель не повредился при сезонных подвижках грунта, дно траншеи должно быть идеально ровным. Я однажды столкнулся с ситуацией, когда из-за экономии на подготовке дна кабель просто перетерся об острый камень через год после монтажа. Поэтому обязательным этапом является создание песчаной подушки толщиной 10 см. Песок засыпается на дно, проливается водой (если температура позволяет) и плотно утрамбовывается. Это создает демпфирующий слой, который защищает изоляцию от давления замерзшего грунта.

Технология пошагового монтажа

Процесс укладки кабеля в зимних условиях требует строгого соблюдения последовательности действий. Любое отклонение может привести к разрыву оболочки или потере герметичности соединений.

1. Подготовка и прогрев кабеля (30-60 мин). Кабель извлекают из хранилища и прогревают тепловой пушкой или выдерживают в теплом помещении.

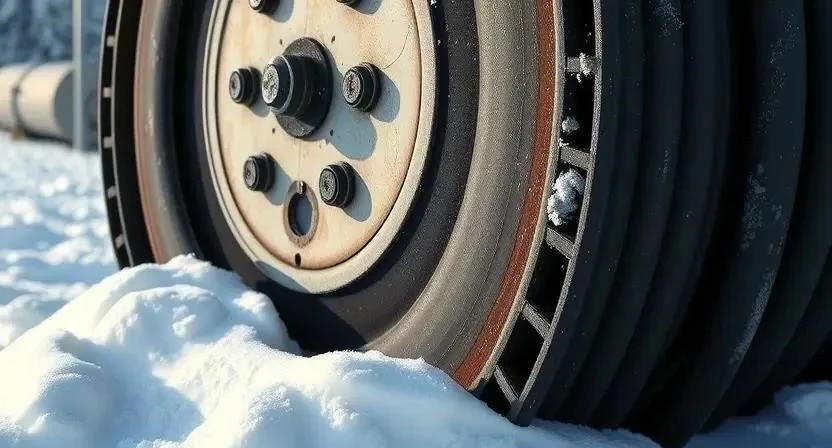

2. Раскатка с барабана (1-2 часа). Кабель разматывают плавно, используя ролики, чтобы избежать трения о лед и снег.
3. Соблюдение радиуса изгиба (постоянно). В мороз радиус изгиба увеличивают в 1.5-2 раза, чтобы не создать микротрещины в изоляции.
4. Укладка в траншею или лоток (2-3 часа). Кабель укладывают змейкой (с небольшим запасом) на песчаную подушку.
5. Монтаж соединительных муфт (2-4 часа). Соединения выполняют в теплых палатках или с применением локального прогрева места стыка.
6. Герметизация вводов (1 час). Все места входа кабеля в здание или щит обрабатывают зимним герметиком.
7. Установка сигнальной ленты (30 мин). Ленту укладывают на слой песка над кабелем на расстоянии 20-30 см от поверхности.
8. Обратная засыпка слоями (3-5 часов). Сначала засыпают песком (10 см), затем просеянным грунтом без камней.
9. Тестирование изоляции (1 час). Проверка кабеля мегаомметром на отсутствие пробоев.
10. Финальная проверка сопротивления (1 час). Замер сопротивления жил для подтверждения качества соединений.

Технические тонкости и нормы

Главный враг зимнего монтажа — потеря эластичности. Согласно ПУЭ, при температурах ниже -15°C монтаж кабелей с ПВХ-изоляцией не рекомендуется без предварительного прогрева. Важно помнить, что стандартные герметики при минусе застывают неравномерно или вообще не полимеризуются, поэтому я использую только составы с пометкой «зимний». Совместимость материалов также играет роль: термоусадочные трубки должны быть рассчитаны на работу в низких температурах, иначе они просто лопнут при первой же смене сезона.

Ошибки, которые портят результат

Многие пытаются сэкономить время, пренебрегая базовыми правилами, что приводит к авариям. Я видел объекты, где кабель укладывали «как есть» прямо с мороза, и уже через месяц обнаружились пробои изоляции.

1. Раскатка без прогрева. Это приводит к образованию невидимых глазу трещин в оболочке.
2. Игнорирование радиуса изгиба. Слишком крутой поворот в мороз ломает внутреннюю структуру кабеля.
3. Использование обычного герметика. Он просто не прилипает к холодной поверхности и оставляет щели.
4. Плохая трамбовка грунта. Пустоты в траншее заполняются водой, которая при замерзании давит на кабель.
5. Отсутствие песчаной подушки. Кабель ложится на острые камни, которые врезаются в изоляцию при пучении почвы.

Финансовые расчеты и смета

Стоимость зимнего монтажа всегда выше летнего из-за повышенных трудозатрат и стоимости спецматериалов. Основную часть бюджета занимает сам кабель и оплата работы мастера, так как работа в холод физически тяжелее.

При самостоятельном выполнении работ можно сэкономить около 13 000 рублей (оплата мастера и аренда техники), но это потребует наличия собственного инструмента и больших временных затрат. Я считаю, что для сложных линий лучше нанять бригаду, так как цена ошибки в электромонтаже слишком высока.

Эксплуатация и весенний осмотр

После завершения работ контроль не прекращается. Весной, когда почва начинает оттаивать, происходит активное движение грунта (пучение). В этот период я рекомендую проверить все узлы соединения и вводы в здание. Нужно убедиться, что кабель не сместился и герметизация осталась целой. Сроки эксплуатации правильно проложенного зимнего кабеля не отличаются от летнего, если были соблюдены все технологические нормы.

Варианты защиты и альтернативы

Чтобы минимизировать риски, можно использовать альтернативные методы прокладки. Самый надежный вариант — использование ПНД-труб по всей длине трассы. Это не только защищает кабель от давления грунта, но и позволяет заменить его в будущем без повторных раскопок. Также существуют специализированные морозостойкие кабели с усиленной оболочкой, которые допускают монтаж при экстремально низких температурах без прогрева. Еще один вариант — прокладка в закрытых кабельных каналах с утеплением, что актуально для промышленных объектов.

Меры безопасности при работе:
При выполнении монтажа обязательно используйте диэлектрические перчатки и защитные очки. Работа с тепловыми пушками требует осторожности, чтобы не расплавить изоляцию кабеля. При работе в траншеях следите за устойчивостью стенок грунта. Все электроинструменты должны быть заземлены, а работа с напряжением должна проводиться только при полностью отключенном питании.

Ответы на частые вопросы

1. Можно ли укладывать кабель при -20 градусах?
Да, но только при условии предварительного прогрева кабеля и использования специализированных зимних материалов для герметизации.

2. Как прогреть кабель перед монтажом?
Лучше всего держать его в теплом помещении. Если это невозможно, используйте строительный фен, равномерно прогревая оболочку по всей длине раскатки.

3. Чем заменить стандартную изоленту зимой?
Используйте специализированную морозостойкую изоленту или термоусадочные трубки с клеевым слоем.

4. Нужна ли песчаная подушка в мерзлый грунт?
Обязательно. Без нее замерзшая почва с камнями просто раздавит или перетрет изоляцию кабеля.

5. Как выбрать морозостойкий кабель?
Ищите в паспорте изделия указание на допустимую температуру монтажа и эксплуатации (например, до -50°C).

6. Опасно ли соединять кабель в мороз?
Опасно делать это на открытом воздухе. Соединения должны выполняться в теплом боксе или с использованием прогревательных устройств.

7. Как проверить целостность изоляции после укладки?
Используйте мегаомметр для измерения сопротивления изоляции. Это единственный надежный способ убедиться в отсутствии микротрещин.
