Прокладка новых розеток в комнате с готовой отделкой часто ставит перед выбором. Открытая проводка в кабель-каналах позволяет избежать грязных работ и штробления стен. Стоимость такого решения в 3-4 раза ниже скрытого монтажа, а время установки сокращается с нескольких дней до пары часов. Это оптимальный вариант для быстрой модернизации электросети.
Что представляет собой кабель-канал
Кабель-канал — это специальный защитный короб для прокладки электрических кабелей. Чаще всего его делают из ПВХ (поливинилхлорида) или металла. Основное назначение системы заключается в защите проводов от механических повреждений и внешних воздействий. Принцип работы прост: кабель укладывается в желоб, который затем закрывается прижимной крышкой.

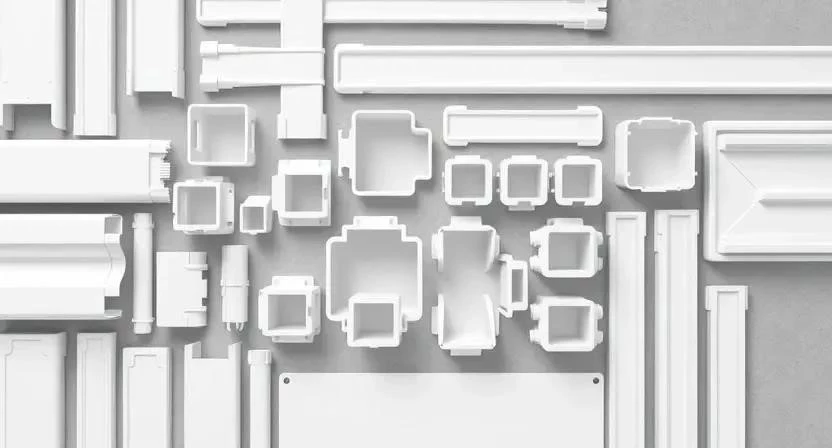

Разновидности защитных коробов
Короба делят по форме на квадратные и прямоугольные. Размеры варьируются от миниатюрных (10х10 мм) до массивных промышленных вариантов. Материал выбирают исходя из условий эксплуатации: пластик подходит для квартир, а металл незаменим в цехах.
| Вид | Форма | Материал | Применение | Особенность |
|---|---|---|---|---|
| Мини-канал | Прямоугольный | ПВХ | Сигнальные кабели | Компактность |
| Стандартный | Прямоугольный | ПВХ | Электропроводка | Универсальность |
| Квадратный | Квадрат | ПВХ | Офисные сети | Удобство укладки |
| Перфорированный | Прямоугольный | Металл | Склады, гаражи | Высокая прочность |
| Декоративный | Разная | Пластик/Дерево | Жилые комнаты | Эстетичный вид |
Технические параметры материалов
Качественный ПВХ обладает свойством самозатухания, что критично для пожарной безопасности. Пластик работает как диэлектрик, исключая утечку тока на корпус. Ударопрочность напрямую зависит от толщины стенок изделия. Температурный режим для большинства пластиковых коробов ограничен +60 градусами.
| Характеристика | ПВХ (пластик) | Металл | Значение/Влияние |
|---|---|---|---|
| Пожаробезопасность | Самозатухающий | Не горит | Предотвращение пожара |
| Диэлектрические свойства | Изолятор | Проводник | Безопасность при пробое |
| Ударопрочность | Средняя | Высокая | Защита от ударов |
| Температурный режим | до +60°C | до +200°C | Стойкость к перегреву |
| Монтаж | Легкий | Сложный | Скорость установки |
Где используют открытый монтаж
В жилых помещениях такие системы ставят, когда нельзя портить дорогой ремонт или менять отделку стен. В офисах кабель-каналы незаменимы для разводки интернета и телефонии. Гаражи и склады требуют более прочных металлических коробов. Важный нюанс: в мокрых зонах, таких как ванная или душевая, использовать обычный ПВХ не рекомендую из-за риска образования конденсата и плохой герметичности стыков.
Пошаговая установка электропроводки
Я однажды забыл прорезать углы под 45 градусов и пришлось переделывать весь поворот в коридоре — выглядело ужасно. Чтобы результат был профессиональным, следуйте четкому алгоритму.
Необходимые инструменты:
- Перфоратор
- Уровень (пузырьковый или лазерный)
- Ножовка по металлу или специальный нож для ПВХ
- Шуруповерт
- Дюбели и саморезы (6х30 мм)
- Рулетка
- Карандаш
- Отвертка
- Стриппер для зачистки кабеля
Подготовка поверхности: Стену нужно очистить от пыли и грязи. Если планируется монтаж на клей, поверхность обязательно обезжиривают спиртом или специальным составом. Проверяю ровность стены, чтобы короб не выгибался при прижимке.
Технология монтажа:
- Разметка трассы с помощью уровня (30 мин).
- Нарезка короба по длине (20 мин).
- Сверление отверстий в основании короба (40 мин).
- Фиксация основания к стене дюбелями (1 час).
- Установка угловых и стыковых элементов (30 мин).
- Прокладка кабеля внутри желоба (40 мин).
- Подключение проводов к розеткам и выключателям (1 час).
- Установка прижимной крышки (30 мин).
- Проверка работоспособности системы (15 мин).
Для корректной работы пластика температура в помещении должна быть выше +5°C. Новички часто совершают ошибку, вкручивая слишком много саморезов, из-за чего пластик деформируется и крышка перестает плотно защелкиваться.
Меры безопасности: Обязательно отключите питание на главном автомате перед началом работ. При сверлении стен используйте защитные очки и респиратор. Не допускайте перегиба кабеля под острым углом внутри короба.
Расчет необходимых материалов
Считаю длину по фактической трассе с запасом 10% на обрезки. Углы и тройники считаются по количеству поворотов и разветвлений сети. Расход крепежа обычно составляет один дюбель на каждые 30-40 см длины.
| Элемент | Расход на 10 м | Цена за ед. (ср) | Примечание | |
|---|---|---|---|---|
| Кабель-канал 25х16 | 11 м | 60 руб/м | 660 | С запасом |
| Кабель ВВГнг-LS | 12 м | 45 руб/м | 540 | 3х2.5 мм2 |
| Дюбель-гвоздь | 30 шт | 3 руб/шт | 90 | Шаг 30 см |
| Внутренний угол | 4 шт | 25 руб/шт | 100 | Под 90 градусов |
| Заглушка | 2 шт | 15 руб/шт | 30 | Для торцов |
Обзор брендов и качество пластика
Бюджетные варианты часто имеют тонкие стенки и «играют» при монтаже. Премиум-сегмент (например, Legrand или Schneider) отличается идеальной геометрией и плотным прилеганием крышки. Я заметил, что дешевый пластик желтеет через пару лет, а качественный ПВХ сохраняет белый цвет десятилетиями.
Достоинства и недостатки системы
Преимущества кабель-канала:
- Высокая скорость монтажа.
- Отсутствие пыли и строительного мусора.
- Легкий доступ к проводам для ремонта.
- Низкая стоимость работ.
- Возможность быстро добавить новую точку питания.
- Защита кабеля от домашних животных.
- Не требуется специальное оборудование для штробления.
- Пожаробезопасность за счет самозатухающих материалов.
Недостатки:
- Видимость коробов в интерьере.
- Накопление пыли на верхней грани.
- Риск механического отрыва при сильном ударе.
- Ограничение по количеству кабелей в одном сечении.
- Необходимость подбора аксессуаров под каждый угол.
Выбор между открытым и скрытым монтажом
Когда делал электрику в гараже, выбрал гофру, но потом понял, что в кабель-канале гораздо проще заменить один поврежденный участок провода. Скрытая проводка выглядит эстетичнее, но требует полной переделки отделки при любой ошибке.
| Параметр | Кабель-канал | Штробление | Гофротруба |
|---|---|---|---|
| Время работ | Очень быстро | Медленно | Быстро |
| Стоимость | Низкая | Высокая | Средняя |
| Грязь/Пыль | Нет | Очень много | Средне |
| Эстетика | Средняя | Отличная | Низкая |
| Сложность ремонта | Очень легко | Очень сложно | Средне |
Стоимость и советы по покупке
Погонный метр простого короба стоит от 40 до 150 рублей. Цена зависит от размера и материала. Покупайте все комплектующие в одном магазине, чтобы аксессуары (углы, тройники) были из одной серии и имели одинаковый оттенок белого. Рекомендую брать короб с запасом в один пруток, так как брак при нарезке неизбежен.
Мнение профессионалов
Мой коллега-электрик говорит, что в офисах кабель-канал — это спасение, так как заказчики меняют планировку столов каждые полгода. Мастера ценят эту систему за предсказуемость и скорость. Обслуживание сводится к простому снятию крышки. Долговечность ПВХ составляет более 20 лет при отсутствии прямых солнечных лучей.
Ответы на частые вопросы
Можно ли красить кабель-канал?
Да, можно использовать акриловые или водоэмульсионные краски. Перед покраской поверхность нужно слегка зашкурить мелкой наждачкой.
Как скрыть углы?
Используйте заводские угловые элементы. Если их нет, делайте срез под 45 градусов.
Какой размер выбрать под 3 провода?
Для трех стандартных кабелей сечением 2.5 мм2 рекомендую размер 25х16 или 40х25 мм.
Можно ли клеить короб к стене?
Да, на монтажный клей или двухсторонний скотч, но дюбели обеспечивают гораздо более надежную фиксацию.
Какой кабель использовать внутри?
Только кабель с индексом нг-LS (не поддерживающий горение, с низким дымовыделением), например, ВВГнг-LS.
Как избежать провисания короба?
Крепите основание к стене с шагом не более 30-40 см.
Можно ли использовать в гараже?
Да, но для защиты от сильных ударов лучше выбрать металлический короб.
Как точно рассчитать количество?
Измерьте общую длину трассы рулеткой и прибавьте 10% на подрезку и ошибки.
