Неправильный расчет нагрузки на автоматический выключатель часто приводит к оплавлению изоляции кабеля и возникновению пожаров. Процесс подбора занимает около часа времени, а стоимость одного качественного модуля начинается от 200–500 рублей. Грамотный выбор автоматического выключателя по мощности кабеля гарантирует, что защита сработает раньше, чем провод начнет плавиться. Это базовое условие электробезопасности любого помещения.
Основы подбора защиты
Перед началом работ важно понять, что автомат защищает не бытовой прибор, а именно медный или алюминиевый провод от перегрузки и короткого замыкания. Допустимый ток кабеля зависит от его сечения и материала. Если поставить слишком мощный автомат, кабель сгорит, а защита даже не заметит проблемы. На расчеты и изучение схем обычно уходит до двух часов. Я всегда напоминаю, что базовые знания электробезопасности — это единственный способ избежать удара током при монтаже.
Комплектующие для монтажа

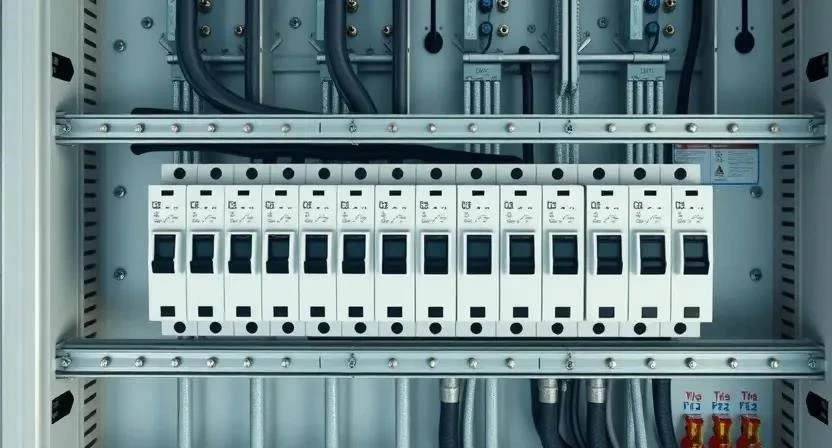

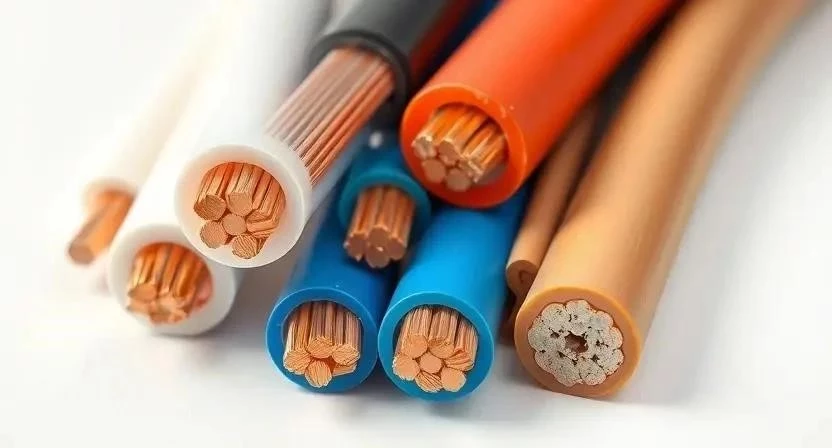

Для сборки надежного щитка потребуется качественный кабель и сертифицированные модули. Я использую только медный провод ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение. В зависимости от нагрузки выбираются разные номиналы защиты.
- Кабель ВВГнг-LS 3х1.5 мм2 для освещения.
- Кабель ВВГнг-LS 3х2.5 мм2 для розеток.
- Кабель ВВГнг-LS 3х4 мм2 или 3х6 мм2 для мощных приборов.
- Автоматический выключатель на 10А.
- Автоматический выключатель на 16А.
- Автоматический выключатель на 25А.
- Маркировочные бирки для каждой линии.
- Кабельные стяжки нейлоновые.
- Наконечники НШВИ для многожильных проводов.
Для быстрого подбора используйте данные таблицы:
| Сечение кабеля (медь) | Допустимый ток (А) | Рекомендуемый номинал автомата | Макс. мощность (кВт) |
|---|---|---|---|
| 1.5 мм2 | 19 А | 10 А | 2.2 кВт |
| 2.5 мм2 | 25 А | 16 А | 3.5 кВт |
| 4.0 мм2 | 35 А | 25 А | 5.5 кВт |
| 6.0 мм2 | 46 А | 32 А | 7.0 кВт |
| 10.0 мм2 | 70 А | 40-50 А | 9.0-11.0 кВт |

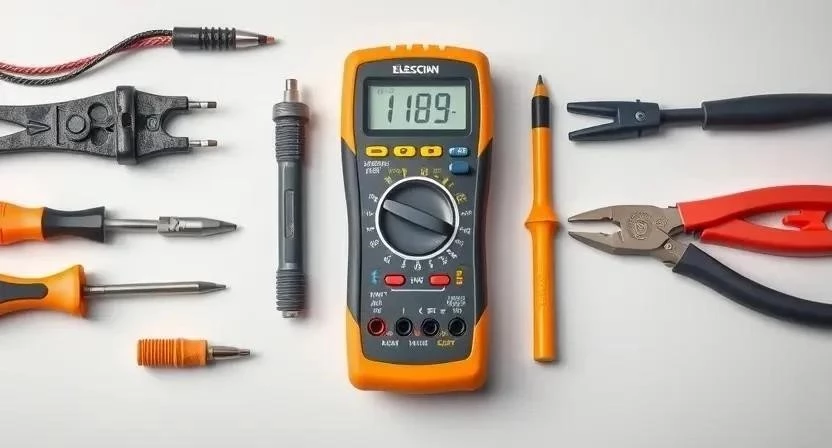

Инструментарий мастера
Качественный инструмент ускоряет работу и делает ее безопасной. Я заметил, что использование дешевых отверток часто приводит к слизыванию шлицов на винтах автомата, что создает плохой контакт.
- Отвертки диэлектрические (крестовая и плоская) — для зажима клемм.
- Стриппер — для быстрой и аккуратной зачистки изоляции.
- Мультиметр — для проверки целостности линии и напряжения.
- Индикаторная отвертка — для контроля отсутствия фазы.
- Пассатижи — для формирования петель и обрезки.
- Бокорезы — для точного реза провода.
- Фонарь налобный — для работы в темных нишах щитка.
Организация рабочего пространства
Безопасность начинается с полного обесточивания сети. Я всегда выключаю вводной автомат и проверяю отсутствие напряжения индикатором на каждом проводе. В зоне щитка должно быть хорошее освещение, чтобы не перепутать фазу с нулем. Окружающие поверхности застилаю пленкой или картоном, чтобы строительная пыль не попала внутрь механизмов автомата, так как это может привести к заклиниванию расцепителя.
Подготовка кабеля и места установки
Место установки щитка очищаю от пыли и остатков штукатурки. Проверяю, чтобы DIN-рейка была закреплена жестко и не прогибалась под весом модулей. Концы кабелей зачищаю строго по длине зажима клеммы (обычно 10-12 мм). Слишком длинный оголенный провод может вызвать короткое замыкание, а слишком короткий — приведет к плохому контакту. Я всегда использую наконечники НШВИ, чтобы жилы провода не раздавливались винтом, а плотно прижимались по всей площади.
Пошаговая инструкция по подбору и монтажу
- Определение мощности (15 мин). Складываю мощность всех приборов на линии. Например, чайник (2 кВт) + микроволновка (1.5 кВт) = 3.5 кВт.
- Расчет тока (10 мин). Использую формулу I = P / (U * cos phi). Для однофазной сети 220В: 3500 Вт / 220 В ≈ 15.9 А.
- Выбор сечения (10 мин). Подбираю кабель, который выдерживает полученный ток с запасом. Для 15.9 А идеально подходит медь 2.5 мм2.

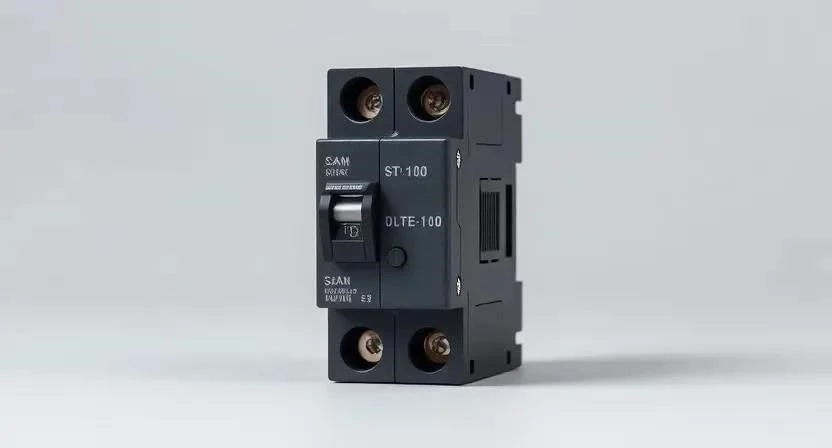

- Подбор номинала автомата (5 мин). Выбираю автомат, номинал которого меньше максимально допустимого тока кабеля. Для кабеля 2.5 мм2 (до 25А) ставлю автомат на 16А.
- Выбор характеристики (5 мин). Определяю тип расцепителя. Для розеток и освещения беру тип C, для электроники с высокими пусковыми токами — тип D.
- Проверка совместимости (5 мин). Убеждаюсь, что ширина автомата соответствует стандартному модулю (18 мм) и он подходит к моей DIN-рейке.
- Монтаж на рейку (5 мин). Защелкиваю автомат на DIN-рейке до характерного щелчка.
- Подключение (15 мин). Вставляю зачищенный провод в клемму и затягиваю винт с усилием, но без фанатизма, чтобы не сорвать резьбу.
- Маркировка (5 мин). Наклеиваю бирку с названием линии (например, «Кухня розетки»), чтобы не искать провода через год.
- Тестирование (10 мин). Включаю питание и проверяю работу линии под нагрузкой с помощью мультиметра.
Для понимания разницы между типами расцепителей используйте эту таблицу:
| Характеристика | Ток срабатывания (от номинала) | Особенности | Применение |
|---|---|---|---|
| Тип B | 3 — 5 x In | Быстрое срабатывание | Освещение, длинные линии |
| Тип C | 5 — 10 x In | Стандартный отклик | Бытовые розетки, общая сеть |
| Тип D | 10 — 20 x In | Задержка при пуске | Моторы, кондиционеры, насосы |
Технические нюансы и секреты
Температура воздуха сильно влияет на проводимость. Если кабель проложен в жарком месте или в толстом слое утеплителя, его допустимый ток падает. Также учитывайте групповую прокладку: если в одной гофре лежит 5-7 кабелей, они греют друг друга. В таком случае я всегда занижаю номинал автомата на одну ступень. Медь всегда выигрывает у алюминия по проводимости и надежности контактов, поэтому в жилых домах алюминий использовать нельзя.
Типичные ошибки новичков
Самая опасная ошибка — установка автомата на 25А на кабель сечением 1.5 мм2. Я видел такие случаи, когда изоляция превращалась в уголь, а автомат продолжал работать. Также часто покупают безымянные дешевые бренды, у которых реальный ток срабатывания отличается от заявленного на 20-30%. Плохой зажим провода в клемме приводит к искрению и оплавлению корпуса автомата. Еще одна ошибка — путаница между B и C: установка типа B на линию с мощным пылесосом приведет к постоянным ложным срабатываниям.
Расчет стоимости и экономия
Стоимость сборки одной линии зависит от бренда комплектующих. Премиум-сегмент (ABB, Schneider Electric) стоит в 3-4 раза дороже бюджетного (IEK), но служит дольше и срабатывает точнее.
| Элемент | Кол-во | Цена (средняя) | |
|---|---|---|---|
| Автомат 16А (средний сегмент) | 1 шт. | 350 руб. | 350 руб. |
| Кабель ВВГнг-LS 3х2.5 (на 15м) | 15 м | 80 руб./м | 1200 руб. |
| Наконечники НШВИ | 2 шт. | 5 руб. | 10 руб. |
| Работа мастера (монтаж 1 линии) | 1 усл. ед. | 800 руб. | 800 руб. |
| ИТОГО | — | — | 2360 руб. |
Факторы, влияющие на итоговую смету:
- Выбор бренда (эконом, средний, премиум).
- Длина кабельной трассы.
- Сложность прокладки (бетон, гипсокартон).
- Необходимость установки УЗО или дифавтомата.
- Стоимость выезда мастера.
При самостоятельном монтаже можно сэкономить около 800-1500 рублей на каждой линии, но только если есть подходящий инструмент и базовые знания.
Эксплуатация и уход
Электрика не требует ежедневного внимания, но раз в год я рекомендую делать «протяжку» винтовых контактов. От перепадов температуры металл расширяется и сужается, из-за чего винты могут ослабнуть. Проверяйте температуру корпуса автомата рукой при максимальной нагрузке (например, когда включены чайник и стиральная машина) — он должен быть едва теплым. Если чувствуете сильный нагрев или слышите треск — автомат нужно срочно менять.
Альтернативные решения
Вместо связки «автомат + УЗО» сейчас часто ставят дифавтоматы. Это компактные устройства, которые защищают и от перегрузки, и от утечки тока (защита человека от удара). Современные модульные системы позволяют собирать щит как конструктор. Сравнивая бренды, отмечу: ABB и Schneider — это эталон надежности, IEK — хороший бюджетный вариант для простых задач, если не перегружать сеть до предела.
Ответы на частые вопросы
Можно ли поставить автомат 25А на кабель 2.5 мм2?
Технически можно, так как кабель выдерживает 25А, но это риск. Любой плохой контакт в розетке приведет к пожару до того, как автомат отключится. Лучше ставить 16А.
Чем отличается характеристика B от C?
Тип B срабатывает быстрее при меньшем токе короткого замыкания, тип C — стандарт для бытовых сетей с умеренными пусковыми токами.
Что будет, если автомат будет слишком слабым?
Его будет часто «выбивать» при включении нескольких приборов. Это не опасно, но крайне неудобно.
Как рассчитать мощность для кухни?
Сложите мощность варочной панели, духовки, чайника и посудомойки. Обычно кухня делится на 3-4 отдельные линии с разными автоматами.
Обязательно ли ставить УЗО вместе с автоматом?
Да, особенно в ванной и на кухне. Автомат бережет кабель, а УЗО — вашу жизнь.
Какой кабель лучше для освещения?
Медный ВВГнг-LS сечением 1.5 мм2 с автоматом на 10А.
Почему автомат выбивает без видимых причин?
Возможна утечка тока на землю, микрозамыкание в приборе или износ самого механизма автомата.
Как проверить исправность автомата мультиметром?
В режиме прозвонки: в положении «Вкл» сопротивление между входом и выходом должно быть близко к нулю.
Можно ли менять автомат без замены кабеля?
Да, если новый номинал не превышает допустимый ток кабеля.
Что такое селективность защиты?
Это когда при аварии отключается только ближайший к месту замыкания автомат, а не весь дом целиком.
Меры безопасности: всегда используйте диэлектрические перчатки, работайте только при полностью отключенном питании, не касайтесь оголенных проводов и обеспечьте проветривание помещения при работе с химическими очистителями для щитка.
