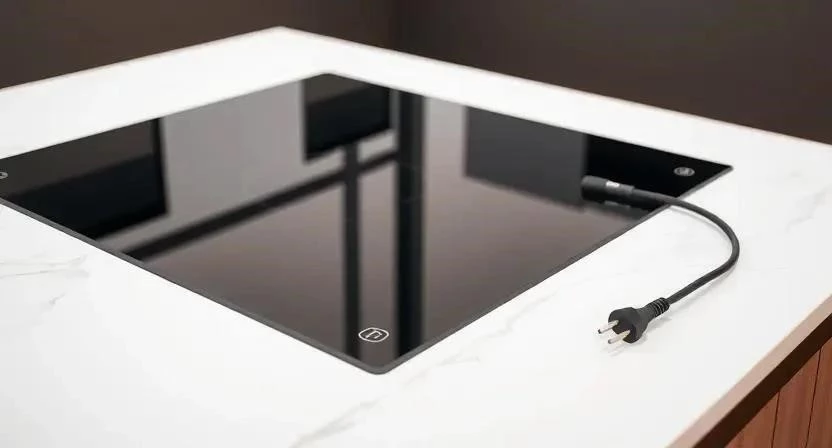

Подключение современной варочной панели требует точного расчета электрической нагрузки для предотвращения аварий. Обычно монтаж отдельной линии занимает от 4 до 8 часов, а стоимость материалов напрямую зависит от длины трассы и выбранного сечения. Правильный выбор кабеля для мощной варочной панели исключает перегрев проводки и риск короткого замыкания. В итоге вы получаете безопасную систему, которая выдержит работу всех конфорок на максимальной мощности.
Предварительный анализ перед монтажом
Сначала нужно оценить суммарную мощность прибора, указанную в паспорте устройства. Часто панели потребляют от 5 до 7.5 кВт, что требует выделенной линии от щитка. Я всегда проверяю состояние общедомовой сети, особенно в старых домах, где алюминиевая проводка может не выдержать такой нагрузки. Если мощность плиты превышает 7 кВт или в щитке нет свободных слотов, лучше сразу вызвать профессионального электрика. Это сэкономит время и убережет от ошибок в расчетах.
Подбор подходящих материалов

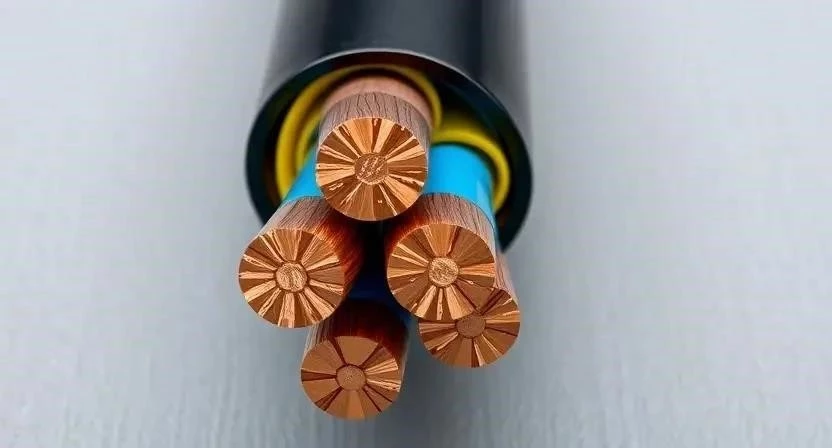

Для силовых линий на кухне оптимальным вариантом считается медный кабель ВВГнг-LS. Эта марка отличается устойчивостью к горению и низким выделением дыма при нагреве. Длина провода рассчитывается с запасом 10-15% на изгибы и подключение. Стоимость метра качественного кабеля варьируется от 80 до 200 рублей в зависимости от сечения.
- Медная жила для лучшей проводимости тока.
- Изоляция из ПВХ, устойчивая к перепадам температур.
- Маркировка «нг» — не поддерживает горение.
- Индекс «LS» — низкое дымовыделение при пожаре.
- Наличие трех жил: фаза, ноль и заземление.
- Соответствие государственному стандарту ГОСТ.
- Повышенная механическая прочность оболочки.
- Срок службы не менее 30 лет при правильном монтаже.
| Мощность прибора (кВт) | Ток (А) | Рекомендуемое сечение (мм²) | Номинал автомата (А) |
|---|---|---|---|
| До 3.5 | 16 | 2.5 | 16 |
| От 3.5 до 5.5 | 25 | 4 | 25 |
| От 5.5 до 7.5 | 32 | 6 | 32 |
| Свыше 7.5 | 40 | 10 | 40 |
| Смешанная нагрузка | Зависит от суммы | Индивидуальный расчет | Суммарный |
Инструментарий для работы

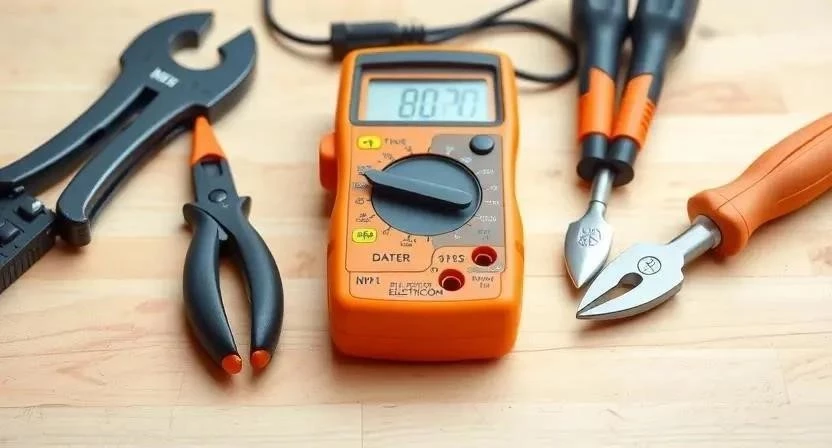

Качественный инструмент ускоряет процесс и гарантирует надежность соединений. Я рекомендую использовать стриппер для зачистки изоляции, так как он не повреждает медные жилы. Для проверки напряжения и целостности цепи понадобится мультиметр и индикаторная отвертка. Гофра ПВХ или ПНД обязательна для защиты кабеля внутри стен.
- Стриппер для быстрой зачистки проводов.
- Индикаторная отвертка для поиска фазы.
- Мультиметр для замера сопротивления и напряжения.
- Пассатижи для обжимки и перекусывания.
- Набор диэлектрических отверток.
- Гофра для прокладки кабеля в штробах.
- Перфоратор или штроборез для подготовки стен.
Организация пространства
Зону прокладки кабеля необходимо полностью очистить от мебели и лишних вещей. Чтобы не испортить напольное покрытие, я застилаю пол плотным полиэтиленом или оргалитом. Важно обеспечить свободный доступ к распределительному щитку, убрав все препятствия. Это позволит быстро смонтировать автоматический выключатель и избежать лишних перемещений по дому.
Работа с поверхностями стен
Если кабель идет скрыто, потребуется штробление стен. Я стараюсь делать пазы строго вертикальными или горизонтальными, чтобы избежать случайного повреждения провода при будущем монтаже полок. После прорезки штроб пазы тщательно очищаются от бетонной крошки и пыли с помощью пылесоса. Перед заделкой кабеля в стену поверхность грунтуется, чтобы штукатурка легла плотно и не треснула со временем. Установка подрозетников производится с помощью уровня для идеальной геометрии.
Пошаговый процесс монтажа
Монтаж требует строгого соблюдения последовательности действий. Обязательно используйте средства защиты: респиратор при штроблении и перчатки при работе с кабелем. Проветривайте помещение, если используете химические составы для грунтовки.
- Расчет мощности (30 мин). Складываю мощность всех конфорок и выбираю сечение.
- Подбор кабеля (1 час). Покупаю ВВГнг-LS нужного сечения по расчету ПУЭ.
- Выбор изоляции (15 мин). Убеждаюсь, что оболочка подходит для условий кухни.
- Прокладка трассы (2-3 часа). Тяну кабель от щитка до точки подключения панели.
- Монтаж гофры (1 час). Заключаю провод в защитную трубку для безопасности.

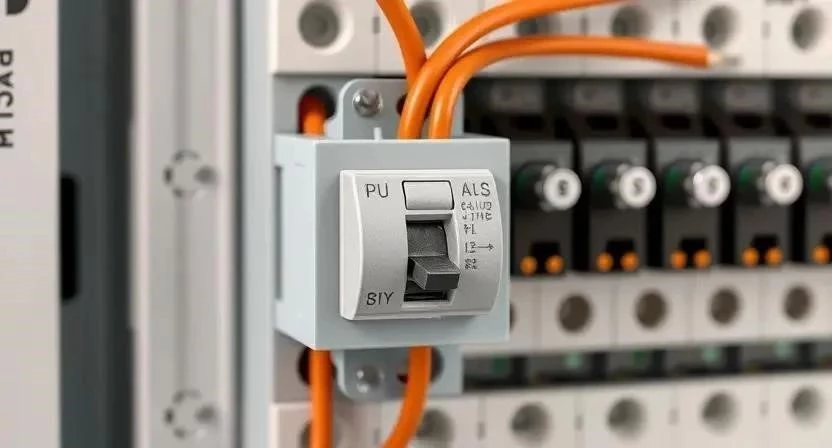

- Установка автомата (30 мин). Монтирую отдельный выключатель в распределительный щит.
- Зачистка жил (20 мин). Снимаю изоляцию стриппером, не надрезая медь.
- Подключение к клеммнику (30 мин). Плотно зажимаю провода в терминалах варочной панели.
- Проверка заземления (15 мин). Тестирую наличие связи с контуром заземления мультиметром.
- Тестовый запуск (30 мин). Включаю все конфорки и проверяю температуру кабеля.
Я однажды забыл проверить затяжку клемм в щитке, и через месяц заметил легкое оплавление изоляции из-за искрения. Теперь я всегда подтягиваю винты через 10 минут после первого зажима. Ошибка новичков — использовать скрутки в силовых линиях. Это недопустимо, так как в месте соединения возникает высокое сопротивление и нагрев.
Технические тонкости и нюансы
В зоне плиты температура может быть повышенной, поэтому кабель не должен касаться горячих поверхностей корпуса. Длина трассы также влияет на результат: при очень длинных линиях (более 20 метров) происходит падение напряжения, что может снизить мощность нагрева. Я рекомендую подбирать автоматический выключатель строго под сечение кабеля, а не под мощность прибора, чтобы автомат сработал раньше, чем расплавится проводка.
Типичные ошибки при подключении
Самая опасная ошибка — установка слишком тонкого провода (например, 2.5 мм² для панели 7 кВт). Такой кабель будет работать на пределе, что приведет к перегреву стен. Отсутствие заземления делает корпус плиты потенциально опасным при утечке тока.
- Использование алюминиевых проводов вместо медных.
- Монтаж кабеля без защитной гофры в бетонных стенах.
- Применение скруток вместо специализированных клеммников.
- Установка автомата с завышенным номиналом (например, 40А на кабель 4 мм²).
- Игнорирование проверки заземляющего проводника.
Сначала я хотел сэкономить и поставить автомат на 25А вместо 32А, но быстро понял, что плита выбивает его при включении двух мощных конфорок одновременно. Пришлось менять модуль в щитке. Всегда берите запас по номиналу, но в рамках допустимого для сечения провода.
Расчет затрат на электромонтаж
Стоимость реализации проекта зависит от того, делаете вы это сами или нанимаете мастера. Самостоятельный монтаж позволяет сэкономить на работе, но требует наличия инструмента.
| Сечение кабеля | Цена за метр (средняя) | Срок службы | Сложность монтажа |
|---|---|---|---|
| 2.5 мм² | 80 руб. | 30 лет | Низкая |
| 4 мм² | 120 руб. | 30 лет | Средняя |
| 6 мм² | 180 руб. | 30 лет | Высокая |
| 10 мм² | 250 руб. | 30 лет | Очень высокая |
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница |
|---|---|---|---|
| Кабель ВВГнг-LS (15м) | 2700 | 2700 | 0 |
| Автомат и гофра | 1200 | 1200 | 0 |
| Работа по монтажу | 0 | 5000 | 5000 |
| Расходники (дюбеля, стяжки) | 300 | 300 | 0 |
| 4200 | 9200 | 5000 |
Я сделал всё самостоятельно и сэкономил около 5000 рублей на услугах электрика, но потратил на это целые выходные. Для тех, кто не уверен в своих силах, наем профи — это страховка от пожара.
Эксплуатация и контроль
После завершения работ система требует периодического внимания. Я рекомендую раз в год проверять затяжку винтовых контактов в щитке и клеммнике плиты, так как от вибраций и температурных расширений они могут ослабнуть. Также полезно контролировать температуру изоляции кабеля в щитке при максимальной нагрузке — она не должна быть горячей на ощупь.
Сравнение способов подключения
Существует два основных подхода: прямое подключение через клеммник или использование специальной силовой розетки. Прямое соединение надежнее, так как исключает лишний контакт, который может окислиться или перегреться. При выборе марки кабеля часто сравнивают NYM и ВВГнг.
| Характеристика | ВВГнг-LS | NYM | |
|---|---|---|---|
| Материал изоляции | ПВХ (негорючий) | ПВХ + резиновая оболочка | ВВГнг безопаснее в РФ |
| Цена | Средняя | Выше средней | ВВГнг выгоднее |
| Монтаж | Простой | Удобный (мягче) | NYM легче гнуть |
| Применение | Скрытая проводка | Скрытая/открытая | Оба подходят |
| Огнестойкость | Высокая | Средняя | ВВГнг-LS лучше |
Ответы на частые вопросы
Можно ли использовать кабель 2.5 мм² для панели 7 кВт?
Нет, это опасно. При такой нагрузке кабель будет перегреваться, что приведет к расплавлению изоляции и пожару. Минимум — 6 мм².
Что будет, если не сделать заземление?
При возникновении утечки тока корпус плиты окажется под напряжением. Это может привести к сильному удару током при прикосновении к прибору.
Какой автомат ставить на варочную панель?
Зависит от сечения. Для 4 мм² обычно ставят 25А, для 6 мм² — 32А. Всегда сверяйте с ПУЭ.
Можно ли подключать через обычный удлинитель?
Категорически запрещено. Обычные удлинители рассчитаны на 2.2-3.5 кВт. Мощная панель расплавит их за несколько минут.
В чем разница между ВВГ и ВВГнг-LS?
ВВГ — обычный кабель, ВВГнг не поддерживает горение, а LS (Low Smoke) дополнительно не выделяет едкий дым при пожаре.
Нужно ли использовать гофру внутри стены?
Да, гофра защищает кабель от механических повреждений при оштукатуривании и облегчает его замену в будущем.
Как проверить сечение кабеля при покупке?
Используйте штангенциркуль для замера диаметра жилы или проверяйте маркировку на оболочке. Покупайте только в проверенных магазинах.
Можно ли соединять кабель с помощью скруток?
Нет. В силовых линиях допустимы только клеммники, гильзы под опрессовку или сварка. Скрутки создают опасный нагрев.
