Подвод электричества в жилой дом начинается с выбора надежного способа прокладки кабеля под землей. Это сложная техническая задача, которая требует точности в расчетах и соблюдения норм безопасности. В среднем, правильный монтаж занимает от 2 до 4 дней в зависимости от длины траншеи и сложности грунта. Чтобы понять, как правильно завести бронированный кабель в дом, нужно учитывать все этапы от копки до заземления брони.
Особенности подготовки к работе
Я обычно начинаю с оценки сложности участка. Если почва каменистая, время работ увеличивается вдвое. Для такого монтажа нужны базовые навыки работы с электроинструментом и понимание схем электроснабжения. Важно учитывать сезонность: лучше всего проводить работы поздней весной или летом, когда почва максимально сухая и податливая. Зимой копать замерзший грунт — сомнительное удовольствие, которое потребует аренды тяжелой техники.
Что купить для монтажа

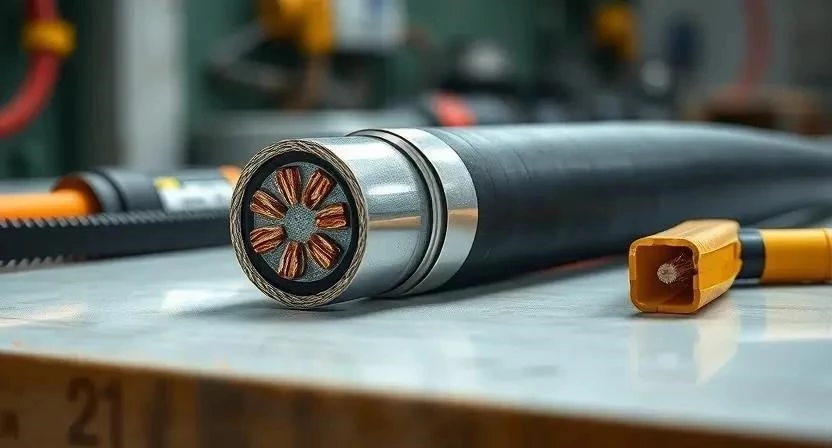

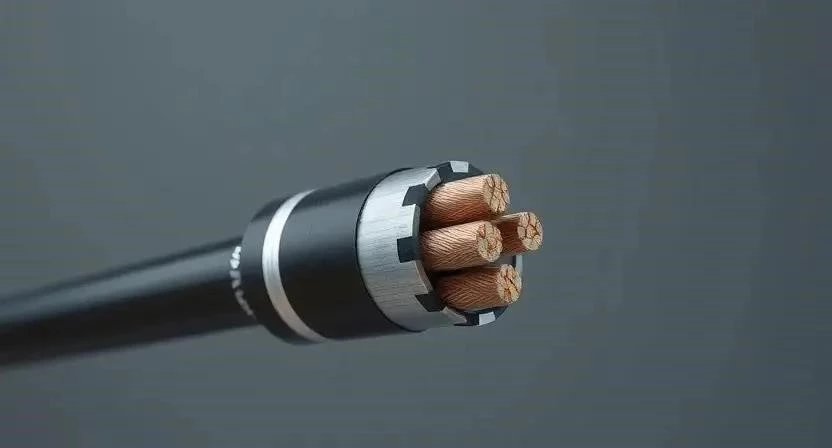

Для ввода электричества используется кабель с броней, который защищает жилы от механических повреждений и грызунов. Основной вариант — ВБбШв. Также понадобится ПНД труба для дополнительной защиты в местах ввода и герметики для исключения попадания влаги внутрь помещения.
- Кабель ВБбШв (сечение зависит от выделенной мощности)
- ПНД труба диаметром 32-40 мм
- Специальный герметик для проходов (полиуретановый)
- Заземляющие клеммы и наконечники
- Песок для создания подушки
- Сигнальная лента (желтая или красная)
- Гильзы для обжима жил
- Изоляционная термоусадка
| Наименование | Количество (на 20м) | Примерная цена | |
|---|---|---|---|
| Кабель ВБбШв 4х16 | 22 м | 450 руб/м | 9900 руб |
| ПНД труба 32 мм | 5 м | 80 руб/м | 400 руб |
| Песок строительный | 1 м3 | 800 руб/м3 | 800 руб |
| Герметик | 1 туба | 700 руб | 700 руб |
| Сигнальная лента | 20 м | 15 руб/м | 300 руб |
Инструментарий мастера
Без правильного набора инструментов работа превратится в мучение. Особенно важны качественные кусачки, способные перекусить стальную ленту брони, и стриппер для аккуратного снятия изоляции.
| Инструмент | Назначение | Важность |
|---|---|---|
| Перфоратор | Бурение отверстия в фундаменте | Обязательно |
| Кусачки по металлу | Срез стальной брони | Обязательно |
| Стриппер | Снятие изоляции с жил | Желательно |
| Уровень и рулетка | Разметка трассы и уклона | Обязательно |
| Штроборез | Подготовка места под щиток | Желательно |
Организация пространства внутри дома
Первым делом я определяю точку ввода. Это место должно быть максимально коротким по пути от столба до вводного щитка. Расчищаю зону под щиток, чтобы иметь свободный доступ для монтажа автоматики. Чтобы не испортить чистовую отделку, все стены в зоне работ закрываю плотной пленкой или оргалитом. Это избавляет от необходимости переделывать ремонт после сверления бетона.
Подготовка внешней территории
Траншея должна быть достаточной глубины, чтобы кабель не пострадал от промерзания или случайного перекопа. Я всегда создаю песчаное основание толщиной 10 см — это работает как амортизатор. В фундаменте сверлю отверстие с небольшим уклоном в сторону улицы, чтобы конденсат не стекал внутрь дома. Проем обязательно обрабатываю грунтовкой для лучшего сцепления с герметиком.
Пошаговая технология ввода кабеля
Процесс требует строгого соблюдения последовательности. Я однажды обжегся на спешке, когда забыл проложить сигнальную ленту, и при следующем перекопе сада чуть не перебил кабель. Теперь действую по четкому плану.
- Разметка и копка (4-6 часов). Размечаю трассу, копаю траншею глубиной 70-80 см.
- Песчаная подушка (2 часа). Засыпаю 10 см просеянного песка, разравниваю правилом.

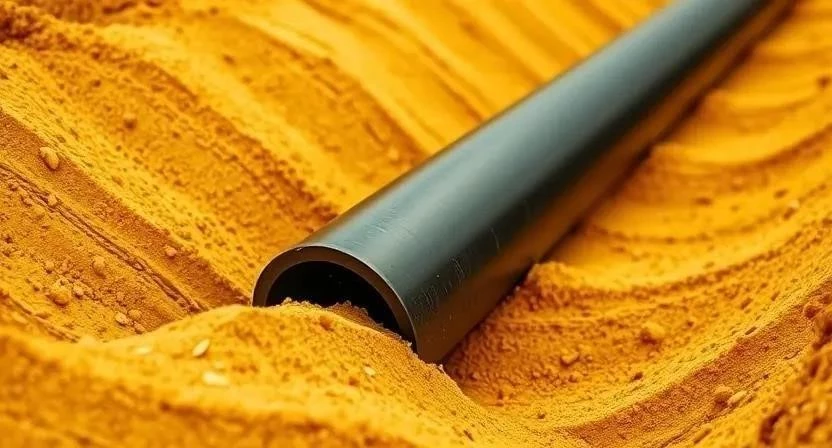

- Монтаж ПНД трубы (1 час). Укладываю трубу в местах ввода в дом и под дорожками.
- Протяжка кабеля (2 часа). Аккуратно затягиваю бронированный кабель в трубу, избегая перегибов.

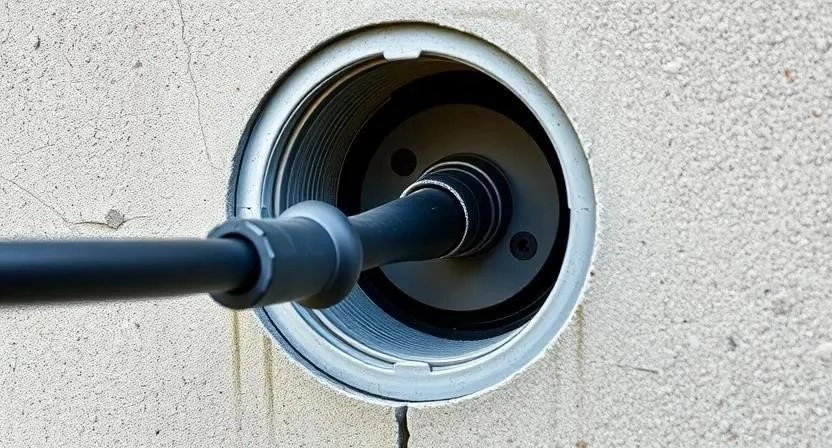

- Проход через фундамент (2 часа). Завожу кабель в подготовленное отверстие.
- Срез брони (1 час). Срезаю стальную ленту аккуратным кольцевым надрезом, не задевая изоляцию жил.
- Заземление брони (1 час). Соединяю стальную оболочку с контуром заземления через специальную клемму.
- Герметизация (1 час). Заполняю зазор между кабелем и стеной полиуретановым герметиком.
- Подключение к щиту (3 часа). Заводим жилы в вводной автомат, обжимаем наконечниками.
- Тестирование (1 час). Проверяю изоляцию мегаомметром и замеряю напряжение.
- Засыпка и лента (4 часа). Засыпаю песок, затем грунт, на уровне 20 см от поверхности кладу сигнальную ленту.
- Монтаж автоматики (2 часа). Устанавливаю УЗО и ограничители напряжения.
Важно по безопасности: Работаю только в защитных перчатках и очках. При сверлении бетона использую респиратор. Перед подключением к сети убеждаюсь, что вводной автомат выключен, а линия обесточена.
Технические нюансы и тонкости
Температура при прокладке имеет значение. В сильный мороз изоляция становится хрупкой, поэтому я не рекомендую работать при температуре ниже -10°C. Особое внимание уделяю радиусу изгиба: для бронированного кабеля он должен быть не менее 10-15 диаметров самого кабеля. Если согнуть слишком резко, стальная лента может деформироваться, а изоляция внутри — треснуть.
Типичные ошибки новичков
Часто люди пытаются сэкономить и игнорируют некоторые этапы, что приводит к печальным последствиям. Я считаю, что экономия на ПНД трубе в месте ввода — это прямой путь к протечкам в подвале.
- Повреждение жилы. Слишком глубокий надрез при снятии брони повреждает внешнюю оболочку.
- Отсутствие заземления брони. Без этого стальная оболочка может оказаться под напряжением при пробое.
- Игнорирование защиты. Прокладка кабеля без трубы через бетонный фундамент приводит к перетиранию изоляции.
- Неправильный уклон. Труба, уходящая внутрь дома, собирает воду и заносит ее в помещение.
- Отсутствие подушки. Кабель в камнях со временем может быть пережат или поврежден.
Расчет затрат на монтаж
Стоимость зависит от того, делаете вы всё сами или нанимаете профи. Я всегда сравниваю эти варианты, чтобы понять реальную выгоду.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия |
|---|---|---|---|
| Материалы | 12 000 | 12 000 | 0 |
| Работа (копка, монтаж) | 0 | 15 000 | 15 000 |
| Аренда инструмента | 2 000 | 0 (у мастера свое) | -2 000 |
| 14 000 | 27 000 | 13 000 |
| Этап работ | Время | Особенности |
|---|---|---|
| Земляные работы | 1 день | Соблюдение глубины 70 см |
| Прокладка кабеля | 0.5 дня | Контроль радиуса изгиба |
| Ввод и герметизация | 0.5 дня | Использование ПНД и герметика |
| Электрика и запуск | 1 день | Проверка изоляции |
Обслуживание после запуска
Система работает автономно, но раз в год я рекомендую проводить ревизию. Нужно проверить затяжку контактов в щитке, так как от перепадов температур медь «плывет» и соединение ослабевает. Также стоит осмотреть место ввода в стену: если герметик потрескался, его нужно обновить, чтобы в дом не попадала сырость. Срок службы кабеля ВБбШв при правильном монтаже составляет около 30 лет.
Альтернативные способы ввода
Иногда вместо бронированного кабеля используют связку СИП + ВВГ. Это дешевле, но сложнее в реализации из-за необходимости делать переход в специальном коробке. Я рекомендую бронированный кабель, так как он надежнее в земле.
- СИП используется только для воздушной линии.
- Переход на ВВГ требует герметичного монтажного короба.
- Гофра подходит для помещений, но в земле она быстро сминается.
- ПНД труба намного прочнее гофры и служит десятилетиями.
- Бронированный кабель не требует трубы по всей длине траншеи.
- СИП дешевле по стоимости погонного метра.
- ВВГ не предназначен для прямой прокладки в грунте.
Ответы на частые вопросы
Я часто слышу одни и те же вопросы от тех, кто решил заняться электрикой самостоятельно. Разберем основные моменты.
Можно ли заземлять броню? Да, и это обязательно. Броня должна быть соединена с контуром заземления, чтобы исключить появление опасного потенциала на оболочке.
Какая глубина заложения для бронированного кабеля? Стандарт — 70 см. Если над кабелем будет дорога с проездом авто, увеличивайте глубину до 90-100 см.
Нужно ли использовать гофру внутри ПНД трубы? Нет, это лишняя трата денег. ПНД труба сама по себе является достаточной защитной оболочкой.
Как правильно срезать стальную ленту? Используйте острые кусачки по металлу. Делайте надрез аккуратно, чтобы не прорезать внешнюю полимерную изоляцию жил.
Чем герметизировать ввод в стену? Лучше всего подходит профессиональный полиуретановый герметик. Он эластичен и не пропускает воду.
Можно ли использовать кабель ВБбШв для ввода? Да, это один из лучших вариантов для подземного ввода в дом благодаря своей прочности.
Что делать, если кабель пережат? Если повреждена только внешняя оболочка, используйте термоусадку. Если повреждена жила — только замена участка кабеля с помощью гильзовки.
Нужна ли песчаная подушка под броню? Обязательно. Песок предотвращает повреждение кабеля острыми камнями при усадке грунта.
