Внезапное исчезновение напряжения в розетке или выключателе часто указывает на механическое повреждение кабеля внутри стены. Поиск обрыва кабеля в стене требует системного подхода, чтобы избежать разгрома всей отделки. Обычно такая диагностика занимает от 2 до 6 часов в зависимости от сложности разводки. Стоимость вызова специалиста с оборудованием начинается от 3000 рублей. Правильно подобранный прибор для поиска обрыва провода позволяет локализовать проблему с точностью до нескольких сантиметров.
Задача считается средней сложности и требует базовых знаний электротехники. Главное здесь — строгое соблюдение правил электробезопасности, так как работа с электрикой не прощает ошибок. Я всегда начинаю с полной проверки отсутствия напряжения на всех участках. Если в доме установлена сложная система «умного дома» или используется алюминиевая проводка старого образца, риск повреждения соседних жил при поиске возрастает. Рекомендую вызывать профессионала, если вы чувствуете запах гари из стены или если обрыв произошел в главной магистрали, идущей от щитка.
Для восстановления линии понадобятся качественные расходные материалы. Я использую только негорючие компоненты с соответствующим сертификатом. Если планируется замена участка провода, важно подобрать кабель того же сечения и материала, что и основной. Покупать расходники лучше в специализированных электротехнических магазинах, чтобы избежать подделок с заниженным сечением жил.
- Медный кабель ВВГнг-LS (сечение 2.5 мм² для розеток или 1.5 мм² для света)
- Клеммники WAGO серии 221 (для быстрого и надежного соединения)
- Изолента ПВХ на основе ПВХ (черная, синяя, красная для маркировки)
- Термоусадочные трубки разного диаметра
- Очиститель контактов (спрей)
- Стяжки нейлоновые для фиксации кабеля
- Гильзы медные для опрессовки (если используется обжим)
- Маркировочные бирки для проводов
| Материал | Количество | Расход на 1 точку | Средняя цена | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 5 метров | до 2 м | 80 руб/м | 400 руб |
| Клеммы WAGO 221 | 4 шт | 2 шт | 40 руб/шт | 160 руб |
| Изолента | 1 рулон | 10-20 см | 60 руб/шт | 60 руб |
| Термоусадка | 2 шт | 5 см | 15 руб/шт | 30 руб |
| Очиститель контактов | 1 баллон | 10 мл | 450 руб/шт | 450 руб |

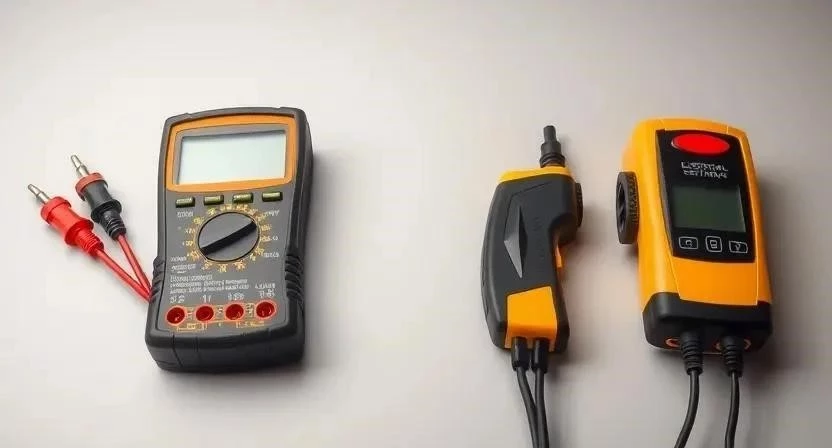

Без специального оборудования искать разрыв вслепую бессмысленно. Я подбираю инструменты исходя из глубины заложения кабеля и материала стен. Мультиметр необходим для базовой прозвонки, а трассоискатель позволяет «видеть» провод сквозь бетон или гипсокартон. Если бюджет ограничен, некоторые приборы можно взять в аренду в строительных центрах.
- Цифровой мультиметр (с режимом прозвонки)
- Бесконтактный детектор напряжения (индикаторная отвертка с ЖК-экраном)
- Профессиональный кабельный трассоискатель (генератор + приемник)
- Набор диэлектрических отверток (PH, PZ, SL)
- Мощный светодиодный фонарь с узким лучом
- Стриппер для снятия изоляции (чтобы не повредить жилу)
- Зеркало инспектора (для осмотра глубоких ниш)
Первым делом полностью обесточиваю линию в электрощите. Выключаю соответствующий автомат и вешаю на него предупреждающую бирку «Не включать! Работают люди». Отодвигаю мебель от стен, чтобы иметь свободный доступ к розеткам, выключателям и распределительным коробкам. На пол стелю плотную пленку, чтобы строительная пыль при локальном вскрытии не осела на мебели и коврах.
Изучаю схему разводки электрики, если она сохранилась. Если схемы нет, я пытаюсь восстановить её по расположению розеток и выключателей, понимая, что кабель обычно идет перпендикулярно стенам. Очищаю контакты в подрозетниках от пыли и окислов с помощью спрея. Осматриваю стены на предмет свежих трещин, следов протечек или мест, где недавно сверлили отверстия под полки. Часто именно в этих точках и происходит повреждение кабеля. Проверяю, не было ли в этих местах работ по монтажу кондиционеров или навесных шкафов.
Процесс поиска обрыва требует последовательности. Один раз я потратил три часа на поиск, потому что забыл проверить распределительную коробку, а обрыв был прямо в ней из-за плохого контакта.
- Полное отключение питания (10 мин). Выключаю автомат, проверяю отсутствие напряжения мультиметром в самой дальней розетке.
- Проверка целостности линии (20-30 мин). Провожу прозвонку между двумя концами линии. Если цепь разомкнута, значит, обрыв подтвержден.
- Зонирование с помощью детектора (40-60 мин). Прохожусь бесконтактным детектором вдоль предполагаемого пути кабеля. В месте обрыва сигнал может резко измениться или исчезнуть.

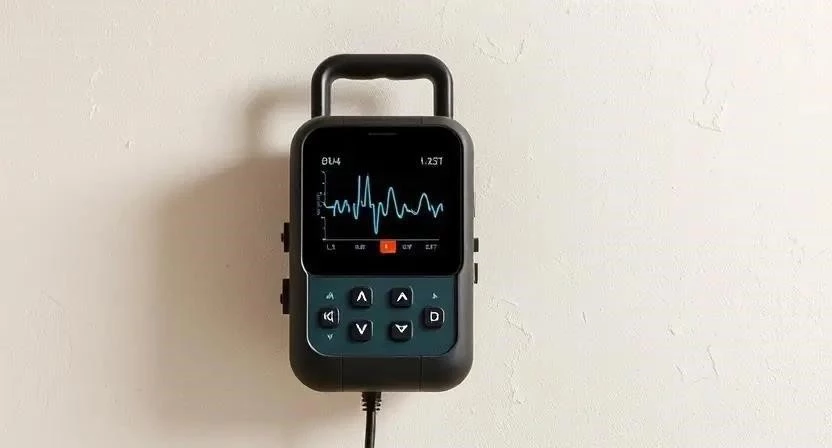

- Работа с трассоискателем (60-90 мин). Подаю сигнал генератором в одну жилу, а приемником ищу точку, где сигнал затухает. Это самый точный метод.

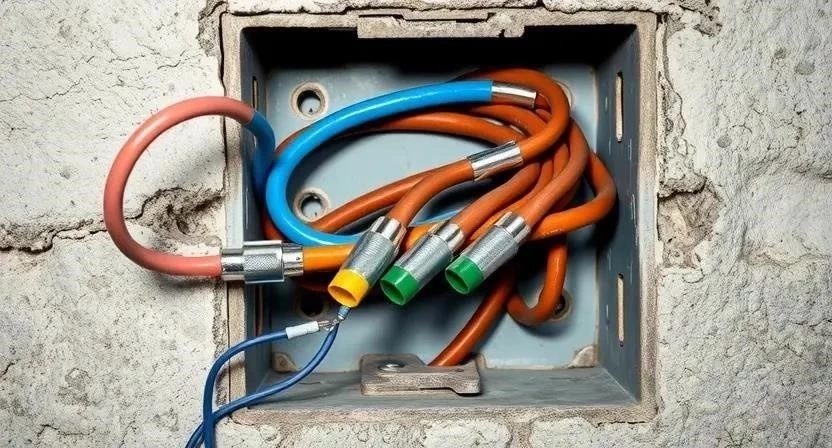

- Разделение линии (30-50 мин). Вскрываю распределительные коробки и проверяю участки по отдельности, чтобы сузить зону поиска до одной стены.
- Локализация участка (30 мин). Определяю конкретный отрезок стены, где сигнал пропадает. Отмечаю эту зону мелом.
- Точное определение точки (20 мин). С помощью максимальной чувствительности прибора нахожу точку разрыва с точностью до 3-5 см.
- Оценка изоляции (15 мин). Проверяю, нет ли короткого замыкания между жилами в месте обрыва, чтобы избежать пожара при подаче тока.
- Подготовка к точечному ремонту (20 мин). Сверлю аккуратное отверстие в месте обрыва, чтобы извлечь поврежденный участок.
- Финальная проверка (15 мин). Снова прозваниваю линию после восстановления соединения, прежде чем подать напряжение.
Металлическая сетка в бетонных стенах — настоящий кошмар для детекторов. Она создает паразитные наводки, и прибор может «пищать» по всей площади стены. В таких случаях я использую трассоискатели с более узким диапазоном частот. Температурный режим также важен: при сильном морозе изоляция кабеля становится хрупкой, и при попытке «вытянуть» провод из гофры можно создать новые обрывы. Кабель ВВГнг-LS более жесткий, чем ПВС, поэтому его легче обнаружить бесконтактным методом, но сложнее перемещать внутри стены.
Ошибки новичков часто приводят к тому, что вместо одной дырки в стене получается целая серия «исследовательских» отверстий. Однажды знакомый пытался найти обрыв, просто тыкая в стену отверткой под напряжением, и в итоге сжег мультиметр и получил удар током.
- Попытка поиска под напряжением — это смертельно опасно и может привести к короткому замыканию.
- Неправильная настройка чувствительности прибора: слишком высокая чувствительность ловит соседние провода.
- Игнорирование проверки заземления: обрыв может быть только в жиле заземления, при этом свет будет гореть.
- Неверная интерпретация звукового сигнала: принятие эха от арматуры за точку обрыва.
- Отсутствие прозвонки после ремонта: подача тока в неисправную цепь может привести к пожару.
Стоимость поиска зависит от того, покупаете ли вы оборудование или арендуете его. Если обрывы случаются редко, аренда — лучший вариант.
| Прибор / Услуга | Покупка (средняя цена) | Аренда (в сутки) | Точность | Сложность освоения |
|---|---|---|---|---|
| Мультиметр цифровой | 1 500 — 5 000 руб | 300 руб | Высокая (в точках) | Низкая |
| Бесконтактный детектор | 1 000 — 3 000 руб | 200 руб | Низкая | Очень низкая |
| Трассоискатель | 15 000 — 40 000 руб | 1 000 руб | Очень высокая | Средняя |
| Мегаомметр | 7 000 — 15 000 руб | 500 руб | Высокая (изоляция) | Высокая |
| Услуги мастера | — | 3 000 — 7 000 руб | Профессиональная | Не требуется |
| Статья расходов | Своими руками (аренда) | С мастером (под ключ) | Экономия |
|---|---|---|---|
| Оборудование | 1 500 руб | Включено | — |
| Расходники | 500 руб | 1 000 руб | 500 руб |
| Работа | 0 руб | 5 000 руб | 5 000 руб |
| 2 000 руб | 6 000 руб | 4 000 руб |
После восстановления соединения я обязательно провожу повторную прозвонку. Проверяю сопротивление изоляции, чтобы убедиться, что жилы не касаются друг друга. Отремонтированный участок служит столько же, сколько и остальная сеть, если использовать качественные клеммы. Рекомендую в течение первых двух часов после подачи напряжения периодически проверять температуру места соединения (на ощупь или пирометром), чтобы исключить плохой контакт и нагрев.
Если обрыв произошел в очень глубоком бетоне или провод перебит в нескольких местах, поиск может затянуться. В таких ситуациях я предлагаю альтернативы. Иногда проще проложить новую линию в обход обрыва, используя кабель-канал или новую штробу, чем разворотить полстены. Радиозонды помогают найти конец провода, если он полностью выскочил из гофры. В старых домах с гнилой изоляцией я советую не искать отдельные обрывы, а менять проводку в помещении целиком, так как новые разрывы появятся очень скоро.
| Этап работы | Время | Особенности | Инструмент |
|---|---|---|---|
| Диагностика | 1 час | Поиск зоны обрыва | Мультиметр, Детектор |
| Локализация | 1.5 часа | Точное определение точки | Трассоискатель |
| Вскрытие | 0.5 часа | Точечное отверстие | Перфоратор, сверло |
| Ремонт | 1 час | Соединение жил | Стриппер, WAGO |
| Проверка | 0.5 часа | Тест под нагрузкой | Мультиметр |
FAQ: Ответы на частые вопросы
Можно ли найти обрыв в бетонной стене? Да, с помощью профессионального трассоискателя. Бетон не является экраном, поэтому сигнал проходит сквозь него, если внутри нет металлической сетки.
Какой прибор самый точный для бытовых нужд? Оптимальный вариант — комбинация цифрового мультиметра и недорогого кабельного трассоискателя.
Что делать, если провод перебит в нескольких местах? В таком случае прозвонка покажет разрыв, но трассоискатель найдет только первую точку. Придется восстанавливать линию поэтапно.
Как найти обрыв, если нет схемы разводки? Придется использовать метод исключения: вскрывать все доступные коробки и розетки, проверяя каждый сегмент линии отдельно.
Поможет ли обычная индикаторная отвертка? Нет, она показывает только наличие фазы. Если провод оборван, за точкой разрыва напряжения не будет, но она не укажет, где именно произошел обрыв.
Можно ли использовать мощный магнит? Нет, медный провод не магнитится, этот способ бесполезен.
Сколько времени занимает поиск в среднем? От 2 до 5 часов при наличии правильного оборудования.
Меры безопасности:
При работе с электричеством обязательно используйте диэлектрические перчатки и обувь на резиновой подошве. Если используете перфоратор для вскрытия стены, наденьте защитные очки и респиратор, чтобы бетонная пыль не попала в дыхательные пути. Никогда не работайте с электропроводкой в одиночку — рядом должен быть человек, способный обесточить щиток в экстренной ситуации. Запрещено использовать инструменты с поврежденной изоляцией.
