Поиск обрыва в электропроводке с помощью мультиметра

Поиск обрыва в электропроводке часто становится неожиданной проблемой при ремонте или установке новой техники. Обычно такая диагностика занимает от 15 до 30 минут, а стоимость необходимых расходников минимальна. Правильная проверка целостности кабеля мультиметром позволяет быстро найти поврежденный участок без полного демонтажа всей линии. Это избавляет от лишних трат на замену исправных отрезков провода.

Особенности подготовки к диагностике

Работа с электрикой требует базовых навыков и предельной внимательности. Сложность задачи оценивается как низкая, но она не терпит спешки. Я всегда начинаю с полной проверки обесточивания сети, так как работа под напряжением смертельно опасна. Главное правило здесь — убедиться, что ток не подается на проверяемый участок. Только после этого можно приступать к замерам.

Расходные материалы для работы

Для качественной подготовки кабеля понадобятся вспомогательные средства. Я подготовил список того, что обычно оказывается под рукой у мастера:

• Изолента ПВХ (черная или цветная для маркировки) — 1 рулон
• Специальный зачищатель (стриппер) — 1 шт.
• Спиртовые или влажные салфетки для очистки жил — 1 упаковка
• Обезжириватель (бензин «Калоша» или спирт) — 50 мл
• Маркер перманентный для пометки мест обрыва — 1 шт.
• Хомуты нейлоновые для фиксации кабеля — 10 шт.
• Термоусадочные трубки разных диаметров — 2-3 шт.
• Ветошь из хб ткани для протирки инструментов — 1 лоскут

Примерный расчет затрат на расходники представлен в таблице ниже.

Инструментарий для поиска обрыва

Без правильного набора инструментов диагностика превратится в гадание. Я использую следующий комплект:

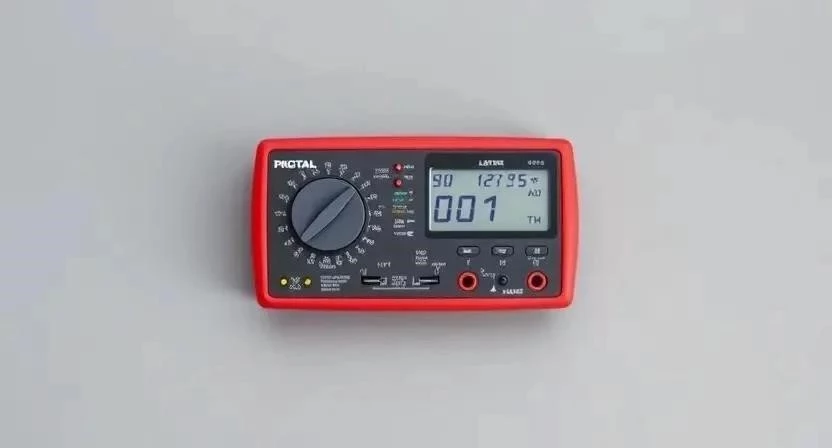

• Цифровой мультиметр — основной прибор для замера сопротивления и прозвонки

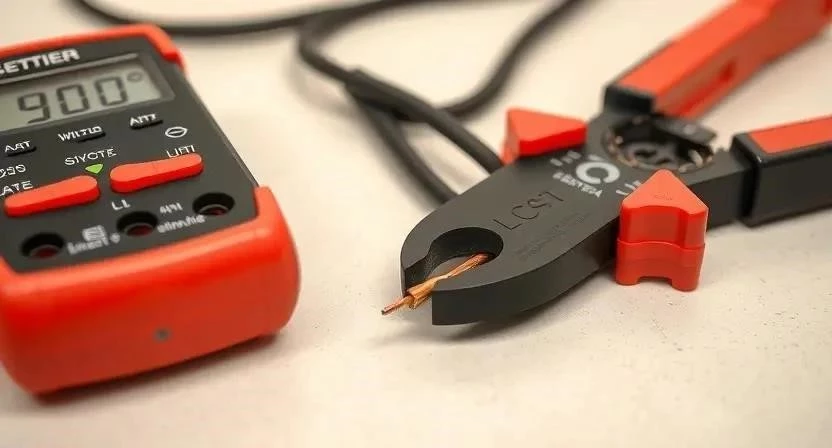

• Стриппер — позволяет снимать изоляцию, не повреждая медную жилу
• Канцелярский нож — для грубой зачистки внешней оболочки кабеля
• Отвертка с диэлектрической ручкой — для разборки розеток или клеммников
• Пассатижи — для выпрямления или обрезки жил
• Фонарик налобный — обеспечивает свет в темных нишах и распределительных коробках
• Набор надфилей — для зачистки сильного окисления на алюминии

Организация рабочего пространства

Помещение должно быть хорошо освещено, чтобы не пропустить мелкие трещины в изоляции. Я всегда расчищаю зону вокруг кабеля, убирая лишние предметы. Важно проверить отсутствие напряжения в сети с помощью индикаторной отвертки или того же мультиметра. Чтобы осколки изоляции не разлетелись по всему полу, я подстилаю под место зачистки обычный лист картона или тряпку.

Подготовка кабеля и прибора к замеру

Грязные или окисленные жилы дают ложные показания, поэтому очистка обязательна. Сначала я удаляю внешнюю оболочку, затем аккуратно зачищаю изоляцию каждой жилы на концах. Если медь потемнела, ее нужно зачистить до блеска мелкой наждачкой или ножом. Плохой контакт между щупом и проводом часто приводит к тому, что исправный кабель кажется оборванным. Перед началом работы я обязательно касаюсь щупами друг друга, чтобы убедиться в исправности самого мультиметра.

Процесс проверки целостности по шагам

Для точного результата следуйте этой последовательности действий. Я заметил, что пропуск даже одного этапа может привести к ошибке в диагностике.

1. Выбор режима (1 мин). Переключите регулятор мультиметра в режим «прозвонки» (значок диода или звукового сигнала) или измерения сопротивления (Ом).
2. Тест прибора (30 сек). Сомкните щупы. Прибор должен издать звуковой сигнал или показать значение близкое к нулю.
3. Полное обесточивание (2 мин). Выключите соответствующий автомат в щитке. Проверьте отсутствие напряжения на концах провода.
4. Подключение (1 мин). Приложите один щуп к началу жилы, а второй — к ее концу на другом конце кабеля.
5. Анализ сигнала (1 мин). Если слышен писк или на экране цифры (0.1-2 Ом), жила цела. Бесконечность (OL) означает обрыв.
6. Циклическая проверка (5-10 мин). Повторите процедуру для каждой жилы в кабеле (фаза, ноль, заземление).
7. Поиск замыкания (3 мин). Коснитесь щупами двух разных жил. Прибор должен молчать. Сигнал означает короткое замыкание.
8. Локализация разрыва (10-20 мин). Если найден обрыв, прозвоните кабель от промежуточных точек (распределительных коробок), чтобы сузить зону поиска.
9. Фиксация (2 мин). Отметьте место повреждения маркером.

Из моего опыта: один раз я потратил два часа на поиск обрыва в стене, а оказалось, что перебит провод прямо внутри вилки электроприбора. Всегда проверяйте самые доступные места первыми.

Технические нюансы и тонкости

Стоит учитывать, что температура окружающей среды может незначительно влиять на сопротивление, но для поиска обрыва это не критично. Гораздо важнее плотность прижима. Я рекомендую слегка «поскрести» щупом по жиле, чтобы пробить слой окисла. Помните, что прозвонка дает лишь ответ «да/нет», а замер сопротивления в Омах позволяет понять, нет ли в линии частичного повреждения или плохого контакта, который будет греться под нагрузкой.

Типичные ошибки при диагностике

Новички часто совершают одни и те же промахи. Самая опасная ошибка — попытка прозвонить кабель под напряжением. Это мгновенно сжигает мультиметр и может привести к удару током. Также часто забывают проверить сам прибор, из-за чего принимают севшую батарейку в тестере за обрыв провода. Плохая зачистка жил — еще одна причина ложных результатов. Я однажды столкнулся с тем, что коллега использовал неправильный диапазон измерения, и прибор просто не видел проводимости.

Стоимость проведения работ

Самостоятельная проверка обходится очень дешево, если у вас есть базовый инструмент. В таблице приведено сравнение стоимости приборов и услуг.

Экономия при самостоятельном поиске очевидна, особенно если вам нужно проверять проводку регулярно. Прибор остается у вас и служит годами.

Завершение работ и уход

После того как обрыв найден и устранен, важно правильно восстановить изоляцию. Я использую термоусадку, так как она надежнее обычной изоленты. Обрезки кабеля и куски изоляции следует собрать и утилизировать в контейнеры для пластика и металла. Мультиметр после работы нужно выключить, чтобы не разрядить батарею, и убрать щупы в их штатные разъемы. Хранить прибор лучше в сухом месте, подальше от сильных магнитных полей.

Альтернативные способы поиска

Если мультиметра под рукой нет, можно использовать контрольную лампу, но она менее точна. Для поиска кабеля, замурованного в бетон, применяют профессиональные трассоискатели. Визуальный осмотр помогает найти перегибы или следы оплавления, но не видит внутренних разрывов. Сравним эти методы в таблице.

Кстати, когда я работал на объекте с бетонными стенами, обычный мультиметр помог мне только понять, что обрыв есть, но точное место пришлось искать с помощью генератора сигналов.

Ответы на часто задаваемые вопросы

Можно ли проверить кабель под напряжением?
Категорически нет. Режим прозвонки и измерения сопротивления предназначен только для обесточенных цепей. Подача напряжения в этом режиме сожжет прибор.

Что значит бесконечность на экране мультиметра?
Обозначается как «OL» (Over Load) или значком «1» слева. Это означает разрыв цепи — ток не проходит от одного щупа к другому.

Чем отличается прозвонка от замера сопротивления?
Прозвонка — это быстрый тест со звуковым сигналом. Замер сопротивления показывает точное значение в Омах, что позволяет выявить плохой контакт или окисление.

Какой мультиметр лучше купить для дома?
Для бытовых нужд достаточно цифрового прибора среднего сегмента с функцией автодиапазона и прозвонкой. Главное — наличие защиты от перегрузок.

Как найти обрыв, если кабель замурован в стену?
Прозвоните кабель от ближайших распределительных коробок. Если обрыв между ними, потребуется либо использование трассоискателя, либо частичный демонтаж стены.

Почему мультиметр пищит, когда щупы не касаются?
Скорее всего, между щупами есть высокая проводимость через внешнюю среду (например, влажные руки или металлическая поверхность) или прибор неисправен.

Что делать, если сопротивление слишком высокое?
Это признак плохого контакта, окисления жил или частичного перелома медных нитей. Нужно зачистить концы провода или заменить поврежденный участок.

Чтобы ничего не забыть, используйте этот список в конце работ:

1. Сеть полностью обесточена и проверена.
2. Щупы мультиметра исправны (замыкаются).
3. Жилы зачищены до металлического блеска.
4. Проверена каждая жила на обрыв (от конца до конца).
5. Проверено отсутствие короткого замыкания между жилами.
6. Место обрыва найдено и отмечено.
7. После ремонта проведена повторная прозвонка.
8. Изоляция восстановлена герметично.
