Проектирование и монтаж электрики для умного дома

Проектирование электрики под автоматизацию представляет собой сложный технический процесс, который требует детального плана до начала любых отделочных работ. Ошибки на этом этапе приводят к дорогостоящему демонтажу стен и переделке всей системы. В среднем монтаж занимает от 14 до 30 дней, а стоимость материалов и работ для базового уровня начинается от 60 000 рублей. Правильная проводка для умного дома закладывает фундамент для стабильной работы всех датчиков и контроллеров.

Особенности подготовки к работам

Сначала я всегда оцениваю уровень сложности будущей системы. Базовая автоматизация обходится дешевле и требует меньше кабелей, тогда как профессиональный уровень предполагает полноценный сервер и разводку по шине. Для реализации проекта потребуются базовые навыки электромонтажа и умение читать схемы. Планировать расположение всех узлов нужно строго до того, как на стены нанесут штукатурку. Я заметил, что попытки добавить «умные» функции в готовый ремонт обходятся в два раза дороже из-за сложности прокладки новых линий.

Перечень необходимых материалов

Для качественного монтажа я использую только сертифицированные компоненты с соответствующими допусками по пожарной безопасности. Основной упор делается на долговечность и защиту от помех.

• Кабель ВВГнг-LS для силовых линий питания.

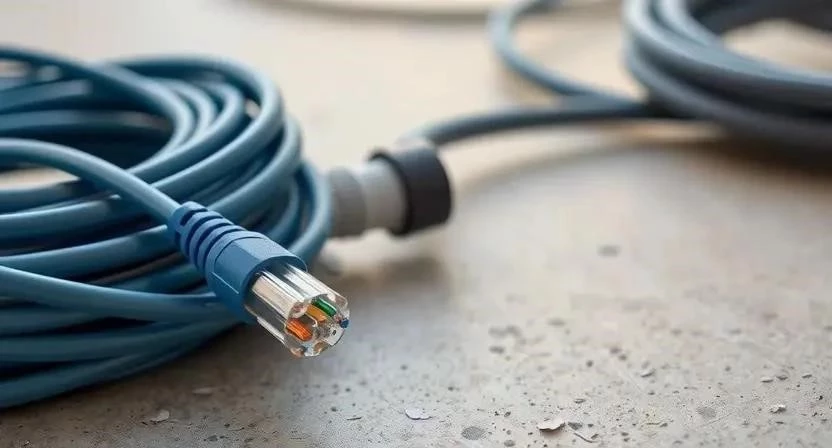

• Витая пара Cat 6 для передачи данных и управления.
• Гофротрубы ПВХ для защиты кабельных трасс.
• Подрозетники увеличенного размера (глубокие).
• Распределительные коробки с достаточным внутренним объемом.
• Клеммники WAGO для надежного соединения проводов.
• Маркировочные бирки и термоусадка для идентификации линий.
• Изолента и стяжки нейлоновые.

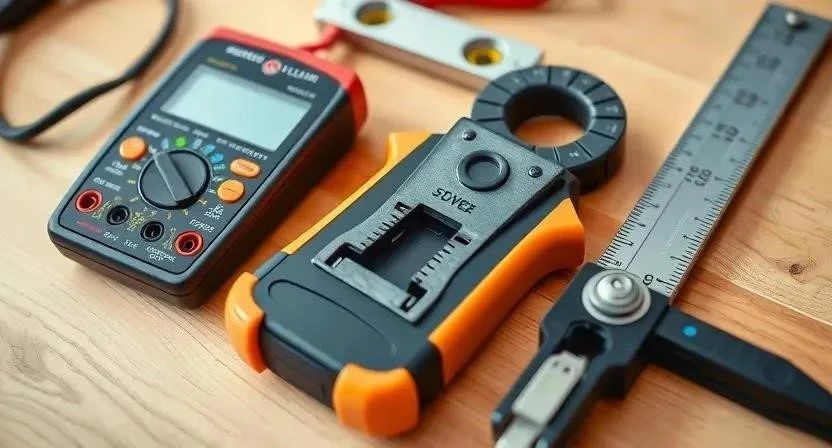

Инструментарий для электромонтажа

Качественный инструмент сокращает время работы и гарантирует безопасность соединений. Я предпочитаю использовать профессиональные серии, так как бытовой инструмент быстро изнашивается при штроблении бетона.

• Штроборез с пылесосом для создания ровных каналов.
• Перфоратор с набором качественных буров.
• Стриппер для быстрой и аккуратной зачистки изоляции.
• Мультиметр для проверки целостности линий и напряжения.
• Строительный уровень для точной расстановки подрозетников.
• Пассатижи и бокорезы с диэлектрическими ручками.
• Набор отверток с магнитным наконечником.

Дорогостоящее оборудование, например штроборез, имеет смысл брать в аренду на несколько дней, чтобы не переплачивать за технику, которая понадобится один раз за весь ремонт.

Подготовка помещения к монтажу

Стены полностью очищаются от старых обоев или отслаивающейся краски. Это позволяет точно разметить зоны установки оборудования. Пол застилаю плотным картоном или полиэтиленом, чтобы строительная пыль и обломки бетона не испортили покрытие. Для работы организую временные точки питания и освещения, используя удлинители, так как основная сеть будет временно отключена.

Работа с поверхностями и разметка

Разметка штроб выполняется лазерным уровнем, чтобы линии были строго параллельны полу и потолку. Сверлю отверстия под глубокие подрозетники, стараясь не задеть соседние коммуникации. Основные магистрали прокладываю по кратчайшему пути, но с учетом будущих перегородок. Обязательно проверяю глубину штроб: если канал будет слишком узким, слой штукатурки может треснуть. После каждого этапа выношу строительный мусор, чтобы он не мешал передвижению по объекту.

Пошаговая технология монтажа

1. Техническое задание (2-3 дня). Прописываю все сценарии: где будет свет, какие датчики сработают при входе. Это основа всего проекта.
2. Проектирование узлов (1-2 дня). Расставляю на схеме датчики движения, температуры и исполнительные реле.
3. Выбор топологии (1 день). Определяю схему сети. Для надежности я чаще всего использую «звезду», когда каждый кабель идет к центральному щиту.
4. Установка подрозетников (1 день). Монтирую глубокие стаканы. Личный опыт: я всегда беру подрозетники глубиной 60 мм, иначе умное реле просто не влезет вместе с проводами.
5. Силовые линии (3-5 дней). Прокладываю питание 220В. Использую кабель сечением 2.5 мм² для розеток и 1.5 мм² для освещения.
6. Слаботочные линии (3-5 дней). Тяну витую пару к датчикам и контроллерам. Важно не допускать перегибов кабеля под острым углом.

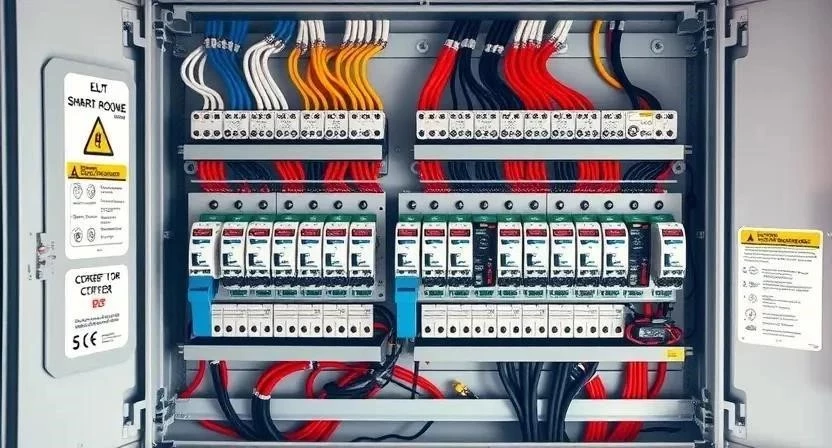

7. Центральный узел (2 дня). Организую место под сервер и электрощит. Это «мозг» дома, здесь должно быть достаточно места для охлаждения оборудования.

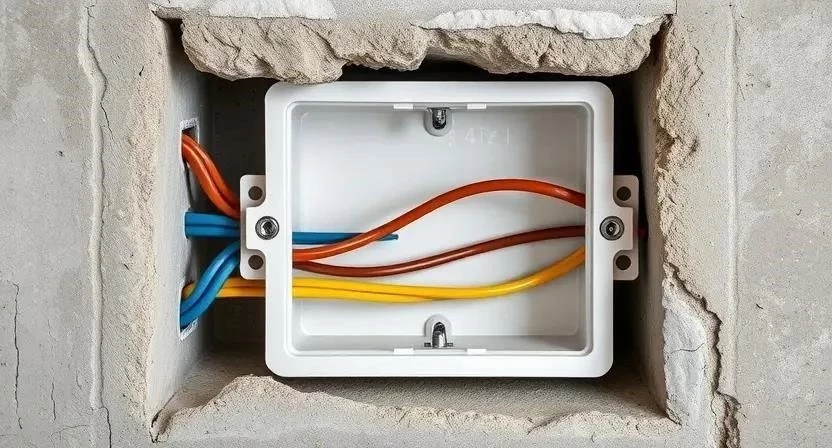

8. Распределительные коробки (2 дня). Устанавливаю коробки в доступных местах. Не замуровываю их наглухо, чтобы была возможность диагностики.
9. Маркировка (1 день). Подписываю каждый провод с двух сторон. Однажды я забыл пометить линии в спальне и потратил весь вечер, прозванивая кабели мультиметром.
10. Тестирование (1 день). Проверяю все линии тестером на предмет короткого замыкания или обрыва.
11. Модули автоматизации (2 дня). Устанавливаю реле и контроллеры в щит, подключаю их к питанию.
12. Фиксация в гофре (в процессе). Все кабели закрепляю в гофре с помощью клипс, чтобы они не сместились при штукатурке.

Технические нюансы и требования

Силовые и слаботочные линии я всегда разделяю. Расстояние между ними должно быть не менее 10-15 см, чтобы избежать электромагнитных наводок, которые могут приводить к ложным срабатываниям датчиков. Сечение провода подбираю строго под нагрузку: для мощных приборов — только 2.5 мм². Температурный режим кабелей должен соответствовать условиям эксплуатации, поэтому выбираю негорючие материалы (LS). Также проверяю совместимость протоколов связи, чтобы устройства разных брендов могли «общаться» через один шлюз.

Типичные ошибки при монтаже

1. Отсутствие нуля в подрозетнике. Многие старые схемы предполагали разрыв только фазы. Умным выключателям почти всегда нужен нейтральный провод для собственного питания.
2. Тонкий кабель. Использование проводов сечением менее 1.5 мм² для освещения может привести к перегреву при пиковых нагрузках.
3. Экономия на гофре. Прокладка кабеля без защиты приводит к тому, что при последующем монтаже картины или полки гвоздь может легко перебить линию.
4. Отсутствие «петель». Я всегда оставляю запас кабеля 15-20 см в подрозетнике. Без этого запаса переподключить модуль будет невозможно.
5. Хаотичная маркировка. Надписи «свет 1» и «свет 2» через полгода становятся бессмысленными. Использую четкую кодировку по комнатам.

Столкнулся я с ситуацией, когда заказчик решил сэкономить на гофре в одной комнате. В итоге при установке плинтуса строители пробили кабель витой пары, и пришлось вскрывать часть стены для ремонта.

Расчет стоимости реализации

Стоимость зависит от площади квартиры и выбранного функционала. Ниже приведен пример расчета для стандартной двухкомнатной квартиры.

Экономия при самостоятельном монтаже составляет около 30-40%, но требует наличия всего вышеперечисленного инструмента и свободного времени.

Завершение работ и эксплуатация

После монтажа я провожу комплексное тестирование всех линий. Проверяю заземление каждого модуля, чтобы исключить риск поражения током. Обязательно составляю исполнительную схему — детальный чертеж, где отмечены все трассы и коробки. Без этой карты любой будущий ремонт превратится в лотерею. Срок службы качественного медного кабеля в гофре составляет более 25 лет, если не было механических повреждений.

Сравнение вариантов реализации

Выбор между проводными и беспроводными системами зависит от стадии ремонта. Если стены уже стоят, проще выбрать Zigbee или Wi-Fi. Если же идет черновая отделка, я рекомендую гибридный вариант.

Меры безопасности при электромонтаже

Работа с электричеством требует строгого соблюдения правил защиты. Всегда использую диэлектрические перчатки и защитные очки при штроблении. При работе с химией или в пыльных помещениях надеваю респиратор. Перед началом любых работ с проводами полностью обесточиваю линию и проверяю отсутствие напряжения мультиметром. Категорически запрещено работать с электроинструментом с поврежденным кабелем питания или в сырых помещениях без использования УЗО.

Ответы на часто задаваемые вопросы

Нужен ли отдельный щит для умного дома?
Желательно. Это позволяет отделить автоматику от силовых автоматов и упрощает обслуживание системы.

Можно ли использовать витую пару для питания датчиков?
Да, если датчик поддерживает PoE или имеет низкое энергопотребление, но нужно точно рассчитать падение напряжения.

Что делать, если стены уже заштукатурены?
В таком случае я рекомендую переходить на беспроводные протоколы (Zigbee) или использовать кабель-каналы в стиле лофт.

Какой кабель выбрать для интернета и управления?
Оптимальный вариант — витая пара Cat 6 с экранированием (FTP), если рядом проходят силовые линии.

Обязательно ли тянуть провод к каждому выключателю?
Для проводных систем — да. Для беспроводных достаточно установить аккумуляторный выключатель на двусторонний скотч.

Как выбрать глубину подрозетника?
Берите стандартные 60 мм. Обычные 40-45 мм не позволят разместить реле и оставить запас провода.

Помешают ли умные реле обычному автомату защиты?
Нет, реле работают в цепи нагрузки и не влияют на срабатывание автоматического выключателя при коротком замыкании.

Можно ли модернизировать обычную проводку до умной?
Да, путем установки умных реле в подрозетники или щит, если там есть нейтральный провод.
