Прокладка электрики в квартире кабелем NYM

Прокладка электрики в квартире требует строгого соблюдения норм ПУЭ и точности в расчетах. Обычно монтаж кабеля NYM в жилом помещении занимает от 7 до 14 дней в зависимости от площади объекта. Стоимость материалов на одну комнату начинается от 12 000 рублей. Правильно выполненная технология монтажа NYM гарантирует безопасность эксплуатации сети на протяжении десятилетий.

Особенности подготовки к электромонтажу

Электромонтаж считается работой повышенной сложности. Для этого нужны базовые знания схем подключения и умение пользоваться специализированным инструментом. Я всегда начинаю с детального плана расстановки мебели и техники, чтобы розетки не оказались за шкафом. Оптимальные сроки проведения работ привязаны к этапу черновой отделки, когда стены еще не оштукатурены или находятся в процессе выравнивания.

Перечень необходимых материалов

Для качественной работы требуется полный комплект расходников. Я закупаю всё одним разом, чтобы не ездить в магазин по мелочам. Расход кабеля NYM обычно составляет от 1.2 до 1.5 метров на один квадратный метр площади помещения.

• Кабель NYM 3×1.5 (для линий освещения)
• Кабель NYM 3×2.5 (для розеточных групп)
• Кабель NYM 3×4 или 3×6 (для мощных электроплит)
• Гофрированная труба ПВХ (диаметром 16-20 мм)
• Подрозетники для бетонных и гипсокартонных стен
• Распределительные коробки (внутреннего монтажа)
• Дюбель-хомуты для фиксации кабеля
• Клеммники WAGO или винтовые зажимы
• Изолента ПВХ или термоусадочные трубки

Материалы лучше покупать в крупных строительных центрах, где есть сертификаты соответствия. Ориентировочные цены указаны в таблице ниже.

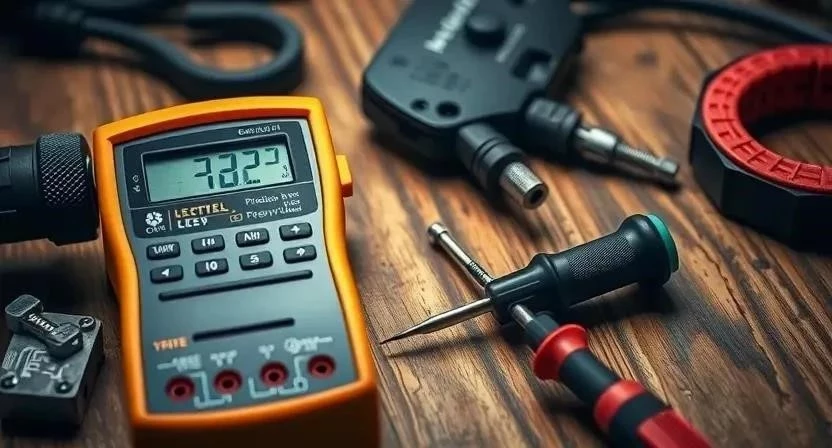

Инструментарий для прокладки проводки

Правильный инструмент ускоряет процесс в несколько раз и делает результат аккуратным. Некоторые позиции, например штроборез, выгоднее взять в аренду на несколько дней, чем покупать для разового ремонта.

• Перфоратор — создание отверстий и глубоких штроб
• Штроборез — нарезка параллельных пазов в стене
• Стриппер — быстрая и чистая зачистка изоляции
• Мультиметр — проверка линии на обрыв и короткое замыкание
• Строительный уровень — разметка трасс по вертикали и горизонтали
• Набор отверток — монтаж автоматов и затяжка клемм
• Пассатижи — обрезка жил и зажим проводов

Подготовка помещения и поверхностей

Сначала я полностью освобождаю комнату от мебели. Пол застилаю плотной полиэтиленовой пленкой, чтобы бетонная пыль не въелась в покрытие. Окна закрываю пленкой на малярный скотч. Организую вынос строительного мусора в больших мешках сразу после каждого этапа штробления, иначе работать станет невозможно из-за пыли.

Размечаю трассы прокладки строго вертикально и горизонтально. Стены очищаю от старой краски или остатков обоев. Штробление выполняю под глубину кабеля с запасом 5-10 мм. После этого обязательно наношу грунтовку валиком в два слоя с интервалом 2 часа — второй слой перпендикулярно первому. Это нужно для качественной адгезии штукатурки. Проверяю глубину всех пазов правилом, чтобы кабель не выпирал над поверхностью стены.

Пошаговая технология установки

Перед началом работ я обязательно отключаю электропитание в щитке. Работаю в защитных очках и респираторе, так как бетонная пыль очень вредна для легких. При работе с электроинструментом слежу за целостностью кабеля питания.

1. Финальная разметка точек вывода и трасс (2-4 часа). Использую лазерный уровень для точности.
2. Штробление стен под кабель (1-3 дня). Режу пазы штроборезом, затем выбиваю середину перфоратором.
3. Установка и фиксация подрозетников (4-8 часов). Вбиваю стаканы в стены, выравниваю их по уровню.
4. Монтаж распределительных коробок (3-5 часов). Устанавливаю их на высоте 30 см от потолка.
5. Прокладка кабеля NYM в штробах (1-2 дня). Укладываю провод плавно, без резких изломов.
6. Фиксация кабеля крепежными элементами (4-6 часов). Использую дюбель-хомуты каждые 50-70 см.
7. Завод кабеля в подрозетники и коробки (4-6 часов). Оставляю запас провода 15-20 см.
8. Зачистка изоляции и маркировка жил (3-5 часов). Снимаю внешнюю оболочку стриппером.

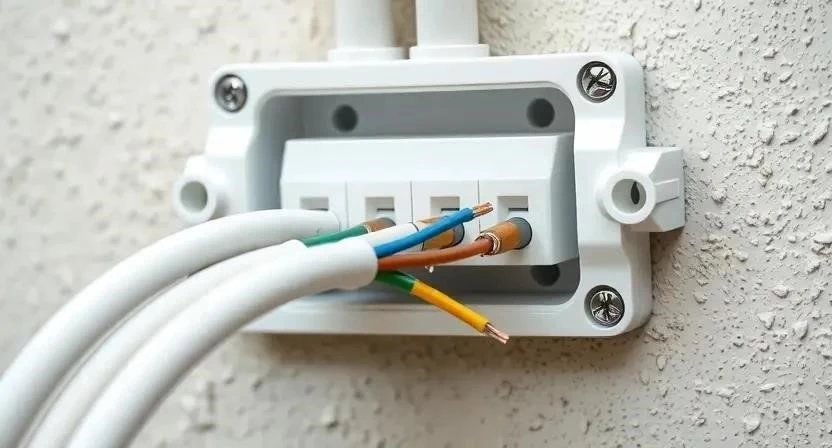

9. Соединение проводов в распределительных коробках (1-2 дня). Использую клеммники WAGO для надежности.
10. Проверка целостности линии мультиметром (2-4 часа). Прозваниваю каждый участок на отсутствие КЗ.
11. Тестовое подключение к щитку (4-8 часов). Подключаю линии к соответствующим автоматам.
12. Заделка штроб строительными смесями (2-3 дня). Заполняю пазы гипсовой штукатуркой.

Однажды я забыл оставить достаточный запас кабеля в подрозетнике и пришлось переделывать весь узел, так как провод не дотягивался до механизма розетки. Теперь всегда оставляю «хвосты» с запасом. Также заметил, что если слишком сильно затягивать хомуты, изоляция NYM может деформироваться, поэтому фиксирую кабель плотно, но без фанатизма.

Технические нюансы и требования

Температура в помещении при монтаже должна быть не ниже +5 градусов. Слишком холодный кабель становится жестким и может треснуть при изгибе. Время высыхания штукатурки в штробах составляет от 2 до 7 дней в зависимости от влажности воздуха. NYM отлично сочетается с ПВХ гофрой, которая защищает его от механических повреждений в бетонных перекрытиях.

Типичные ошибки при монтаже

Новички часто допускают просчеты, которые приводят к переделке всей работы. Я выделил основные моменты, на которых стоит сосредоточиться.

1. Несоблюдение радиуса изгиба кабеля — резкий поворот может привести к повреждению жил.
2. Отсутствие заземления — прокладка двухжильного кабеля там, где требуется трехжильный.
3. Неправильное сечение под нагрузку — использование 1.5 мм для мощных бытовых приборов.
4. Отсутствие маркировки жил — путаница между фазой и нулем при подключении в щитке.
5. Слишком глубокое забивание кабеля — риск раздавить изоляцию при заделке штробы.

Помню случай, когда коллега попытался согнуть NYM под прямым углом без радиуса. В итоге внешняя оболочка лопнула, и нам пришлось менять весь сегмент кабеля. Всегда делайте плавные дуги.

Расчет стоимости работ и материалов

Экономия при самостоятельном выполнении составляет около 15 000 рублей на одной комнате. Однако это требует времени и уверенности в своих силах.

Эксплуатация сети после завершения

После завершения всех работ я рекомендую проверить затяжку всех контактов через месяц эксплуатации. Срок службы кабеля NYM при правильном монтаже достигает 30 лет. К чистовой отделке стен можно приступать только после полного высыхания штукатурки в штробах, чтобы не появились трещины на обоях или краске.

Сравнение с альтернативными решениями

Часто NYM сравнивают с кабелем ВВГнг-ls. ВВГ более популярен в России из-за более низкой цены и специфических сертификатов пожарной безопасности. Открытая прокладка в кабель-каналах выполняется гораздо быстрее, но портит интерьер. Современные беспроводные выключатели удобны для управления светом, но они не заменяют силовую линию питания, которую всё равно нужно прокладывать в стенах.

Ответы на частые вопросы

Можно ли использовать NYM в ванной? Да, но при условии защиты кабеля гофрой и соблюдении зон безопасности.

Нужно ли укладывать NYM в гофру в бетонных стенах? Желательно, так как бетон при усадке может создать давление на изоляцию.

Какое сечение выбрать для розеток, а какое для освещения? Для розеток использую 3×2.5 мм, для освещения — 3×1.5 мм.

Чем NYM отличается от ВВГ? NYM имеет дополнительный пластиковый наполнитель, который делает кабель круглым и более удобным в монтаже.

Можно ли соединять NYM скрутками? Категорически нет. Только клеммники, пайка или сварка.

Как правильно закрепить кабель в штробе? С помощью пластиковых дюбель-хомутов с шагом 50-70 см.

Требуется ли дополнительная изоляция? В обычных жилых помещениях достаточно заводской изоляции NYM.

Как проверить кабель на обрыв? С помощью мультиметра в режиме прозвонки.

Можно ли прокладывать NYM по потолку? Да, но обязательно в гофре или кабель-канале.

Сколько лет служит такая проводка? При отсутствии перегрузок — до 30 лет.
