Прокладка электропроводки в жилой комнате

Прокладка электропроводки в жилой комнате требует четкого плана и строгого соблюдения норм безопасности. Обычно такие работы в стандартной комнате занимают от 2 до 4 дней, а стоимость материалов для одного помещения начинается от 5 000 рублей. Правильный монтаж плоского кабеля в жилых комнатах позволяет существенно сэкономить на глубине штроб и упростить отделку стен. Грамотный подход к этому процессу гарантирует надежную работу сети на десятилетия.

Подготовительный этап и оценка ресурсов

Электромонтаж относится к работам средней сложности. Для успешного результата мне потребовались базовые знания о схемах подключения и умение пользоваться электроинструментом. Если вы никогда не держали в руках мультиметр, лучше потратить пару вечеров на изучение основ электробезопасности. Сроки проведения работ зависят от площади комнаты и количества точек освещения, но в среднем я закладываю три рабочих дня на полную разводку с учетом подготовки.

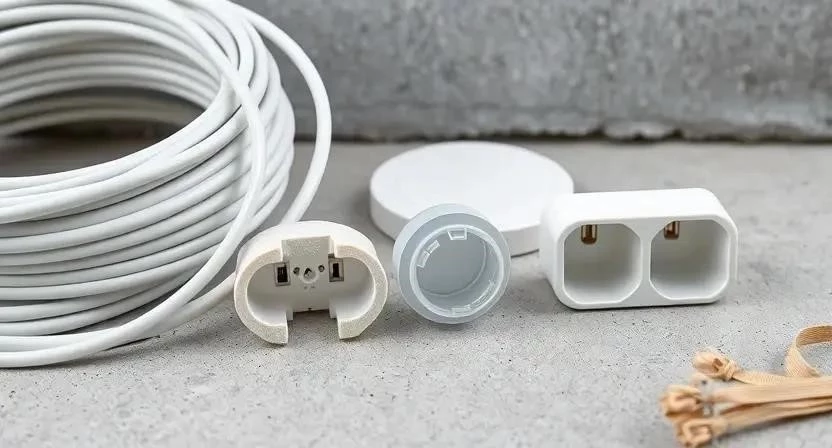

Комплектация объекта: что купить

Для качественной работы я подбираю материалы с запасом 10-15%, чтобы не бежать в магазин из-за одного недостающего метра провода. Плоский кабель (например, ВВГ-Пл) удобен тем, что он занимает меньше места в стене. При покупке обязательно проверяю маркировку и целостность внешней изоляции.

• Кабель ВВГ-Пл 3х2.5 для розеточных групп.
• Кабель ВВГ-Пл 3х1.5 для освещения.
• Подрозетники для гипсокартона или бетона.
• Распределительные коробки (глубокие).
• Кабельные стяжки нейлоновые.
• Клеммники WAGO для соединений.
• Грунтовка глубокого проникновения.
• Штукатурка гипсовая для заделки штроб.

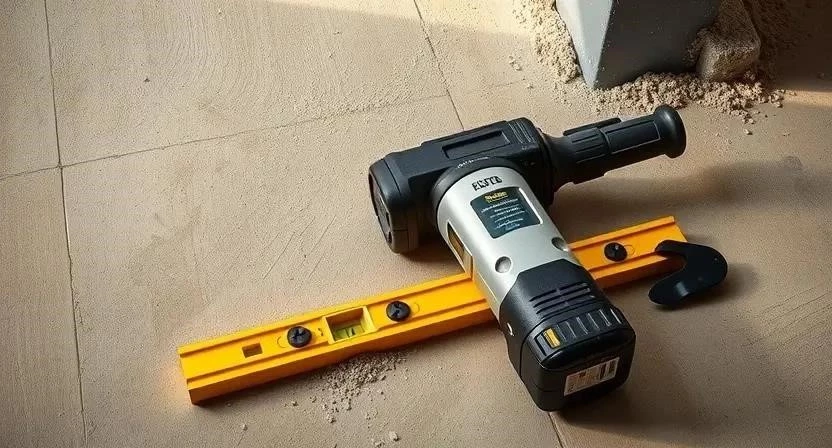

Инструментарий для электромонтажника

Качественный инструмент сокращает время работы вдвое. Перфоратор и штроборез я предпочитаю брать в аренду, так как использовать их нужно всего несколько дней, а покупка профессионального оборудования влетает в копеечку. Стриппер для зачистки жил — вещь незаменимая, он позволяет не повредить жилу, в отличие от обычного ножа.

• Перфоратор с насадками по бетону.
• Штроборез с пылесосом (желательно).
• Стриппер для зачистки изоляции.
• Строительный уровень (60 см).
• Индикаторная отвертка.
• Рулетка и карандаш.
• Пассатижи и кусачки.

Организация рабочего пространства

Сначала я полностью освобождаю комнату от мебели. Все ковры и шторы убираю, чтобы пыль не въелась в ткань. Пол застилаю плотной полиэтиленовой пленкой или оргалитом, так как обломки бетона и штукатурки могут оставить глубокие царапины на ламинате. Окна плотно закрываю, а для выноса строительного мусора заранее готовлю плотные мешки, чтобы не разносить грязь по всему дому.

Работа с основанием стен

Чистота поверхности влияет на адгезию материалов. Я начинаю с удаления старых обоев и отслаивающейся краски. Затем приступаю к разметке: отмечаю центры будущих розеток и трассы кабеля. Все линии прокладываю строго вертикально или горизонтально, используя уровень. Кривая линия прокладки — это не только некрасиво, но и опасно при последующем сверлении стен. Завершаю этап нанесением грунтовки валиком в два слоя с интервалом 2 часа, причем второй слой наношу перпендикулярно первому.

Технология прокладки кабеля по шагам

Монтаж требует последовательности. Я всегда отключаю электропитание на щитке и проверяю отсутствие напряжения индикатором. Работа с электричеством не прощает спешки.

1. Разметка (2 часа). Наношу линии штроб и места установки подрозетников.
2. Бурение отверстий (3 часа). Просверливаю отверстия под подрозетники и распределительные коробки.

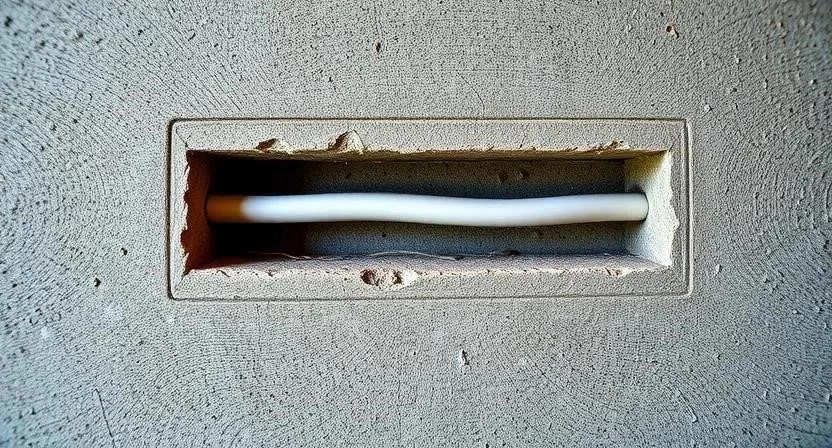

3. Штробление (6-8 часов). Прорезаю каналы под плоский кабель. Я выбирал плоский кабель для комнаты с очень тонкими перегородками, чтобы не ослабить конструкцию стены глубоким штроблением.
4. Очистка штроб (1 час). Вычищаю пыль и мелкий мусор с помощью пылесоса.
5. Установка подрозетников (2 часа). Фиксирую их на гипсовую смесь, контролируя уровень.
6. Прокладка кабеля (3 часа). Укладываю ВВГ-Пл в штробы.
7. Фиксация (2 часа). Закрепляю провод специальными клипсами или стяжками. Заметил я, что если перетянуть пластиковые стяжки, изоляция кабеля может деформироваться.

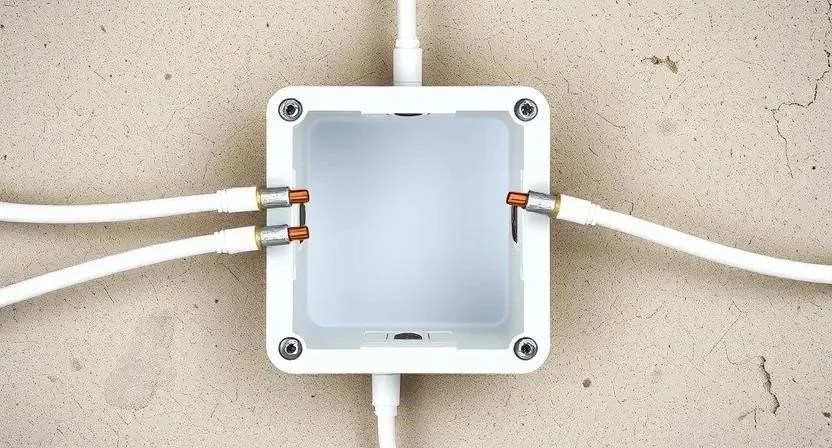

8. Монтаж в коробках (3 часа). Вывожу концы кабелей в распределительные коробки.
9. Соединение жил (4 часа). Соединяю провода с помощью клемм WAGO.
10. Проверка (1 час). Прозваниваю цепи мультиметром на отсутствие короткого замыкания.
11. Заделка штроб (5 часов). Заполняю каналы штукатуркой вровень со стеной.
12. Финальная шлифовка (2 часа). После высыхания зашкуриваю поверхность.

Я однажды забыл проверить уровень подрозетника, и розетка вышла криво — пришлось переделывать всю стену. Теперь я всегда использую уровень даже для самых простых элементов. При штроблении обязательно надеваю респиратор и защитные очки, иначе бетонная крошка в глазах может привести к травме.

Технические тонкости и режимы

Температурный режим в комнате должен быть в пределах +15…+25°C. Если в помещении слишком холодно, штукатурка в штробах будет сохнуть слишком долго или потрескается. Влажность стен перед началом работ не должна превышать 5%, иначе кабель может «поплыть» при фиксации. Время полного высыхания гипсовой смеси в штробах составляет от 24 до 72 часов в зависимости от толщины слоя. Плоский кабель ВВГ-Пл отлично совместим с большинством отделочных материалов, но я рекомендую не замуровывать его в слишком тонкий слой штукатурки, чтобы избежать трещин на обоях.

Типичные промахи новичков

Многие пытаются сэкономить и выбирают кабель меньшего сечения, что приводит к перегреву жил при включении мощных приборов. Также часто игнорируют нормы ПУЭ, прокладывая кабель по диагонали, что категорически запрещено.

1. Неправильный выбор сечения. Использование 1.5 мм² для розеток вместо 2.5 мм².
2. Плохой контакт. Недожатые клеммы или слабый скрут, что вызывает искрение.
3. Отсутствие заземления. Прокладка двухжильного кабеля там, где требуется трехжильный.
4. Слишком глубокое штробление. Нарушение несущей способности стены.
5. Игнорирование защиты. Работа без перчаток и очков.

Экономика электромонтажа

Самостоятельный монтаж позволяет существенно сэкономить, но требует времени и покупки инструмента. Я сравнил свои затраты с предложением местной бригады и увидел разницу почти в два раза.

Запуск и эксплуатация сети

После полного высыхания штукатурки я провожу проверку соединений под нагрузкой. Для этого подключаю несколько мощных потребителей и замеряю температуру в распределительных коробках с помощью бесконтактного термометра. Сроки полной эксплуатации начинаются после установки чистовых розеток и выключателей. Обслуживание сети минимально: раз в год я рекомендую проверять затяжку контактов в щитке.

Сравнение способов прокладки

Плоский кабель — отличный выбор для внутренней разводки, но он не всегда универсален. Иногда стоит рассмотреть другие варианты в зависимости от типа отделки.

Я убедился на практике, что грунтовка в два слоя реально спасает от отслоения штукатурки над кабелем. Если вы не хотите штробить стены, используйте кабель-каналы, но помните, что они портят интерьер.

Ответы на частые вопросы

Можно ли класть плоский кабель без гофры?
Да, в жилых комнатах при штроблении бетонных или кирпичных стен гофра не обязательна, если кабель имеет качественную изоляцию (ВВГ-Пл).

Как правильно соединять провода в коробке?
Я рекомендую использовать пружинные клеммники WAGO. Они надежнее скруток и позволяют быстро заменить участок провода.

Какое сечение выбрать для комнаты?
Для розеток используйте строго 2.5 мм², для освещения достаточно 1.5 мм².

Нужно ли заземлять плоский кабель?
Обязательно. Используйте трехжильный кабель, где третья жила (желто-зеленая) идет на общую шину заземления.

Можно ли прокладывать кабель по полу?
Только в защитной гофре или под стяжкой, чтобы избежать механических повреждений.

Чем заделывать штробы?
Лучше всего подходит гипсовая штукатурка, она быстро сохнет и не дает сильной усадки.

Что делать, если кабель поврежден при монтаже?
Если повреждена только внешняя оболочка, можно использовать изоленту, но если задеты жилы — только замена участка кабеля.
