Прокладка кабельных трасс в жилом помещении часто превращается в сложную инженерную задачу из-за ограниченного пространства в стенах. Средняя стоимость работы мастера по монтажу одной точки составляет от 500 до 1200 рублей, а время выполнения работ в стандартной квартире занимает 2-4 дня. Правильная прокладка слаботочных кабелей рядом с силовыми требует строгого соблюдения дистанции, иначе в сети возникнут помехи. Точный расчет и соблюдение норм ПУЭ позволяют избежать переделок после чистовой отделки.
Особенности подготовки к работам
Оценка сложности проекта начинается с анализа плана электроснабжения. Мне приходится учитывать, где будут расположены мощные потребители, чтобы максимально отдалить их от интернет-линий. Базовые знания электротехники необходимы для понимания того, как ток в силовом проводе создает магнитное поле, влияющее на сигнал. Планировать прокладку нужно строго до этапа штукатурки стен, так как позже доступ к трассам будет закрыт слоем отделки.
Материалы для кабельных трасс
Для качественного монтажа я подбираю материалы с запасом 10-15% на подрезку и изгибы. Основной упор делаю на помехозащищенность и механическую прочность.
- Кабель витая пара (UTP или FTP) — для локальной сети.
- Коаксиальный кабель — для ТВ и спутниковых систем.
- Гофрированная труба ПВХ (диаметром 16-20 мм) — для защиты.
- Пластиковые стяжки (нейлоновые) — для фиксации пучков.
- Дюбель-хомуты — для крепления гофры к бетону.
- Изолента ПВХ — для временной маркировки и защиты.
- Распределительные коробки — для организации узлов.
- Маркеры кабельные — для идентификации линий.
| Материал | Расход на 10 м.п. | Средняя цена за ед. | |
|---|---|---|---|
| Кабель UTP Cat 5e | 11 м | 35 руб/м | 385 руб |
| Гофра ПВХ 16 мм | 11 м | 15 руб/м | 165 руб |
| Дюбель-хомуты | 20 шт | 5 руб/шт | 100 руб |
| Стяжки нейлоновые | 30 шт | 2 руб/шт | 60 руб |
| Коробка монтажная | 2 шт | 80 руб/шт | 160 руб |

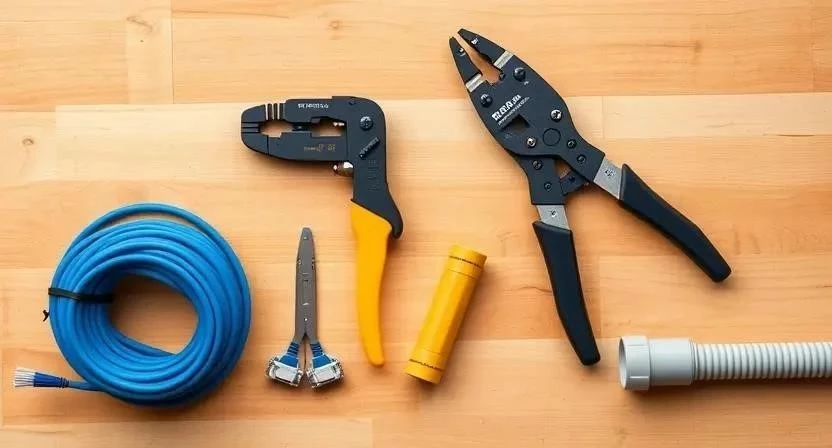

Инструментарий мастера
Качество обжима и целостность изоляции напрямую зависят от инструмента. Я заметил, что использование дешевых китайских пассатижей часто приводит к замятию жил, что вызывает потерю пакетов в сети.
- Перфоратор — для штробления и сверления отверстий.
- Стриппер — для аккуратного снятия изоляции.
- Обжимной инструмент (кримпер) — для установки коннекторов.
- Строительный уровень — для ровной прокладки трасс.
- Рулетка — для точного замера дистанций.
- Набор отверток — для монтажа коробок и щитка.
- Канцелярский нож — для подрезки гофры.
Профессиональный инструмент отличается от бытового точностью настройки. Например, качественный стриппер не надрезает внутреннюю жилу, в отличие от ножа, что критично для высокоскоростного интернета.
Подготовка помещения к монтажу
Рабочий процесс начинается с полной очистки планируемых трасс от строительного мусора. Я всегда убираю мебель из зоны работ, чтобы иметь свободный доступ к стенам и углам. На этом этапе выполняется разметка линий прохождения кабелей с помощью мела или маркера. Защита напольного покрытия пленкой обязательна, так как бетонная пыль от штробления очень едкая и трудновымываемая.
Работа с поверхностями стен
Стены проверяются на ровность с помощью уровня. Если перепады значительные, штробы делаются глубже, чтобы кабель не выпирал. После прорезания каналов я обязательно провожу очистку от пыли пылесосом и наношу грунтовку глубокого проникновения. Это нужно для того, чтобы последующий слой штукатурки надежно прилип к бетону и не образовались трещины над кабелем. Проверка готовности поверхности включает контроль отсутствия острых краев бетона, которые могут прорезать изоляцию гофры.
Пошаговая технология прокладки кабелей
Соблюдение последовательности этапов исключает возникновение электромагнитных наводок. Я рекомендую использовать респиратор и защитные очки на всех этапах работы с бетоном.
- Разметка линий (1-2 часа). Наношу на стену трассы для силовых и слаботочных сетей. Соблюдаю параллельный зазор не менее 20-30 см.
- Монтаж силовых кабелей (3-5 часов). Укладываю кабель питания в гофре. Я однажды проложил витую пару вплотную к силовому кабелю на 5 метров — в итоге скорость интернета упала вдвое, пришлось все переделывать.
- Создание барьера (1 час). Если расстояние ограничено, устанавливаю перегородку из гипсокартона или использую металлический лоток.

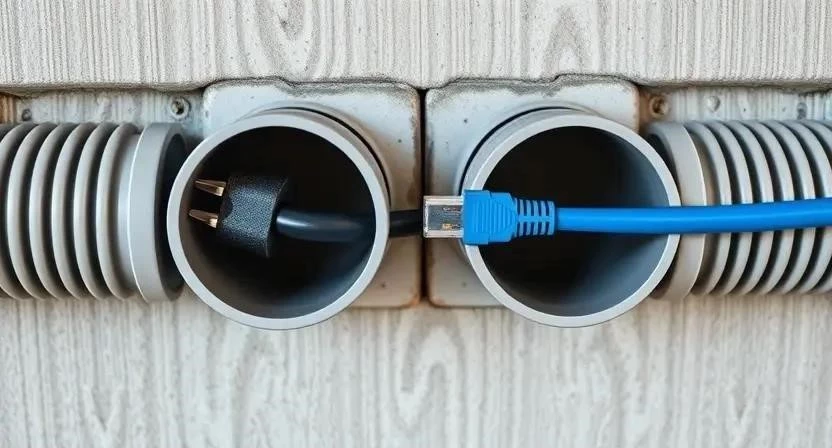

- Прокладка слаботочных линий (3-5 часов). Монтирую интернет-кабель, ТВ и сигнализацию. Использую отдельную гофру для каждого типа сети.
- Пересечение линий (1 час). В местах, где силовой и слаботочный кабели должны встретиться, делаю это строго под углом 90 градусов. Это минимизирует влияние магнитного поля.
- Фиксация (2 часа). Креплю гофру дюбель-хомутами с шагом 40-50 см. Слишком редкое крепление приведет к провисанию кабеля под слоем штукатурки.
- Организация узлов (2 часа). Собираю все линии в распределительных коробках. Я всегда использую профессиональный стриппер, потому что обычным ножом часто повреждаю жилу.
- Маркировка (1 час). Подписываю каждый кабель с помощью специальных меток. Без этого через месяц будет невозможно понять, где кабель в спальню, а где в гостиную.
- Тестирование (1 час). Проверяю целостность жил тестером. Убеждаюсь в отсутствии наводок на аудио- и видеосигналах.
- Финальная проверка (1 час). Проверяю надежность всех креплений перед тем, как закрыть штробы раствором.
Технические нюансы и условия
Температура в помещении при монтаже должна быть в пределах от +5 до +30 градусов. При слишком низких температурах ПВХ-гофра становится хрупкой и лопается при изгибе. Влажность влияет на время высыхания штукатурки при заделке штроб — в среднем это занимает от 24 до 72 часов. Я рекомендую использовать кабели с LSZH-изоляцией (Low Smoke Zero Halogen), так как они не выделяют токсичного дыма при пожаре и лучше совместимы с разными типами отделочных материалов.
Ошибки при монтаже и способы их исправления
Самая частая проблема — слишком близкая прокладка линий (менее 10 см), что ведет к появлению шумов в сети. Если ошибка обнаружена до отделки, кабели переносятся. Если после — помогает замена обычного UTP на экранированный FTP. Параллельное пересечение линий на длинных участках создает эффект антенны, собирающей все помехи из сети. Также новички часто используют тонкую, несертифицированную гофру, которая сминается при затирке стен. Исправляется это только полной заменой защитного кожуха.
Расчет стоимости и экономия
Цена монтажа зависит от количества точек и материала стен. Своими руками можно сэкономить на оплате труда, но потребуется покупка дорогого инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия |
|---|---|---|---|
| Материалы | 5 000 | 5 000 | 0 |
| Инструмент (аренда/покупка) | 3 000 | 0 | -3 000 |
| Работа (10 точек) | 0 | 10 000 | 10 000 |
| 8 000 | 15 000 | 7 000 |
Эксплуатация и уход за сетью
После завершения работ я рекомендую раз в год проверять плотность соединений в распределительных коробках. Срок службы качественного медного кабеля составляет до 25 лет при условии отсутствия механических повреждений. Ревизию сети стоит проводить при замене силового оборудования или при появлении периодических сбоев в передаче данных. Главное правило эксплуатации — не прокладывать новые провода в старые переполненные гофры.
Альтернативные методы прокладки
Если стены слишком тонкие или бюджет позволяет, можно использовать металлические лотки. Они служат естественным экраном от электромагнитных помех. Еще один вариант — применение полностью экранированных кабелей (STP), где каждая пара обернута фольгой. В частных домах я советую делать раздельные кабельные шахты: одну для электрики, другую для связи, разнесенные на расстояние 50 см.

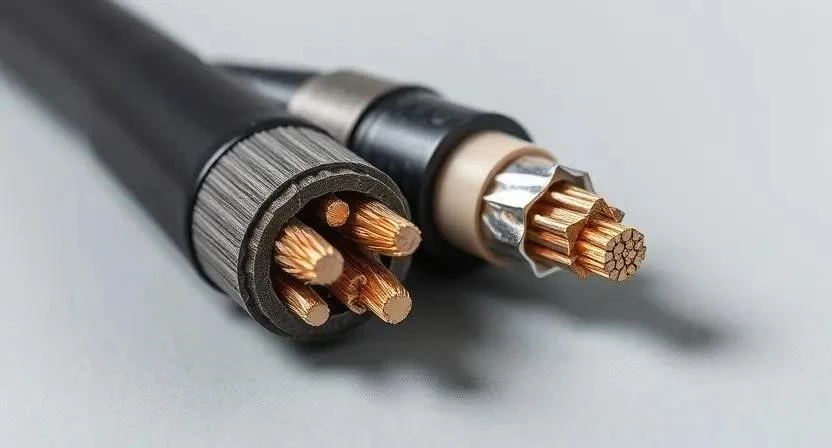

| Тип кабеля | Мин. расстояние до 220В | Защита от помех | Рекомендация |
|---|---|---|---|
| UTP (неэкранированный) | 20-30 см | Низкая | Для простых сетей |
| FTP (экранированный) | 10-15 см | Средняя | Оптимальный выбор |
| STP (двойной экран) | 5-10 см | Высокая | Для промзон/серверов |
| Коаксиальный | 15-20 см | Средняя | Для ТВ-сигнала |
| Силовой ВВГнг | — | — | Источник помех |
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Разметка и штробление | 1 день | Использование пылесоса |
| Монтаж силовых линий | 1 день | Соблюдение ПУЭ |
| Монтаж слаботочки | 1 день | Соблюдение дистанции |
| Тестирование и заделка | 1 день | Проверка сигнала |
Часто задаваемые вопросы
Какое минимальное расстояние между силовым и слаботочным кабелем?
Для неэкранированного кабеля (UTP) рекомендую держать дистанцию 20-30 см, для экранированного (FTP) — 10-15 см.
Можно ли класть витую пару в одну гофру с 220В?
Категорически нет. Это приведет к сильным наводкам и может быть опасно при повреждении изоляции силового провода.
Помогают ли металлические трубки от помех?
Да, металл работает как экран, блокируя электромагнитные поля, если трубка заземлена.
Что такое наводки и как их обнаружить?
Это паразитные токи в слаботочном кабеле. Обнаруживаются по снижению скорости интернета или шумам в аудиосистемах.
Нужно ли заземлять экран слаботочного кабеля?
Да, экран FTP/STP должен быть заземлен с одной стороны, иначе он сам станет антенной для помех.
Как правильно пересекать кабели?
Только под прямым углом (90 градусов). Параллельное пересечение на любом участке недопустимо.
Влияет ли качество изоляции на расстояние прокладки?
Изоляция защищает от короткого замыкания, но не от электромагнитного поля. Расстояние зависит от экранирования, а не от толщины изоляции.
Можно ли использовать пластиковые кабель-каналы для обеих сетей?
Можно, но только если внутри есть разделительная перегородка. В общем пространстве помехи останутся.
Как проверить качество сигнала после монтажа?
Использовать LAN-тестер для проверки целостности и программу iperf для замера реальной скорости передачи данных.
Какие нормы ПУЭ регулируют этот процесс?
Основные требования содержатся в разделах ПУЭ, касающихся прокладки электропроводки и электромагнитной совместимости.
