Диагностика электропроводки позволяет вовремя обнаружить утечку тока и предотвратить короткое замыкание или пожар. Процедура требует внимательности и базовых знаний электрики, а на выполнение всех работ обычно уходит от 1 до 3 часов. Правильная проверка сопротивления изоляции кабеля своими руками помогает понять, в каком состоянии находится диэлектрик и не пора ли менять линию. Разберемся, как грамотно провести замеры и не допустить критических ошибок.
Подготовка и оценка сложности
Работа с электрикой не терпит спешки. Я считаю, что к замеру стоит приступать, если вы обладаете базовыми навыками монтажа и понимаете принципы работы сети. Проводить диагностику нужно в трех случаях: при первом монтаже новой линии, после завершения ремонтных работ или при возникновении сбоев в сети (выбивание автоматов, странный запах пластика). Сложность работ оценивается как средняя, так как основной процесс сводится к правильному подключению прибора.
Расходные материалы для замера
Для качественной подготовки контактов понадобятся простые, но важные мелочи. Я всегда держу под рукой набор для очистки жил, чтобы исключить погрешность из-за окислов.
- Изолента ПВХ (для временной изоляции)
- Зачищающие салфетки
- Спирт изопропиловый (для обезжиривания)
- Ветошь без ворса
- Обезжириватель универсальный
- Маркер перманентный (для маркировки линий)
- Хомуты кабельные
- Наждачная бумага с мелким зерном
| Материал | Количество | Примерная стоимость |
|---|---|---|
| Изолента | 1 рулон | 50-100 руб. |
| Спирт изопропиловый | 100 мл | 150-300 руб. |
| Салфетки зачищающие | 1 упаковка | 100-200 руб. |
| Маркер | 1 шт. | 40-80 руб. |
| Наждачная бумага | 1 лист | 30-60 руб. |
Инструментарий для диагностики

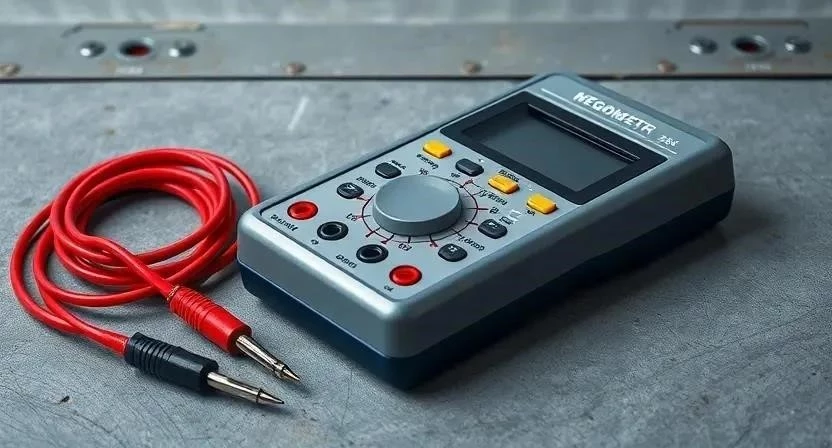

Центральным прибором здесь выступает мегомметр. Это специализированный инструмент, который подает высокое напряжение для проверки изоляционного слоя на пробой. Мультиметр полезен только для предварительной проверки цепи на обрыв, но он не заменит полноценный прибор.
- Мегомметр (основной инструмент)
- Мультиметр (для первичного осмотра)
- Индикаторная отвертка (проверка отсутствия фазы)
- Стриппер (для аккуратной зачистки жил)
- Бокорезы
- Пассатижи
- Фонарик
Если покупка дорогого прибора нецелесообразна, я рекомендую аренду. Это выйдет дешевле и позволит использовать профессиональное оборудование.
Обеспечение безопасности в помещении

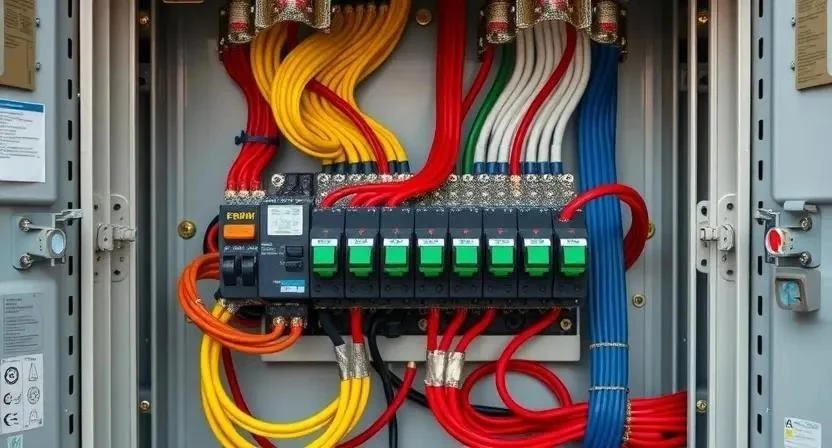

Безопасность превыше всего. Первым делом полностью обесточьте сеть, выключив соответствующий автомат в щитке. Обязательно выньте все электроприборы из розеток — подключенная техника может сгореть от высокого напряжения мегомметра или исказить результат. Проверьте отсутствие напряжения в цепи с помощью индикаторной отвертки. Окружающее пространство должно быть сухим, а доступ к кабелям — свободным.
Подготовка кабельных жил

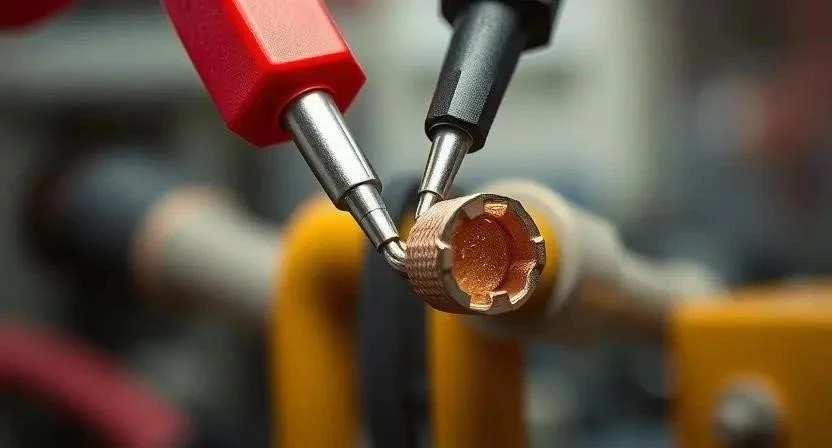

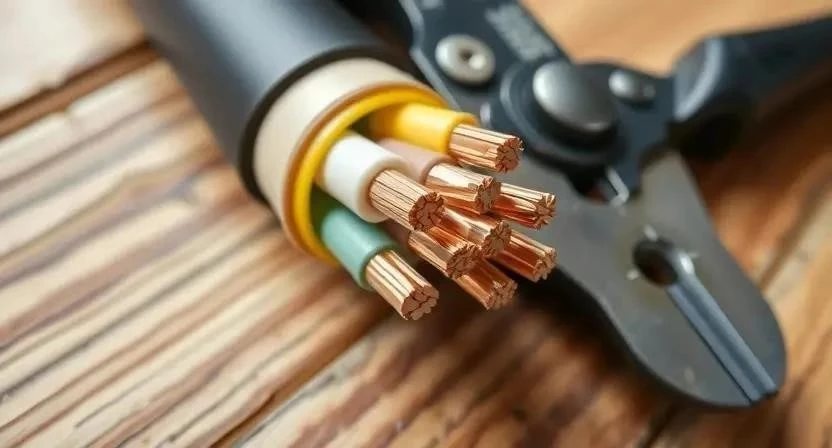

Перед подключением щупов нужно подготовить концы кабеля. Снимите внешнюю изоляцию и аккуратно зачистите жилы стриппером. Удалите все окислы и загрязнения с меди, используя спирт и мелкую наждачку. Убедитесь, что зажимы надежно фиксируют провод.
Однажды я забыл зачистить жилу от окислов, и мегомметр показал ложный пробой. Потратил лишний час на поиск несуществующей проблемы, хотя дело было в плохом контакте щупа с металлом. Теперь я всегда протираю контакты спиртом.
Технология измерения сопротивления
Процесс требует строгого соблюдения последовательности. Я составил график, чтобы ничего не упустить.
- Полное обесточивание линии и проверка отсутствием напряжения (10 мин).
- Отсоединение кабеля от всех потребителей и распределительного щита (20 мин).
- Подготовка мегомметра: проверка заряда батарей и калибровка (5 мин).
- Подключение первого щупа к одной жиле кабеля (2 мин).
- Подключение второго щупа к другой жиле или заземлению (2 мин).
- Выбор режима напряжения на приборе: 250В, 500В или 1000В в зависимости от типа кабеля (1 мин).
- Подача импульса и фиксация итоговых показаний (1 мин).
- Повторение замера для всех пар жил в кабеле (30 мин).
- Сравнение полученных данных с нормами ПУЭ (10 мин).
- Маркировка проверенных линий маркером (10 мин).
- Анализ результатов и поиск проблемных участков (15 мин).
- Сборка цепи обратно и проверка работоспособности (30 мин).
| Этап | Время | Особенности |
|---|---|---|
| Подготовка | 30 мин | Обесточивание и зачистка |
| Замеры | 40 мин | Подача импульса, фиксация Ом |
| Анализ | 25 мин | Сверка с ПУЭ, маркировка |
| Сборка | 30 мин | Возврат соединений |
| ~2 часа | Полный цикл диагностики |
Всегда проверяю заряд батарей в приборе перед началом. Однажды мегомметр «сдох» на середине замера, и пришлось начинать всё заново из-за нестабильных показаний.
Технические тонкости и факторы влияния
На результат замера сильно влияет внешняя среда. Повышенная влажность воздуха снижает сопротивление изоляции, что может привести к ложным выводам о пробое. Температурный режим также важен: при сильном охлаждении диэлектрик становится более хрупким, а при нагреве — более проницаемым. Соблюдайте время выдержки прибора, указанное в инструкции, чтобы ток утечки стабилизировался. Помните, что напряжение проверки должно соответствовать типу кабеля, чтобы не повредить изоляцию слишком мощным импульсом.
Типичные промахи новичков
Многие пытаются упростить процесс, но это ведет к ошибкам. Вот чего делать категорически нельзя:
- Проверка под напряжением — это приведет к выходу прибора из строя и удару током.
- Плохой контакт щупов с жилой — результат будет завышен или нестабилен.
- Использование мультиметра вместо мегомметра. Мультиметр подает слишком низкое напряжение, которое не способно «пробить» микротрещины в изоляции, поэтому он покажет, что всё в порядке, даже если кабель поврежден.
- Игнорирование норм ПУЭ при анализе цифр.
- Неправильный выбор вольтажа на приборе.
Финансовая сторона вопроса
Стоимость диагностики зависит от того, какой путь вы выберете: самостоятельный или профессиональный.
| Статья расходов | Своими руками (аренда) | С мастером (лаборатория) |
|---|---|---|
| Прибор | 500-1500 руб. (аренда) | Включено в стоимость |
| Расходники | 200-500 руб. | Включено в стоимость |
| Работа | Бесплатно | 3000-10000 руб. |
| 700-2000 руб. | 3000-10000 руб. |
Я решил сэкономить и арендовал прибор на сутки. Это вышло в десять раз дешевле, чем вызывать электролабораторию для одного кабеля, а результат оказался таким же точным.
| Тип сети/кабеля | Норма сопротивления (МОм) | |
|---|---|---|
| Новый кабель | > 100 МОм | Отлично |
| Эксплуатируемый кабель | > 0.5 МОм | Допустимо (по ПУЭ) |
| Старая проводка | 0.1 — 0.5 МОм | Требуется замена |
| Критический уровень | < 0.1 МОм | Пробой/Короткое замыкание |
Хранение и регламент проверок
После работы мегомметр нужно очистить от пыли и хранить в сухом месте, чтобы окислились контакты. Я рекомендую проводить повторную проверку изоляции в частных домах раз в 5 лет. Для старой алюминиевой проводки сроки сокращаются — проверять стоит каждые 2-3 года, так как изоляция со временем сохнет и трескается.
Другие способы поиска неисправностей
Если мегомметр показал низкое сопротивление, но место пробоя неизвестно, можно применить альтернативы. Профессиональные электролаборатории используют более сложные анализаторы. Визуальный осмотр помогает найти перебитые участки в доступных местах. Для поиска скрытых утечек тока в стенах отлично подходит тепловизор — место пробоя обычно нагревается из-за токов утечки.
Ответы на частые вопросы
Можно ли проверить изоляцию обычным мультиметром?
Нет, мультиметр не создает достаточного напряжения для выявления скрытых дефектов изоляции.
Какое минимальное сопротивление считается нормой?
Согласно ПУЭ, для большинства бытовых сетей минимальный порог составляет 0.5 МОм.
Нужно ли отключать все лампочки при замере?
Да, все потребители, включая лампы, должны быть отсоединены от линии.
Чем опасен пробой изоляции?
Это ведет к утечке тока, перегреву кабеля и может вызвать пожар или удар током при касании стены.
Как часто нужно проверять проводку в частном доме?
Оптимально — раз в 5 лет, для старых сетей — чаще.
Что делать, если прибор показал низкое сопротивление?
Необходимо искать место повреждения кабеля и заменять этот участок или всю линию.
Какое напряжение выставлять на мегомметре для домашней сети?
Обычно выбирают 500В для стандартных кабелей 220/380В.
Влияет ли длина кабеля на результат замера?
Длина влияет незначительно, но очень длинные линии могут иметь чуть меньшее общее сопротивление.
Меры безопасности
При работе с мегомметром помните, что прибор создает высокое напряжение. Используйте диэлектрические перчатки и очки для защиты глаз. Никогда не касайтесь жил кабеля во время подачи импульса. При работе с химией (спиртом, растворителями) обеспечьте проветривание помещения. Пожарная безопасность требует наличия исправного огнетушителя поблизости при работе с электрощитом.
