Организация резервного электропитания в частном доме начинается с правильного проектирования проводки. Эта задача требует точности, так как ошибки в электрике могут привести к пожару или выходу техники из строя. Средняя стоимость материалов для базового подключения варьируется от 10 до 25 тысяч рублей, а время выполнения работ занимает около двух-трех дней. Чтобы понять, как сделать проводку для резервного генератора в доме, нужно детально разобрать каждый этап монтажа.
Оценка сложности и подготовка
Электромонтаж системы резервного питания относится к работам средней и высокой сложности. Я считаю, что без базовых знаний о фазах, заземлении и токах приступать к делу опасно. Потребуется умение работать с мультиметром и понимание принципов работы автоматических выключателей. Общее время выполнения всех операций составит примерно 16–24 рабочих часа, включая подготовку и тесты.

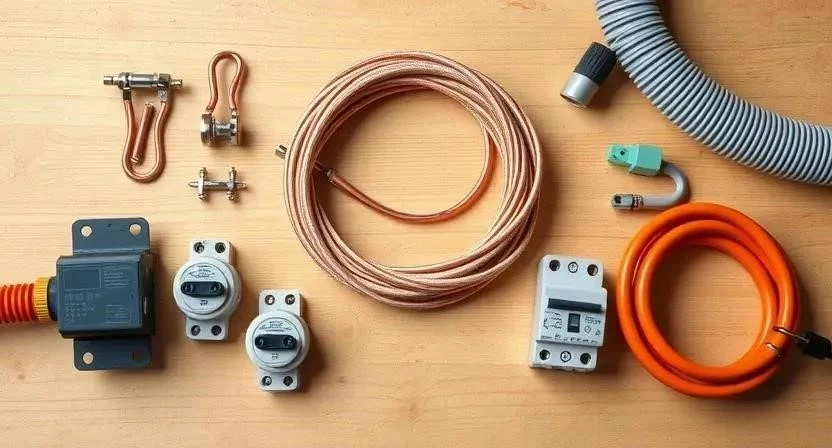

Комплектация объекта
Сначала определимся с тем, что потребуется для сборки. Я рекомендую использовать только сертифицированные компоненты, так как дешевые аналоги часто плавятся при пиковых нагрузках.
- Кабель ВВГнг (сечение зависит от мощности)
- Реверсивный переключатель ввода резерва (рубильник)
- Автоматические выключатели для защиты линий
- Гофрированная труба ПНД (для уличной прокладки)
- Наконечники НШВИ для качественного обжима
- Силовая розетка с защитой IP44 или IP65
- Клеммные зажимы и шины заземления
- Монтажный крепеж (клипсы, хомуты, дюбеля)
Для расчета количества кабеля измеряю расстояние от щитка до места установки агрегата, добавляя 10% на запасы и изгибы.
| Материал | Количество (пример) | Расход/Ед. | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг 3х4 | 20 м | 1 м | 120 руб. | 2400 руб. |
| Рубильник реверсивный | 1 шт. | 1 шт. | 3500 руб. | 3500 руб. |
| Автомат 25А | 2 шт. | 1 шт. | 400 руб. | 800 руб. |
| Гофра ПНД 20мм | 20 м | 1 м | 30 руб. | 600 руб. |
| Силовая розетка | 1 шт. | 1 шт. | 1200 руб. | 1200 руб. |
Инструментарий для работы
Понадобятся специализированные приборы, которые обеспечат безопасность и надежность соединений. Если какого-то инструмента нет, проще взять его в аренду, чем покупать дешевый китайский вариант на один раз.
- Мультиметр — для проверки напряжения и прозвонки цепей
- Стриппер — быстрое снятие изоляции без повреждения жил
- Обжимной инструмент (кримпер) — для фиксации наконечников
- Перфоратор — создание штроб и отверстий в стенах
- Набор отверток с диэлектрическими ручками
- Строительный уровень — для ровной установки щитка и розетки
- Пассатижи и кусачки — для обрезки и правки проводов
| Инструмент | Назначение | Обязательно/Желательно | Цена (ориент.) |
|---|---|---|---|
| Мультиметр | Замер вольт и ампер | Обязательно | 1500 руб. |
| Стриппер | Снятие изоляции | Желательно | 800 руб. |
| Кримпер | Прессование гильз | Обязательно | 1200 руб. |
| Перфоратор | Монтаж трасс | Обязательно | 5000 руб. |
| Отвертки | Затяжка клемм | Обязательно | 1000 руб. |
Организация пространства
Место для установки распределительного щитка выбираю в сухом помещении с легким доступом. Важно, чтобы к нему не было препятствий, так как при аварии переключать питание придется быстро. Стены и пол в зоне работ застилаю пленкой, чтобы строительная пыль не осела на мебели и технике.
Подготовка трасс
Чтобы проложить кабель, я сначала размечаю линию на стенах. Если проводка скрытая, использую штроборез, чтобы не разбить стену слишком сильно. В зонах прохода через перекрытия или фундамент обязательно использую пластиковые гильзы. Очищаю все каналы от мусора и проверяю, чтобы трасса не пересекала горячие трубы отопления.
Технология монтажа
Перед началом работ строго соблюдаю правила безопасности:
- Полностью отключаю электропитание в доме.
- Использую диэлектрические перчатки и защитные очки.
- Надеваю респиратор при работе с бетоном и кирпичом.
- Обеспечиваю приток свежего воздуха в помещении.
- Проверяю отсутствие напряжения мультиметром перед каждым касанием.
- Использую только исправный и заземленный электроинструмент.
- Не работаю с электрикой в сырой одежде или влажных руках.
Сам процесс установки разделяю на следующие этапы:
- Расчет мощности (1 час). Определяю сумму всех необходимых нагрузок. Подбираю сечение кабеля по таблице ниже.

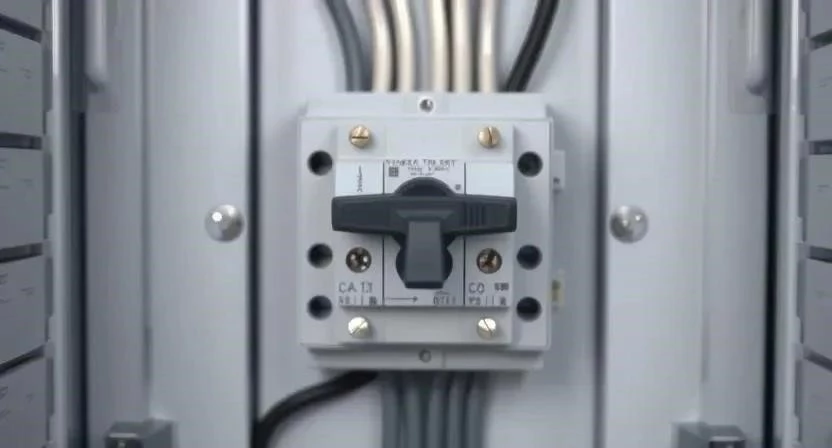

- Выбор переключателя (2 часа). Устанавливаю реверсивный рубильник в щиток. Я однажды поставил переключатель слишком высоко, и в итоге провода свисали некрасиво — теперь всегда замеряю высоту до сантиметра.
- Прокладка линии (6 часов). Тяну кабель от щитка к месту генератора в гофре.

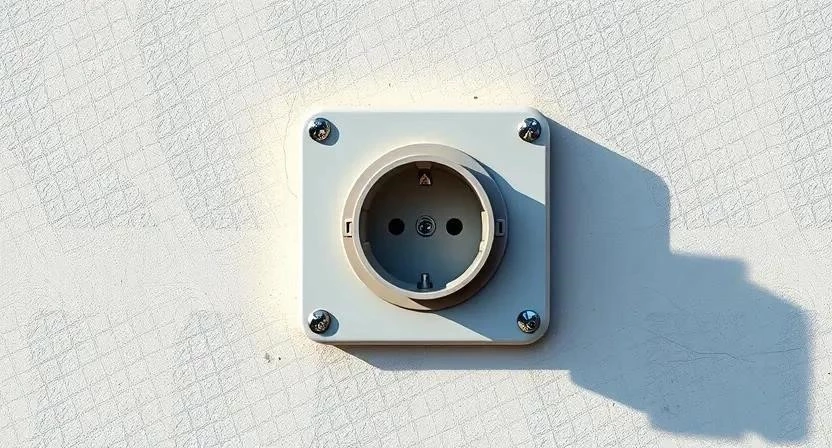

- Монтаж розетки (1 час). Устанавливаю внешнюю силовую розетку с высокой степенью влагозащиты.
- Подключение к вводу (1 час). Соединяю жилы кабеля с клеммами переключателя ввода резерва.

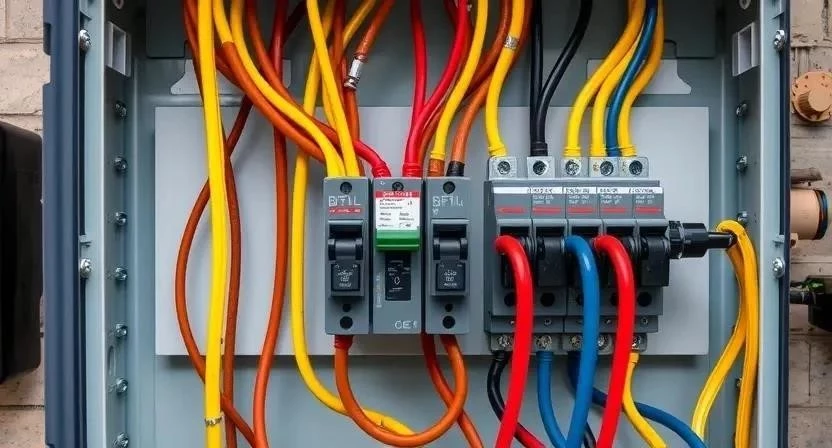

- Интеграция в щит (2 часа). Включаю линию генератора в общую схему через защитный автомат.
- Заземление (3 часа). Забиваю отдельный контур заземления для агрегата, чтобы избежать блуждающих токов.
- Проверка изоляции (1 час). Прозваниваю все соединения на предмет короткого замыкания.
- Тест без нагрузки (1 час). Запускаю генератор и проверяю подачу напряжения на рубильнике.
- Тест под нагрузкой (1 час). Постепенно включаю приборы, замеряя стабильность вольт.
| Мощность (кВт) | Длина линии (м) | Сечение (мм2) | Ток (А) | Примечание |
|---|---|---|---|---|
| 2-3 | до 10 | 2.5 | 16 | Для освещения и ТВ |
| 3-5 | до 10 | 4 | 25 | Средняя нагрузка |
| 5-8 | до 10 | 6 | 32 | Для котла и насосов |
| 8-12 | до 10 | 10 | 50 | Мощные установки |
| 12+ | до 10 | 16 | 63 | Промышленные решения |
Технические тонкости
Важно помнить, что при низких температурах изоляция некоторых кабелей становится хрупкой. Я заметил, что при использовании дешевой гофры она трескается на морозе, поэтому теперь беру только ПНД. Особое внимание уделяю фазировке: фазный и нулевой провода должны строго соответствовать схеме, иначе автоматика может сработать некорректно. Все уличные соединения герметизирую термоусадкой с клеевым слоем.
Разбор типичных промахов
Многие новички пытаются сэкономить на сечении провода, используя тонкий кабель. Это ведет к его перегреву и падению напряжения на конце линии. Другая ошибка — отсутствие заземления генератора, что делает технику уязвимой для скачков. Опасно также игнорировать защиту от обратного тока; без реверсивного рубильника электричество из генератора может уйти в общую сеть, что приведет к удару током ремонтников на линии. Один мой знакомый так чуть не сжег соседский дом.
Финансовые расчеты
Рассчитаем затраты на монтаж для стандартного дома. Я сэкономил около 12 тысяч рублей, когда сам проложил кабель в штробах, не доверяя это сторонним рабочим.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 11000 | 11000 | 0 |
| Работа по монтажу | 0 | 15000 | 15000 |
| Пусконаладка | 0 | 3000 | 3000 |
| 11000 | 29000 | 18000 |
Сервис и обслуживание
Регулярно проверяю затяжку всех винтовых соединений в щитке, так как от вибраций или перепадов температур контакты могут ослабнуть. Раз в год замеряю сопротивление контура заземления. Эксплуатирую генератор строго по инструкции, не допуская перегрузки сети свыше 80% от номинальной мощности агрегата.
Варианты реализации
Существуют разные способы организации ввода питания. Самый простой — ручной рубильник, но он требует физического присутствия человека. Для тех, кто ценит комфорт, подходит АВР (автоматический ввод резерва), который сам переключит дом на генератор при отключении сети.
| Характеристика | Ручной ввод | Автоматический (АВР) | Вердикт |
|---|---|---|---|
| Стоимость | Низкая | Высокая | Ручной дешевле |
| Скорость переключения | Медленно | Мгновенно | АВР удобнее |
| Сложность монтажа | Просто | Сложно | Ручной проще |
| Надежность | Высокая | Средняя (электроника) | Ручной стабильнее |
| Комфорт | Низкий | Высокий | АВР лучше |
Ответы на вопросы
Можно ли подключать генератор просто через розетку?
Категорически нет. Это создаст обратный ток в сеть, что опасно для жизни людей и оборудования.
Какой кабель лучше выбрать для улицы?
Используйте ВВГнг в ПНД-гофре или специализированный бронированный кабель, чтобы избежать повреждений.
Нужен ли отдельный автомат для генератора?
Да, он защищает линию от короткого замыкания и перегрузок.
Что такое реверсивный рубильник и зачем он нужен?
Это переключатель, который физически разрывает связь с городской сетью перед подключением генератора.
Можно ли использовать один контур заземления для дома и генератора?
Технически можно, но для мощных установок лучше делать отдельный контур для исключения помех.
Как выбрать мощность переключателя ввода?
Номинальный ток рубильника должен быть выше максимального тока вашего генератора на 20-30%.
Безопасно ли подключать генератор зимой?
Безопасно, если использовать кабели с морозостойкой изоляцией и разместить агрегат в проветриваемом помещении.
