Проводка для систем контроля доступа и умных замков: полная инструкция

Монтаж системы контроля и управления доступом (СКУД) начинается с грамотного планирования кабельных трасс. Ошибка в выборе сечения провода или неправильная схема разводки приведут к тому, что замок будет срабатывать через раз или вовсе сгорит контроллер. Проводка для систем контроля доступа и умных замков: полная инструкция требует внимания к деталям, так как стоимость материалов на одну точку начинается от 3 000 рублей, а время установки одного замка с прокладкой кабеля занимает от 4 до 8 часов.

Что нужно знать перед началом

Перед тем как сверлить стены, я всегда оцениваю общую сложность системы. Если у вас один замок и одна кнопка выхода — это простой уровень. Если же планируется сеть из нескольких дверей с общим контроллером, потребуется серьезный расчет нагрузки. Вам понадобятся базовые навыки работы с электрикой: умение пользоваться мультиметром и понимание полярности (+ и -).

Важно заранее определить место установки контроллера. Его лучше прятать в слаботочном щите или в недоступном для посторонних месте, чтобы никто не мог замкнуть контакты извне. Замки и считыватели ставятся строго по проекту, учитывая высоту установки (обычно считыватель вешают на уровне 150 см от пола). Я рекомендую закладывать запас кабеля в 10-15% на изгибы и возможные переделки.

Необходимые материалы

Для СКУД не подходит любой попавшийся провод. Здесь работают слаботочные сети, где критична помехозащищенность и падение напряжения. Я обычно использую витую пару для передачи данных и специализированный медный кабель для питания замков.

• Кабель UTP (витая пара) 4 пары — для считывателей и кнопок.
• Кабель FTP (экранированная витая пара) — если рядом идут силовые линии 220В.
• Кабель ШВВП 2х0.75 или 2х1.5 — для питания электромагнитных замков.
• Гофротруба ПВХ 16 или 20 мм — для защиты кабеля в штробах.
• Дюбель-хомуты (клипсы) — для крепления гофры к бетону.
• Клеммники WAGO или винтовые зажимы — для надежных соединений.

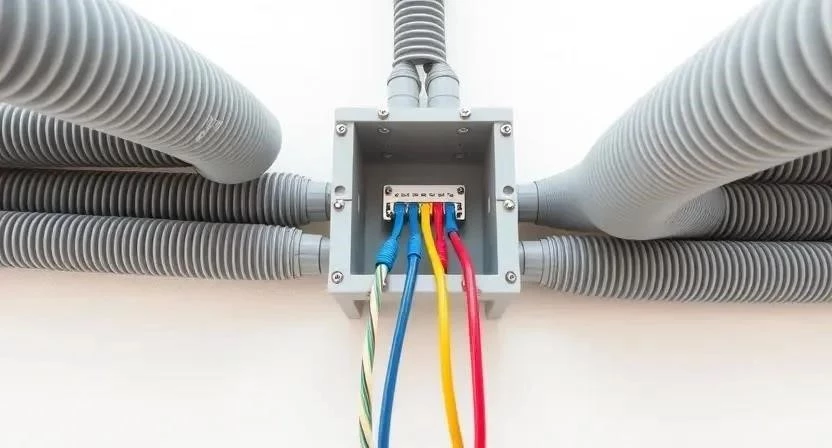

• Монтажные коробки (подрозетники) — для размещения соединений.
• Изолента или термоусадка — для дополнительной изоляции.

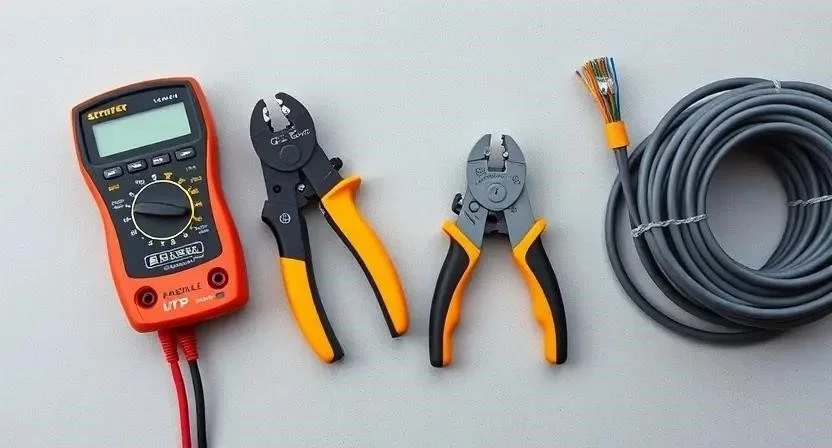

Необходимые инструменты

Без правильного инструмента монтаж превратится в мучение. Я однажды пытался зачистить кабель ножом, в итоге надрезал жилу, и замок глючил неделю, пока я не нашел обрыв. Теперь использую только специализированный инструмент.

• Перфоратор — для штробления и сверления отверстий.
• Шуруповерт — для крепления замков и гофры.
• Стриппер — для быстрой и аккуратной зачистки изоляции.
• Кримпер (обжимной инструмент) — для установки RJ-45 коннекторов.
• Мультиметр — проверка напряжения и прозвонка цепей.
• Уровень — чтобы считыватель не висел криво.
• Пластиковые стяжки — для фиксации пучков кабеля.

Подготовка помещения

Первым делом я определяю все точки прохода кабеля. Нужно продумать путь от блока питания до каждой двери так, чтобы трасса была максимально короткой, но не пересекала силовые кабели. Если в комнате есть дорогая отделка, я застилаю пол пленкой и обклеиваю плинтуса малярным скотчем. Мебель выношу из зоны работ или сдвигаю к центру, чтобы иметь свободный доступ к стенам и дверным проемам.

Подготовка поверхности

Если проводка скрытая, приступаю к штроблению. Я использую штроборез с пылесосом, иначе бетонная пыль забьется во все щели. Прорезаю каналы глубиной 20 мм, чтобы гофротруба сидела вровень со стеной.

Сверление отверстий в дверных коробках — самый ответственный момент. Для электромагнитного замка требуется отверстие диаметром 12-16 мм в зависимости от кабеля. Я всегда сверлю с обратной стороны, чтобы не расколоть шпон или краску на лицевой части коробки. После установки монтажных коробок обязательно выдуваю пыль из отверстий компрессором или пылесосом — строительный мусор может вызвать короткое замыкание в клеммах.

Пошаговая инструкция по монтажу

Меры безопасности: Работайте только с обесточенными линиями 220В. При подключении 12В используйте защитные очки при сверлении и перчатки. Обязательно заземлите металлический корпус контроллера.

1. Составление схемы (1 час). Рисую карту разводки: БП → Контроллер → Считыватель → Замок → Кнопка. Это исключает путаницу с цветами жил.
2. Прокладка гофротрубы (2-3 часа). Креплю гофру дюбель-хомутами с шагом 40-50 см. В углах делаю плавные изгибы, чтобы кабель не переломился.
3. Затяжка кабелей (1-2 часа). Протягиваю витую пару и ШВВП через гофру. Лайфхак: привязываю к первому кабелю скотчем остальные, так проще тянуть всю связку.

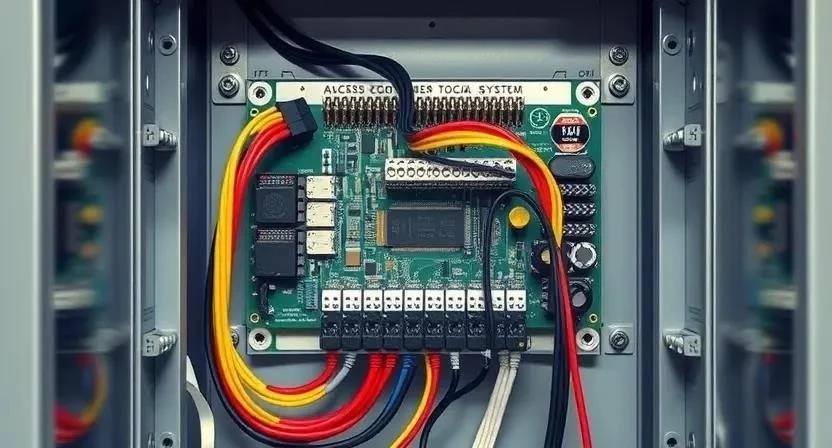

4. Монтаж БП и контроллера (1 час). Устанавливаю блок питания в щиток. Подключаю питание 220В, соблюдая фазировку.

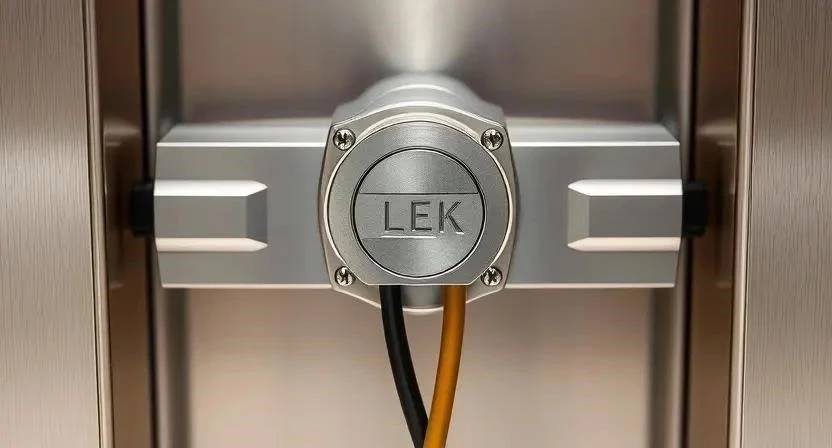

5. Установка замка (1.5-2 часа). Монтирую электромагнит или электромеханику. Важно: замок должен закрываться плотно, без люфта, иначе магнит не удержит дверь.
6. Монтаж считывателя и кнопки (1 час). Сверлю отверстия под считыватель снаружи и кнопку выхода внутри.
7. Подключение линий (1 час). Обжимаю концы кабелей. Подключаю считыватель по интерфейсу Wiegand или RS-485 к контроллеру.
8. Настройка питания (30 мин). Подаю 12В. С помощью мультиметра проверяю полярность на замке — если перепутать «+» и «-», электроника может сгореть.
9. Тестирование (30 мин). Проверяю открытие с карты, кнопкой и через ПО. Я всегда делаю 10-15 тестовых циклов подряд.
10. Финальная фиксация (1-2 часа). Заделываю штробы штукатуркой, закрываю отверстия заглушками, убираю мусор.

Из моего опыта: Однажды я установил электромагнитный замок без диода защиты. При срабатывании происходил обратный скачок напряжения, который «вешал» контроллер раз в три дня. Теперь я всегда ставлю защитный диод параллельно обмотке замка.

Важные нюансы

При большой длине линии (более 50 метров) возникает падение напряжения. Если на выходе из БП у вас 12В, а до замка доходит 10В, он может просто не сработать. В таких случаях я использую кабель большего сечения или ставлю повышающий блок питания на 13.8В.

Защита от помех критична для считывателей. Никогда не кладите витую пару в одну гофру с силовым кабелем 220В — расстояние должно быть минимум 10-15 см. Также следите за температурой: если замок стоит на улице, используйте кабель с ПНД-изоляцией, который не трескается на морозе.

Частые ошибки

1. Слишком тонкий кабель. Использование телефонного провода вместо медного ШВВП приводит к перегреву и падению напряжения.
2. Отсутствие заземления. Без заземления на считывателях может скапливаться статика, что ведет к ложным срабатываниям.
3. Смешивание линий. Прокладка слаботочки и силовых кабелей в одном канале создает наводки.
4. Плохой обжим. Недожатые контакты в RJ-45 или плохо затянутые винты в клеммах приводят к периодическому пропаданию связи.
5. Игнорирование полярности. Попытка подключить замок «наугад» часто заканчивается заменой контроллера.

Из моего опыта: Видел объект, где кабель проложили прямо по краю дверного проема без защиты. Через месяц дверь перетерла изоляцию, произошло короткое замыкание, и замок заблокировал выход из помещения. Всегда используйте гофру или металлический рукав в местах возможного механического воздействия.

Расчет стоимости

Цена монтажа сильно зависит от того, делаете вы это сами или нанимаете профи. Я рассчитал примерную смету для одной точки доступа (одна дверь).

Уход после завершения

Система СКУД не требует ежедневного внимания, но раз в год я рекомендую проверять затяжку всех винтовых клемм — от вибраций дверей они могут ослабнуть. Замки нужно смазывать специальным силиконом или графитовой смазкой (для электромеханики) раз в полгода.

Не забывайте обновлять прошивки контроллеров, если производитель выпускает патчи безопасности. Срок службы качественного медного кабеля в гофре составляет около 15-20 лет, но если изоляция была дешевой, она может начать крошиться уже через 5 лет.

Альтернативные варианты

Если штробить стены нельзя, рассмотрите беспроводные умные замки (Zigbee или Wi-Fi). Они работают от батареек и не требуют прокладки кабелей. Однако я считаю их менее надежными: батарейка может сесть в самый неподходящий момент.

Еще один крутой вариант — PoE-питание (Power over Ethernet). В этом случае питание и данные идут по одному кабелю UTP, что сокращает количество проводов вдвое. Сравнение простое: проводные системы — это бетонная надежность, беспроводные — удобство и скорость установки.

Из моего опыта: Ставил в одном офисе беспроводные замки на все 10 дверей. Через месяц выяснилось, что стены из армированного бетона глушат сигнал Zigbee, и половина замков «отваливалась» от сети. В итоге пришлось все переделывать на классическую проводку.

FAQ

Какой кабель лучше выбрать для СКУД?
Для данных — медную витую пару UTP Cat 5e. Для питания замков — медный многожильный кабель ШВВП сечением не менее 0.5-0.75 мм².

Можно ли использовать обычный провод для умного замка?
Не рекомендую. Обычный тонкий провод имеет высокое сопротивление, из-за чего замок может не открыться или работать нестабильно.

Что делать, если замок не открывается при подаче сигнала?
Первым делом проверьте напряжение мультиметром на клеммах замка в момент срабатывания. Если напряжение есть, но замок не открывается — проблема в механике или самом устройстве.

Нужна ли гофра для внутренней проводки?
Да, обязательно. Она защищает кабель от перетирания о края бетона и позволяет заменить провод без вскрытия всей стены.

Как защитить проводку от перекусывания или повреждений?
В местах прохода через стены и дверные коробки используйте стальные или пластиковые гильзы, а также металлическую гофру в зонах возможного доступа людей.

Можно ли объединить несколько замков на один блок питания?
Можно, если суммарный ток потребления всех замков не превышает выходной ток БП (обычно с запасом 30%).

Как рассчитать длину кабеля с запасом?
Измерьте расстояние по трассе, прибавьте по 0.5 метра на каждый конец для подключения и добавьте общие 10% на изгибы.
