Организация электросети в гараже требует строгого соблюдения норм безопасности из-за повышенной влажности и перепадов температур. Обычно монтаж базовой системы занимает от 2 до 4 дней, а стоимость материалов для среднего бокса начинается от 12 000 рублей. Проводка в гараже: требования к влагозащите и правила монтажа позволяют избежать коротких замыканий и поражения током. Грамотный подход гарантирует стабильную работу мощного электроинструмента.
Подготовительный этап и расчеты
Перед закупкой кабеля я всегда начинаю с оценки планируемой мощности оборудования. Нужно точно знать, будут ли в гараже работать сварочный аппарат или станок, так как это влияет на сечение провода. Я опираюсь на нормы ПУЭ для нежилых помещений, чтобы сеть не перегревалась под нагрузкой. Особое внимание уделяю заземлению — без него использование металлического корпуса инструментов становится опасным. Весь процесс от планирования до запуска занимает около 30-40 рабочих часов.
Что купить для электромонтажа
Для надежной работы системы я подбираю только проверенные компоненты с соответствующим классом защиты. Влажная среда диктует свои правила, поэтому обычные бытовые розетки здесь не подойдут. Я использую медный кабель с негорючей изоляцией, который не выделяет едкого дыма при нагреве.

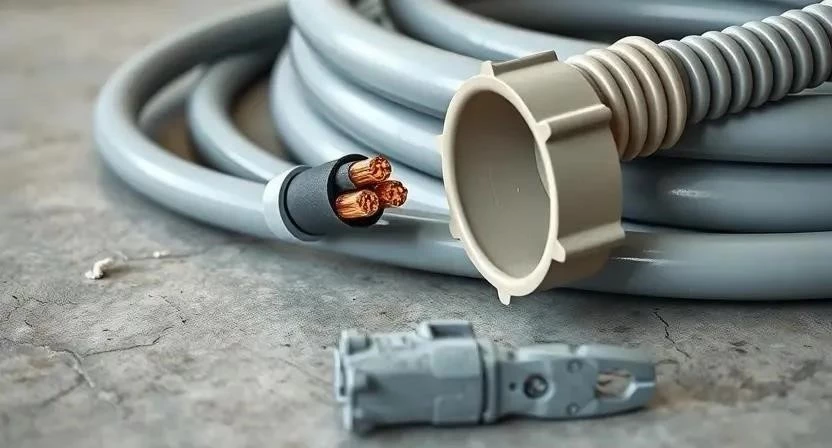

- Кабель ВВГнг-LS (сечением 2.5 мм² для розеток и 1.5 мм² для света)
- Гофрированная труба ПВХ (серая, для открытой прокладки)

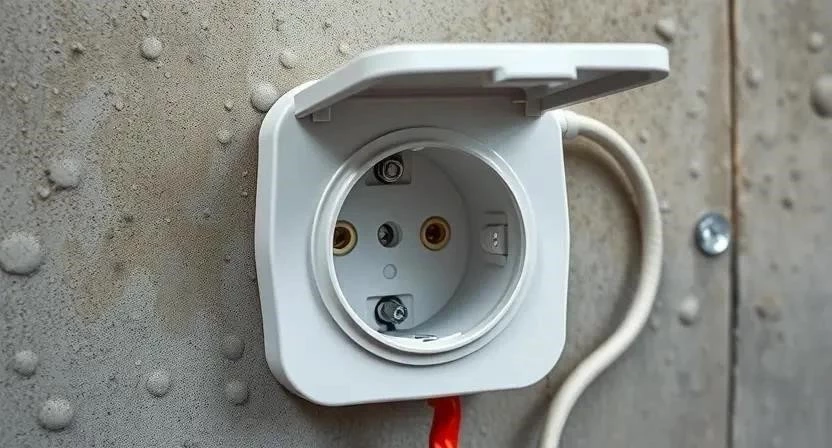

- Розетки с IP44 или IP54 (с крышками-клапанами)
- Автоматические выключатели (на разные линии)
- Устройство защитного отключения (УЗО)
- Клеммники WAGO или винтовые зажимы
- Монтажные распределительные коробки влагозащищенные
- Электрощиток на DIN-рейку
- Стяжки нейлоновые и дюбель-хомуты
| Материал | Примерный расход (на 20 м²) | Цена за ед. (средняя) | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 30 м | 90 руб/м | 2700 |
| Гофра ПВХ 20 мм | 35 м | 25 руб/м | 875 |
| Розетка IP54 | 4 шт. | 450 руб/шт. | 1800 |
| Автомат/УЗО | 3 шт. | 600 руб/шт. | 1800 |
| Коробка монтажная IP65 | 3 шт. | 200 руб/шт. | 600 |

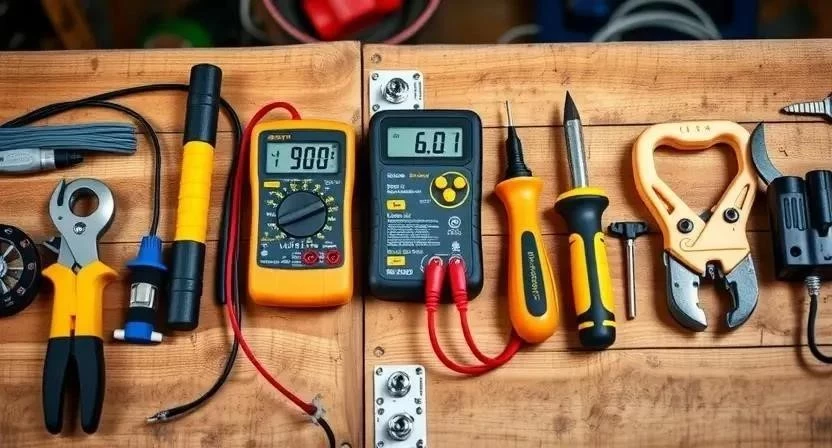

Инструментарий мастера
Качественный инструмент ускоряет работу и делает соединения надежными. Я рекомендую не экономить на стриппере, так как он позволяет снимать изоляцию, не повреждая жилу кабеля. Если какой-то прибор слишком дорогой, например, профессиональный мультиметр, его проще взять в аренду на пару дней.
- Перфоратор — для штробления стен и сверления отверстий
- Стриппер — для быстрой и чистой зачистки проводов
- Индикаторная отвертка — для проверки наличия напряжения
- Мультиметр — для прозвонки цепей и замера напряжения
- Уровень — чтобы розетки и щиток висели ровно
- Лестница-стремянка — для работы с потолком
- Набор отверток (крестовая, плоская) — для затяжки контактов
Приведение помещения в порядок
Сначала я полностью очищаю стены от старой пыли, мусора и отслаивающейся краски. Это нужно для того, чтобы дюбели и хомуты плотно прилегали к поверхности. Затем я определяю точки расположения освещения и розеток, исходя из того, где будет стоять верстак и храниться инструмент. Пол и ценное имущество накрываю плотной пленкой, чтобы бетонная крошка не осела в механизмы оборудования.
Работа с поверхностями
Разметка трасс выполняется с помощью мела или маркера, стараясь делать линии максимально прямыми. Если стены бетонные, я использую перфоратор для создания штроб, в которые спрячу кабель. В случае с кирпичом или деревом чаще всего выбираю открытый монтаж в кабель-каналах или гофре. Я обязательно проверяю поверхность на наличие глубоких трещин, так как через них в гофру может проникать лишняя влага, что со временем приведет к коррозии контактов в коробках.
Порядок проведения работ
Монтаж провожу поэтапно, чтобы не запутаться в линиях. Я однажды сэкономил на гофре в сыром подвале гаража — через год изоляция начала трескаться от конденсата. Теперь я строго следую этой технологии:
- Составление схемы электросети (2 часа). Рисую все линии, розетки и выключатели.

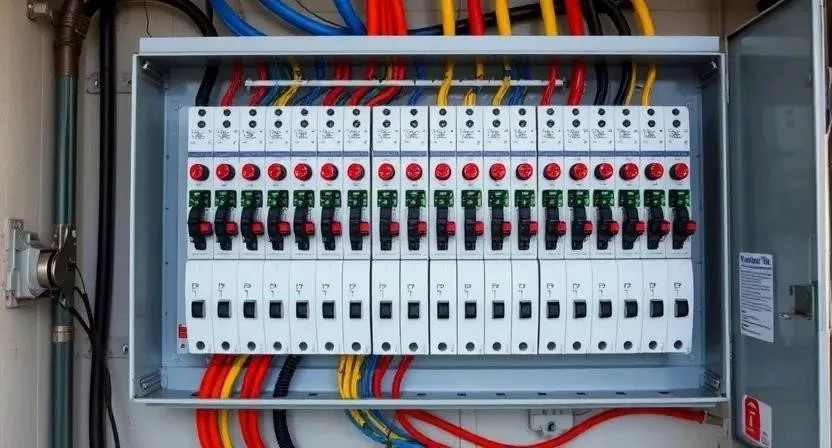

- Сборка и установка электрощитка (4 часа). Монтирую DIN-рейку и устанавливаю автоматы.
- Монтаж гофрированных труб (5 часов). Креплю гофру к стенам с шагом 40-50 см.
- Протяжка кабеля (6 часов). Затягиваю ВВГнг-LS в трубы, избегая сильных перегибов.
- Установка распределительных коробок (3 часа). Использую только модели с IP65.
- Монтаж розеток и выключателей (4 часа). Устанавливаю их строго по уровню.
- Подключение света (3 часа). Монтирую влагостойкие светильники на потолке.
- Организация заземления (6 часов). Забиваю контур из стальных уголков в землю.
- Подключение линий к автоматам (4 часа). Зажимаю провода в щитке.
- Тестирование системы (2 часа). Проверяю напряжение мультиметром и нагружаю сеть.
Технические тонкости и защита
Выбор степени защиты IP определяет, насколько долго прослужит электрика в сырости. Для обычных сухих зон достаточно IP44, но возле ворот или в местах мойки авто я ставлю IP65. Борьба с конденсатом в трубах осуществляется за счет небольшого уклона гофры в сторону слива или использования герметичных сальников. Температурный режим материалов должен соответствовать климату: кабель не должен дубеть при -20°C и плавиться при +40°C.
| Степень защиты | Защита от пыли | Защита от влаги | Применение в гараже |
|---|---|---|---|
| IP20 | Нет | Только вертикальные капли | Внутри щитка (в сухом месте) |
| IP44 | Частичная | Брызги с любого направления | Розетки в основной зоне |
| IP54 | Пылезащищенный | Брызги воды | Зоны с повышенной влажностью |
| IP65 | Полная | Струи воды | Уличные светильники, мойки |
| IP67 | Полная | Кратковременное погружение | Спецоборудование в нишах |
Ошибки, которых стоит избегать
Новички часто пытаются сэкономить, используя тонкие провода, что приводит к их нагреву. Я всегда использую WAGO-клеммники вместо скруток, потому что в гараже бывают вибрации от инструментов, и скрутки просто разбалтываются.
- Использование алюминия вместо меди (окисляется и ломается).
- Отсутствие УЗО (риск поражения током при пробое на корпус).
- Прокладка кабеля без гофры в бетонных стенах (невозможно заменить при поломке).
- Установка обычных домашних розеток (быстро выходят из строя из-за влаги).
- Слишком редкое расположение розеток (приходится использовать опасные удлинители).
Финансовая сторона вопроса
Стоимость реализации зависит от того, нанимаете ли вы специалиста или работаете сами. Я считаю, что самостоятельный монтаж позволяет сэкономить до 40% бюджета, если есть базовые навыки. Однако работа мастера дает гарантию безопасности.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница/Экономия |
|---|---|---|---|
| Материалы | 15 000 | 15 000 | 0 |
| Работа по монтажу | 0 | 12 000 | 12 000 |
| Расходники (дюбели, стяжки) | 1 000 | 1 000 | 0 |
| 16 000 | 28 000 | 12 000 |
Эксплуатация и проверка
После запуска сети я рекомендую раз в год проверять затяжку всех винтовых контактов в щитке и розетках. От вибраций и перепадов температур они могут ослабнуть, что вызовет искрение. Также обязательно нажимайте кнопку «Тест» на УЗО ежемесячно, чтобы убедиться в его работоспособности. Проверка изоляции кабеля с помощью мегомметра раз в два года поможет выявить скрытые повреждения до того, как случится авария.
Варианты реализации
Выбор между скрытой и открытой проводкой зависит от отделки стен. Скрытая в штробах выглядит эстетично, но требует много времени на подготовку. Открытая в кабель-каналах монтируется за часы и легко модифицируется. Я категорически запрещаю использовать алюминий — только медь. Медь обладает лучшей проводимостью и не окисляется так агрессивно, как алюминий.
| Сечение кабеля | Макс. мощность | Рекомендуемое оборудование | Автомат защиты |
|---|---|---|---|
| 1.5 мм² | ~3.5 кВт | Освещение, мелкие приборы | 10А |
| 2.5 мм² | ~5.5 кВт | Перфоратор, болгарка, пылесос | 16А |
| 4.0 мм² | ~7.5 кВт | Мощные станки, обогреватели | 25А |
| 6.0 мм² | ~10 кВт | Вводной кабель в гараж | 32А |
Ответы на частые вопросы
Я заметил, что установка розеток на высоте 1 метра от пола спасает их от случайных брызг при уборке. Вот ответы на самые популярные вопросы:
Какой кабель лучше выбрать для гаража?
Однозначно ВВГнг-LS. Он медный, не поддерживает горение и имеет низкое дымовыделение.
Обязательно ли использовать гофру?
Да, она защищает кабель от механических повреждений и воздействия влаги в бетонных стенах.
Как выбрать IP для розеток в сыром помещении?
Минимум IP44, но для зон с высокой влажностью лучше брать IP54 или IP65.
Нужен ли отдельный автомат на свет?
Обязательно. Если замкнет розетку, свет останется работать, и вы сможете безопасно устранить проблему.
Что делать, если в гараже очень сыро?
Установить принудительную вентиляцию и использовать только оборудование класса IP65.
Как проверить заземление?
С помощью мультиметра или специального прибора — заземлителя, измеряя сопротивление контура.
Какой сечение провода выбрать для электроинструмента?
Для стандартных розеток используйте 2.5 мм², этого достаточно для большинства инструментов.
Меры безопасности: При работе с электричеством всегда используйте диэлектрические перчатки и защитные очки. Перед началом монтажа полностью обесточьте вводной щит и повесьте предупреждающую табличку. При сверлении стен используйте респиратор, чтобы не вдыхать бетонную пыль. Никогда не работайте с электроинструментом в сырой одежде или босиком на влажном полу.
