Прокладка электрики в новом доме начинается с выбора способа защиты кабеля. Использование защитной оболочки увеличивает смету на материалы примерно на 15-20%, но сокращает время на возможную замену проводов в будущем в несколько раз. Проводка в гофре: за и против, плюсы и минусы монтажа с экспертным разбором помогут определиться с оптимальным вариантом. Разберемся, как реализовать эту задачу технически грамотно.
Основы использования гофрированных труб
Гофрированная труба представляет собой гибкий кожух из полимерного материала. Она служит защитным экраном для кабеля, предохраняя его от механических повреждений и воздействия внешней среды. Основные типы труб делятся на ПВХ (поливинилхлорид) и ПНД (полиэтилен низкого давления). Потребность в таких оболочках возникла из-за необходимости упростить замену линий без разрушения отделки, а также для повышения пожарной безопасности в горючих конструкциях.
Технические параметры материалов

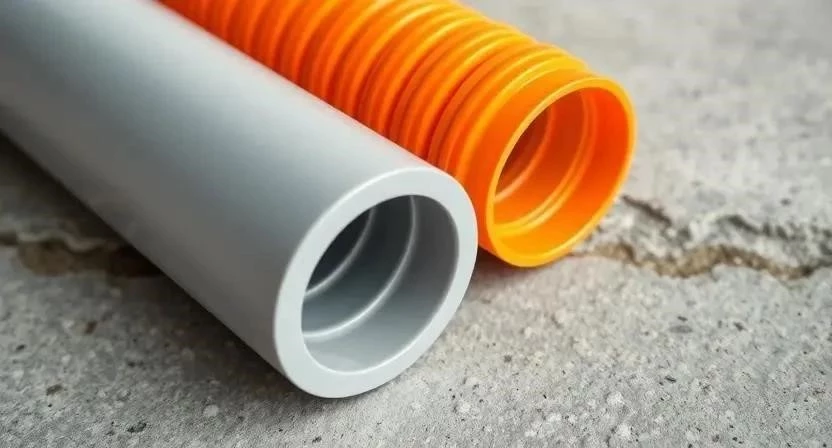

Выбор между ПВХ и ПНД зависит от места установки. ПВХ-гофра лучше подходит для внутренних работ, так как она не поддерживает горение. ПНД-труба гораздо прочнее и устойчивее к перепадам температур, поэтому её выбирают для укладки в бетон или в землю. Я всегда советую проверять класс горючести, чтобы избежать проблем с пожарным надзором.
| Характеристика | Гофра ПВХ | Гофра ПНД |
|---|---|---|
| Температурный режим | от -60 до +90 °C | от -60 до +90 °C (более стабильна) |
| Класс горючести | Самозатухающая | Горючая (требует внимания) |
| Механическая прочность | Средняя | Высокая |
| Стойкость к химии | Средняя | Высокая |
| Основное применение | Стены, потолки (внутри) | Стяжка, улица, бетон |
Процесс укладки кабеля в защитную оболочку
Монтаж требует четкой последовательности. Сначала я размечаю трассы на стенах, стараясь избегать лишних изгибов, чтобы кабель позже проскользнул без усилий. Штробление под гофру делается шире, чем под обычный провод, чтобы труба плотно легла в паз и не выпирала наружу.
Необходимые материалы:
- Кабель ВВГнг-LS (сечением 2.5 мм² для розеток и 1.5 мм² для света)
- Гофрированная труба (ПВХ или ПНД)
- Монтажные клипсы для гофры
- Пластиковые стяжки (хомуты)
- Распределительные коробки
- Дюбель-гвозди 6х40 мм
- Изолента или термоусадка
- Монтажная пена (для заполнения крупных пустот)
Инструменты для работы:
- Перфоратор с appropriate насадками
- Строительный пылесос
- Строительный уровень
- Стриппер для зачистки кабеля
- Электролобзик или штроборез
- Рулетка и маркер
- Отвертки и пассатижи
Технология выполнения работ:
- Разметка трасс и определение мест установки розеток (30-60 мин).
- Штробление стен перфоратором с использованием пылесоса (2-4 часа).
- Очистка штроб от строительного мусора и пыли (30 мин).
- Грунтование поверхности для лучшей адгезии штукатурки (1 час).
- Монтаж гофры в штробы с помощью клипс через каждые 50 см (2 часа).
- Установка распределительных коробок и их фиксация (1 час).
- Затяжка кабеля ВВГнг внутрь гофры с помощью стальной протяжки (1-2 часа).
- Зачистка концов кабеля и подключение к автоматическим выключателям (2 часа).
- Проверка целостности изоляции с помощью мультиметра (30 мин).
- Заделка штроб гипсовой или цементной смесью (3-5 часов).
Важный нюанс: при работе в гипсокартоне я использую пластиковые хомуты, закрепляя гофру к профилям. В бетонных перекрытиях гофра ПНД закладывается до заливки стяжки. Температура в помещении при монтаже должна быть не ниже +5 °C, иначе пластик становится хрупким и может треснуть при изгибе.
Однажды я столкнулся с проблемой, когда решил протащить кабель через слишком узкую гофру на дистанции 12 метров. В итоге провод заклинило в середине из-за резкого поворота. Пришлось всё демонтировать и переделывать. Теперь я всегда закладываю запас по диаметру.
| Количество кабелей | Сечение кабеля | Рекомендуемый диаметр гофры | Применение |
|---|---|---|---|
| 1 кабель | 3х1.5 мм² | 16 мм | Освещение |
| 1 кабель | 3х2.5 мм² | 20 мм | Розетки |
| 2 кабеля | 3х2.5 мм² | 25 мм | Силовые линии |
| 3 кабеля | 3х2.5 мм² | 32 мм | Магистрали |
| 4+ кабеля | Разное | 40 мм и более | Главные стояки |
Меры безопасности: обязательно используйте респиратор при штроблении бетонных стен, чтобы не дышать бетонной пылью. Работайте в защитных очках. Перед началом демонтажа старой проводки убедитесь, что питание в электрощите полностью отключено.
Долговечность и эксплуатация системы
Защитный кожух эффективно решает проблему грызунов, которые часто перегрызают незащищенную изоляцию в загородных домах. Влагостойкость ПНД-труб позволяет прокладывать линии в сырых подвалах без риска короткого замыкания. Главный плюс эксплуатации — возможность заменить сгоревший или поврежденный кабель, просто вытянув его из трубы, не разламывая стены.
Влияние на отделку и внешний вид
Гофра увеличивает общую толщину слоя штукатурки. Чтобы стена осталась ровной, приходится делать штробу глубже или наносить больше отделочного слоя. При открытом монтаже гофра выглядит менее эстетично, чем кабель в кабель-канале, но она позволяет обходить углы без резких заломов. Я рекомендую использовать гофру в цвет стен, если монтаж остается открытым.
Финансовые расчеты и стоимость
Затраты на монтаж в гофре выше из-за стоимости самой трубы и дополнительных крепежных элементов. Однако трудозатраты на укладку самого кабеля снижаются, так как он затягивается одним движением.
Я сэкономил одному клиенту около 7 000 рублей, оптимизировав маршруты прокладки гофры и сократив общий метраж труб без потери функциональности.
| Статья расходов | Своими руками (за метр) | С мастером (за метр) | Экономия |
|---|---|---|---|
| Материалы (гофра + клипсы) | 40-80 руб. | 40-80 руб. | 0 руб. |
| Работа по монтажу | 0 руб. | 250-500 руб. | 250-500 руб. |
| 40-80 руб. | 290-580 руб. | 250-500 руб. |
Сравнение методов прокладки
Многие спорят, стоит ли переплачивать за гофру. Для понимания разницы я составил таблицу, где сравнил классический метод и монтаж в оболочке.
| Критерий | Монтаж в гофре | Прямая прокладка (в штробе) |
|---|---|---|
| Защита от повреждений | Высокая | Низкая |
| Замена кабеля | Легко (без демонтажа) | Сложно (только со штроблением) |
| Пожаробезопасность | Повышена (при ПВХ) | Зависит только от кабеля |
| Скорость монтажа | Средняя | Высокая |
| Стоимость материалов | Выше | Ниже |
| Толщина отделки | Требуется больше штукатурки | Минимальный слой |
Рекомендации по выбору способа монтажа
Существуют ситуации, когда использование гофры является обязательным требованием норм ПУЭ и ГОСТ. В деревянных домах кабель должен быть строго в негорючей оболочке для предотвращения возгорания. Также гофра необходима при прокладке по бетонным потолкам или в стяжке пола, где механическое давление на провод максимально.
Можно обойтись без неё в следующих случаях:
- Прокладка в кирпичных стенах под глубокую штукатурку (при использовании кабеля ВВГнг-LS).
- Монтаж в специализированных кабель-каналах.
- Краткосрочные временные линии электропередач.
- Укладка в металлические трубы.
- Монтаж в пустотах перегородок из пеноблоков (при отсутствии риска повреждения).
- Прокладка по поверхности в технических помещениях.
- Использование бронированного кабеля.
Мнения экспертов и разбор ошибок
Опытные электрики рекомендуют не делать слишком длинных участков гофры без распределительных коробок. Если длина линии превышает 10-15 метров, затянуть кабель станет очень сложно. Я видел случай, когда «мастер» использовал обычную ПНД-гофру в деревянном доме — это грубейшее нарушение, так как ПНД горит и выделяет токсичный дым.
Типичные ошибки новичков:
- Использование слишком узкого диаметра трубы.
- Резкие углы изгиба (менее 5 см радиуса), что приводит к заклиниванию провода.
- Отсутствие фиксации гофры клипсами (труба «гуляет» в штробе).
- Прокладка гофры параллельно с газовыми трубами без разделителя.
- Заполнение одной трубы слишком большим количеством кабелей (более 40% внутреннего объема).
Ответы на частые вопросы
Можно ли использовать гофру в стяжке?
Да, но только ПНД. ПВХ-гофра может деформироваться под весом бетона или со временем стать хрупкой из-за химических реакций с цементом.
Как правильно выбрать диаметр?
Суммируйте внешний диаметр всех кабелей, которые пойдут в трубе, и прибавьте 30-50% свободного пространства для легкого протягивания.
Нужно ли заземлять гофру?
Нет, пластиковая гофра является диэлектриком. Заземляется только сам кабель (третья жила), который находится внутри.
Что делать, если кабель заклинило при протяжке?
Не тяните с силой, иначе порвете изоляцию. Попробуйте аккуратно протолкнуть кабель с другого конца или использовать специальную силиконовую смазку для кабелей.
