Прокладка электропроводки на большие расстояния всегда приводит к потере вольт. Ошибки в расчетах могут вызвать перегрев кабеля или сбои в работе дорогостоящего оборудования, что потребует полной замены линии стоимостью от 15 000 рублей. Расчет падения напряжения в кабеле позволяет точно подобрать сечение провода и избежать аварий. Это гарантирует стабильную работу техники.
Факторы, влияющие на стоимость и потери
Потери мощности зависят от физических свойств проводника и условий эксплуатации. Я однажды столкнулся с тем, что мощный насос в конце участка просто не стартовал из-за слишком тонкого провода, хотя по току он проходил. Главная причина здесь — сопротивление, которое растет вместе с длиной линии.
На итоговый результат и бюджет влияют следующие параметры:
- Материал жилы (медь или алюминий)
- Сечение провода в квадратных миллиметрах
- Общая длина линии в одну сторону
- Величина электрической нагрузки в кВт
- Сила тока в амперах
- Температура окружающей среды и кабеля
- Тип изоляции и способ прокладки
- Количество фаз в сети

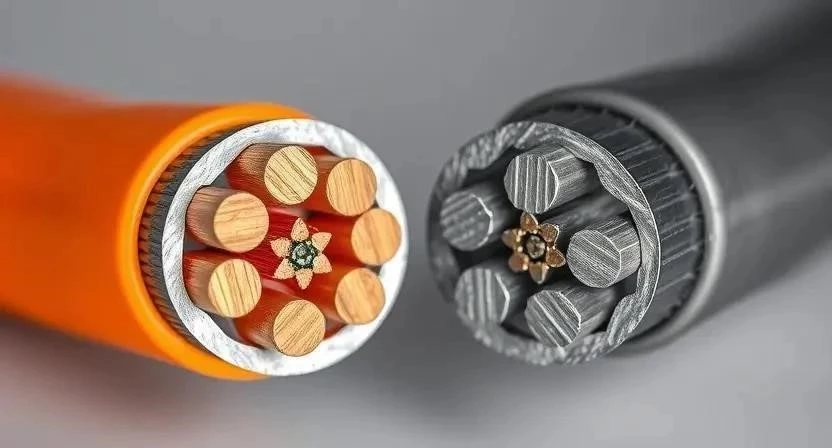

Медь проводит ток лучше, но стоит значительно дороже. Алюминий дешевле, однако требует большего сечения для достижения тех же показателей, что увеличивает затраты на монтаж и крепления.
Алгоритм и формулы расчета падения напряжения
Для определения потерь используют базовые формулы электротехники. Расчет зависит от того, какая сеть используется — однофазная (220В) или трехфазная (380В). В однофазной сети ток идет по фазе и возвращается по нулю, поэтому длина провода в формуле фактически удваивается.
Формула для однофазной сети:
ΔU = (2 * L * I * ρ) / S
Формула для трехфазной сети:
ΔU = (√3 * L * I * ρ) / S
Где:
ΔU — падение напряжения (В);
L — длина кабеля (м);
I — сила тока (А);
ρ (ро) — удельное сопротивление материала (Оммм²/м);
S — сечение жилы (мм²).
Я рекомендую придерживаться следующего порядка действий:
- Определите общую мощность всех потребителей в киловаттах.
- Вычислите силу тока (I = P / (U cosφ)).
- Измерьте точное расстояние от щитка до самого дальнего прибора.
- Выберите материал кабеля и найдите его удельное сопротивление.
- Подберите предварительное сечение провода исходя из допустимого тока.
- Подставьте все значения в формулу для расчета потерь в вольтах.
- Переведите результат в проценты (ΔU / U * 100%) и сравните с нормой ПУЭ.
Выбор и стоимость материалов
Чтобы минимизировать потери, нужно увеличивать сечение жилы. Всегда советую брать медь для внутренних сетей и ответственных линий, даже если бюджет поджимает — это избавляет от проблем с окислением контактов через пару лет. Алюминий допустим только для магистральных линий большого сечения.
Таблица 1. Удельное сопротивление материалов
| Материал | Удельное сопротивление (ρ), Ом*мм²/м | Проводимость | Особенности |
|---|---|---|---|
| Медь (чистая) | 0,0175 | Высокая | Гибкость, долговечность |
| Алюминий | 0,028 | Средняя | Легкость, низкая цена |
| Сталь | 0,17 | Низкая | Высокая прочность |
| Сплавы меди | 0,018 — 0,02 | Высокая | Спецназначение |
| Сплавы алюминия | 0,029 — 0,03 | Средняя | Повышенная стойкость |
Таблица 2. Сравнение стоимости кабеля за 1 метр (примерные цены)
| Сечение (мм²) | Медь (ВВГнг), руб/м | Алюминий (СИП), руб/м | Разница в цене |
|---|---|---|---|
| 1,5 | 65 | 30 | 2,1 раза |
| 2,5 | 90 | 45 | 2,0 раза |
| 4,0 | 130 | 60 | 2,1 раза |
| 6,0 | 180 | 80 | 2,2 раза |
| 10,0 | 280 | 110 | 2,5 раза |
Покупать кабель лучше в специализированных электротехнических магазинах или у официальных дистрибьюторов. Остерегайтесь слишком дешевых вариантов — там часто занижено сечение жилы (ТУ вместо ГОСТ), что приведет к еще большему падению напряжения.
Стоимость работ по монтажу
Цена прокладки длинных линий зависит от сложности трассы. Если нужно рыть траншею или сверлить бетонные перекрытия, стоимость вырастет. В регионах расценки могут отличаться, но общие принципы остаются прежними.
Таблица 3. Примерная смета на прокладку линии
| Вид работ | Единица | Цена (Эконом), руб | Цена (Премиум), руб | |
|---|---|---|---|---|
| Рытье траншеи (вручную) | метр | 200 | 400 | 20 000 — 40 000 |
| Прокладка кабеля в гофре | метр | 100 | 250 | 10 000 — 25 000 |
| Монтаж распределительного щита | шт | 3 000 | 8 000 | 3 000 — 8 000 |
| Подключение оборудования | точка | 500 | 1 500 | 500 — 1 500 |
| Тестирование линии вольтметром | услуга | 1 000 | 3 000 | 1 000 — 3 000 |
Дополнительные расходы
Помимо самого кабеля и работы мастера, всегда закладывайте бюджет на расходные материалы. Без них качественный монтаж невозможен. Сам часто замечал, что новички забывают купить мелочевку, и в итоге приходится ехать в магазин трижды за день.
Обязательный перечень дополнительных затрат:
- Кабель-каналы или ПНД-трубы для защиты
- Гофрированная труба (ПВХ или ПНД)
- Монтажные стяжки и клипсы
- Доставка материалов на объект
- Аренда мини-экскаватора для глубоких траншей
- Распределительные коробки с степенью защиты IP65
- Термоусадочные трубки для изоляции стыков
Примеры расчетов для разных условий
Рассмотрим конкретные кейсы. Допустим, нам нужно запитать беседку или гараж. Когда тянул линию на 150 метров к гаражу, специально взял сечение на шаг больше расчетного, и теперь даже при пиковой нагрузке лампочки не моргают.
Таблица 4. Расчет потерь напряжения при нагрузке 3 кВт (220В, медь)
| Длина линии (м) | Сечение (мм²) | Падение (В) | Падение (%) | Вердикт |
|---|---|---|---|---|
| 50 | 2,5 | 5,4 | 2,4% | Норма |
| 100 | 2,5 | 10,8 | 4,9% | На пределе |
| 100 | 4,0 | 6,7 | 3,0% | Хорошо |
| 200 | 4,0 | 13,4 | 6,1% | Высоко (заменить) |
| 200 | 6,0 | 8,9 | 4,0% | Норма |
Как сэкономить и оптимизировать систему
Снизить потери можно не только за счет покупки самого толстого кабеля. Существуют инженерные хитрости, которые позволяют оптимизировать расходы без потери качества электроснабжения.
Эффективные способы оптимизации:
- Увеличьте сечение кабеля только на магистральном участке.
- Перенесите распределительный щиток ближе к мощным потребителям.
- Используйте кабели строго по ГОСТу, чтобы реальное сечение совпадало с заявленным.
- В трехфазных сетях равномерно распределите нагрузку по фазам.
- Установите стабилизатор напряжения на стороне потребителя, если падение неизбежно.
Меры безопасности при электромонтаже
Работа с электричеством опасна для жизни. Никогда не пренебрегайте защитой. Я рекомендую использовать только сертифицированный инструмент с диэлектрическими ручками.
Основные правила:
- Используйте защитные перчатки и очки при подготовке кабеля.
- Обязательно обесточьте линию перед началом любых работ и повесьте предупреждающую табличку.
- При работе с химией (герметики, очистители) обеспечьте проветривание.
- Соблюдайте нормы глубины заложения кабеля в земле (не менее 70 см) для защиты от механических повреждений.

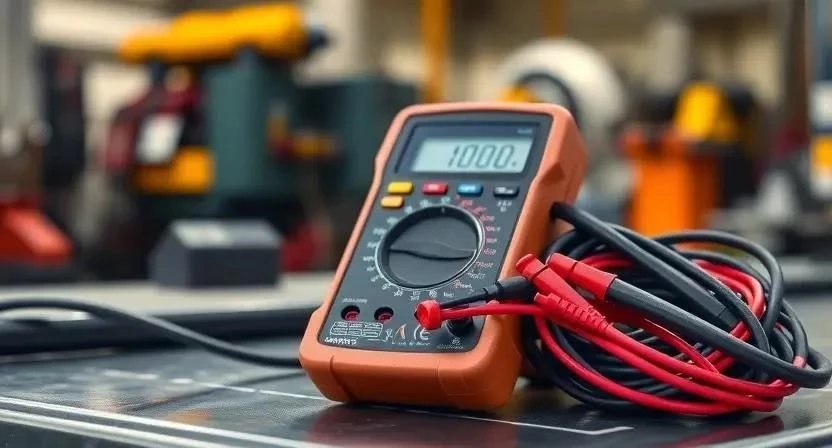

- Используйте вольтметр для проверки отсутствия напряжения перед касанием жил.
FAQ: Часто задаваемые вопросы
Какое допустимое падение напряжения по ПУЭ?
Обычно для бытовых сетей допустимая потеря составляет 5%. Если падение больше, техника может начать работать нестабильно или выйти из строя.
Можно ли использовать алюминий вместо меди для экономии?
Можно, но только при увеличении сечения примерно в 1,5 раза. Также важно использовать специальные переходные клеммы, так как медь и алюминий нельзя скручивать напрямую из-за электрохимической коррозии.
Как влияет температура на падение напряжения?
При нагреве сопротивление металла растет. Это значит, что летом в перегретом кабеле падение напряжения будет выше, чем зимой.
Что будет, если проигнорировать расчет и поставить тонкий кабель?
Провод начнет греться, изоляция со временем станет хрупкой и может произойти короткое замыкание. Также оборудование (например, холодильник) может сгореть из-за заниженного напряжения на входе.
Нужен ли расчет для коротких линий до 10 метров?
Для стандартных бытовых нагрузок при сечении 2,5 мм² потери будут незначительными, но для мощных приборов (электроплиты, котлы) расчет все равно желателен.
Как влияет заземление на падение напряжения?
Заземление не влияет на падение напряжения в рабочей фазе, но оно критически важно для безопасности человека при пробое изоляции.
Поможет ли установка конденсаторов снизить потери?
В промышленных трехфазных сетях компенсация реактивной мощности помогает снизить ток и, соответственно, падение напряжения, но в обычном доме это практически бесполезно.
