Схема электропроводки квартиры: как составить правильно и безопасно

Проектирование электрики начинается с детального анализа потребностей каждой комнаты. Создание качественного плана занимает от 2 до 5 дней и позволяет избежать переделок, стоимость которых может вырасти в два раза при обнаружении ошибок в конце ремонта. Схема электропроводки квартиры: как составить правильно и безопасно — это главный документ, который определяет надежность всей системы питания. Грамотный подход исключает перегрузку сети и короткие замыкания.

Основы проектирования перед стартом

Работа над электрикой требует базовых знаний правил устройства электроустановок (ПУЭ). Сложность проекта зависит от количества техники и перепланировки. Я рекомендую приступать к чертежам строго до начала отделочных работ, чтобы штробы не повредили уже готовые поверхности. Важно понимать, что любая ошибка в расчетах может привести к оплавлению изоляции кабеля.

Подбор необходимых материалов

Для создания схемы и последующего монтажа потребуется определенный набор комплектующих. Я считаю, что экономить на кабеле нельзя, поэтому использую только медный провод с индексом нг-LS (не поддерживающий горение, с низким дымовыделением).

• Кабель ВВГнг-LS сечением 2.5 мм² для розеток.
• Кабель ВВГнг-LS сечением 1.5 мм² для освещения.
• Подрозетники для гипсокартона или бетона.
• Автоматические выключатели подходящего номинала.
• Устройства защитного отключения (УЗО) или дифавтоматы.

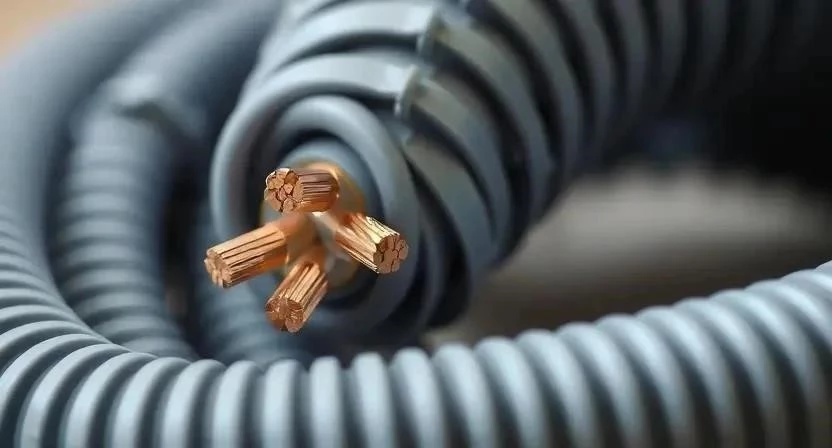

• Гофрированная труба ПВХ для защиты линий.
• Распределительные коробки.
• DIN-рейка и шины для электрощита.

Примерный расчет материалов для типовой однокомнатной квартиры:

Инструментарий для разметки и работ

Правильный инструмент ускоряет процесс и гарантирует точность линий. Без качественного уровня розетки могут оказаться кривыми, что сразу бросается в глаза после покраски стен.

• Рулетка с фиксатором для точных замеров.
• Лазерный или пузырьковый уровень.
• Карандаш или маркер для разметки.
• Перфоратор с набором буров.
• Стриппер для быстрой зачистки изоляции.

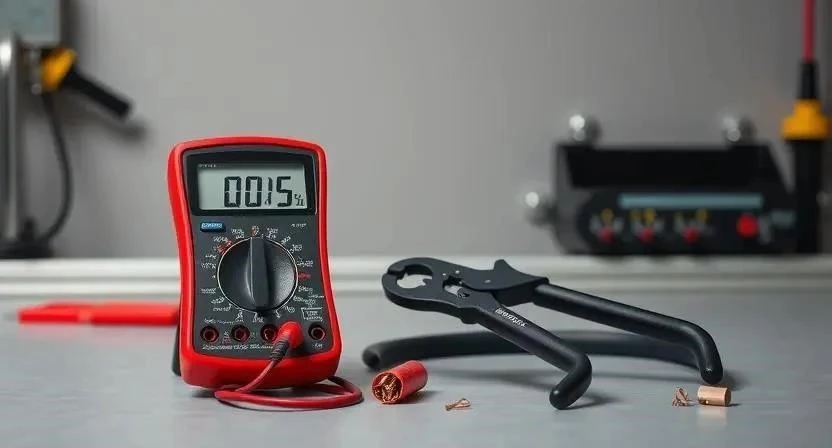

• Мультиметр для проверки целостности цепей.
• Набор диэлектрических отверток.

Организация пространства в помещении

Сначала нужно определить функциональные зоны. Я всегда начинаю с расстановки мебели на плане: где будет стоять диван, кухонный гарнитур или рабочий стол. Это позволяет точно определить точки питания. Из комнат выносятся все лишние предметы, а пол застилается плотной пленкой или оргалитом для защиты от строительного мусора.

Подготовка стен к разметке

Поверхности очищаются от старых обоев и отслаивающейся краски. Я заметил, что старый слой штукатурки часто скрывает трещины, которые могут помешать штроблению. После очистки проверяется общая геометрия стен. Размечаются основные магистрали, по которым пойдет кабель от щитка к комнатам. Важно убедиться, что стены готовы к механическому воздействию и не рассыпаются.

Пошаговый алгоритм составления схемы

Процесс проектирования требует последовательности. Я столкнулся с тем, что пропуск даже одного этапа ведет к переделке всей схемы в конце.

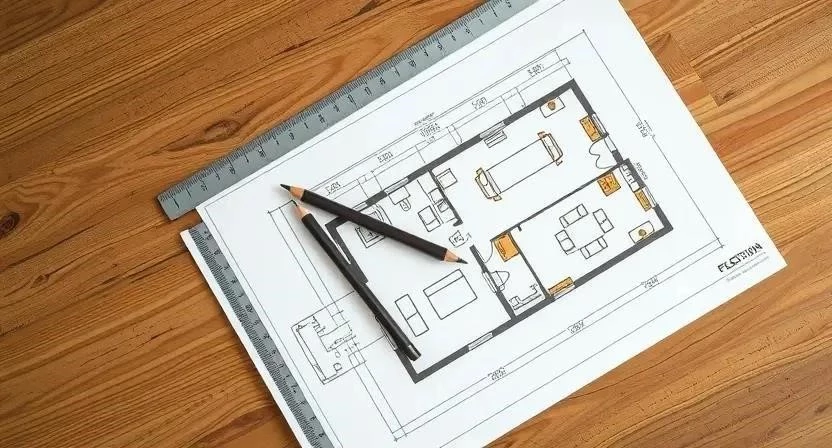

1. Составление плана квартиры в масштабе (1:50 или 1:100). Время: 2 часа.
2. Определение точек потребления: розетки, выключатели, светильники. Время: 3 часа.
3. Расчет суммарной мощности всех приборов по каждой комнате. Время: 2 часа.
4. Разделение сети на группы: свет, розетки, мощные приборы (плита, кондиционер). Время: 2 часа.
5. Выбор сечения кабеля (1.5 мм² для света, 2.5 мм² для розеток). Время: 1 час.
6. Проектирование трасс прокладки кабеля строго вертикально и горизонтально. Время: 3 часа.
7. Размещение распределительных коробок в доступных местах (обычно над выключателями). Время: 2 часа.

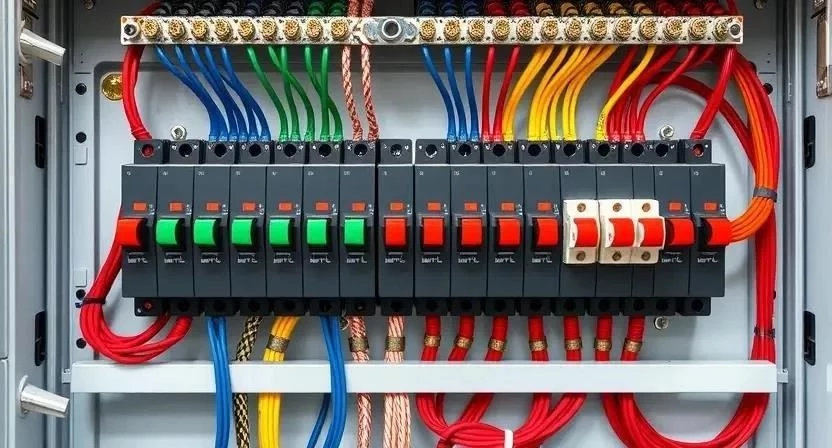

8. Проектирование щита: подбор номиналов автоматов и УЗО. Время: 3 часа.
9. Отрисовка однолинейной схемы для понимания структуры сети. Время: 2 часа.
10. Проверка всей схемы на соответствие нормам ПУЭ. Время: 1 час.
11. Финализация чертежа и создание копий для монтажа. Время: 1 час.

Однажды я забыл учесть глубину встроенного холодильника, и розетка оказалась прямо за задней стенкой прибора. Теперь я всегда закладываю запас в 10-15 см от края мебели.

Технические нюансы и нормы

При монтаже важно соблюдать температурный режим — слишком холодный кабель становится хрупким и может треснуть при изгибе. Радиус изгиба провода не должен быть меньше 5-6 его диаметров, чтобы не повредить жилу. Высота установки розеток обычно составляет 30 см от пола, выключателей — 90 см, а розеток над столешницей — 110 см.

Я всегда использую лазерный уровень для разметки линий, иначе провода в стенах будут идти «волнами», что затруднит последующий монтаж или демонтаж. Все материалы должны быть совместимы по температурному расширению.

Типичные ошибки новичков

Многие пытаются сэкономить, что приводит к опасным ситуациям. Я рекомендую избегать следующих просчетов:

1. Отсутствие заземления в старых домах при установке новых розеток.
2. Перегрузка одной линии (подключение всей кухни на один автомат).
3. Установка автомата на 25А на кабель сечением 2.5 мм² (риск пожара).
4. Недостаток розеток, что ведет к бесконечному использованию удлинителей.
5. Отсутствие маркировки проводов в щитке и коробках.

Расчет стоимости и экономия

Затраты складываются из стоимости материалов и оплаты труда. Самостоятельное проектирование позволяет сэкономить около 10-15 тысяч рублей, но требует времени на изучение норм.

Я сэкономил около 15 000 рублей, начертив схему сам, но потратил на это два дополнительных выходных, изучая техническую литературу.

Эксплуатация после монтажа

После завершения работ все провода в щитке обязательно маркируются бирками. Исполнительную схему (фактический план того, как легли провода) нужно сохранить в цифровом и бумажном виде. Это спасет вас от того, чтобы просверлить кабель при навешивании полки. Раз в год я рекомендую проверять затяжку контактов в автоматах, так как от вибраций и нагрева они могут ослабнуть.

Варианты реализации проекта

Для простых квартир достаточно ручного чертежа на миллиметровке. Для сложных проектов я советую использовать AutoCAD или Visio — там проще вносить правки. Что касается способа прокладки, скрытая проводка в штробах выглядит эстетично, но требует грязных работ. Открытая проводка в кабель-каналах или ретро-проводка на изоляторах монтируется быстрее и легче в обслуживании.

Ответы на частые вопросы

Какое сечение кабеля выбрать для розеток?
Стандарт — 2.5 мм². Это обеспечивает безопасную передачу тока до 3.5-4 кВт.

Сколько розеток нужно на одну комнату?
Минимум 3-4, но лучше заложить с запасом 20-30% от текущих потребностей.

Можно ли объединить свет и розетки в одну линию?
Нет, это грубое нарушение ПУЭ. При выбитом автомате розеток вы останетесь в темноте.

Что такое УЗО и зачем оно нужно?
Устройство защитного отключения отключает питание при утечке тока, спасая человека от удара током.

Как выбрать автомат для кондиционера?
Обычно ставится отдельный автомат на 16А с сечением кабеля 2.5 мм².

Где лучше располагать электрощит?
В доступном месте, обычно в прихожей, чтобы к нему можно было подойти без препятствий.

Нужно ли заземлять все приборы?
Да, заземление необходимо для всех приборов с металлическим корпусом для безопасности.

Как проверить схему перед монтажом?
Сравните план с расстановкой мебели и проверьте соответствие номиналов автоматов сечению кабеля.

Меры безопасности: При работе с электрикой всегда используйте диэлектрические перчатки и очки. Перед любым вмешательством в сеть полностью обесточивайте квартиру. Работа с электроинструментом требует использования респиратора при штроблении стен. Никогда не соединяйте провода скруткой — используйте только клеммники, пайку или сварку.
