Установка зарядной станции для электромобиля

Установка зарядной станции требует точного расчета выделенной мощности и строгого соблюдения норм электробезопасности. Ошибка в сечении кабеля или отсутствие заземления может привести к выходу из строя дорогостоящего аккумулятора авто или даже к пожару. В среднем монтаж занимает от одного до двух рабочих дней, а стоимость материалов для стандартной трассы начинается от 10 000 рублей. Правильная проводка для зарядки электромобиля гарантирует стабильный ток и безопасность всего дома.

Что учесть перед началом работ

Первым делом я проверяю, сколько киловатт выделено на дом. Если лимит ограничен, установка мощной станции на 7 кВт или 11 кВт может привести к постоянному срабатыванию общего автомата при включении чайника или стиральной машины. Для работы потребуются базовые навыки электромонтажа: умение работать с щитком, понимание принципов фазы и нуля. Монтаж лучше проводить в сухое время года, если часть трассы проходит по улице или в неотапливаемом гараже, чтобы избежать попадания влаги в штробы и коробки.

Комплектация и подбор материалов

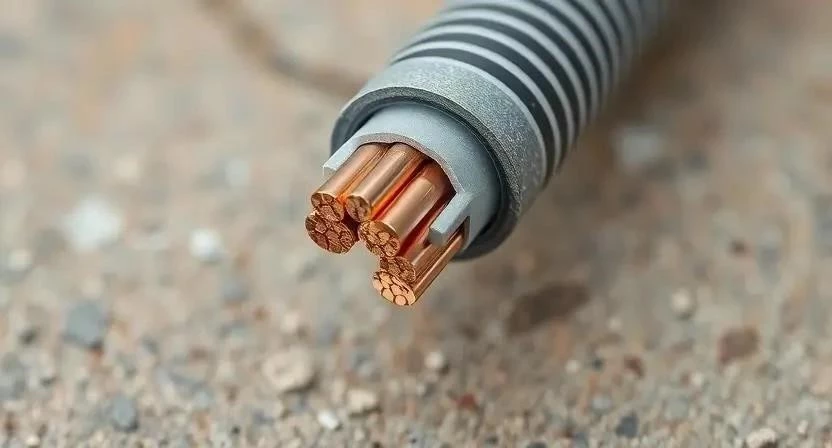

Для надежной работы системы я использую только медный провод с негорючей изоляцией. Основным вариантом является кабель ВВГнг-Ls, так как он не распространяет горение и имеет низкое дымовыделение. Для защиты линии обязательно ставится УЗО (устройство защитного отключения) и автоматический выключатель соответствующего номинала.

• Кабель ВВГнг-Ls (сечение зависит от мощности) — 15-20 метров.
• Автоматический выключатель (16А, 25А или 32А) — 1 шт.
• УЗО или дифференциальный автомат (тип A или B) — 1 шт.
• Гофрированная труба ПВХ или ПНД (диаметр 20-25 мм) — по длине трассы.
• Монтажные коробки из ударопрочного пластика — 2-3 шт.
• Клеммники WAGO или наконечники НШВИ — 1 комплект.
• Силовая розетка (если станция не подключается напрямую) — 1 шт.
• Дюбель-хомуты для крепления гофры — 50-100 шт.

Расход материалов рассчитывается по формуле: длина трассы от щитка до станции плюс запас 10% на изгибы и подключения. Ниже приведена таблица подбора кабеля.

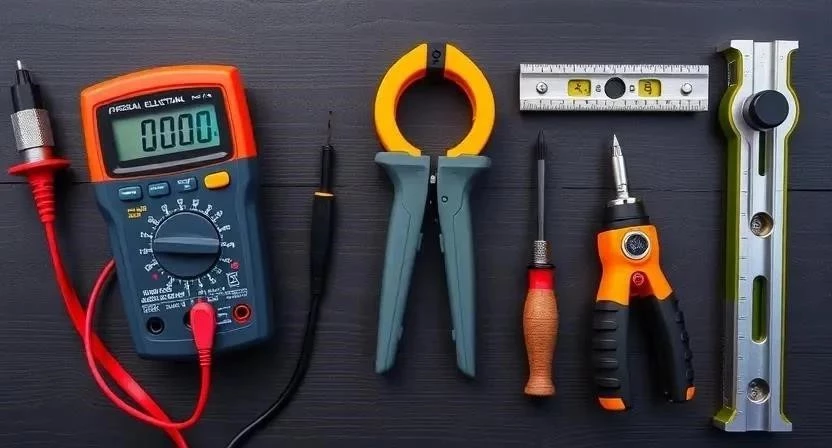

Инструментарий для монтажа

Качественный инструмент сокращает время работы и исключает повреждение изоляции. Я всегда использую стриппер для зачистки жил, так как обычный нож часто надрезает медь, что в будущем приводит к перегреву в месте зажима.

• Перфоратор с бурами 6 и 8 мм — для отверстий и штроб.
• Стриппер (инструмент для снятия изоляции) — для аккуратной зачистки.
• Мультиметр — проверка напряжения и прозвонка цепи.
• Набор отверток (крестовые и плоские) с диэлектрическими ручками.
• Строительный уровень — для ровной установки станции.
• Пассатижи и кусачки — для резки и загиба проводов.
• Кримппер (пресс-клещи) — для обжима наконечников НШВИ.

Организация пространства под станцию

Выбор места зависит от расположения порта зарядки в автомобиле. Я рекомендую устанавливать станцию на высоте 1.2-1.5 метра от пола, чтобы кабель не лежал на земле и не перетирался. Стены и пол в зоне работы закрываю плотной пленкой, чтобы бетонная пыль от штробления не осела на мебели. Важно обеспечить свободный доступ к электрощитку и убедиться, что путь кабеля не пересекает горячие трубы отопления.

Подготовка поверхности и трассы

Прокладываю трассу максимально коротким путем. Сначала размечаю линию с помощью уровня и карандаша. Штробление стен выполняю перфоратором с пылесосом, чтобы не засыпать весь гараж. После этого тщательно очищаю пазы от мусора и пыли. Если планирую заделывать штробы штукатуркой, обязательно наношу грунтовку валиком в два слоя с интервалом 2 часа — второй слой перпендикулярно первому. Это обеспечит качественную адгезию и предотвратит появление трещин на отделке.

Технология монтажа по шагам

Процесс установки требует последовательности. Однажды я пытался сэкономить и взял кабель сечением 2.5 мм² для мощной станции. Через два часа зарядки изоляция стала мягкой от перегрева. Сразу заменил на 6 мм², чтобы избежать пожара. Теперь работаю строго по инструкции.

1. Расчет нагрузки (30 мин). Определяю общую мощность потребителей и выбираю сечение кабеля. Для 7 кВт беру ВВГнг-Ls 3х6 мм².
2. Прокладка трассы (2-3 часа). Размечаю путь от щитка до места установки станции, избегая острых углов.
3. Монтаж гофры (2 часа). Креплю гофрированную трубу дюбель-хомутами с шагом 40-50 см. Это защитит провод от механических повреждений.
4. Протяжка кабеля (1 час). Аккуратно затягиваю провод в гофру. Важно не допускать сильных перегибов, чтобы не повредить структуру меди.

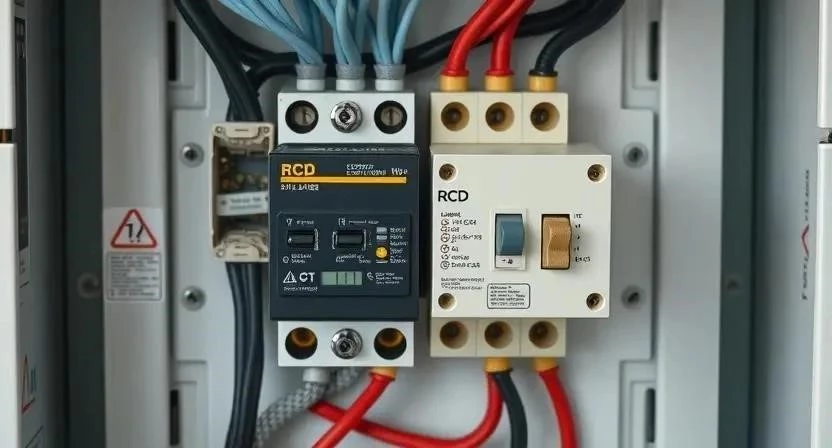

5. Установка автомата (40 мин). Монтирую автоматический выключатель в щиток. Выбираю номинал, который соответствует сечению кабеля (например, 25А для 4 мм²).
6. Монтаж УЗО (40 мин). Ставлю УЗО после автомата. Оно защитит человека от удара током при утечке. Я всегда использую тип А, так как он лучше распознает пульсирующие токи электромобилей.
7. Организация заземления (1.5 часа). Проверяю наличие заземляющего контура. Если его нет, монтирую отдельный контур из стальных уголков, так как без заземления многие станции просто не начнут зарядку.
8. Монтаж станции (1 час). Сверлю отверстия в стене, фиксирую основание зарядного модуля с помощью дюбелей и уровня.
9. Подключение проводов (1 час). Зачищаю концы кабеля, надеваю наконечники НШВИ и зажимаю их в терминалах станции. Я всегда затягиваю винты с усилием, но без фанатизма, чтобы не сорвать резьбу.
10. Проверка мультиметром (30 мин). Прозваниваю цепь на отсутствие короткого замыкания и проверяю напряжение между фазой и нулем (должно быть 220-230В).
11. Тестовое включение (20 мин). Включаю автомат, подключаю автомобиль и проверяю, пошел ли ток зарядки.
12. Контроль нагрева (1 час). Оставляю машину на зарядке и через час проверяю рукой температуру кабеля и клемм в щитке. Они должны быть едва теплыми.

Технические нюансы и условия эксплуатации

Температурный режим кабеля критичен: при постоянной нагрузке медь греется, поэтому зазоры в гофре должны быть свободными. В гаражах с высокой влажностью использую только влагостойкие монтажные коробки с классом защиты IP65. Все соединения в клеммах должны быть плотными. Я заметил, что в холодном гараже обычная ПВХ-гофра становится хрупкой и лопается при монтаже, поэтому для таких условий выбираю ПНД-трубу.

Типичные ошибки новичков

Самая опасная ошибка — использование бытовых удлинителей. Тонкий провод удлинителя не рассчитан на многочасовую нагрузку в 16А и плавится буквально за несколько часов. Также часто забывают про заземление, надеясь на «ноль», что может привести к выгоранию электроники авто. Неправильный номинал автомата (слишком большой) не защитит кабель от перегрева, а слишком маленький будет постоянно выбивать. Исправляется это только полной заменой оборудования на соответствующее ГОСТу.

Расчет стоимости монтажа

Цена зависит от длины трассы и выбранного оборудования. Я всегда рекомендую закладывать бюджет с запасом 15% на расходники. Сравнение стоимости самостоятельной работы и найма профи приведено в таблице.

Экономия при самостоятельном монтаже составляет около 8 000 рублей, но это требует наличия инструмента и знаний. Я использовал наконечники НШВИ для многожильного провода, так как без них контакт в автомате со временем ослабевает и начинает искрить.

Правила ухода и эксплуатации

Раз в полгода я рекомендую проверять затяжку всех винтовых соединений в щитке и в самой станции. От вибраций и температурных расширений контакты могут ослабнуть. Станцию нужно очищать от пыли и паутины с помощью сжатого воздуха, чтобы избежать перегрева платы управления. Срок службы качественного кабеля ВВГнг-Ls составляет до 30 лет, если он защищен гофрой и не подвергается механическим ударам.

Альтернативные решения

Если нет возможности штробить стены, можно использовать открытую прокладку в кабель-каналах. Для тех, кто не хочет ставить стационарную станцию, существуют переносные зарядные устройства, но они медленнее и требуют качественной розетки. При выборе кабеля часто сравнивают NYM и ВВГнг-Ls. Я предпочитаю ВВГнг-Ls, так как он более устойчив к воздействию внешней среды в российских условиях и дешевле при аналогичных характеристиках.

Ответы на частые вопросы

Какое сечение кабеля выбрать для 7 кВт? Оптимально 4 или 6 мм². Если трасса длиннее 20 метров, берите 6 мм², чтобы избежать падения напряжения.

Можно ли использовать обычную розетку? Только для очень медленной зарядки (до 2.3 кВт) и на короткое время. Обычные розетки не рассчитаны на многочасовую максимальную нагрузку и могут расплавиться.

Нужно ли отдельное заземление для электромобиля? Да, это обязательное требование безопасности. Без него станция может выдать ошибку и заблокировать зарядку.

Что будет, если не поставить УЗО? В случае пробоя изоляции или утечки тока на корпус авто, вас может ударить током при прикосновении к машине. УЗО мгновенно отключит питание.

Как влияет длина кабеля на скорость зарядки? Чем длиннее кабель, тем больше потери напряжения. Это не сильно снижает скорость, но увеличивает нагрев провода.

Можно ли прокладывать кабель по гипсокартону? Можно, но только в гофре или кабель-канале. Прямая укладка запрещена из-за риска повреждения кабеля при монтаже декора.

Какой автомат поставить на линию зарядки? Номинал должен соответствовать сечению кабеля и мощности станции. Для 7 кВт обычно ставят 25А.

Чем опасен перегрев проводки при зарядке? Перегрев ведет к деградации изоляции, что вызывает короткое замыкание и может привести к пожару в доме.

Безопасность при монтаже

Работа с электричеством требует предельной осторожности. Соблюдайте следующие правила:

1. Всегда отключайте вводной автомат перед началом работ в щитке.
2. Используйте диэлектрические перчатки и обувь на резиновой подошве.
3. Никогда не работайте с электрикой в сырых помещениях без специальной защиты.
4. При сверлении стен убедитесь, что в этом месте не проходят другие кабели или трубы.
5. Используйте респиратор при штроблении стен, чтобы не вдыхать бетонную пыль.
6. При работе на высоте используйте устойчивую лестницу-стремянку.
7. Проверяйте отсутствие напряжения индикаторной отверткой или мультиметром перед касанием жил.
