Организация электробезопасности в частном доме или квартире начинается с правильного подбора защитных устройств. Ошибка в выборе между УЗО и дифавтоматом может привести к выходу из строя дорогой техники или, что гораздо хуже, к поражению человека электрическим током. Монтаж качественного щитка обходится в среднем от 5 000 до 15 000 рублей за работу, а время сборки занимает от одного до трех дней. Правильный ответ на вопрос, какое устройство поставить, зависит от конкретной задачи по защите электропроводки и людей от удара током, поэтому важно понимать разницу между УЗО или дифференциальным автоматом: отличия, выбор и монтаж в доме требуют системного подхода.
Принципы работы защитных устройств
Устройство защитного отключения (УЗО) работает как очень чувствительные весы. Оно сравнивает ток, уходящий по фазному проводу, и ток, возвращающийся по нулевому. Если возникает разница (утечка), устройство мгновенно размыкает цепь. Однако УЗО абсолютно «слепо» к перегрузкам и коротким замыканиям. Если в розетку включить слишком много приборов, проводка начнет греться и плавиться, а УЗО даже не шелохнется.

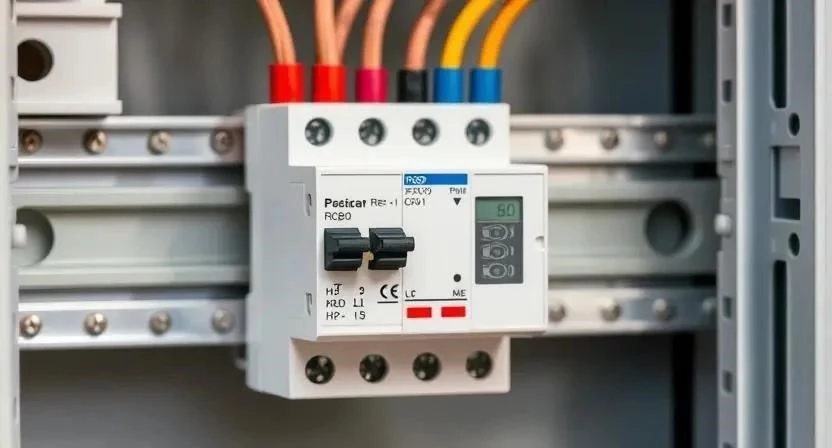

Дифференциальный автомат (АВДТ) — это гибрид. Он объединяет в одном корпусе функции УЗО и обычного автоматического выключателя. Такое устройство защищает сразу от трех бед: утечки тока, короткого замыкания и перегрузки по току. Я часто называю его «комбайном», потому что он делает всю грязную работу по защите одной линии в одиночку.
| Характеристика | УЗО | Дифференциальный автомат |
|---|---|---|
| Защита от удара током (утечки) | Есть | Есть |
| Защита от короткого замыкания | Нет | Есть |
| Защита от перегрузки сети | Нет | Есть |
| Количество модулей в щитке | Обычно 2 | Обычно 2 |
| Сложность настройки | Низкая | Средняя |
Особенности установки и подключения
Монтаж УЗО требует обязательного наличия в паре с ним обычного автоматического выключателя. Без него линия останется беззащитной перед коротким замыканием. Дифавтомат же ставится самостоятельно, что экономит место на монтажной DIN-рейке. Для корректной работы обоих устройств в доме обязательно должно быть заземление. Без него защита от утечки будет срабатывать медленнее, а в некоторых случаях — не сработает вовсе.
Я однажды монтировал щиток в старом фонде, где заземления не было совсем. Поставил УЗО, и оно начало «выбивать» при каждом включении старого холодильника из-за микроутечек на корпус. Пришлось менять проводку и делать контур заземления, иначе комфортно пользоваться техникой было невозможно.
- Полное обесточивание всего электрощита и проверка отсутствия напряжения мультиметром.
- Разметка мест установки устройств на DIN-рейке с учетом зазоров для вентиляции.
- Фиксация корпуса УЗО или дифавтомата на рейке до щелчка зажима.
- Подключение фазного провода к верхнему входному зажиму (затяжка винта с усилием 2.5 Нм).
- Подключение нулевого провода к соответствующей шине или клемме устройства.
- Подсоединение отходящей линии к нижним клеммам устройства.
- Проверка плотности всех контактов — слабый зажим приведет к нагреву и оплавлению пластика.
- Первичный запуск сети и проверка работоспособности через кнопку ТЕСТ.
Эксплуатация и проверка долговечности
Срок службы качественных модулей от ABB или Schneider Electric достигает 15-20 лет. Однако электроника может «зависнуть» или окислиться из-за влажности. Именно для этого на лицевой панели есть кнопка ТЕСТ. Она имитирует утечку тока, заставляя механизм сработать. Если при нажатии рычаг не упал вниз — устройство подлежит немедленной замене, так как оно больше не защищает вашу жизнь.
- Нажимать кнопку ТЕСТ один раз в месяц для проверки механики.
- Проверять затяжку винтовых клемм раз в год (медь «плывет», контакт ослабевает).
- Следить за отсутствием посторонних шумов (треска) при работе под нагрузкой.
- Очищать корпус от строительной пыли с помощью пылесоса, а не сжатого воздуха.
- Контролировать температуру корпуса тепловизором или рукой (не должно быть горячим).
- Следить за тем, чтобы в щитке не скапливался конденсат.
- Проверять соответствие фактической нагрузки номинальному току устройства.
- Своевременно заменять устройства при появлении желтизны на пластике корпуса.

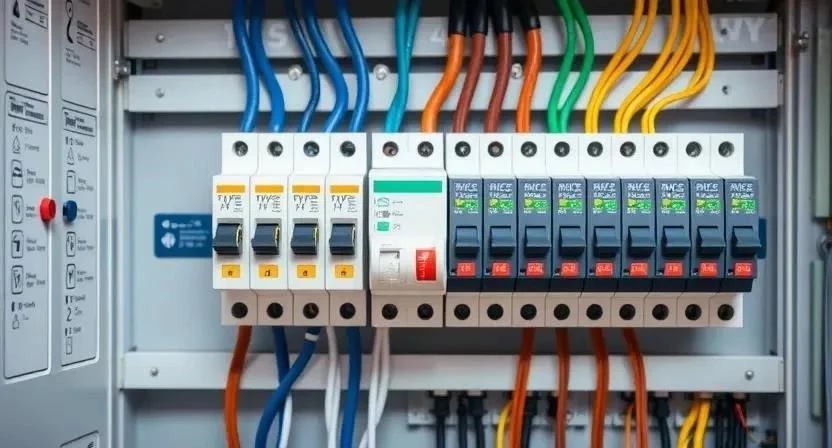

Габариты и маркировка в электрощите

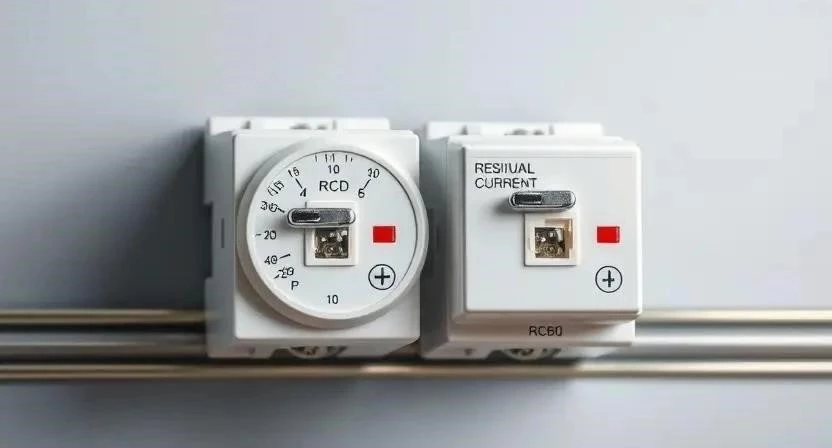

Внешне устройства очень похожи. Оба имеют рычаг управления и кнопку ТЕСТ. Главное различие в маркировке. На УЗО вы увидите только номинальный ток (например, 40А) и ток утечки (30мА). На дифавтомате будет указан и номинал защиты от перегрузки (например, 16А), и ток утечки (30мА). С точки зрения габаритов, дифавтомат выигрывает, так как заменяет два модуля одним, что критично для маленьких квартирных щитков.
Финансовая сторона вопроса
Выбор между ними часто упирается в бюджет. Схема «УЗО + несколько обычных автоматов» обходится дешевле, чем установка отдельного дифавтомата на каждую линию. Это называется групповой защитой. Но если вам нужна высокая селективность (чтобы при аварии в ванной не гас свет во всей квартире), придется ставить дифавтоматы индивидуально.
Помню случай, когда заказчик хотел сэкономить и поставил одно мощное УЗО на весь дом. В итоге где-то в стене появилась микротрещина в изоляции, возникла утечка, и весь дом погрузился в темноту. Я потратил полдня, чтобы найти этот участок провода. Если бы стояли дифавтоматы на каждую зону, проблемный участок определился бы за одну секунду.
| Вариант защиты | Стоимость материалов (средняя) | Стоимость монтажа | Экономия | |
|---|---|---|---|---|
| Групповая (УЗО + 4 автомата) | 3 500 руб. | 2 000 руб. | 5 500 руб. | Высокая |
| Индивидуальная (4 дифавтомата) | 8 000 руб. | 3 500 руб. | 11 500 руб. | Низкая |
| Премиум (Schneider/ABB) | 15 000 руб. | 4 000 руб. | 19 000 руб. | Отсутствует |
| Бюджет (IEK/EKF) | 2 500 руб. | 2 000 руб. | 4 500 руб. | Максимальная |
| Средний сегмент (Hager) | 6 000 руб. | 3 000 руб. | 9 000 руб. | Средняя |
Сравнение преимуществ и недостатков
| Устройство | Плюсы | Минусы |
|---|---|---|
| УЗО | Низкая цена, компактность при групповом монтаже, высокая надежность простых схем. | Не защищает от КЗ и перегрузок, требует установки дополнительных автоматов. |
| Дифавтомат | Полный комплекс защиты в одном модуле, высокая селективность, экономия места. | Высокая стоимость, сложнее в замене (дороже одного автомата), больше греется. |
Рекомендации по применению в разных зонах
Для каждой комнаты свои правила. В помещениях с повышенной влажностью я всегда ставлю устройства с током утечки 10 мА — это максимально безопасно для человека. В жилых комнатах достаточно 30 мА. Для уличного освещения или гаража лучше использовать влагозащищенные исполнения и обязательное заземление.
- Ванная комната: Дифавтомат 10мА (защита стиральной машины, бойлера).
- Кухня: Дифавтомат 30мА (для розеток с мощными приборами).
- Жилые комнаты: УЗО 30мА на группу розеток + автоматы 16А.
- Освещение: Обычный автомат (УЗО здесь редко нужно, если светильники не уличные).
- Уличные линии: Дифавтомат 30мА в герметичном корпусе IP65.
- Гараж/Мастерская: Дифавтомат 30мА (защита электроинструмента).
- Детская комната: Дифавтомат 10мА (максимальная защита детей).
| Помещение | Рекомендуемое устройство | Ток утечки | Номинал тока | Причина выбора |
|---|---|---|---|---|
| Ванная | Дифавтомат | 10 мА | 16 А | Высокая влажность, риск удара |
| Кухня | Дифавтомат | 30 мА | 25 А | Мощные приборы, риск протечек |
| Спальня | УЗО + Автомат | 30 мА | 16 А | Стандартная защита розеток |
| Улица | Дифавтомат | 30 мА | 10 А | Воздействие осадков, сырость |
| Коридор | Автомат | — | 10 А | Защита только освещения |
Советы по организации защиты
Главное правило профессионала — селективность. Это когда при аварии отключается только поврежденный участок, а не весь дом. Я рекомендую использовать комбинированную схему: общее УЗО на вводе (с током утечки 100-300 мА) для защиты от пожара и отдельные дифавтоматы на «мокрые» зоны для защиты людей.
Я всегда говорю клиентам: не экономьте на клеммах. Плохой контакт в дифавтомате приводит к его ложному срабатыванию из-за локального перегрева. Используйте только качественные медные провода с сечением, соответствующим номиналу автомата (для 16А — 2.5 мм², для 10А — 1.5 мм²).
- Рассчитать суммарную мощность всех приборов в группе.
- Выбрать ток утечки: 10мА для влажных зон, 30мА для сухих.
- Проверить совместимость бренда (лучше, чтобы всё было одного производителя).
- Убедиться в наличии полноценного контура заземления.
- Предусмотреть запас места в щитке на 20% для будущих расширений.
Ответы на частые вопросы
Можно ли ставить УЗО без заземления?
Да, можно. УЗО будет работать и без заземления, оно отключит питание при утечке тока на человека. Но с заземлением оно сработает быстрее, а некоторые утечки будут отсекаться еще до того, как вы коснетесь прибора.
Почему постоянно выбивает УЗО?
Чаще всего причина в старой изоляции проводов или неисправном ТЭНе в стиральной машине или бойлере. Также причиной может быть низкое качество самого устройства или слишком низкий порог срабатывания (10мА в сухом помещении).
Чем АВДТ отличается от УЗО?
АВДТ (дифференциальный автомат) защищает и от утечки тока, и от короткого замыкания, и от перегрузки. УЗО защищает только от утечки тока.
Что лучше: одно УЗО на 5 автоматов или 5 дифавтоматов?
Дифавтоматы лучше по селективности — вы будете точно знать, где проблема. УЗО дешевле и занимает меньше места, но при любой утечке в любой из пяти линий отключится всё сразу.
Как выбрать номинальный ток УЗО?
Номинальный ток УЗО должен быть равен или выше номинала автомата, который стоит перед ним. Если автомат на 25А, то УЗО должно быть минимум на 25А, а лучше на 40А, чтобы оно не сгорело от перегрузки.
Нужно ли ставить УЗО на освещение?
Если светильники находятся в ванной или на улице — обязательно. Для обычных люстр в комнате это не обязательно, но желательно для общей безопасности.
Как часто проверять кнопку ТЕСТ?
Оптимально — один раз в месяц. Это гарантирует, что механизм не заклинило и устройство готово спасти вас в критической ситуации.
Влияет ли бренд на безопасность?
Безусловно. Дешевые китайские аналоги могут иметь огромную погрешность в токе срабатывания. Вместо 30мА они могут сработать на 100мА, что уже может быть смертельно для человека.
Безопасность при монтаже:
Работайте только в диэлектрических перчатках. Всегда используйте индикаторную отвертку или мультиметр перед тем, как коснуться провода. При работе с электрощитком обеспечьте хорошее освещение и не допускайте попадания влаги на открытые контакты.
