Монтаж электропроводки в квартире начинается с выбора подходящего кабеля. Ошибка на этом этапе приводит либо к лишним тратам, либо к снижению пожарной безопасности жилья. Разница в стоимости между этими двумя типами кабеля составляет около 15-20%, однако влияние на задымленность при коротком замыкании колоссальное. Правильный разбор темы ВВГнг или ВВГнг-LS: основные отличия и правила выбора кабеля позволяют создать надежную систему электроснабжения. Качественный монтаж гарантирует работу техники без сбоев на десятилетия.
Разбор маркировки и назначение кабелей
Кабель ВВГ представляет собой медный провод с двумя слоями изоляции из поливинилхлорида (ПВХ). Первая буква «В» означает виниловую изоляцию жил, вторая «В» — виниловую оболочку, а «Г» указывает на голый проводник без защитного экрана. В современной электрике такие кабели используют для прокладки силовых линий в сухих помещениях.
Индекс «нг» (не поддерживающий горение) говорит о том, что при возникновении пожара кабель не будет способствовать распространению пламени по всей длине трассы. Добавка «LS» (Low Smoke) расшифровывается как «низкое дымовыделение». Такой провод при нагреве выделяет минимум токсичного дыма, что дает человеку больше времени на эвакуацию из помещения. Я считаю, что в многоквартирных домах этот индекс является критически важным.
Технические параметры и показатели безопасности
Оба кабеля имеют схожие электрические характеристики, но кардинально различаются по химическому составу оболочки. В ВВГнг-LS используются специальные добавки, которые подавляют горение и снижают выделение едких газов. Температурный режим эксплуатации у них стандартный: от -50 до +50 градусов Цельсия. Напряжение сети составляет 660В или 1000В в зависимости от исполнения.
| Характеристика | ВВГнг | ВВГнг-LS | Что это означает для пользователя |
|---|---|---|---|
| Распространение пламени | Не распространяет | Не распространяет | Пожар не пойдет по кабелю как по фитилю |
| Выделение дыма | Высокое | Низкое | При пожаре в комнате будет видно выход |
| Токсичность газов | Средняя/Высокая | Минимальная | Снижается риск отравления продуктами горения |
| Материал жил | Медь | Медь | Высокая проводимость и надежность контакта |
| Срок службы | 30 лет | 30 лет | Стандартный период эксплуатации ПВХ |
Особенности монтажа и установки
Процесс прокладки этих кабелей практически идентичен. Основное требование СНиП и ПУЭ — надежная фиксация и защита от механических повреждений. Я часто сталкиваюсь с тем, что новички экономят на гофре, но в бетонных стенах она обязательна для защиты изоляции от острых краев бетона.
Для работы потребуется определенный набор инструментов:
- Штроборез с пылесосом (для чистых стен)
- Перфоратор с appropriate бурами
- Стриппер для зачистки изоляции
- Индикационная отвертка
- Уровень строительный
- Диэлектрические перчатки
- Пассатижи с изолированными ручками
- Кримпер для обжима гильз (НШВИ)
- Степлер или пластиковые клипсы
- Рулетка и маркер
Технология укладки включает следующие этапы:
- Разметка трасс на стенах с учетом расположения розеток (30-40 мин).
- Штробление каналов под кабель (2-4 часа на комнату).
- Очистка штроб от строительного мусора и пыли (30 мин).
- Монтаж распределительных коробок и подрозетников (1-2 часа).
- Протяжка кабеля в гофре или напрямую в штробу (2-3 часа).
- Фиксация провода клипсами или алезитом (1 час).
- Зачистка концов и подключение к автоматам (2 часа).
- Проверка цепи мультиметром на отсутствие КЗ (30 мин).
- Маркировка каждой линии в щитке (1 час).
- Заделка штроб штукатуркой (зависит от объема).
Пример из практики: Однажды я переделывал проводку в старом фонде, где использовали обычный ВВГ без индекса «нг». При небольшом коротком замыкании в коробке огонь мгновенно пошел по кабелю в соседнюю комнату. Если бы там стоял ВВГнг-LS, проблема ограничилась бы одним сгоревшим участком и отсутствием густого черного дыма.
Срок эксплуатации и износ материалов
Изоляция из ПВХ со временем теряет пластификаторы, становится более хрупкой. Этот процесс идет медленно и занимает около 30 лет. ВВГнг-LS за счет модифицированного состава оболочки чуть более устойчив к воздействию ультрафиолета, но в закрытых штробах эта разница незаметна. Главным врагом долговечности является перегрев из-за неправильно подобранного сечения жил.
Визуальные отличия и маркировка

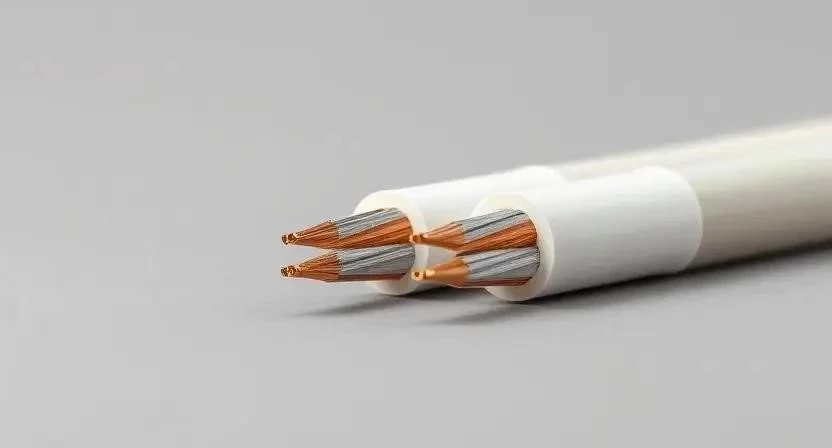

Внешне кабели выглядят одинаково: белая или серая оболочка, внутри медные жилы. Чтобы понять, что перед вами, нужно внимательно прочитать надпись на внешней изоляции. Там обязательно будет указано название, сечение (например, 3х2.5) и индекс LS, если кабель с низким дымовыделением.
Цветовая схема жил обычно стандартная:
- Синий цвет — нулевой провод (N)
- Желто-зеленый — заземление (PE)
- Коричневый, белый или черный — фаза (L)
- Толщина оболочки у LS может быть на доли миллиметра больше
- Маркировка наносится через каждые 1-2 метра
- Степень гибкости у обоих типов кабелей низкая (жесткие жилы)
- Диаметр кабеля зависит от сечения, а не от индекса LS
- Цвет внешней изоляции чаще всего белый для внутренней отделки
Анализ стоимости и расчет затрат
Цена за метр ВВГнг-LS выше, так как производство требует более дорогих полимеров. Для небольшой квартиры эта разница может составить несколько тысяч рублей, что несущественно на фоне общего бюджета ремонта. Я всегда рекомендую не экономить на этом, так как кабель замуровывается в стены на десятилетия.
| Сечение кабеля | Цена ВВГнг (за метр) | Цена ВВГнг-LS (за метр) | Разница (в %) |
|---|---|---|---|
| 3х1.5 (освещение) | 55 руб. | 65 руб. | ~18% |
| 3х2.5 (розетки) | 75 руб. | 90 руб. | ~20% |
| 3х4.0 (плита) | 110 руб. | 130 руб. | ~18% |
| 3х6.0 (ввод) | 160 руб. | 190 руб. | ~19% |
| 3х10.0 (ввод) | 240 руб. | 280 руб. | ~16% |
При расчете на среднюю двухкомнатную квартиру (около 300 метров кабеля 3х2.5 и 200 метров 3х1.5) переплата за версию LS составит примерно 4 000 – 6 000 рублей. Это цена одного качественного автомата в щитке, но уровень безопасности вырастает в разы.
Преимущества и недостатки материалов
Выбор между этими двумя вариантами зависит от типа объекта и требований пожарного надзора. ВВГнг — это надежный стандарт, но ВВГнг-LS — это современный уровень безопасности.
| Критерий | ВВГнг | ВВГнг-LS |
|---|---|---|
| Безопасность при пожаре | Средняя (дым есть) | Высокая (минимум дыма) |
| Стоимость | Доступная | Чуть выше |
| Доступность в магазинах | Везде | В крупных сетях |
| Соответствие нормам ЖК | Допустимо | Рекомендуется/Обязательно |
| Сложность монтажа | Низкая | Низкая |
Рекомендации по применению в разных помещениях
Не всегда нужно гнаться за самым дорогим вариантом, но есть зоны, где компромиссы недопустимы. В общественных местах, офисах и торговых центрах использование ВВГнг-LS строго обязательно по закону. В частном секторе правила мягче, но логика безопасности остается прежней.
| Тип помещения | Рекомендуемый кабель | Причина выбора |
|---|---|---|
| Квартира (многоэтажка) | ВВГнг-LS | Сложная эвакуация, риск задымления подъезда |
| Частный деревянный дом | ВВГнг-LS в металлорукаве | Максимальная защита от возгорания дерева |
| Гараж / Сарай | ВВГнг | Открытое пространство, дым быстро рассеивается |
| Офис / Магазин | ВВГнг-LS | Требования МЧС и пожарной инспекции |
| Дача (сезонная) | ВВГнг | Бюджетный вариант для простых задач |
Советы профессионалов и реальный опыт
Я заметил, что многие покупатели ведутся на дешевые кабели, сделанные по ТУ (техническим условиям), а не по ГОСТу. В таких проводах сечение жилы часто занижено: вместо 2.5 мм вы получаете 2.1 мм. Это приводит к нагреву кабеля под нагрузкой, и даже индекс LS не спасет, если провод просто расплавится.
Пример из опыта: Однажды клиент попросил меня установить дорогую технику на старый кабель ВВГнг. Я замерил жилу штангенциркулем — она была на 15% тоньше заявленной. В итоге через месяц изоляция начала плавиться в распределительной коробке. Я настоял на полной замене линии на ВВГнг-LS по ГОСТу, и проблема исчезла.
Рекомендую выбирать проверенные бренды. Я обычно советую смотреть в сторону кабелей, где четко указан ГОСТ на оболочке. Помните, что экономия 5 рублей на метре может обернуться капитальным ремонтом всей квартиры после одного короткого замыкания.
Часто задаваемые вопросы (FAQ)
1. Можно ли смешивать ВВГнг и ВВГнг-LS в одной сети?
Технически — можно, они совместимы по току и напряжению. Но с точки зрения безопасности лучше придерживаться одного типа, особенно в одной комнате.
2. Влияет ли индекс LS на проводимость тока?
Нет, индекс LS относится только к оболочке (изоляции). Медные жилы внутри абсолютно одинаковые, поэтому ток течет с одинаковой эффективностью.
3. Что лучше: ГОСТ или ТУ?
Однозначно ГОСТ. Кабель по ГОСТу имеет честное сечение и качественную изоляцию. ТУ — это часто способ производителя сэкономить на меди.
4. Нужно ли класть ВВГнг-LS в гофру?
Да, гофра защищает кабель от механических повреждений при стяжке стен и облегчает его замену в будущем.
5. Можно ли использовать этот кабель на улице?
Нет, ПВХ-изоляция под солнцем трескается через 2-3 года. Для улицы нужен ВБбШв или кабель с полиэтиленовой изоляцией.
6. Поможет ли LS предотвратить пожар?
Он не предотвращает само замыкание, но он не дает огню распространяться быстро и не забивает легкие дымом, что спасает жизни.
7. Какой кабель выбрать для кухни?
Только ВВГнг-LS сечением 3х2.5 для розеток, так как на кухне много мощных приборов и высокая влажность.
8. Как проверить качество кабеля при покупке?
Посмотрите на маркировку, проверьте диаметр жилы штангенциркулем и убедитесь, что изоляция однородная, без пузырей.
Меры безопасности при электромонтаже
Работа с электричеством требует предельной осторожности. Я настоятельно рекомендую соблюдать следующие правила:
- Всегда отключайте вводной автомат перед началом работ.
- Используйте тестер или индикаторную отвертку, чтобы убедиться в отсутствии напряжения.
- Работайте в диэлектрических перчатках и используйте инструмент с изоляцией до 1000В.
- При штроблении стен обязательно используйте респиратор, чтобы бетонная пыль не попала в легкие.
- Не допускайте перегибов кабеля под острым углом — это может повредить внутреннюю структуру жилы.
- Соблюдайте осторожность при работе на стремянках, не перегружайте их инструментом.
- При использовании химических очистителей или пен обеспечьте сквозное проветривание помещения.
Правильный выбор между ВВГнг и ВВГнг-LS — это инвестиция в спокойный сон. Я рекомендую выбирать версию LS для всех жилых помещений, чтобы обеспечить максимальный уровень защиты для себя и своих близких.
